Реле перепада давления ОВЕН РД55-ДД

Предназначено для контроля работы насосов и отслеживания перепада давления в системах водоснабжения, ИТП, ЦТП, котельных, компрессорной технике и многих других установках и системах.

Контролируемое давление – дифференциальное от 0,05 до 0,6 МПа.
Максимальное статическое давление – 1,65 и 3,3 МПа.
Погрешность срабатывания реле: ±15%.
Температура измеряемой среды: −40…+120°С.
Присоединение к процессу – штуцер G½", G¼"
Степень пылевлагозащиты: IP20

В закладки

3 538 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

РД55-ДД представляет собой механическое перекидное реле перепада давления со штуцером с резьбой G1/2" или G1/4". Сильфон из покрытой бронзой нержавеющей стали гарантирует продолжительную и устойчивую работу устройства. Порог срабатывания реле настраивается пользователем. Кабельный ввод PG11 позволяет надёжно закреплять провода.
Реле РД55-ДД предназначено для контроля работы насосов и отслеживания перепада давления в системах водоснабжения, ИТП, ЦТП, котельных, компрессорной технике и многих других установках и системах. Технические характеристики:

Параметр	Значение
Максимальный ток на контактной группе	~250 В: не индуктивная нагрузка: 10 А, полная нагрузка: 8 А; пусковой ток: 72 А ~25 В: не индуктивная нагрузка: 20 А, полная нагрузка: 15 А; пусковой ток: 72 А =24 В: не индуктивная нагрузка: 10 А, полная нагрузка: 8 А; пусковой ток: 64 А
Рабочая среда	Жидкости, пар, газы, парогазовые и газовые смеси, не агрессивные к медным сплавам
Подвод давления к прибору	G½", G¼"
Погрешность срабатывания реле	±15%
Управляющий выход	Реле, SPDT
Подключение сигнальных проводов	К винтовым клеммам прибора
Подключение штуцера Р1	Область пониженного давления
Подключение штуцера Р2	Область повышенного давления
Диаметр подключаемого трехжильного кабеля	3...8 мм
Степень пылевлагозащиты	IP20
Вес	≤ 450 г
Температура измеряемой среды	–40…+120°С
Относительная влажность	≤ 85% (при +25°С)
Атмосферное давление	84…106,7 кПа

Модификации

Модель	Параметры
РД55-ДД0,2	Диапазон задаваемой уставки перепада давления (Руст.): 50…200 кПа Максимальное рабочее давление: 1,65 МПа Дифференциал (Рдиф.) в зависимости от Руст. при Токр. = +25 °С: 20...40 кПа
РД55-ДД0,35	Диапазон задаваемой уставки перепада давления (Руст.): 50…350 кПа Максимальное рабочее давление: 1,65 МПа (3,3 МПа) Дифференциал (Рдиф.) в зависимости от Руст. при Токр. = +25 °С: 30...50 кПа (50...90 кПа)
РД55-ДД0,6	Диапазон задаваемой уставки перепада давления (Руст.): 100…600 кПа Максимальное рабочее давление: 1,65 МПа (3,3 МПа) Дифференциал (Рдиф.) в зависимости от Руст. при Токр. = +25 °С: 20...40 кПа (50...160кПа )

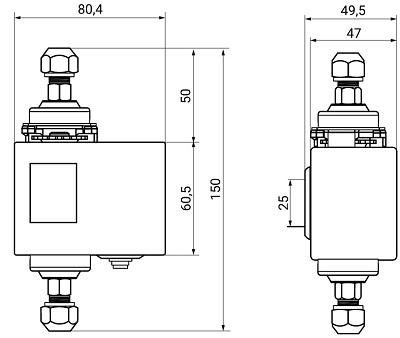

Габаритный чертеж

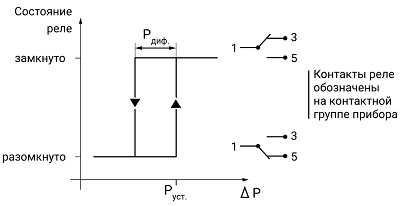

Схема работы реле

Версия: 2022-09-20-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	20.09.2022	0.32 Мб
Сертификат соответствия	20.09.2022	0.38 Мб

Артикул	Диапазон задаваемой установки, кПа	Максимальное рабочее давление, Мпа	Штуцер подключения к процессу	Срок поставки	Стоимость
50…200 кПа 50…350 кПа 100…600 кПа	1,65 МПа 3,3 МПа	G1/2" G1/4"

Артикул	Диапазон задаваемой установки, кПа	Максимальное рабочее давление, Мпа	Штуцер подключения к процессу	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Диапазон задаваемой установки, кПа	Максимальное рабочее давление, Мпа	Штуцер подключения к процессу	Срок поставки	Стоимость
W14712	50…200 кПа	1,65 МПа	G1/2"	2...4 недели	3538 руб. – +
W14713	50…350 кПа	1,65 МПа	G1/2"	2...4 недели	3538 руб. – +
W14714	100…600 кПа	1,65 МПа	G1/2"	2...4 недели	3538 руб. – +
W14715	50…200 кПа	1,65 МПа	G1/4"	2...4 недели	3538 руб. – +
W14716	50…350 кПа	1,65 МПа	G1/4"	2...4 недели	3538 руб. – +
W14717	100…600 кПа	1,65 МПа	G1/4"	2...4 недели	3538 руб. – +
W14718	50…350 кПа	3,3 МПа	G1/4"	2...4 недели	3538 руб. – +
W14719	100…600 кПа	3,3 МПа	G1/4"	2...4 недели	3538 руб. – +
