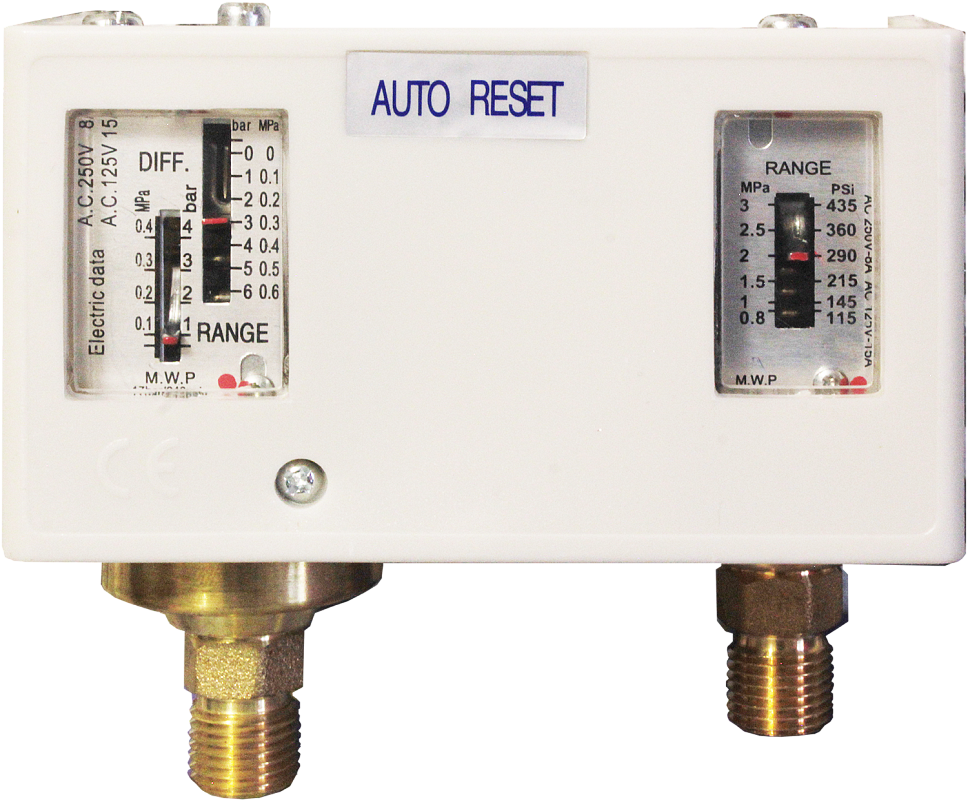

Реле давления ДР-2Д
Датчики-реле давления предназначены для поддержания избыточного давления жидких или газообразных веществ в заданных пределах
- Рабочая среда: жидкие и газообразные среды
- Диапазон регулируемого давления: −0,07...3 МПа
- Максимальное давление: 3,5 МПа
- Температура рабочей среды: −10...+100°С
- Реле: 2 независимых ~8 А, 250 В
- Присоединение: 2 штуцера наруж. G1/4"
Датчики-реле давления предназначены для поддержания избыточного давления жидких или газообразных веществ в заданных пределах, а также для сигнализации об аварийно-низком или аварийно-высоком давлении в системе. Могут применяться для решения различных задач автоматизации в различных отраслях промышленности, ЖКХ, тепло- и водоснабжении, в системах водоочистки, в холодильных установках (для хладагентов) и др.
Датчики-реле давления ДР-2Д могут применяться для регулирования давления жидких и газообразных сред, неагрессивных по отношению к материалам внутренней системы реле давления.
Особенности:
Датчики-реле давления ДР-2Д могут применяться для регулирования давления жидких и газообразных сред, неагрессивных по отношению к материалам внутренней системы реле давления.
Особенности:
- Два реле давления (низкого давления и высокого) в одном корпусе
- Два независимых реле ~8А, 250В
- Ручной или автоматический сброс состояния реле (в зависимости от модели)

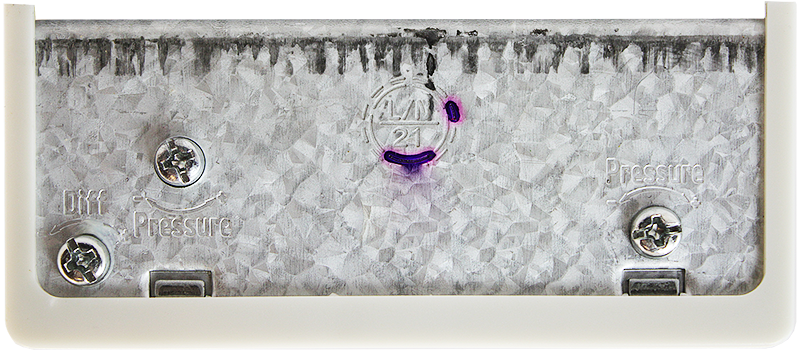

- Задание уставки и дифференциала срабатывания (в модификациях без ручного сброса)
- Используются с фторированными хладагентами как на воздушной, так и на водной основе

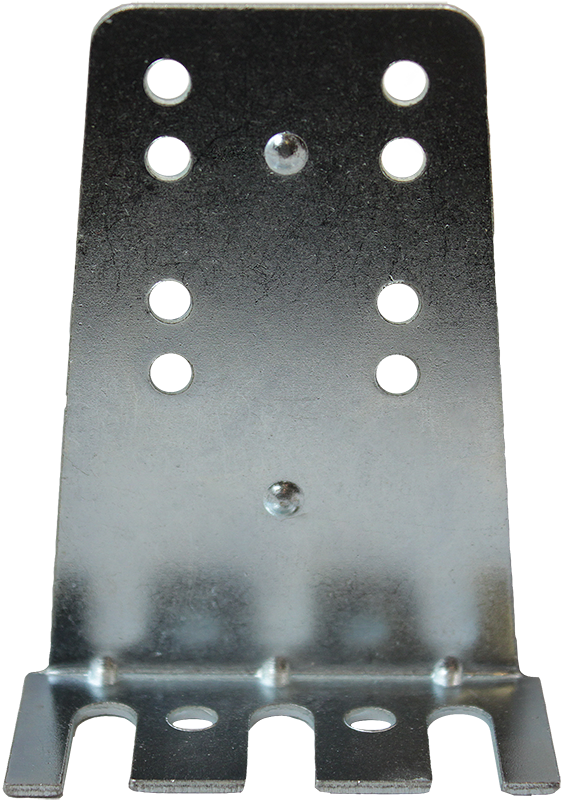

- В комплект входит монтажный кронштейн
- Реле совместимо с капиллярной трубкой ТСТ-900-7/16 (требуется переходник ПТСТ-G1/4-7/16)
- Заменяет реле давления Д220 и ДЕМ301 Принцип действия: В состав прибора входят два реле – высокого и низкого давления, каждое подключается к соответствующей магистрали. При поднятии давления до значения уставки, происходит переключение контактов реле. При падении давления в магистралях, контакты возвращаются в исходное положение. Для переключения контактов может потребоваться ручной сброс состояния реле в моделях с кнопкой ручного сброса.
Технические характеристики:
| Параметр
| Значение
|
| Рабочая среда
| Жидкие и газообразные среды
|
| Температура рабочей среды
| −10…+100°С
|
| Реле
| ~8А, 250 В |
| Присоединение
| 2 штуцера наруж. G1/4" |
Модификации:
| Модель
| Диапазон, МПа
| Дифференциал, МПа
| Рmax, МПа
| Ручной сброс
| Вес, г
| |||
| Низкое
| Высокое
| Низкое
| Высокое
| Низкое | Высокое | |||
| ДР-2Д-830
| −0,07…0,6 | 0,8…3,0 | 0,06…0,4 | 0,4
| 1,65
| 3,5
| Нет | 438
|
| ДР-2Д-830HM
| 0,06…0,4 | −
| По шкале высокого давления (одна кнопка) | 441
| ||||
| ДР-2Д-830HLM
| −
| − | По шкале низкого и высокого давления (две кнопки) | 436
| ||||

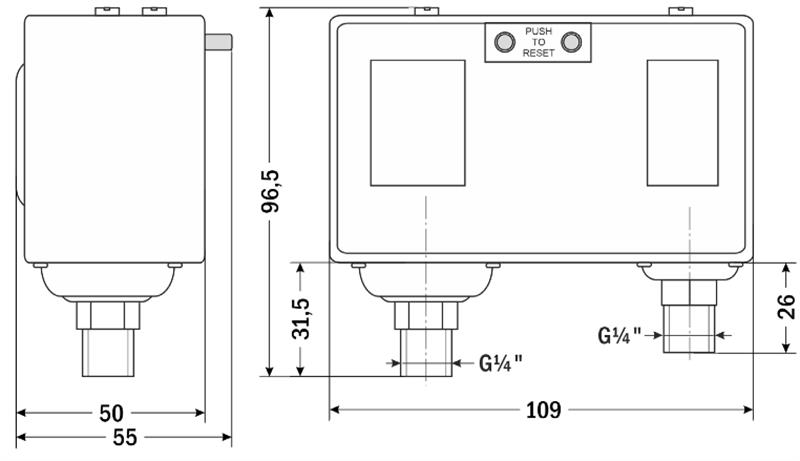

| Габаритные размеры
|
 |
| ДР-2Д
|
 |

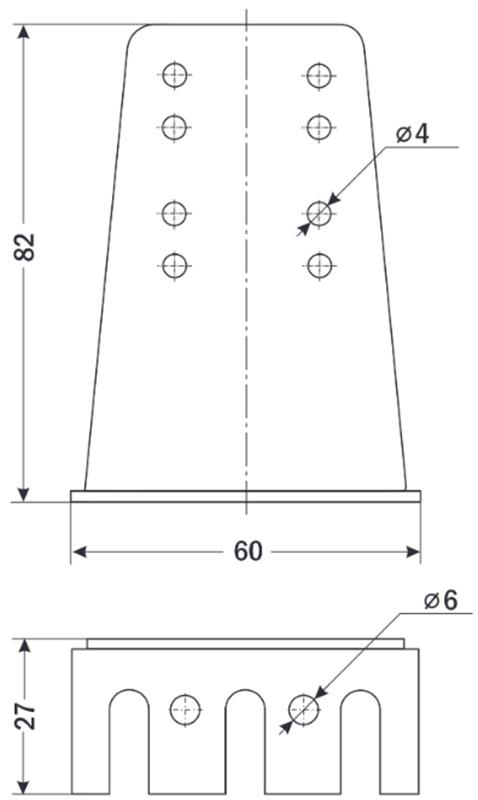

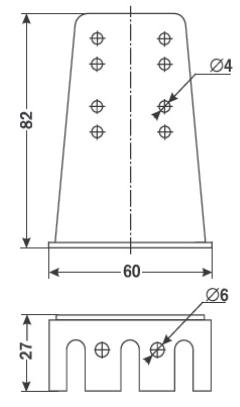

| Монтажный кронштейн
|
Версия: 2022-01-25-ШАР
Документация и схемы
| Схема | Размер | Файл |

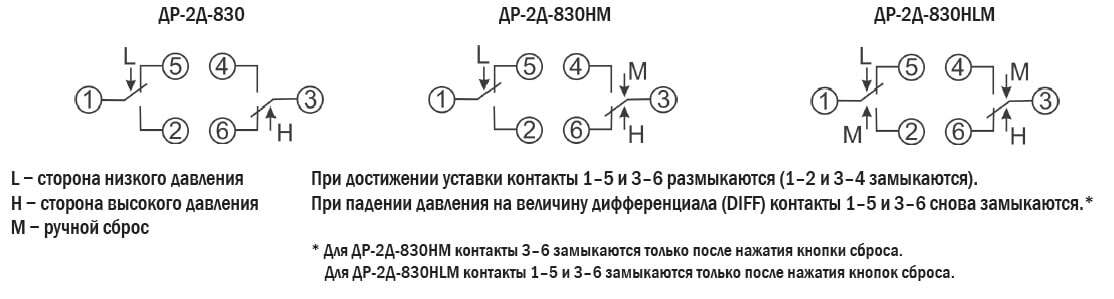

| Схема подключения | 0.1 Мб |  |
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 11.10.2022 | 0.96 Мб |  |
| Сертификат соответствия | 18.03.2011 | 2.16 Мб |  |
| Декларация о соответствии | 12.11.2012 | 0.71 Мб |  |
| Отказное письмо | 06.11.2015 | 1.12 Мб |  |
Отметьте флажками интересующие вас конфигурации прибора
(не менее одного флажка в каждом столбце), после чего вы сможете
увидеть стоимость и условия доставки для них.
| Артикул |
Ручной сброс
|
Срок поставки | Стоимость |
|---|---|---|---|
Предлагаются уценённые и аналогичные товары
| Артикул | Модель |
Ручной сброс
|
Срок поставки | Стоимость |
|---|---|---|---|---|
| E70669 | ДР-2Д-830 | Нет | Со склада | 2254 руб. |
| E70670 | ДР-2Д-830HM | По шкале высокого давления | Со склада | 2254 руб. |
| E70671 | ДР-2Д-830HLM | По шкале низкого и высокого давления | Со склада | 2254 руб. |
