Датчик-реле тяги ДТ

Датчики-реле тяги для использования в автоматических и автоматизированных системах контроля, управления и регулирования давлений

Рабочая среда: воздух, газы и жидкости неагрессивные к алюминиевому сплаву АЛ-9 и маслостойкой резине
Пределы уставок: 0…4000 кгс/м² (0…40 кПа)
Давление перегрузки: 1000 кгс/м² (10 кПа) или 8000 кгс/м²
Монтаж: настенный, с помощью кронштейна

Внимание! Приборы складского хранения, не бывшие в употреблении

В закладки

от 914 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Датчики-реле тяги предназначены для использования в автоматических и автоматизированных системах контроля, управления и регулирования давлений (избыточного и вакуумметрического, а так же разницы давлений).

Являются аналогами датчиков реле серии РУМД (по сравнению с серией РУМД габаритные размеры уменьшены не менее чем в 5 раз, масса – в три раза).

Разработанные датчики-реле имеют информационную шкалу настройки.

Технические характеристики:

Параметр	ДТ-2,5		ДТ-40
Пределы уставок	0…300 кгс/м² 0…3 кПа	4…250 кгс/м² 0,04…2,5 кПа	40…4000 кгс/м² 0,4…40 кПа	4…40 кгс/м² 0,04…0,4 кПа
Давление перегрузки	1000 кгс/м² 10 кПа		8000 кгс/м² 80 кПа
Величина зоны возврата	не более 10% от верхнего предела уставки
Коммутируемая мощность: - переменного тока - постоянного тока	300 ВА 70 Вт
Напряжение: - переменного тока - постоянного тока	250 В 30 В
Климатическое исполнение	УХЛ3, Т3
Рабочая среда	воздух, газы и жидкости неагрессивные к алюминиевому сплаву АЛ-9 и маслостойкой резине
Условия эксплуатации	−30…+50°C (95±3)%RH при температуре +35°C вибрация частотой до 25 Гц, с амплитудой не более 0,1 мм
Аналог	ДЕ-57-2,5Т		ДЕ-57-6Т ДЕ-57-40Т
Монтаж	Настенный, с помощью кронштейна
Габаритные размеры	∅253×180 мм		∅55×160 мм
Вес	≤1900 г		≤10 600 г

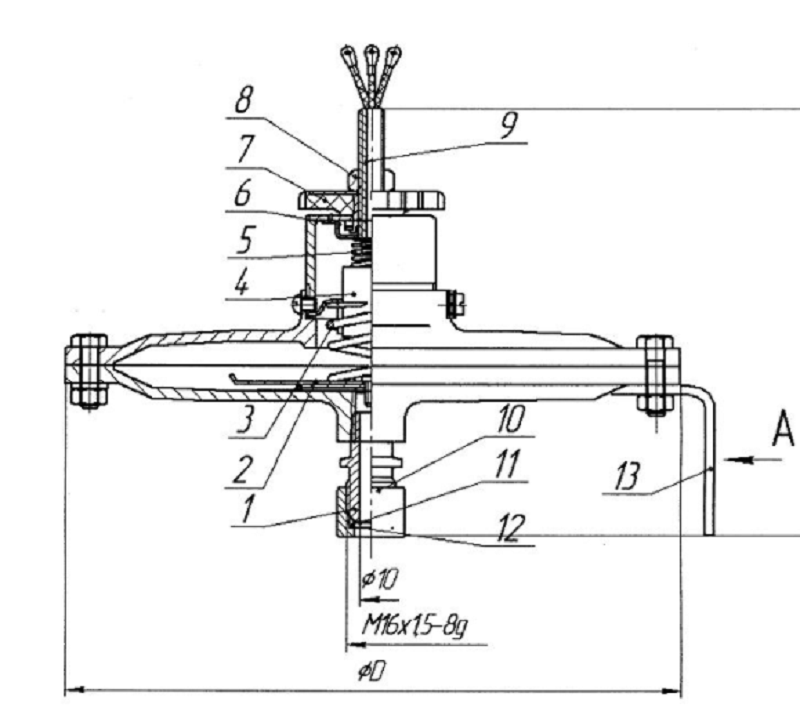

Устройство датчика
1 – штуцер; 2 – мембранный чувствительный элемент; 3 – настроечная пружина; 4 – микропереключатель; 5 – пружина; 6 – фиксирующая шайба; 7 – маховик; – гайка; 9 – втулка; 10 – гайка; 11 – заглушка; 12 – кольцо уплотнительное; 13 – кронштейн.

Устройство датчика

1 – штуцер; 2 – мембранный чувствительный элемент; 3 – настроечная пружина; 4 – микропереключатель; 5 – пружина; 6 – фиксирующая шайба; 7 – маховик; – гайка; 9 – втулка; 10 – гайка; 11 – заглушка; 12 – кольцо уплотнительное; 13 – кронштейн.

Монтаж:

Датчики-реле тяги ДТ-2,5 и ДТ-40 предназначены для установки на объект в вертикальном положении. Монтаж производится с помощью штуцера. В качестве уплотнения под штуцер применяются прокладки в виде шайб из свинца, фибры, кожи, мягкой меди и другое

Подключение датчиков-реле в электрическую цепь производится проводами сечением 0,5 мм или 1,6 мм по электрической схеме, приведенной ниже

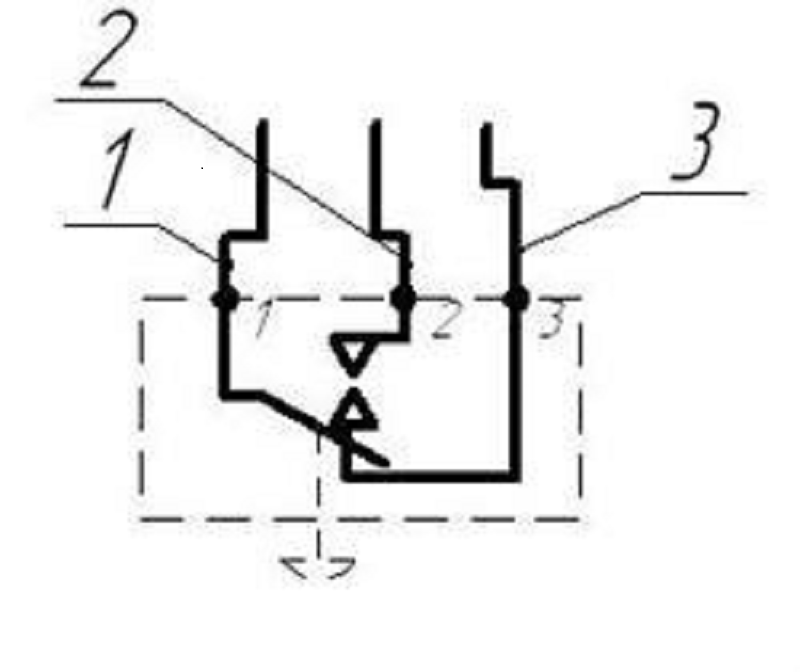

Схема подключения датчика

Номер провода	Цвет изоляции	Допускаемая замена по цвету изоляции
1	Черный	Фиолетовый, коричневый
2	Красный	Розовый, желтый, оранжевый
3	Белый	Синий, голубой, зеленый

Версия: 2021-02-17-КАМ

Артикул	Пределы установок, кгс/м2	Срок поставки	Стоимость
0…300 40…4000 4…250 4…40

Артикул	Пределы установок, кгс/м2	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Пределы установок, кгс/м2	Срок поставки	Стоимость
E04968	0…300	Со склада	914 руб. – +
E04969	40…4000	Со склада	1523 руб. – +
E04970	4…250	Со склада	1523 руб. – +
E04971	4…40	Со склада	1523 руб. – +

Артикул	Пределы установок, кгс/м2	Срок поставки	Стоимость
E04968	0…300	Со склада	914 руб. – +
E04969	40…4000	Со склада	1523 руб. – +
E04970	4…250	Со склада	1523 руб. – +
E04971	4…40	Со склада	1523 руб. – +
