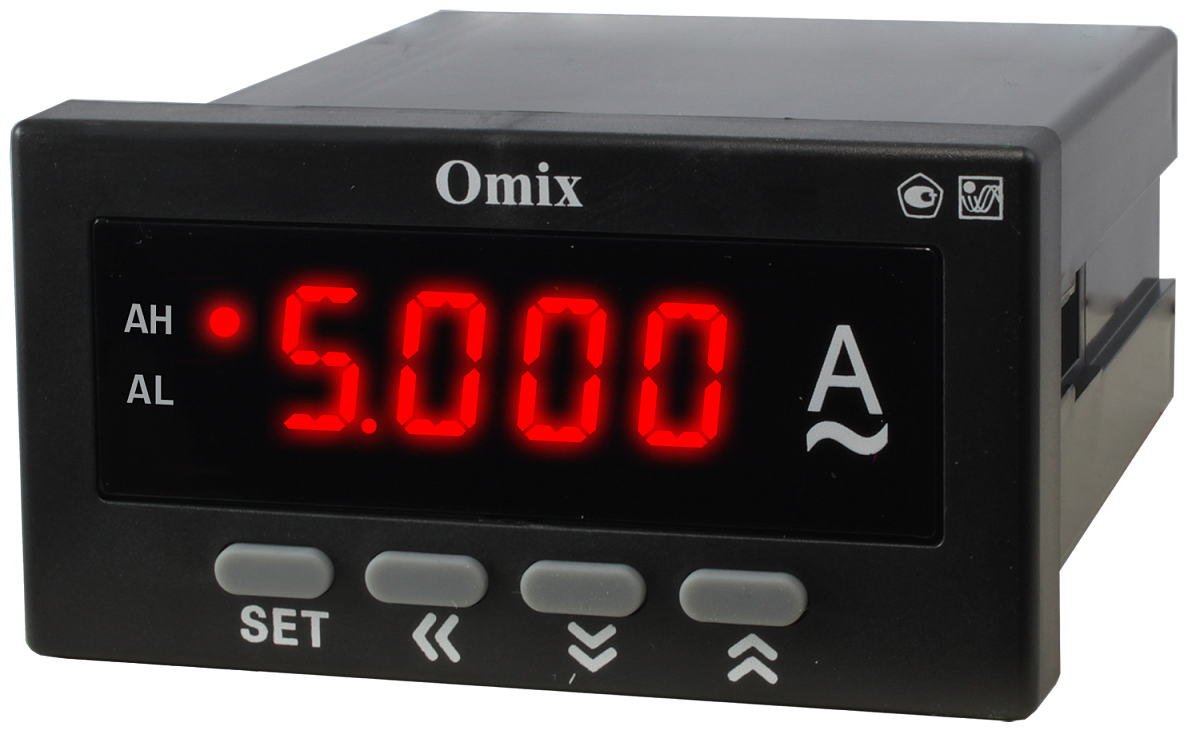

Амперметр однофазный щитовой Omix A-1-0.5-K-I420
Прибор для измерения и индикации силы тока в однофазных сетях переменного тока, сигнализации о выходе измеренных значений за установленные пределы
- Диапазон измерения силы тока: ~0...5 А (прямое подключение), ~0...10 кА (с трансформатором)
- Погрешность: ±(0,5% + 1 е.м.р.)
- Реле: ~2 A, 250 B
- Аналоговый выход: 0(4)...20 мА
- Количество фаз: 1
- Дисплей: 4-разрядный светодиодный
- Монтаж: в щит
- Защита: IP20
Госреестр № 64439-16
Амперметр однофазный щитовой Omix А-1-0.5-K-I420 предназначен для измерения и индикации силы тока в однофазных сетях переменного тока, сигнализации о выходе измеренных значений за установленные пределы
Особенности:
Версия: 2015-10-22-КВА
Особенности:
- Возможность подключения трансформаторов тока X/5 A
| Параметр | Значение |
| Диапазон измерения силы тока
| ~0...5 А (прямое подключение)
~0...10 кА (с трансформатором) |
| Погрешность | ±(0,5% + 1 е.м.р.) |
| Реле
| ~2 A, 250 B |
| Аналоговый выход | 0(4)...20 мА |
| Потребляемая мощность | < 3 ВА
|
| Питание | ≅85...264 B, 45...55 Гц
|
| Условия эксплуатации | −5…50°С
≤ 85%RH |
| Степень защиты
| IP20
|
| Габаритные размеры | Р94: 48×96×105 мм
Р99: 96×96×86 мм |
| Размеры врезного отверстия | Р94: 43×91 мм
Р99: 91×91 мм |

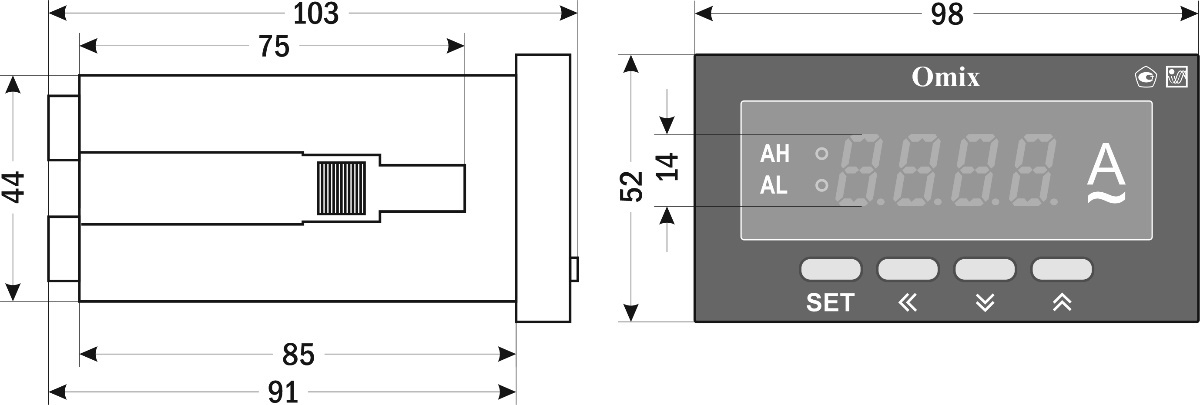

| Габаритные размеры
|
 |
| P94
|
 |
| P99 |
Версия: 2015-10-22-КВА
Документация и схемы
| Схема | Размер | Файл |

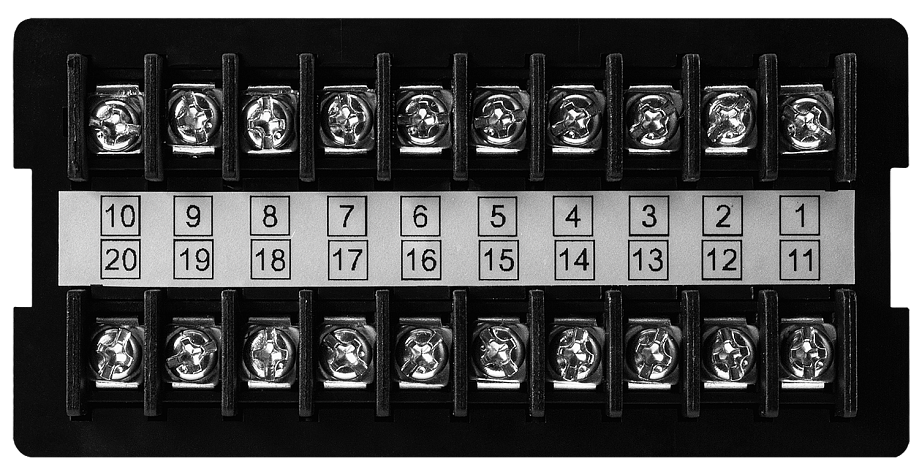

| Схема подключения | 0.05 Мб |  |
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации Omix P94 (Прошивка v. 15.1) | 08.09.2017 | 0.56 Мб |  |
| Свидетельство об утверждении типа средств измерения | 09.08.2016 | 1.25 Мб |  |
| Сертификат соответствия | 27.06.2016 | 0.41 Мб |  |
