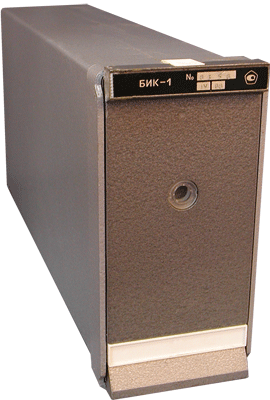

Блоки БИК-1 предназначены для преобразования унифицированных токовых сигналов постоянного тока таким образом, что значение выходного сигнала равно корню второй степени от значения входного сигнала, и дополнительно – для преобразования напряжения переменного тока промышленной частоты в стабилизированное напряжение постоянного тока
Блоки БИК-1 предназначены для преобразования унифицированных токовых сигналов постоянного тока таким образом, что значение выходного сигнала равно корню второй степени от значения входного сигнала, и дополнительно – для преобразования напряжения переменного тока промышленной частоты в стабилизированное напряжение постоянного тока. Блоки применяются в системах контроля, регулирования и давления технологическими процессами на АС и взрывоопасных производствах, работают с преобразователями разности давлений при измерении ими расхода газа или жидкости с помощью стандартных сужающих устройств. Изготавливаются одноканальные и двухканальные блоки извлечения корня.
Конструктивное исполнение блоков – приборное.
Параметры
| Значение |
Входной сигнал | 0...5; 4...20 мА |
Выходной сигнал | 0...5; 0...20; 4...20 мА
|
Пределы допустимой основной приведенной погрешности | ±1; ±0,5; ±0,25%
|
Выходное стабилизированное напряжение постоянного тока источника питания | 36 В (для двухканальных блоков) |
Номинальный ток нагрузки источника питания | 20 В (для двухканальных блоков) |
Питание:
- напряжение - частота |
220, 240 В
50, 60 Гц |
Потребляемая мощность | До 10 ВА (для двухканальных блоков – до 22 ВА)
|
Количество каналов | 1; 2 |
Условия эксплуатации:
- температура - относительная влажность |
−10...+60°С
До 95% |
Габаритные размеры:
- основного варианта исполнения - уменьшенного варианта исполнения |
80×160×358 мм
72×144×358 мм
|
Масса | 4,2 кг |
Вход ![]() |
Выход ![]() |
