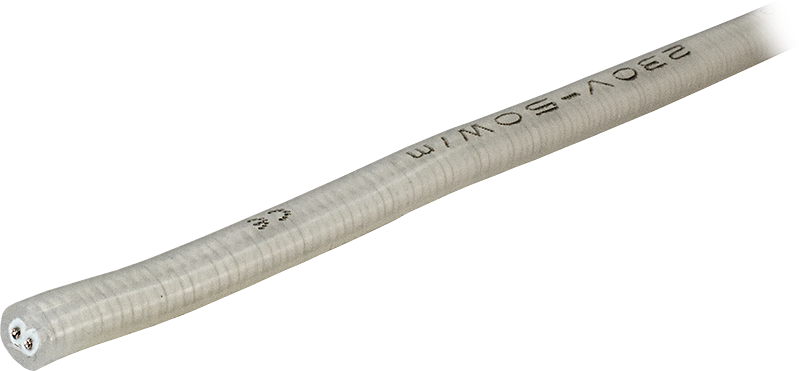

Электронагреватель кабельный силиконовый ARCSH

Арт: F88301

Кабельный зонально-резистивный электронагреватель (греющий кабель) в силиконовой оболочке применяется в системах антиобледенения, для обогрева открытых площадок и отопления помещений, обогрева или поддержания температуры различного оборудования (труб, резервуаров и т.п.)

Максимальная температура нагрева на воздухе при +18°С: +100°С
Температура окружающей среды: −60...+200°С
Мощность: 50 Вт/м
Напряжение питания: ~230 В
2 медные токоведущие жилы сечением 0,75 мм²
Нагревательный элемент: спираль из нихрома сечением 0,008 мм²
Изоляция: двойной силикон
Максимальная длина: 44 м
Наружный размер: 7,5×5,5 мм
Расстояние между точками контакта (кратность отреза): 0,5 м
Cтепень пылевлагозащиты: IP68

Внимание! Продажа осуществляется кратно 1 метру

В закладки

525 руб. Наличие: Со склада (комплектация 1..72 часа)

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

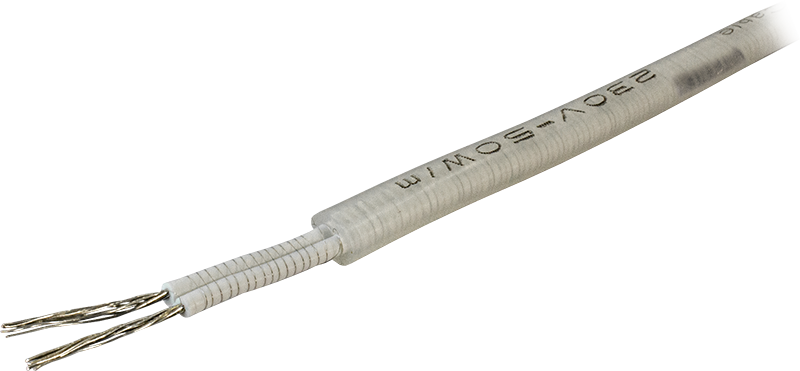

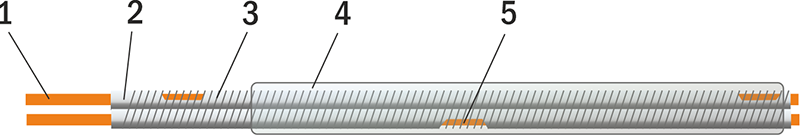

Принцип действия и конструкция:

1 - Токоведущие медные жилы
2 - Силиконовая изоляция
3 - Нагревательный элемент (спираль из нихрома)
4 - Силиконовая оболочка
5 - Точка электрического контакта (срез изоляции)

Принцип действия основан на выделении тепла при прохождении электрического тока по нихромовой спирали 3

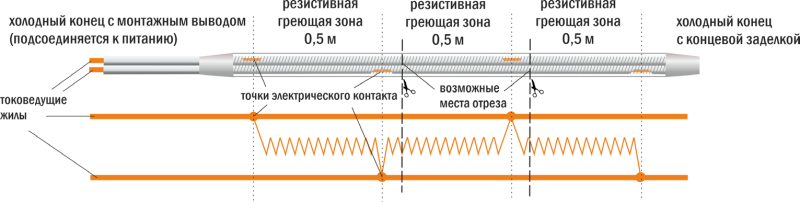

Зонально-резистивный кабельный нагреватель представляет собой последовательность параллельно соединенных одинаковых резистивных греющих зон, благодаря чему кабель равномерно прогревается на каждой зоне.
Нагревательным элементом является спираль из нихрома, намотанная на изолированные токопроводящие жилы. Спираль соприкасается с токопроводящими жилами в точках контакта (в этих местах выполнен срез изоляции токопроводящей жилы) через каждые 0,5 м.

Каждая зона между точками контакта работает независимо, это означает, что если произошло повреждение спирали между точками контакта, то этот отрезок не работает, нагрев не осуществляется. Остальная часть кабеля продолжает нагреваться. Такая конструкция позволяет отрезать кабель нужной длины.

Области применения:

Системы антиобледенения и обогрева водостоков, дорожных покрытий, пандусов, кровли, дверей, входных групп, кондиционеров
Обогрев открытых площадок, грунта в теплицах и парниках
Холодильное оборудование (оттайка, разморозка)
Отопление жилых и нежилых помещений (гаражей, складов, лоджий и т.п.), возможно применение для теплых полов
Обогрев или поддержание заданной температуры трубопроводов, резервуаров, другого оборудования

Особенности:

Силиконовая оболочка не разрушается от перепадов температур, обеспечивает герметичность (IP68), устойчивость к химикатам (растворам солей, спиртам, фенолам, различным минеральным маслам, слабым кислотам и щелочам, перекиси водорода), УФ-излучению, не токсична. Позволяет использовать кабель в пищевой промышленности
Гибкость (рекомендованный радиус изгиба ≥ 5 мм), возможность обогрева даже самых сложных геометрических конструкций
Пожаробезопасность: материалы кабеля не поддерживают горение
Возможность отреза нужной длины кабеля по месту (длина отреза должна быть кратна 0,5 м, минимальный отрез – 1 м).
Работа даже при повреждении нагревательного элемента (спирали из нихрома) на одной из зон. Не допускается повреждение токоведущих жил!
Возможность линейной и спиральной прокладки кабеля на трубном оборудовании (примеры см. в таблице)

Примеры прокладки кабеля по трубному оборудованию:

Оборудование	Прокладка кабеля

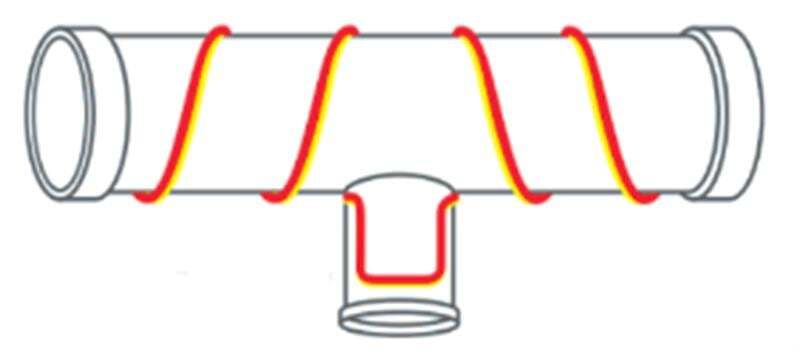

Оборудование	линейная	спиральная

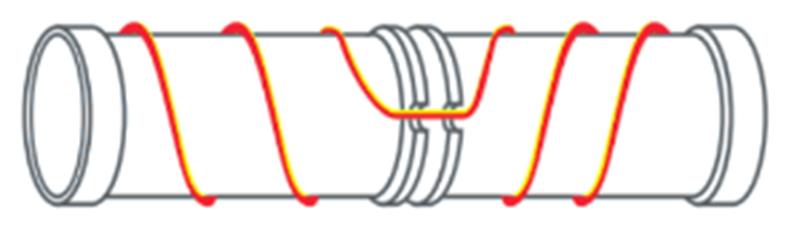

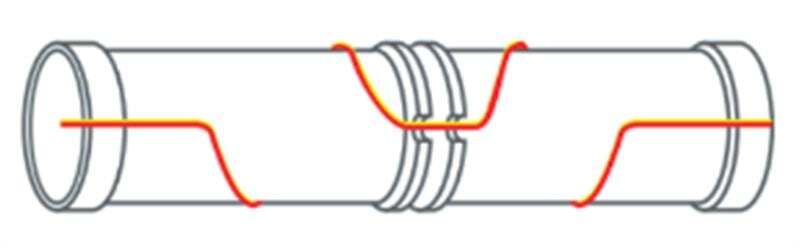

Фланцы

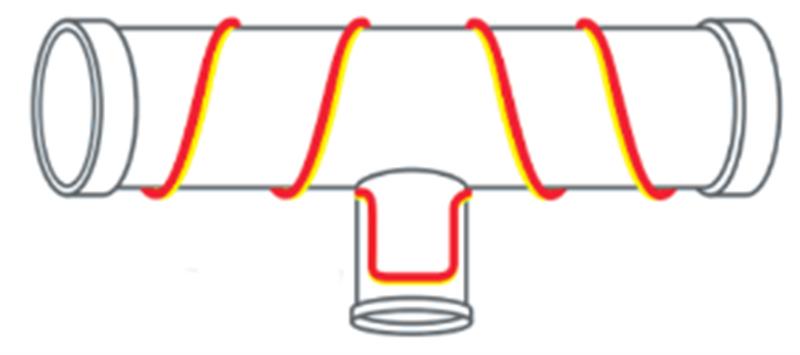

Приваренные столбы

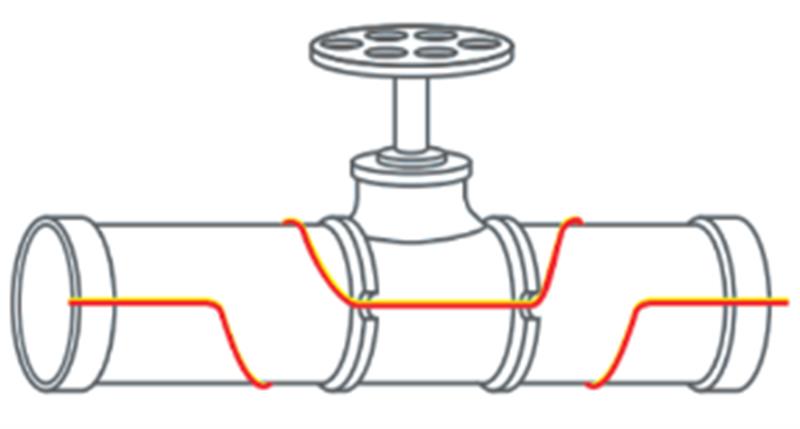

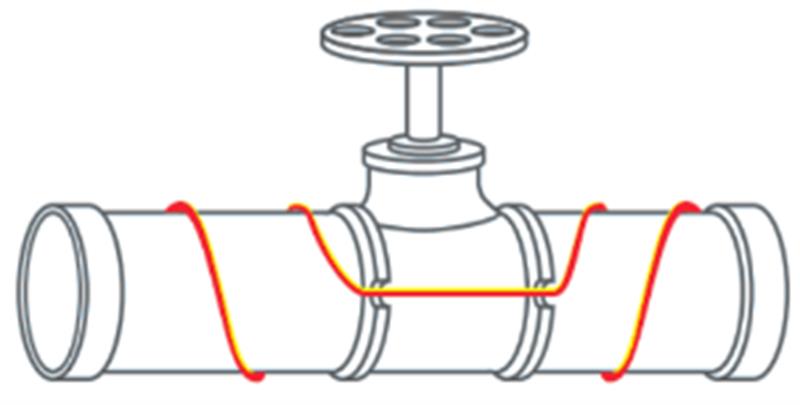

Клапаны

Монтаж:

Нагревательные кабели можно резать кратно секции 0,5 м (минимальный отрез 1 м: 0,5 м – холодный конец, 0,5 м – греющая зона). Первый кусок отреза (монтажный вывод) всегда холодный, этот вывод подключается к питанию.

После обрезки провода необходимо выполнить с одной стороны изоляцию монтажного вывода, с другой – концевую заделку (см. рисунки). Для изоляции применяется силиконовый герметик, выдерживающий температуру до +150°C (не входит в комплект), и термоусадочная трубка HZG 8/4 мм, длина 100 мм (идет в комплекте для заделки одной пары концов кабеля. При необходимости приобретается дополнительно).

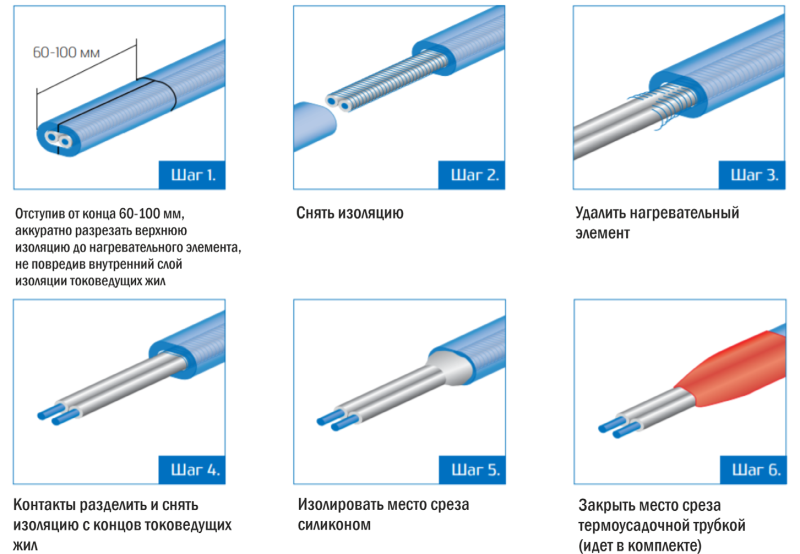

Выполнение изоляции монтажного вывода

Выполнение концевой заделки

Греющий кабель должен плотно контактировать с подогреваемой деталью. Рекомендуется закрыть кабель алюминиевой клейкой лентой, чтобы улучшить контакт, уменьшить риск получения ожогов и предотвратить запутывание кабеля в теплоизоляции. Применение алюминиевой клейкой ленты необходимо на фланцах, клапанах, точках разбора. Далее рекомендуется закрыть греющий кабель и подогреваемую деталь теплоизоляцией, при этом нужно исключить намокание теплоизоляции.
Греющий кабель следует включать только после завершения монтажных работ.
Внимание! Не допускается:
– превышение максимальной длины кабеля 44 м;
– контакт с острыми краями;
– чрезмерные нагрузки на растяжение, разрушение кабеля;
– провисание петель кабеля;
– зажатие кабеля оборудованием;
– закрытие изоляцией со всех сторон.
В заизолированном состоянии, при ограниченной теплоотдаче температура кабеля может быть выше рабочих температур, что может привести к повреждению кабеля или обогреваемого объекта. Кабель должен быть подключен через терморегулятор с установленным датчиком температуры.
Ни в коем случае не включать смотанный кабель – это приведет к его перегреву и повреждению.
Не допускается пересечение и самопересечение нагревательных кабелей.

Технические характеристики:

Параметр	Значение
Максимальная температура нагрева на воздухе при +18°С	+100°С
Температура нагрева в изоляции при +18°С	+145°С
Температура окружающей среды	−60...+200°С (кратковр. +300°С)
Мощность	50 Вт/м
Напряжение питания	~230 В
Предельное напряжение	~3500 В
Электрическое сопротивление изоляции	>10 МОм
Количество токоведущих жил	2 (7 проводников в каждой)
Диаметр одного проводника	0,37 мм²
Сечение токоведущей жилы	2×0,75 мм²
Материал токоведущей жилы	медь
Сечение нагревательного элемента	0,008 мм²
Материал нагревательного элемента	нихром
Изоляция	изоляция жил – силикон внешняя оболочка – силикон
Максимальная длина кабеля	44 м
Наружный размер	7,5×5,5 мм
Диаметр изоляции жилы	2,5 мм
Радиус изгиба	≥5 мм
Расстояние между точками контакта (кратность отреза)	0,5 м
Степень пылевлагозащиты	IP68
Вес 1 метра	56 г

Версия: 2021-12-29-ШАР
