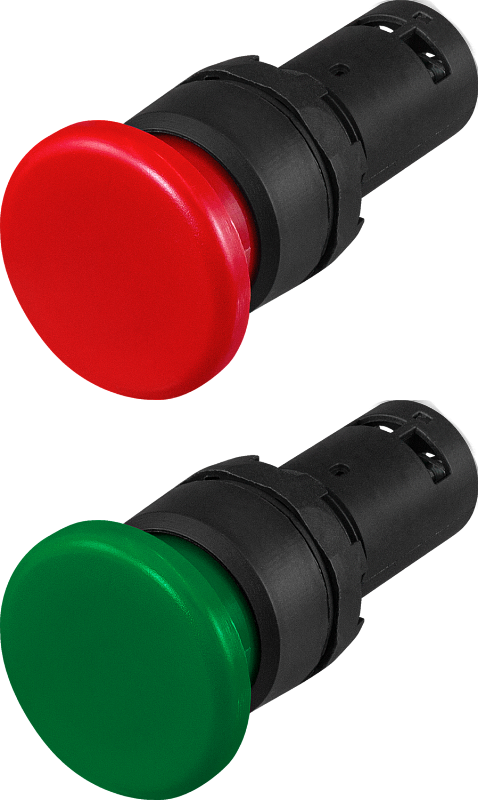

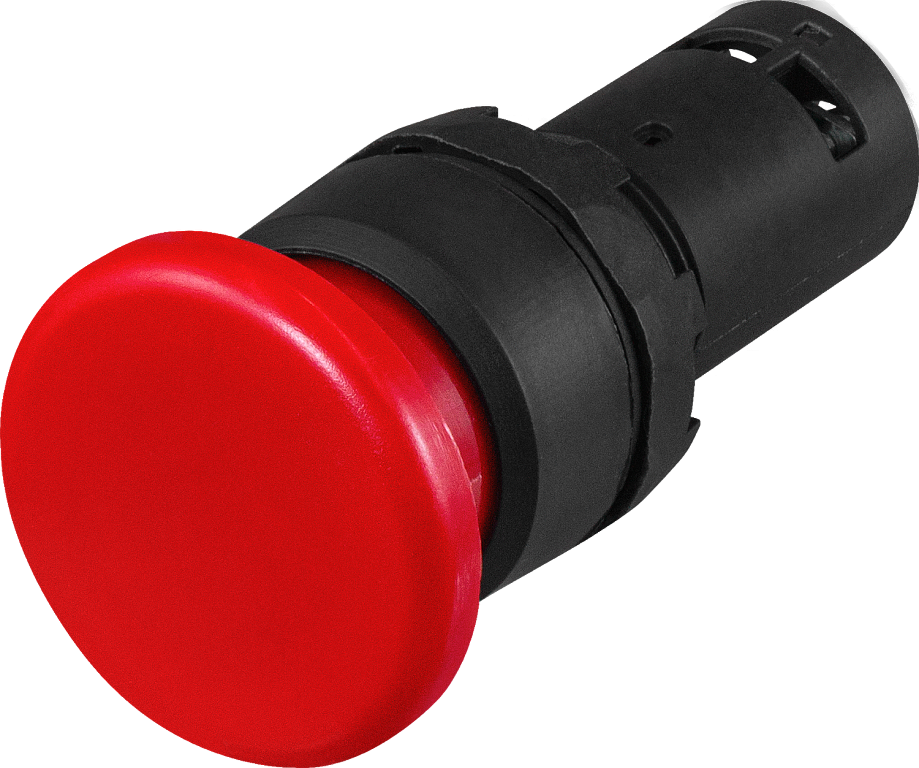

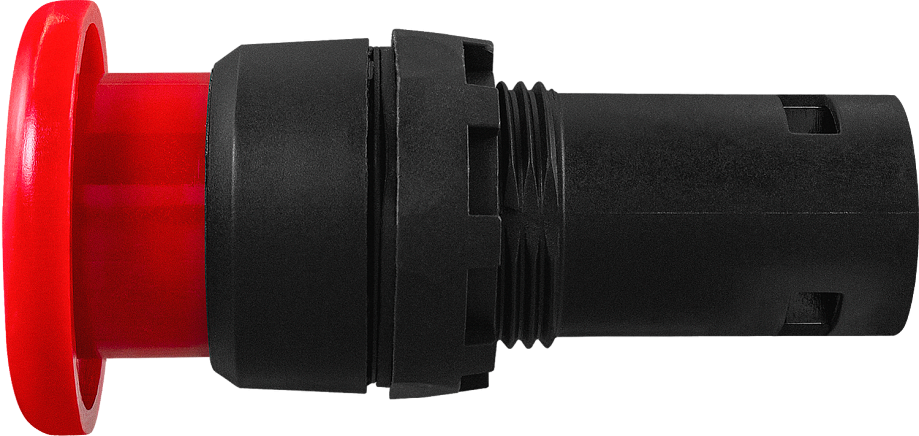

Кнопка-грибок ARG1-22ТP предназначена для включения/отключения различного оборудования
Особенности:
- Монтаж в плоские панели толщиной до 6 мм, фиксация стопорной гайкой
- Компактный моноблочный корпус, обеспечивающий простоту монтажа
Технические характеристики:
| Параметр | Значение |
Цвет
| Красный, зеленый
|
| Контакты | 1НО+1НЗ |
Исполнение
| Без фиксации
|
| Коммутационная способность | ~5 А, 300 В
|
Присоединение

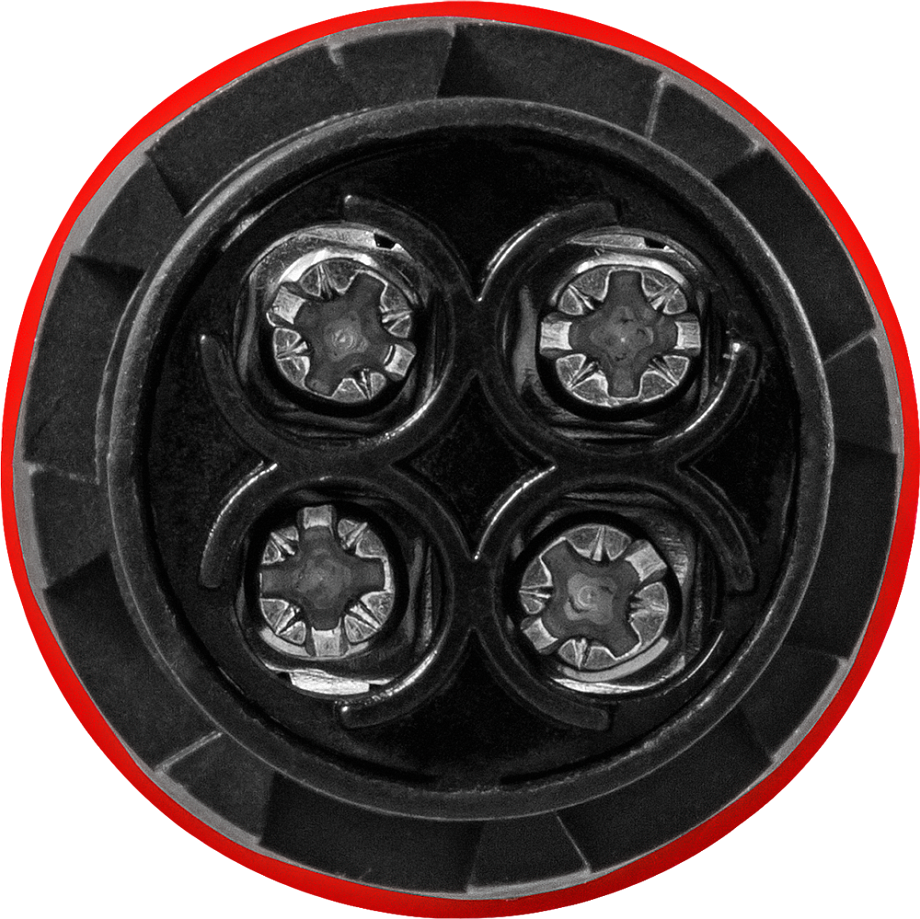

| Винтовые клеммы |
| Материал корпуса и нажимной части | Пластмасса |
| Монтаж | В отверстие панели |
| Диаметр кнопки | 35 мм |
| Диаметр монтажного отверстия | 22 мм
|
| Толщина панели | ≤ 6 мм |
| Степень пылевлагозащиты* | IP44
|
| Габаритные размеры выступающей части | ∅35×28 мм |
| Максимальные габаритные размеры | ∅35×70 мм |
| Монтажная глубина** | 42 мм |
| Вес | 24 г |
* Со стороны лицевой панели.
** Без учета ответных разъемов.
Модификации:
Модификация
| Исполнение
| Контакты | Цвет
|
ARG1-22TP-M110-W-R
ARG1-22TP-M110-W-G
| без фиксации | 1НО+1НЗ
| Красный
Зеленый
|

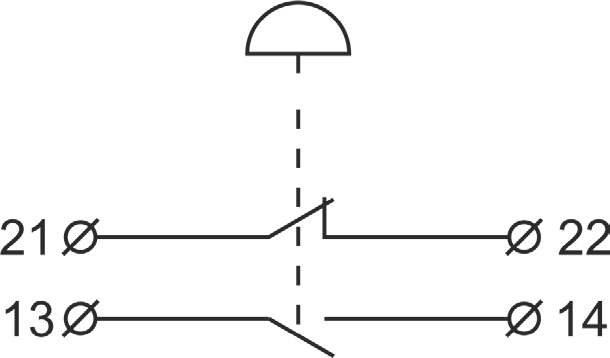

Схема работы и подключения
|
 |

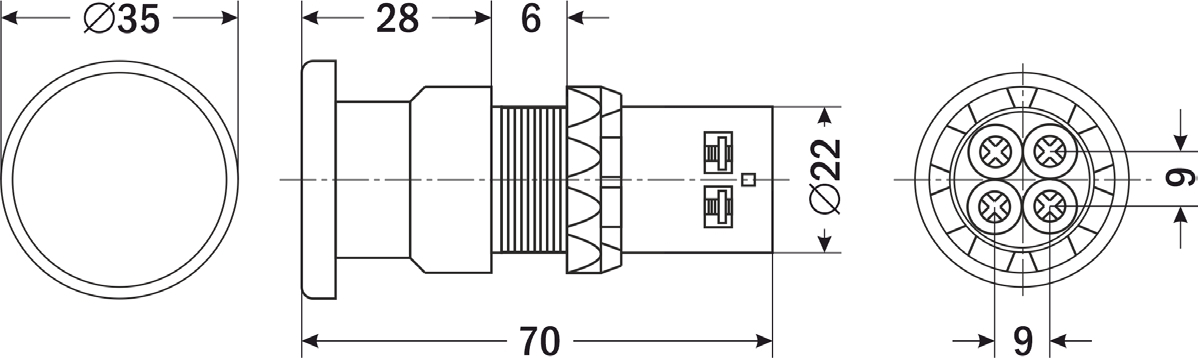

| Габаритные размеры |
 |

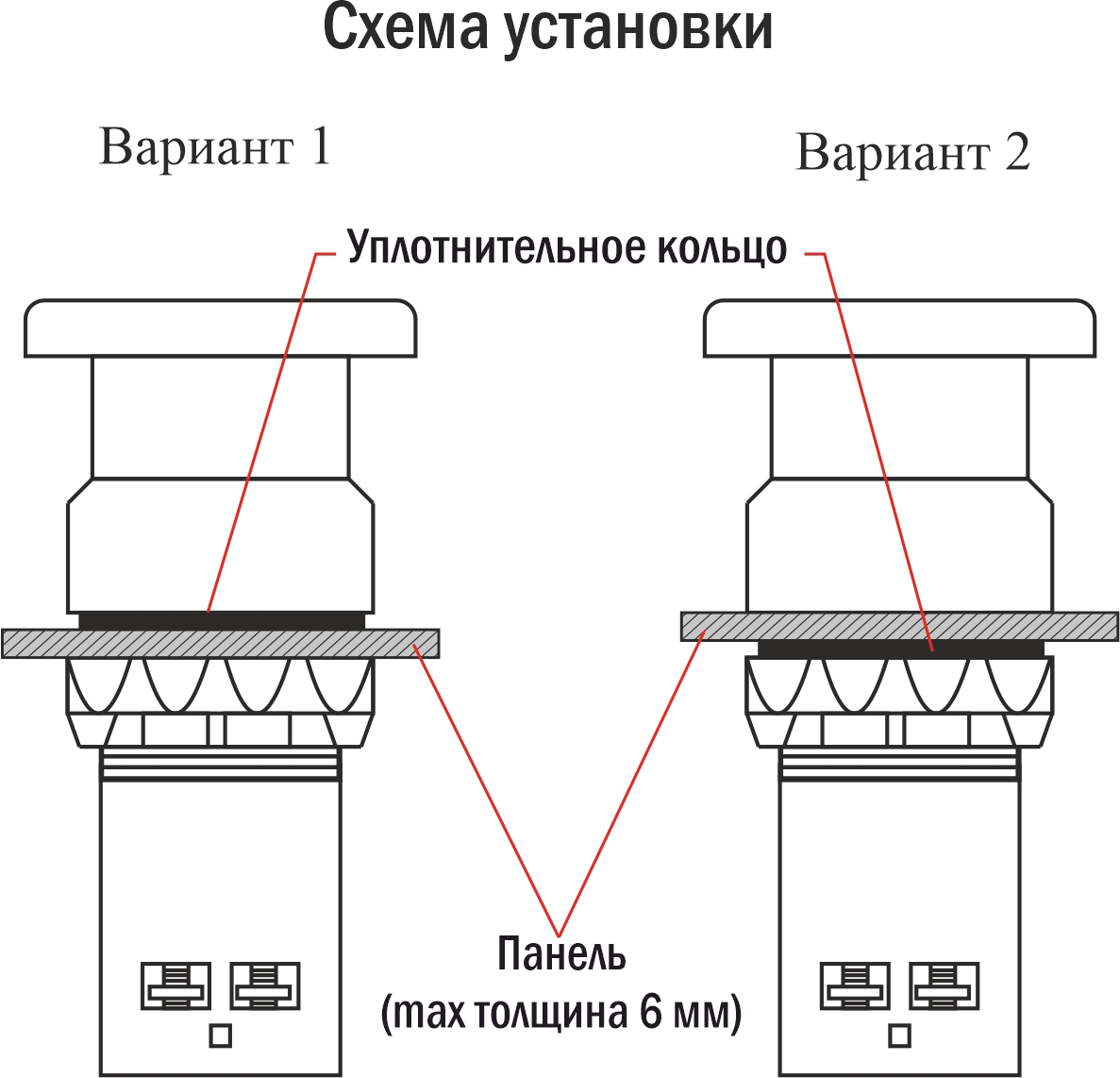

Схема установки
|
 |
Версия: 2024-10-17-КВА
