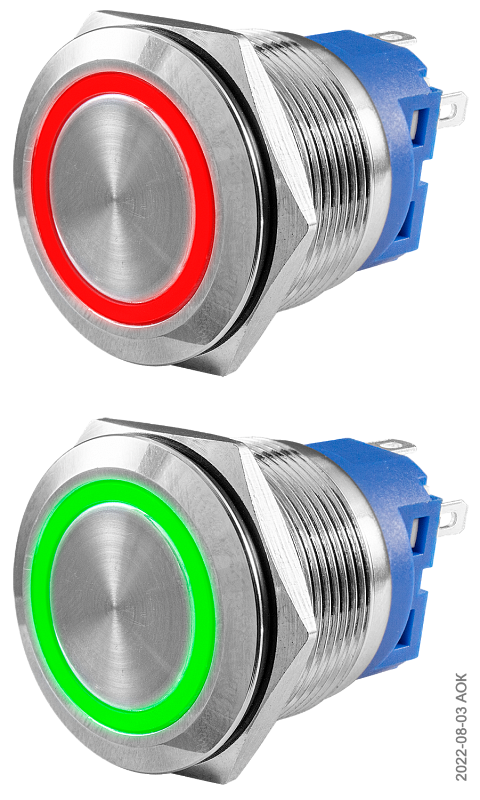

Кнопка металлическая 22 мм антивандальная с подсветкой ARG1-V-22IFB

Антивандальная металлическая кнопка с подсветкой ARG1-V-22IFB предназначена для управления различным оборудованием в условиях неблагоприятной среды, повышенных нагрузок и вероятности умышленного или неумышленного повреждения — в промышленности, в сфере обслуживания, на транспорте (в лифтах, эскалаторах, светофорах), системах контроля доступа и безопасности

Контакты: 1 переключающий
Коммутационная способность: =2 А, 36 В; ~3 А, 250 В
Диаметр монтажного отверстия: 22 мм
Кольцевая подсветка (красная или зеленая), ~220 В, =24 В или =12 В
С фиксацией или без фиксации
Материал корпуса: хромированная латунь
Материал нажимной части: нержавеющая сталь
Степень пылевлагозащиты IP65 (со стороны лицевой панели)
Степень защиты от внешних механических воздействий IK06 (со стороны лицевой панели)
Присоединение: пайка, плоские изолированные разъемы или коннектор ПИН-22Т-5/10

В закладки

от 655 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (10)
Все модификации ()
Отзывы (0)

Антивандальная кнопка с подсветкой ARG1-V-22IFB предназначена для управления различным оборудованием в промышленности, в сфере обслуживания, на транспорте (в лифтах, эскалаторах, светофорах), системах контроля доступа и безопасности. Кнопку можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок (например, при большой проходимости людей) и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий.

Прежние названия кнопки: SD16-V-22IFB
Особенности:

Диаметр нажимной части: 18 мм
Монтаж в плоские панели толщиной до 10 мм
Надежная защита от неблагоприятных условий среды, соответствует стандартам пылевлагозащиты IP65 и защиты от механических воздействий IK06
Пружинный возвратный механизм
Для предотвращения непреднамеренного нажатия кнопки рекомендуется использовать крышку КЗП-22Б

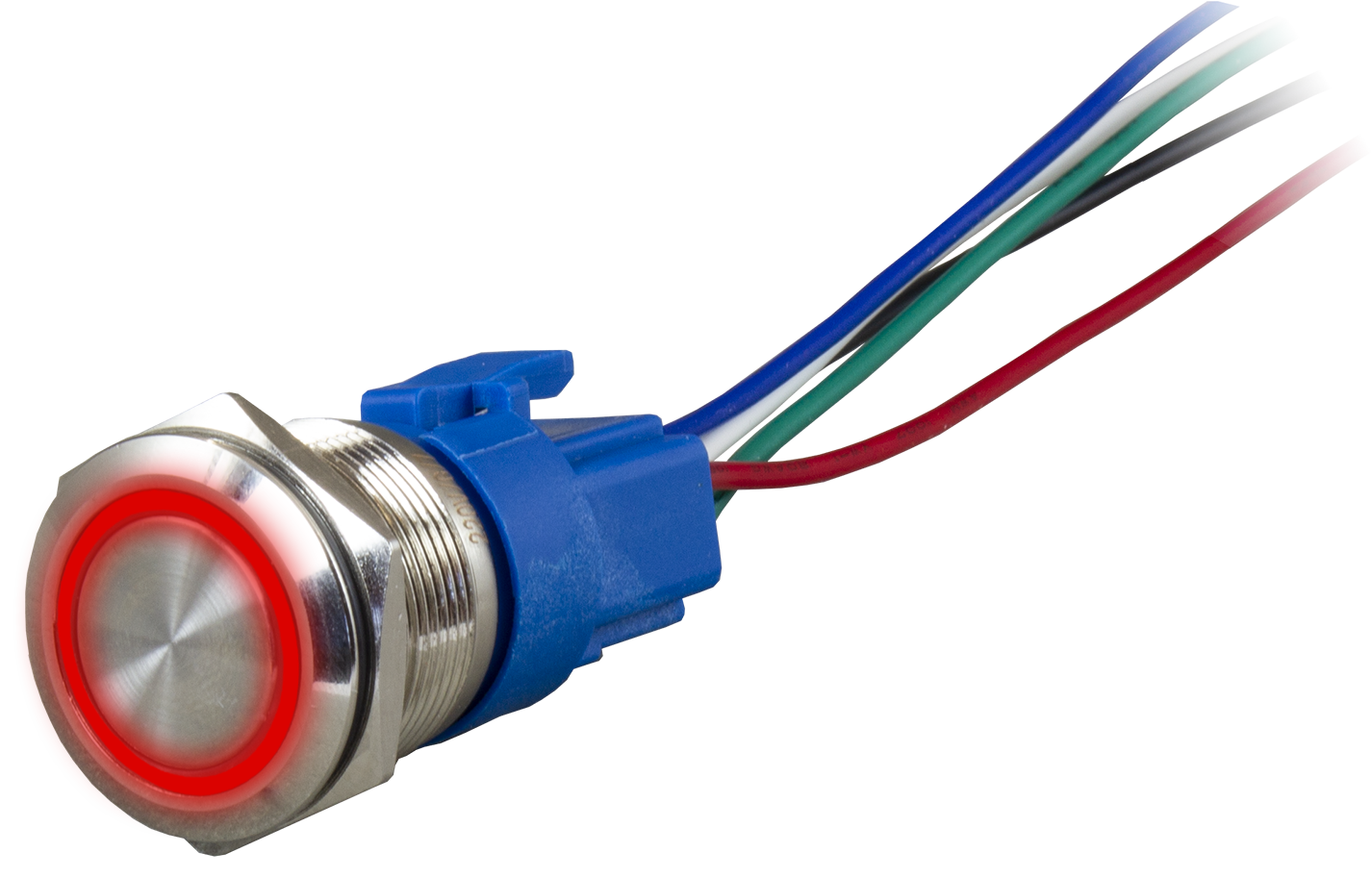

Для быстрого и удобного подключения кнопки без пайки рекомендуется использовать коннектор ПИН-22Т-5/10

Технические характеристики:

Параметр	Значение
Контакты	1 переключающий
Исполнение	С фиксацией или без фиксации
Коммутационная способность	~3 А, 250 В; =2 А, 36 В
Присоединение	Пайка или плоские изолированные разъемы НПИ-М2-0528 2,8×0,5 мм
Подсветка	Светодиодная кольцевая красная или зеленая
Питание подсветки	~220 В, =24 В или =12 В
Материал корпуса	Хромированная латунь
Материал нажимной части	Нержавеющая сталь
Монтаж	В отверстие панели
Диаметр монтажного отверстия	22 мм
Толщина панели	≤ 10 мм
Сечение присоединяемых проводов	≤ 2,5 мм²
Степень пылевлагозащиты	IP65 (со стороны лицевой панели)
Степень защиты от внешних механических воздействий	IK06 (со стороны лицевой панели)
Температурный диапазон эксплуатации	−20...+50°С
Электрическая износостойкость	≥ 50 000 циклов
Механическая износостойкость	≥ 500 000 циклов
Ресурс работы светодиода	≥ 27 000 ч
Габаритные размеры выступающей части	∅ 25×2 мм
Максимальные габаритные размеры	28×25×36 мм
Монтажная глубина**	34 мм
Вес	21 г

** Без учета ответных разъемов.

Модификации:

Модификация	Исполнение	Контакты	Цвет подсветки	Питание подсветки (*)
-22IFB-L001-U-SR* -22IFB-L001-U-SG*	с фиксацией	1 переключающий	красный зеленый	220: ~220 В, 24: =24 В, 12: =12 В
-22IFB-M001-U-SR* -22IFB-M001-U-SG*	без фиксации	1 переключающий	красный зеленый	220: ~220 В, 24: =24 В, 12: =12 В

Схема работы и подключения
С фиксацией	Без фиксации

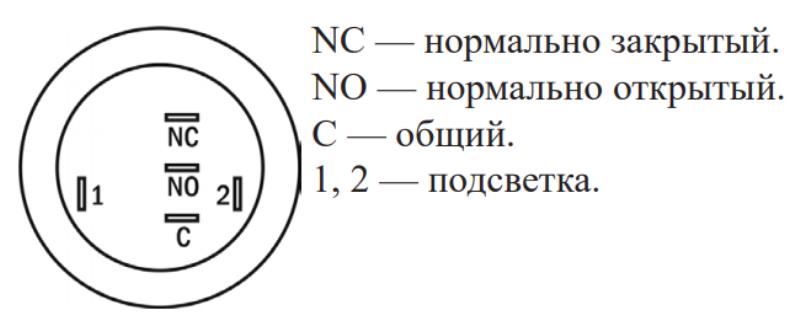

Схема расположения контактов

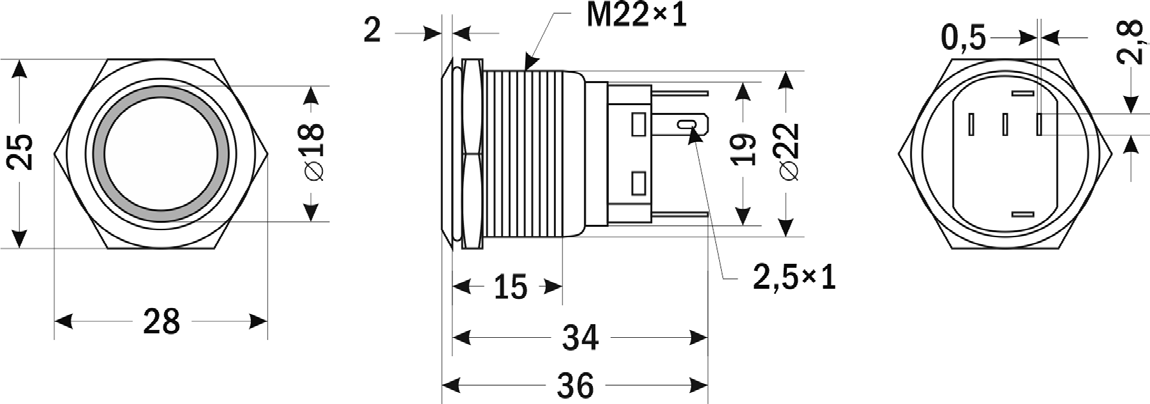

Габаритные размеры

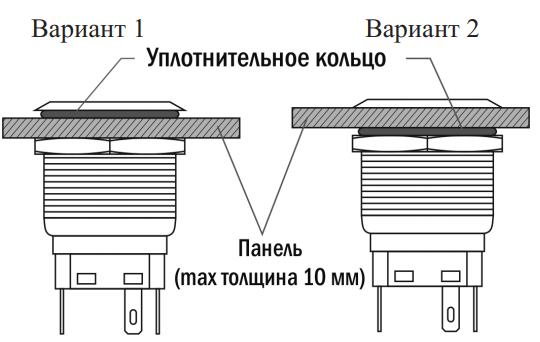

Схема установки

Версия: 2025-08-07-СДГ

Артикул	Цвет подсветки	Питание подсветки	Тип	Срок поставки	Стоимость
зеленый красный	~220В =24В =12В	без фиксации с фиксацией

Артикул	Модель	Цвет подсветки	Питание подсветки	Тип	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Модель	Цвет подсветки	Питание подсветки	Тип	Срок поставки	Стоимость
V59186	ARG1-V-22IFB-M001-U-SG220	зеленый	~220В	без фиксации	Со склада	655 руб. – +
V59192	ARG1-V-22IFB-L001-U-SG220	зеленый	~220В	с фиксацией	Со склада	753 руб. – +
V59188	ARG1-V-22IFB-M001-U-SG24	зеленый	=24В	без фиксации	Со склада	655 руб. – +
V59194	ARG1-V-22IFB-L001-U-SG24	зеленый	=24В	с фиксацией	Со склада	753 руб. – +
V59190	ARG1-V-22IFB-M001-U-SG12	зеленый	=12В	без фиксации	Со склада	655 руб. – +
V59187	ARG1-V-22IFB-M001-U-SR220	красный	~220В	без фиксации	Со склада	655 руб. – +
V59193	ARG1-V-22IFB-L001-U-SR220	красный	~220В	с фиксацией	Со склада	753 руб. – +
V59189	ARG1-V-22IFB-M001-U-SR24	красный	=24В	без фиксации	Со склада	655 руб. – +
V59195	ARG1-V-22IFB-L001-U-SR24	красный	=24В	с фиксацией	Со склада	753 руб. – +
V59191	ARG1-V-22IFB-M001-U-SR12	красный	=12В	без фиксации	Со склада	655 руб. – +

Артикул	Модель	Цвет подсветки	Питание подсветки	Тип	Срок поставки	Стоимость
V59186	ARG1-V-22IFB-M001-U-SG220	зеленый	~220В	без фиксации	Со склада	655 руб. – +
V59192	ARG1-V-22IFB-L001-U-SG220	зеленый	~220В	с фиксацией	Со склада	753 руб. – +
V59188	ARG1-V-22IFB-M001-U-SG24	зеленый	=24В	без фиксации	Со склада	655 руб. – +
V59194	ARG1-V-22IFB-L001-U-SG24	зеленый	=24В	с фиксацией	Со склада	753 руб. – +
V59190	ARG1-V-22IFB-M001-U-SG12	зеленый	=12В	без фиксации	Со склада	655 руб. – +
V59196	ARG1-V-22IFB-L001-U-SG12	зеленый	=12В	с фиксацией	120 дней	753 руб. – +
V59187	ARG1-V-22IFB-M001-U-SR220	красный	~220В	без фиксации	Со склада	655 руб. – +
V59193	ARG1-V-22IFB-L001-U-SR220	красный	~220В	с фиксацией	Со склада	753 руб. – +
V59189	ARG1-V-22IFB-M001-U-SR24	красный	=24В	без фиксации	Со склада	655 руб. – +
V59195	ARG1-V-22IFB-L001-U-SR24	красный	=24В	с фиксацией	Со склада	753 руб. – +
V59191	ARG1-V-22IFB-M001-U-SR12	красный	=12В	без фиксации	Со склада	655 руб. – +
V59197	ARG1-V-22IFB-L001-U-SR12	красный	=12В	с фиксацией	120 дней	753 руб. – +
