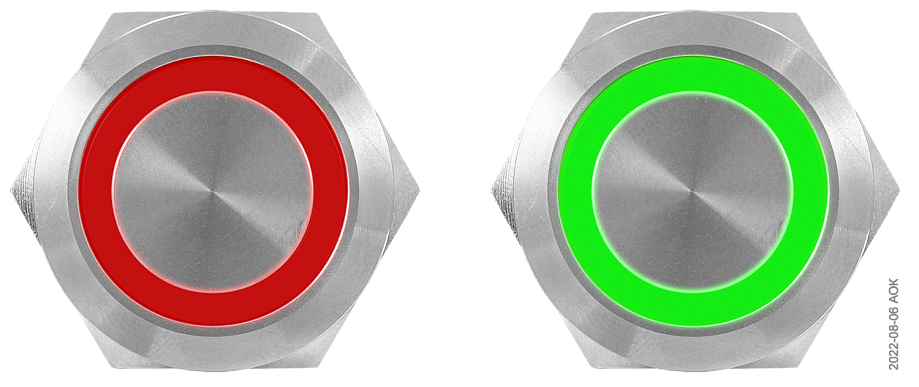

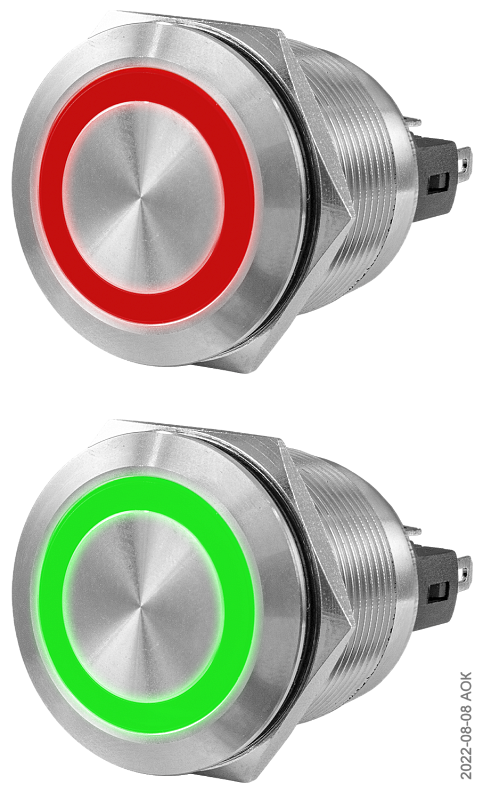

Кнопка металлическая 22 мм антивандальная с подсветкой ARG1-V-22IFS

Антивандальная металлическая кнопка с подсветкой ARG1-V-22IFS предназначена для управления различным оборудованием в условиях неблагоприятной среды, повышенных нагрузок и вероятности умышленного или неумышленного повреждения — в промышленности, в сфере обслуживания, на транспорте (в лифтах, эскалаторах, светофорах), системах контроля доступа и безопасности

Контакты: 1НО+1НЗ
Коммутационная способность: =2 А, 36 В; ~3 А, 250 В
Диаметр монтажного отверстия: 22 мм
Кольцевая подсветка (красная или зеленая, ~220 В)
С фиксацией или без фиксации
Материал корпуса и нажимной части: нержавеющая сталь
Степень пылевлагозащиты IP65 (со стороны лицевой панели)
Степень защиты от внешних механических воздействий IK06 (со стороны лицевой панели)

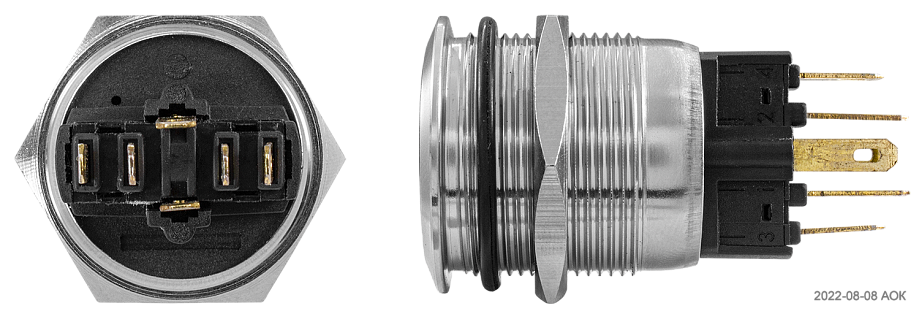

Присоединение: пайка или плоские изолированные разъемы

В закладки

1 131 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1)
Все модификации ()
Отзывы (0)

Антивандальная кнопка с подсветкой ARG1-V-22IFS предназначена для управления различным оборудованием в промышленности, в сфере обслуживания, на транспорте (в лифтах, эскалаторах, светофорах), системах контроля доступа и безопасности. Кнопку можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок (например, при большой проходимости людей) и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий.

Прежнее название кнопки: SD16-V-22IFS Особенности:

Диаметр нажимной части: 18 мм
Монтаж в плоские панели толщиной до 8 мм (для моделей с фиксацией до 12 мм), фиксация стопорной гайкой
Надежная защита от неблагоприятных условий среды, соответствует стандартам пылевлагозащиты IP65 и защиты от механических воздействий IK06
Пружинный возвратный механизм
Для предотвращения непреднамеренного нажатия кнопки рекомендуется использовать крышку КЗП-22Б

Технические характеристики:

Параметр	Значение
Контакты	1НО+1НЗ
Исполнение	С фиксацией или без фиксации
Коммутационная способность	=2 А, 36 В; ~3 А, 250 В
Присоединение	Пайка или плоские изолированные разъемы НПИ-М2-0528 2,8×0,5 мм
Подсветка	Кольцевая красная или зеленая светодиодная
Питание подсветки	~220 В
Материал корпуса	Нержавеющая сталь
Материал нажимной части	Нержавеющая сталь
Монтаж	В отверстие панели
Диаметр монтажного отверстия	22 мм
Толщина панели	≤ 12 мм (у моделей с фиксацией) ≤ 8 мм (у моделей без фиксации)
Сечение присоединяемых проводов, мм²	≤ 2,5 мм²
Степень пылевлагозащиты*	IP65
Степень защиты от внешних механических воздействий*	IK06
Температурный диапазон эксплуатации	−20...+50°С
Электрическая износостойкость	≥ 50 000 циклов
Механическая износостойкость	≥ 500 000 циклов
Ресурс работы светодиода	≥ 27 000 ч
Габаритные размеры выступающей части	∅ 25×2 мм
Максимальные габаритные размеры	28×25×L мм
Монтажная глубина**	Lm мм (см. Габаритные размеры)
Вес	21 г

* Со стороны лицевой панели.
** Без учета ответных разъемов.

Модификации:

Модификация	Исполнение	Цвет подсветки	Питание подсветки
-22IFS-L110-U-SR220 -22IFS-L110-U-SG220	с фиксацией	красный зеленый	~220 В
-22IFS-M110-U-SR220 -22IFS-M110-U-SG220	без фиксации	красный зеленый	~220 В

Схема работы и подключения

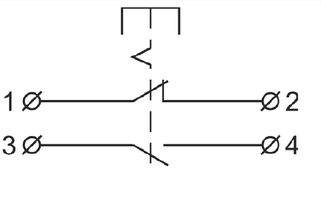

С фиксацией

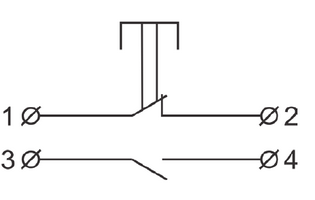

Без фиксации

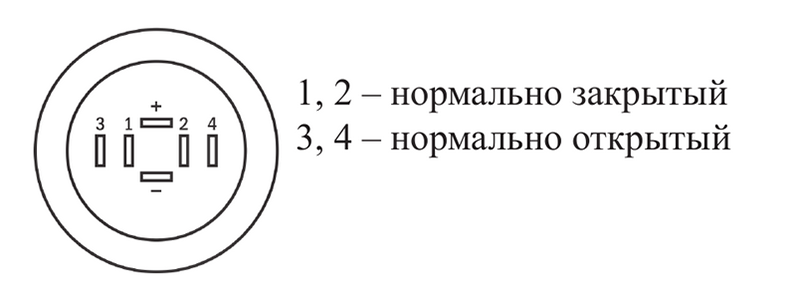

Схема расположения контактов

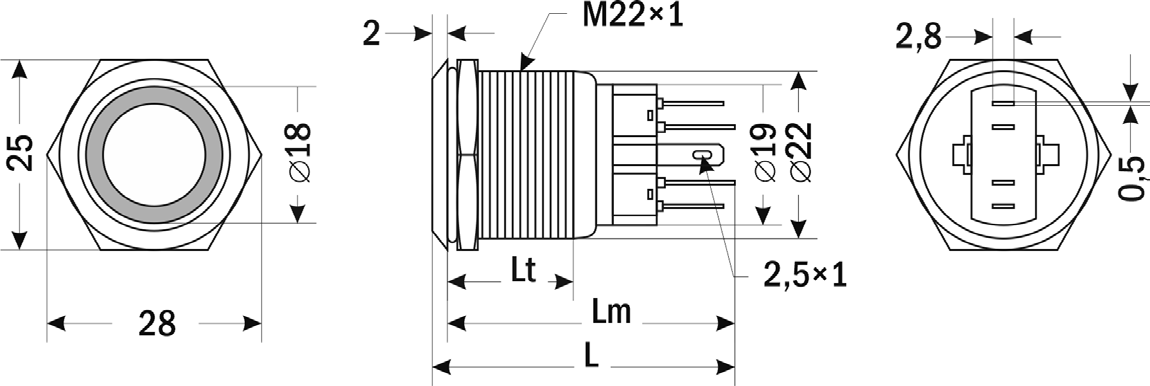

Габаритные размеры

Модификации	Исполнение	Размер, мм
Модификации	Исполнение	L	Lt	Lm
ARG1-V-22IFS-L	с фиксацией	44	17	42
ARG1-V-22IFS-M	без фиксации	40	11	38

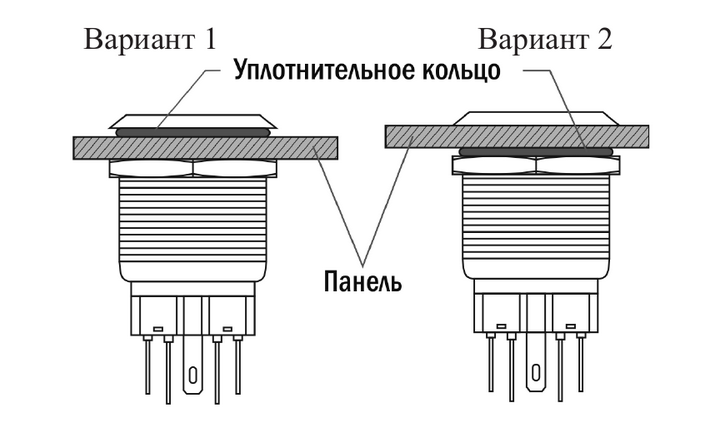

Схема установки

Версия: 2022-08-10-ЛВС

Артикул	Фиксация	Цвет подсветки	Срок поставки	Стоимость
без фиксации с фиксацией	зеленый красный

Артикул	Модель	Фиксация	Цвет подсветки	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Фиксация	Цвет подсветки	Срок поставки	Стоимость
K28965	ARG1-V-22IFS-L110-U-SR220 (SD16-V-22IFS)	с фиксацией	красный	Со склада	1131 руб. – +

Артикул	Модель	Фиксация	Цвет подсветки	Срок поставки	Стоимость
K28962	ARG1-V-22IFS-M110-U-SG220 (SD16-V-22IFS)	без фиксации	зеленый	Снято с производства	1022 руб. – +
K28964	ARG1-V-22IFS-M110-U-SR220 (SD16-V-22IFS)	без фиксации	красный	Снято с производства	1022 руб. – +
K28963	ARG1-V-22IFS-L110-U-SG220 (SD16-V-22IFS)	с фиксацией	зеленый	Снято с производства	1131 руб. – +
K28965	ARG1-V-22IFS-L110-U-SR220 (SD16-V-22IFS)	с фиксацией	красный	Со склада	1131 руб. – +
