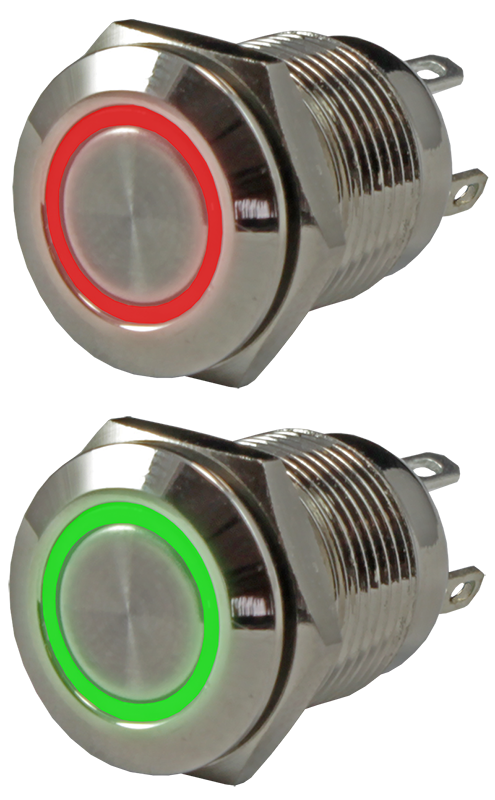

Кнопка металлическая 12 мм антивандальная миниатюрная с подсветкой SD16-V-12IFB

Антивандальная металлическая миниатюрная кнопка с подсветкой SD16-V-12IFB предназначена для управления различным оборудованием в условиях неблагоприятной среды, повышенных нагрузок и вероятности умышленного или неумышленного повреждения

Контакты: 1НО
Коммутационная способность: =2 А, 36 В; ~3 А, 250 В
Диаметр монтажного отверстия: 12 мм

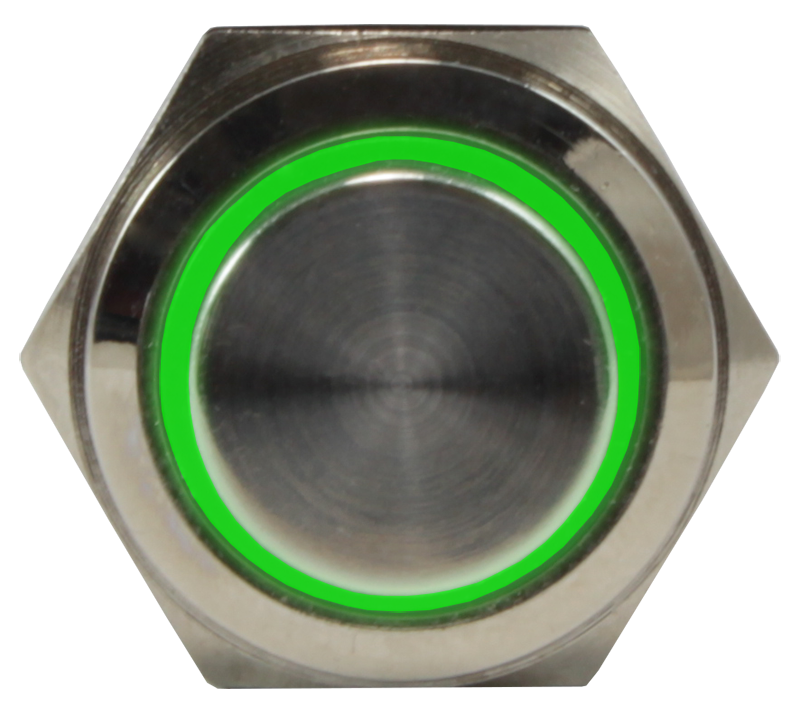

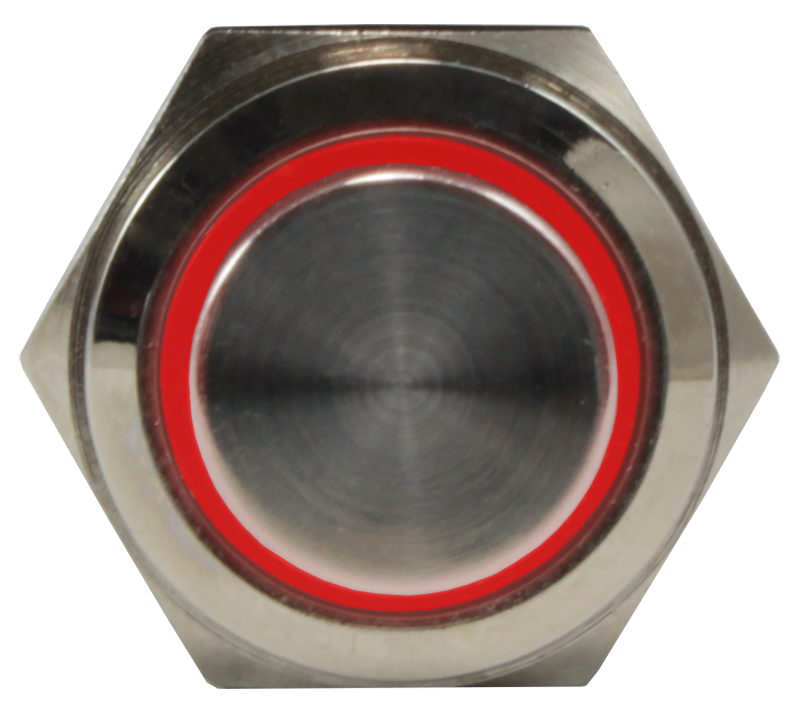

Кольцевая подсветка (красная или зеленая)
С фиксацией или без фиксации
Материал корпуса: хромированная латунь
Материал нажимной части: нержавеющая сталь
Степень пылевлагозащиты IP65 (со стороны лицевой панели)
Степень защиты от внешних механических воздействий IK06 (со стороны лицевой панели)
Присоединение: пайка или плоские изолированные разъемы

В закладки

от 311 руб. Наличие: Со склада Выбрать конфигурацию Есть уценённый товар. Цена от 203 руб. Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации (11)
Уценка (1)
Отзывы (0)

Антивандальная миниатюрная кнопка с подсветкой SD16-V-12IFB предназначена для управления различным оборудованием в промышленности, в сфере обслуживания, на транспорте (в лифтах, эскалаторах, светофорах), системах контроля доступа и безопасности. Кнопку можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок (например, при большой проходимости людей) и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий.
Прежние названия кнопки SD16-V-12IFB: AR-SD16-BL12100.FR, AR-SD16-BM12100.FR

Особенности:

Диаметр нажимной части: 9 мм
Монтаж в плоские панели толщиной до 9 мм, фиксация стопорной гайкой
Надежная защита от неблагоприятных условий среды, соответствует стандартам пылевлагозащиты IP65 и защиты от механических воздействий IK06
Пружинный возвратный механизм

Технические характеристики:

Параметр	Значение
Параметр	Контакты	1НО
Исполнение	С фиксацией или без фиксации
Коммутационная способность	~3 А, 250 В; =2 А, 36 В
Присоединение	Пайка или плоские изолированные разъемы 2,0×0,5 мм
Подсветка	Светодиодная кольцевая красная или зеленая
Питание подсветки	~220 В, =12 В, =12...24 В
Материал корпуса	Хромированная латунь
Материал нажимной части	Нержавеющая сталь
Монтаж	В отверстие панели
Диаметр монтажного отверстия	12 мм
Толщина панели	≤ 9 мм
Сечение присоединяемых проводов	≤ 2,5 мм²
Степень пылевлагозащиты	IP65 (со стороны лицевой панели)
Степень защиты от внешних механических воздействий	IK06 (со стороны лицевой панели)
Температурный диапазон эксплуатации	−20...+50°С
Электрическая износостойкость	≥ 50 000 циклов
Механическая износостойкость	≥ 500 000 циклов
Ресурс работы светодиода	≥ 27 000 ч
Габаритные размеры выступающей части	∅13,8×1,5 мм
Максимальные габаритные размеры	16,2×14×L мм
Монтажная глубина**	Lm мм (см. Габаритные размеры)
Вес	8 г

** Без учета ответных разъемов.

Модификации:

Модификация	Исполнение	Цвет подсветки	Питание подсветки
-L100-U-SR220 -L100-U-SG220	с фиксацией	красный зеленый	~220 В
-L100-U-SR12E -L100-U-SG12E	с фиксацией	красный зеленый	=12…24 В
-M100-U-SR220 -M100-U-SG220	без фиксации	красный зеленый	~220 В
-M100-U-SR12 -M100-U-SG12	без фиксации	красный зеленый	=12 В

Схема работы и подключения
SD16-V-12IFB-L с фиксацией
SD16-V-12IFB-M без фиксации

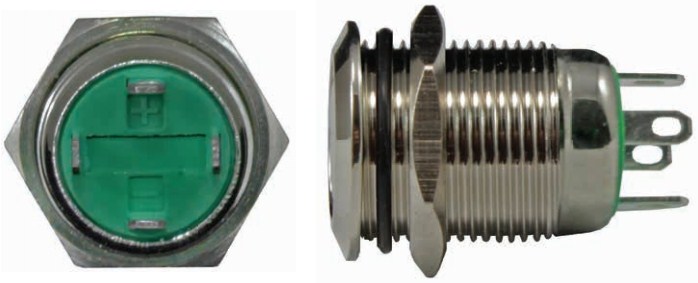

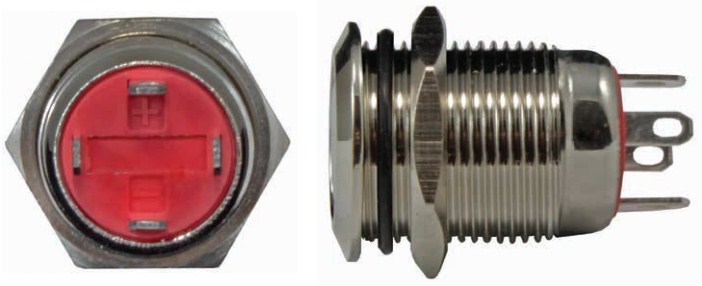

Схема расположения контактов

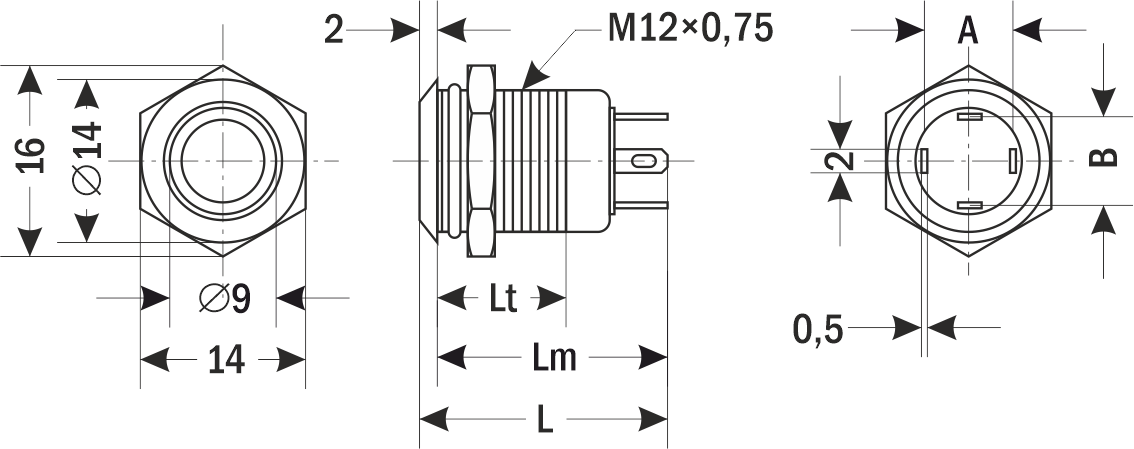

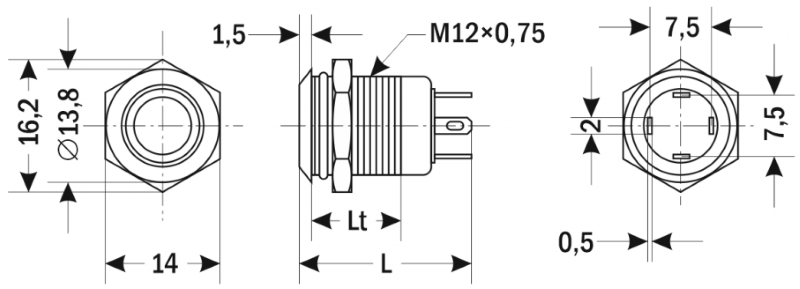

Габаритные размеры

Модификация	Размер, мм
Модификация	L	Lt	Lm	A	B
-L100-U-SR220 -L100-U-SG220	30	13	28,5	6,0	7,0
-L100-U-SR12E -L100-U-SG12E	25,5	11	24	7,0	7,0
-M100-U-SR220 -M100-U-SG220	20,8	11,5	19,3	7,5	7,5
-M100-U-SR12 -M100-U-SG12	21,5	12,5	20	7,5	7,5

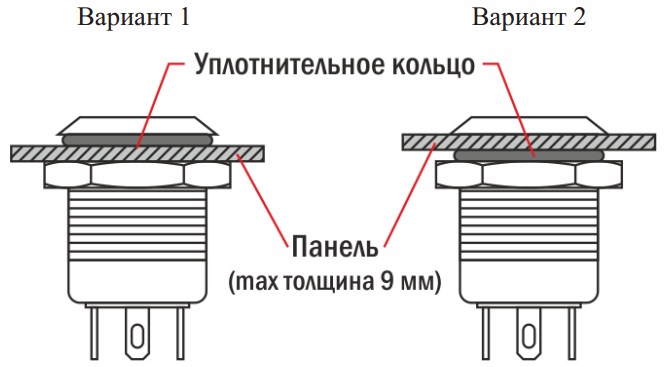

Схема установки

Версия: 2022-08-05-ЛВС

Артикул	Цвет подсветки	Питание подсветки	Фиксация	Срок поставки	Стоимость
красный зеленый	~220 В =12…24 В =12 В =2 В (в комплекте резистор для подключения =12 В)	без фиксации с фиксацией

Артикул	Модель	Цвет подсветки	Питание подсветки	Фиксация	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Модель	Цвет подсветки	Питание подсветки	Фиксация	Срок поставки	Стоимость
G64248	SD16-V-12IFB-M100-U-SR220 (AR-SD16-BM12100.FRR)	красный	~220 В	без фиксации	Со склада	311 руб. – +
G64252	SD16-V-12IFB-L100-U-SR220 (AR-SD16-BL12100.FRR)	красный	~220 В	с фиксацией	Со склада	574 руб. – +
G64249	SD16-V-12IFB-M100-U-SG220 (AR-SD16-BM12100.FRG)	зеленый	~220 В	без фиксации	Со склада	311 руб. – +

Артикул	Модель	Цвет подсветки	Питание подсветки	Фиксация	Срок поставки	Стоимость
G64248	SD16-V-12IFB-M100-U-SR220 (AR-SD16-BM12100.FRR)	красный	~220 В	без фиксации	Со склада	311 руб. – +
G64252	SD16-V-12IFB-L100-U-SR220 (AR-SD16-BL12100.FRR)	красный	~220 В	с фиксацией	Со склада	574 руб. – +
G64254	SD16-V-12IFB-L100-U-SR12E	красный	=12…24 В	с фиксацией	Снято с производства	574 руб. – +
G64250	SD16-V-12IFB-M100-U-SR12 (AR-SD16-BM12100.FRR)	красный	=12 В	без фиксации	Снято с производства	311 руб. – +
G64256	SD16-V-12IFB-L100-U-SR12Q (AR-SD16-BL12100.FRR)	красный	=2 В (в комплекте резистор для подключения =12 В)	с фиксацией	Снято с производства	574 руб. – +
G64249	SD16-V-12IFB-M100-U-SG220 (AR-SD16-BM12100.FRG)	зеленый	~220 В	без фиксации	Со склада	311 руб. – +
G64253	SD16-V-12IFB-L100-U-SG220 (AR-SD16-BL12100.FRG)	зеленый	~220 В	с фиксацией	Под заказ к 2024.08.30	574 руб. – +
G64255	SD16-V-12IFB-L100-U-SG12E	зеленый	=12…24 В	с фиксацией	Снято с производства	574 руб. – +
G64251	SD16-V-12IFB-M100-U-SG12 (AR-SD16-BM12100.FRG)	зеленый	=12 В	без фиксации	Снято с производства	311 руб. – +
G64257	SD16-V-12IFB-L100-U-SG12Q (AR-SD16-BL12100.FRG)	зеленый	=2 В (в комплекте резистор для подключения =12 В)	с фиксацией	Снято с производства	574 руб. – +

Артикул	Описание	Срок поставки	Стоимость
F76312	Цвет подсветки: зеленый; Фиксация: с фиксацией; Питание подсветки: =2 В (в комплекте резистор для подключения =12 В). Причина уценки: не работает подсветка	Со склада	203 руб. – +
