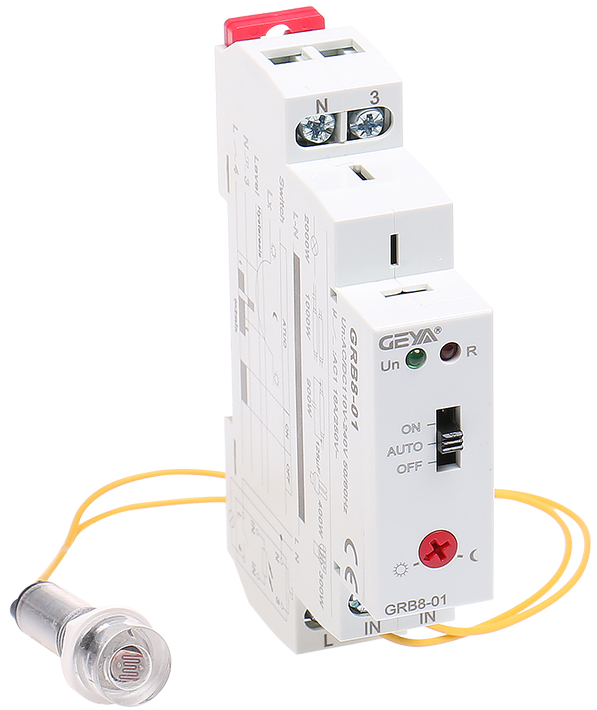

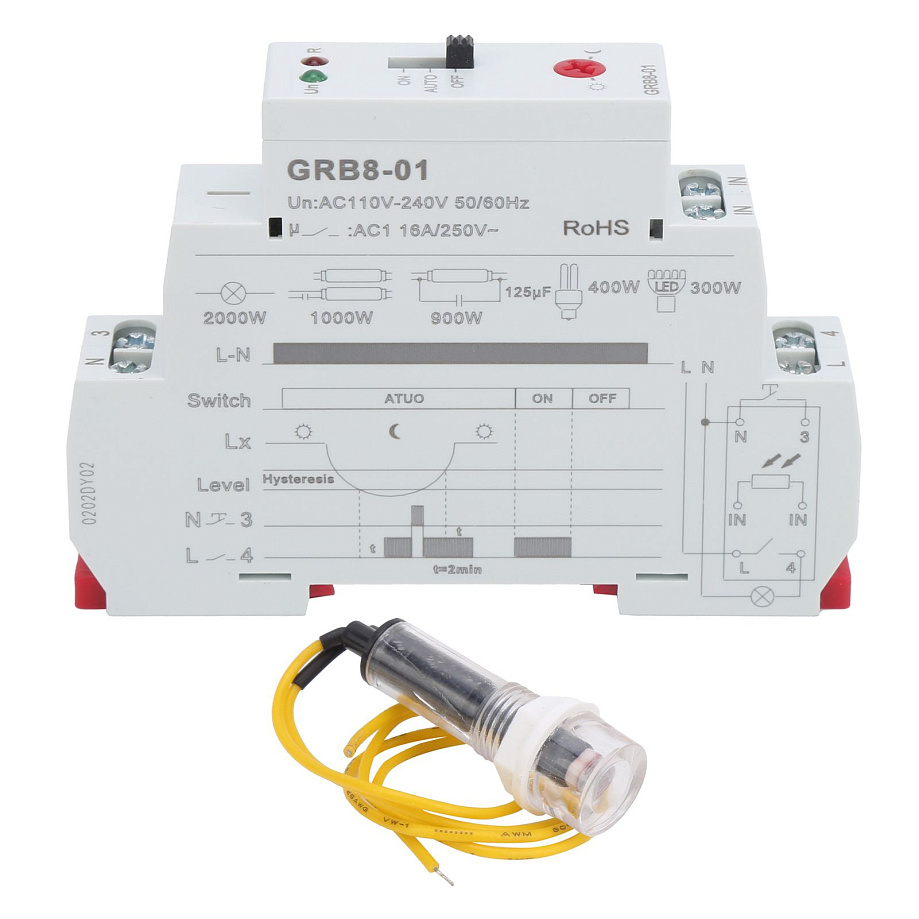

Сумеречный контактор (фотореле) GRB8-01

Арт: V59486

Прибор для автоматического управления освещением в зависимости от уровня внешней освещенности

Настраиваемый уровень освещенности 1...100 лк
Переключатель режимов работы реле
Аналоговая установка уровня освещенности
Внешний датчик освещенности в комплекте
Реле: ~16 А, 250 В
Монтаж: на DIN-рейку, стандарт 1S

В закладки

2 317 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Сумеречный контактор (фотореле) GRB8-01 предназначено для автоматического управления освещением в зависимости от уровня внешней освещенности. Может применяться для управления уличным освещением, освещением мест общего пользования, индивидуальных рабочих мест, рекламы, витрин и т. п. Также может применяться в качестве комплектующего изделия в устройствах промышленной автоматики.

Особенности:

Светодиодные индикаторы питания и состояния выходного реле
Возможность подключения внешнего устройства для управления реле

Принцип действия:

После подачи питания на прибор должен загореться светодиодный индикатор питания. Индикатор горит на протяжение всего времени работы реле.
В режиме работы ON контакт реле L-4 замкнут, в режиме работы OFF – разомкнут.
В режиме работы AUTO прибор измеряет уровень освещенности с помощью внешнего датчика освещенности. При уровне внешней освещенности выше, чем установленный, контакт реле L-4 разомкнут.
Как только уровень внешней освещенности опустится ниже установленного, начнется отсчет времени задержки срабатывания (2 минуты), а индикатор состояния реле будет мигать. По истечении времени задержки срабатывания контакт реле L-4 замкнется и загорится индикатор состояния реле.
При замыкании контакта реле N-3 с помощью внешнего устройства, происходит размыкание контакта реле L-4 и гаснет индикатор состояния реле.
Как только уровень внешней освещенности превысит значение установленного в 1,2 раза, начнется отсчет времени задержки срабатывания (2 минуты), а индикатор состояния реле будет мигать. По истечении времени задержки срабатывания контакт реле L-4 разомкнется и погаснет индикатор состояния реле.

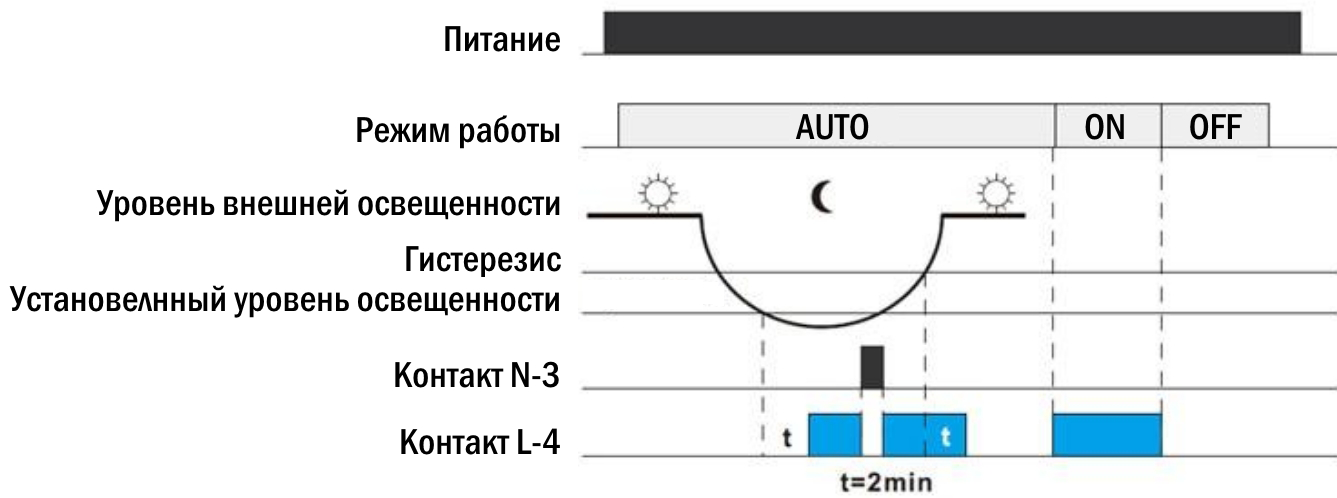

Диаграмма работы реле

Технические характеристики:

Параметр	Значение
Настраиваемый уровень освещенности	1...100
Гистерезис (зона возврата)	20%
Задержка срабатывания реле	2 мин
Тип выходного контакта	НО
Коммутационная способность реле	~16 А, 250 В
Механическая износостойкость	≥ 1×10⁷ циклов
Электрическая износостойкость	≥ 1×10⁵ циклов
Температура эксплуатации	−20...+55°С
Температура хранения	−35...+75°С
Питание	~110...240 В, 50...60 Гц
Степень защиты	IP40 (лицевая панель), IP20 (клеммы)
Монтаж	На DIN-рейку, стандарт 1S
Габаритные размеры	90×18×64 мм
Вес	62

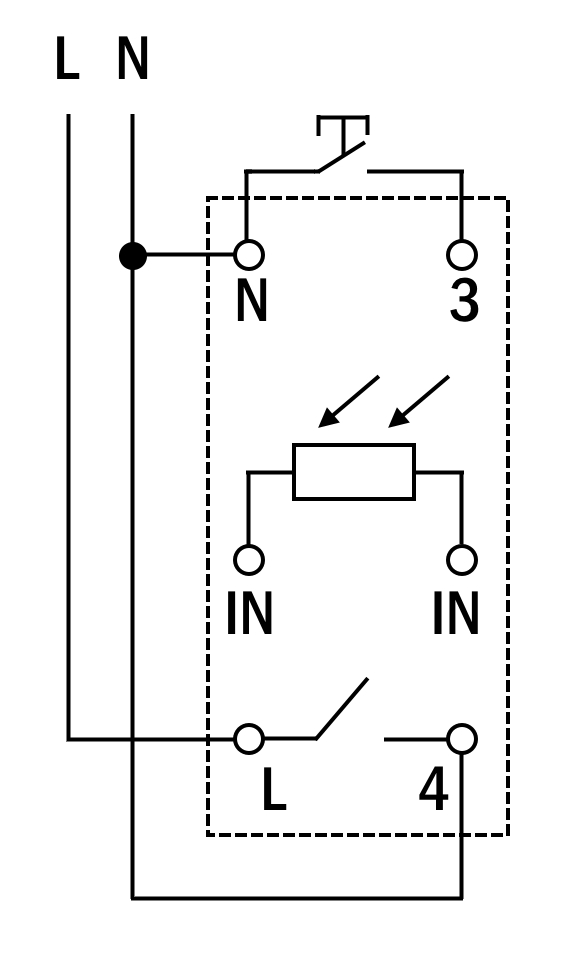

Схема подключения

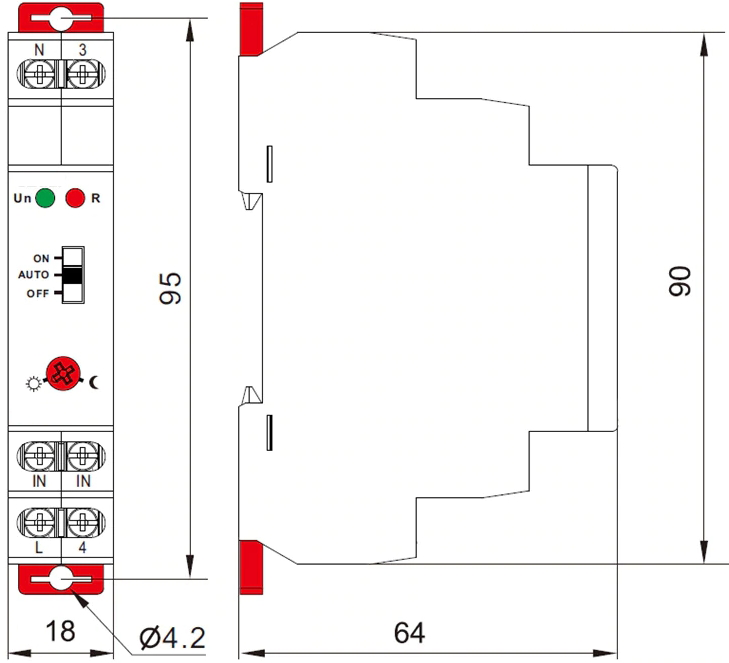

Габаритные размеры

Версия: 2025-08-25-КВА
