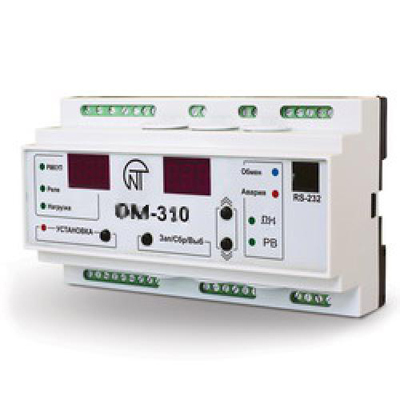

Реле ограничения мощности ОМ-310

Арт: G89684

Прибор для защиты потребителя при некачественных параметрах электросети, для полного отключения нагрузки при превышении потребляемой мощностью основного порога на заданное пользователем время, для оповещения об аварийных ситуациях и др.

Напряжение питания: ~380 В.
Диапазон номинальных мощностей нагрузки: 3...30 кВт.
Дистанционное подключение и отключение нагрузки по RS-232/RS-485.

В закладки

13 734 руб. Наличие: 1...2 недели

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Реле ограничения мощности ОМ-310 предназначено для: защиты потребителя при некачественных параметрах электросети,полного отключения нагрузки при превышении потребляемой мощностью основного порога на заданное пользователем время,частичного отключения нагрузки при превышении потребляемой мощностью дополнительного порога на заданное пользователем время, измерения и индикации параметров трехфазной электросети (действующих значений фазных и линейных напряжений, напряжений прямой, обратной и нулевой последовательностей, действующих значений фазных токов, потребляемой нагрузкой активной, реактивной и полной мощности, косинуса фи), оповещения об аварийных ситуациях, дистанционного подключения и отключения нагрузки по интерфейсу RS-323/RS-485 или внешним выключателем.

ОМ-310 обеспечивает следующие виды защит потребителя:

при некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипание фаз, перекос фазных/линейных напряжений);
при превышении заданного максимального тока по любой из фаз нагрузки;
по токам утечки на землю.

По каждому типу защиты возможно запрещение и разрешение автоматического повторного включения нагрузки.
ОМ-310 обеспечивает защиту электрооборудования путем управления катушкой магнитного пускателя (контактора).
Характеристики выходных контактов встроенных реле:

Коэффициент мощности	Max ток при ~250 В, А	Число срабатываний ×1000	Max коммутируемая мощность, ВА	Max длит. доп. переменное/постоянное напряжение, В	Max ток при =30 В, А
Реле нагрузки
cos φ = 1,0	5 8	200 100	1000	440/125	1,3
Функциональное реле
cos φ = 1,0	5 16	400 100	4000	440/125	3

Технические характеристики:

Параметр	Значение
Номинальное напряжение питания	~380 В
Частота сети	48...62 Гц
Диапазон номинальных мощностей нагрузки (при работе от встроенных трансформаторов тока)	3...30 кВт
Погрешность определения порога срабатывания по мощности	Не более 5% от номинальной
Погрешность определения порога срабатывания по току	Не более 2% от номинального
Погрешность определения порогов по напряжению	Не хуже 3 В
Погрешность определения перекоса фаз по напряжению	Не хуже 3 В
Входы	Основные Аналоговые
Напряжение, при котором сохраняется работоспособность: - фазное, при питании от одной фазы и подключенном нулевом проводе - линейное, при питании от трех фаз	Не менее 180 В Не более 450 В
Потребляемая мощность (под нагрузкой)	Не более 5,0 ВА
Степень защиты: - прибора - клеммника	IP40 IP20
Климатическое исполнение	У3.1
Диапазон рабочих температур	−35...+55°C
Температура хранения	−45...+70°C
Масса	Не более 0,5 кг
Монтаж	На DIN-рейку

Версия: 2013-04-04 - БАВ
