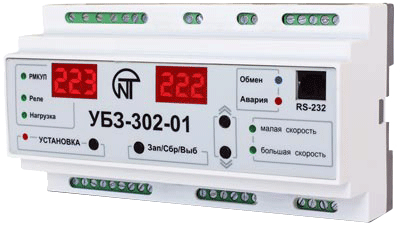

Универсальный блок защиты двухскоростных асинхронных электродвигателей УБЗ-302-01

Арт: G89685

Прибор для защиты двухскоростных (двухобмоточных) двигателей, постоянного контроля параметров сетевого напряжения, действующих значений фазных/линейных токов, проверки значения сопротивления изоляции электродвигателей

Максимальная коммутируемая мощность: реле нагрузки – 1000 ВА, реле сигнализации – 4000 ВА
Диапазон номинальных токов: 5...50 А
Номинальное напряжение питания, трехфазное: 380 В, 50 Гц

В закладки

21 686 руб. Наличие: 1...2 недели

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Универсальный блок защиты асинхронных электродвигателей УБЗ-302-01 предназначен для защиты двухскоростных (двухобмоточных) двигателей, постоянного контроля параметров сетевого напряжения, действующих значений фазных/линейных токов и проверки значения сопротивления изоляции электродвигателей.
УБЗ обеспечивает защиту электродвигателей при:

Некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв и перекос фаз, нарушение чередования и слипание фаз)
Механических перегрузках (симметричный перегруз по фазным/линейным токам)
Превышении порога тока обратной последовательности (перекос тока)
Затянутом пуске двигателя или блокировке ротора
Недопустимо низком уровне изоляции между статором и корпусом двигателя (проверка перед включением)
Замыкании на «землю» обмотки статора во время работы – защита по токам утечки на «землю»
Тепловой перегрузке двигателя

Особенности:

Интерфейс RS-485
Протокол MODBUS

Характеристика выходных контактов встроенных реле:

Коэффициент мощности	Макс. ток при U ~250 В	Число срабатываний ×1000	Максимальная коммутируемая мощность	Макс. длит. доп. переменное напряжение	Макс. ток при U =30 В (число сраб.)
Реле нагрузки
Cos φ = 0,4 Cos φ = 1,0	2 А 5 А	100 100	1000 ВА	460 В	3 А (50000)
Реле сигнализации
Cos φ = 0,4 Cos φ = 1,0	5 А 16 А	100 100	4000 ВА	440/300 В	3 А

Технические характеристики:

Параметр	Значение
Номинальное напряжение питания, трехфазное	380 В, 50 Гц
Частота сети	48...62 Гц
Диапазон номинальных токов	5...50 А
Гистерезис по напряжению (фазное/линейное)	10/17 В
Гистерезис по теплу, % от накопленного при отключении	33
Погрешность определения порога срабатывания по току в % от номинального	≤ 3
Погрешность определения порогов по напряжению	3 В
Погрешность определения перекоса фаз по напряжению	3 В
Напряжение, при котором сохраняется работоспособность: - фазное, при питании от одной фазы и подключенном нулевом проводе - линейное, при питании от трех фаз	≥ 180 В ≤ 450 В
Цифровой вход для подключения сигнала перехода на вторую скорость (сухой контакт) Аналоговый вход для подключения дифференциального токового трансформатора (трансформатора нулевой последовательности) Три аналоговых входа для подключения внешних трансформаторов тока*
Основные выхода: реле нагрузки - две группы контактов (5 А 250 В Cos φ = 1), для управления пускателем электродвигателя
Потребляемая мощность (под нагрузкой)	≤ 5,0 ВА
Степень защиты: - прибора - клеммника	IP40 IP20
Климатическое исполнение	У3.1
Диапазон рабочих температур	−35...+55°С
Температура хранения	−45...+70°С
Вес	≤ 0,5 кг
Монтаж	9 модулей типа S на стандартную DIN-рейку 35 мм
Положение в пространстве	Произвольное

* – поставляются по согласованию с потребителем

Версия: 2013-04-04 - БАВ
