Однофазное реле напряжения РН-111М

Арт: G89615

Прибор для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети

Диапазон срабатывания по U_min: 160...220 В
Диапазон срабатывания по U_max: 230...280 В
Реле минимального и максимального напряжений
Реле времени с задержкой на включение
Выход: реле ~16 А, 250 В
Монтаж: на DIN-рейку, стандарт 5S

В закладки

3 732 руб. Наличие: 1...2 недели

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Реле напряжения РН-111М предназначено для отключения бытовой и промышленной 1-фазной нагрузки 220 В, 50 Гц любой мощности при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети:

При мощности нагрузки до 3,5 кВт (до 16 А) отключение производится непосредственно выходными контактами реле, включенным в разрыв питания нагрузки
При мощности, превышающей 3,5 кВт (16 А) отключение производится магнитным пускателем (МП) соответствующей мощности (МП в комплект не входит), в разрыв питания катушки которого включены выходные контакты реле.

Прибор индицирует действующее значение входного напряжения (цифровой вольтметр) и состояние выходного реле. Dip-переключатели, вынесенные на переднюю панель, легко и свободно выбирают различные режимы работы, удобные потенциометры позволяют выставлять уставки без помощи отвертки, «на горячую».
Характеристика выходных контактов 1–3(4)–6:

Коэффициент мощности	Макс. ток при U ~250 В	Макс. мощн. при замкнутых контактах	Макс. коммутируемая мощность	Макс. длит. доп. напряжение перем/пост	Макс. ток при U =30 В
Cosφ = 0,4 Cosφ = 0,1	5 А 16 А	5000 ВА	4000 ВА	380/150 В	5 А

Технические характеристики:

Параметр	Значение
Номинальное напряжение	220 В
Частота сети	48...52 Гц
Диапазон регулирования: - срабатывания по U_min - срабатывания по U_max - время автоматического повторного включения	160...220 В 230...280 В 5...900 с
Фиксированное время срабатывания по U_max	1 с
Фиксированная задержка отключения по U_min	12 с
Фиксированное время срабатывания при снижении напряжения более 60 В от уставки по U_min	0,2 с
Фиксированное время срабатывания при повышении напряжения более 30 В от уставки по U_max	0,2 с
Максимальный коммутируемый ток (активной нагрузки)	≥ 16 А
Погрешность определения порога срабатывания по напряжению	3 В
Минимальное напряжение, при котором сохраняется работоспособность Максимальное напряжение, при котором сохраняется работоспособность	100 В 420 В
Гистерезис (коэффициент возврата по напряженю)	≥ 5 В
Диапазон рабочих температур	−35...+55°С
Температура хранения	−45...+70°С
Суммарный ток потребления от сети	До 15 мА
Коммутационный ресурс выходных контактов: - под нагрузкой 16 А - под нагрузкой 5 А	≥ 100 тыс. раз ≥ 1 млн. раз
Монтаж	На DIN-рейку, стандарт 5S

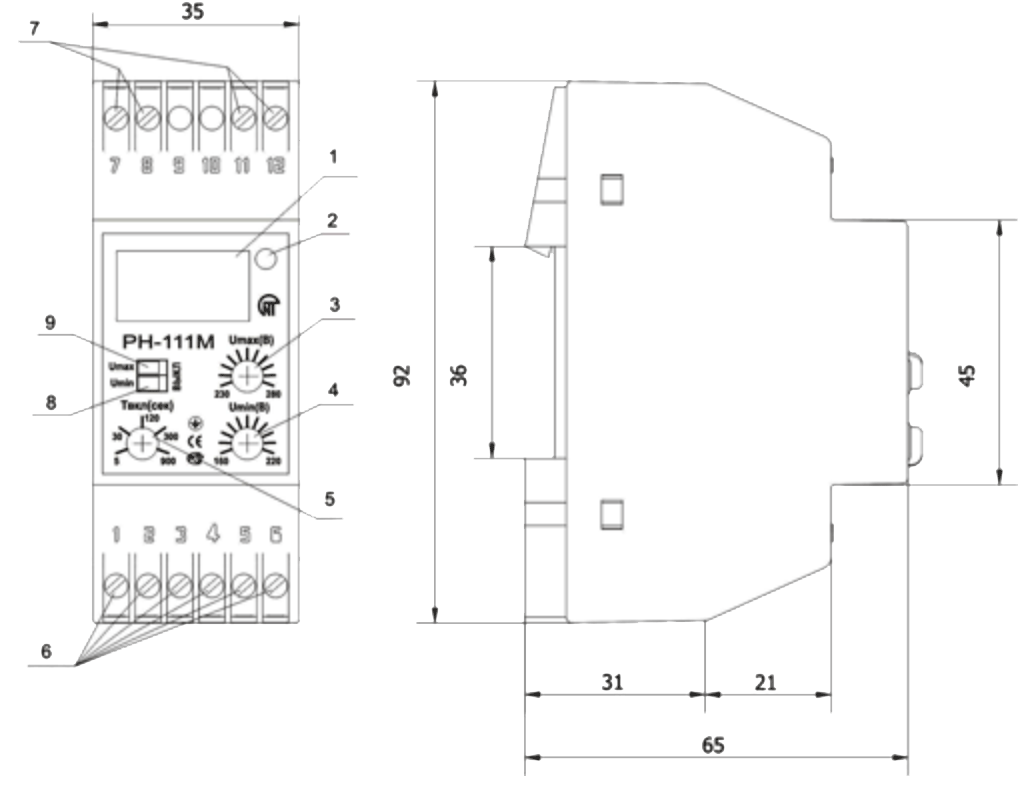

Габаритные размеры, (два модуля типа S)	35×92×65 мм
Вес	≤ 0,15 кг
Климатическое исполнение	УХЛ 3.1
