Устройство защитного отключения (УЗО) GYL9M2 предназначено для защиты электрических цепей от токов утечки, а также для осуществления оперативного управления участками электрических цепей.
УЗО обеспечивают эффективную защиту от токов утечки, автоматически отключая электрическую цепь при обнаружении опасных условий, тем самым предотвращая возможные аварии и минимизируя риск поражения электрическим током.
Область применения:Подходит для работы в офисных, жилых и промышленных объектах, а также для управления оборудованием и зарядными станциями
Особенности:
Технические характеристики:
Параметр
| Значение
|
Количество полюсов | 2 |
Характеристика
| AC или B
|
Номинальный ток
| 63 А
|
Номинальное напряжение
| ~230 В |
Номинальная частота
| 50...60 Гц
|
Напряжение изоляции
| 500 В
|
Номинальная отключающая способность
| 6 кА |
Номинальная остаточная включающая и выключающая способность | 630 А |
Номинальное выдерживаемое импульсное напряжение
| 4 кВ
|
Время отключения | 0,04...0,1 с |
Электрическая износостойкость | > 4000 циклов |
Механическая износостойкость | > 4000 циклов |
Тип защиты | Электромагнитный |
Монтаж
| На DIN-рейку, стандарт 2S |
Степень пылевлагозащиты | IP20
|
Сечение кабеля
| 0,5...25 мм² |
Температура эксплуатации | −25...+60°С |
Температура хранения
| −25...+70°С |
Габаритные размеры
| 82×36×73 мм
|
Вес | 190 г |
Модификации:
Модель | Характеристика | Ток утечки, мА |
GYL9M26303
| АС
| 30 |
GYL9M26330 | АС | 300 |
GYL9MB26303
| B
| 30 |
GYL9MB26330
| B
| 300 |

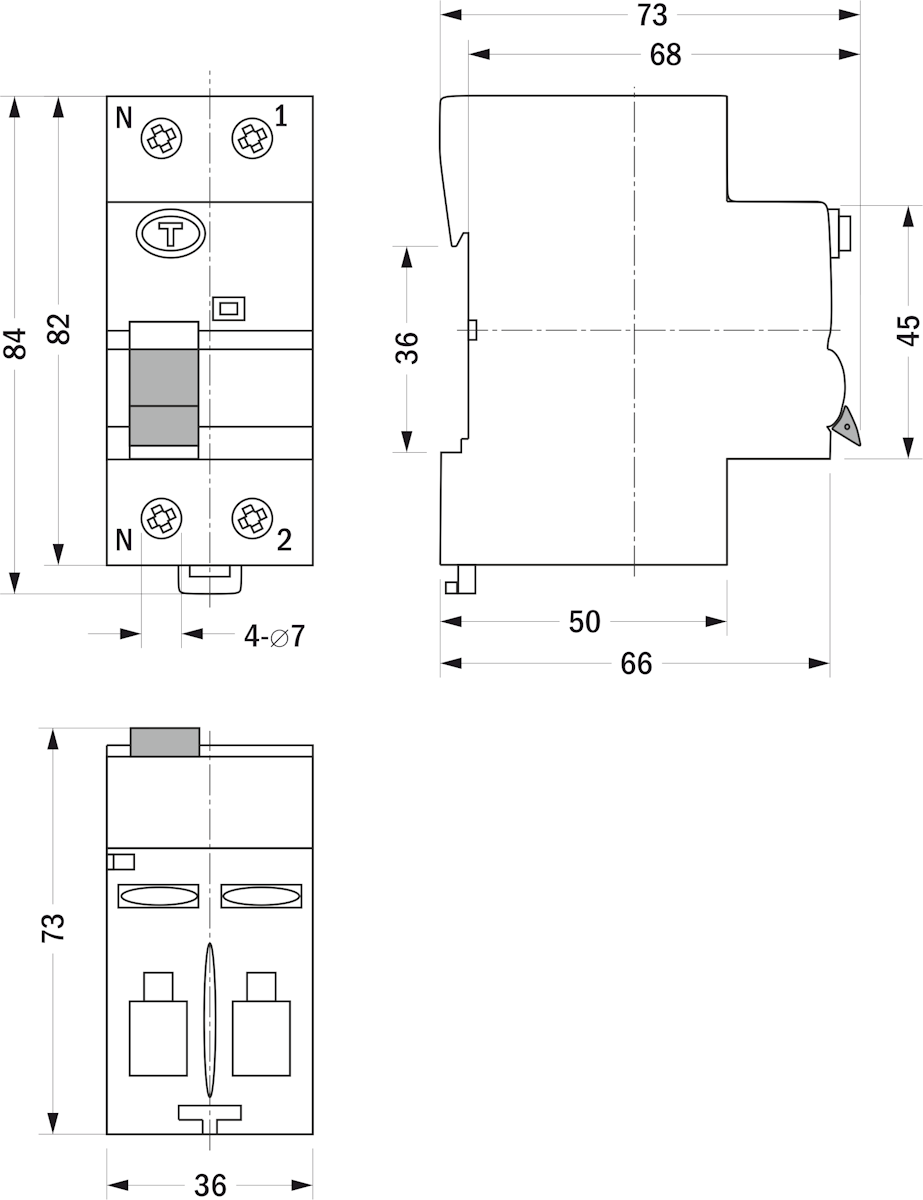

Габаритные размеры |
 |
Версия: 2025-07-07-СДГ
