Анализатор параметров трехфазной сети Omix P99-MAY-3-R-2K-RS485-Eth

Арт: W45952

Прибор для измерения гармоник (2…63) и интергармоник (0,5…63,5) тока и напряжения, фазного напряжения, линейного напряжения, фазной силы тока, частоты тока, тока небаланса, напряжения небаланса, отклонения, колебания и фликера напряжения, коэффициента амплитуды напряжения и К-фактора тока, углов сдвига фаз между током и напряжением, активной мощности, реактивной мощности, полной мощности, коэффициента мощности, активной и реактивной энергии

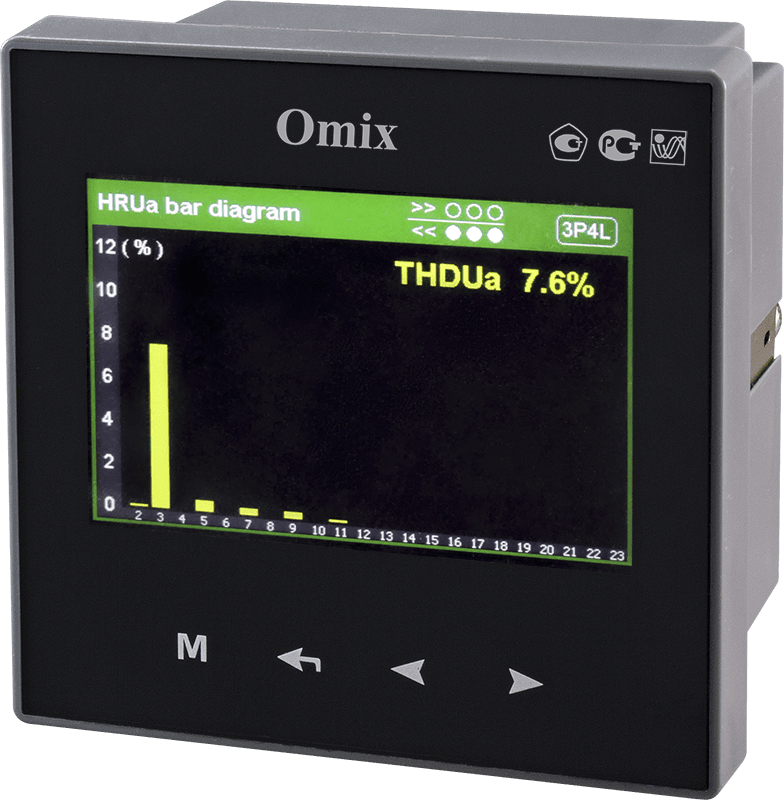

Анализатор гармоник: до 63 включительно, интергармоник: 0,5...63,5
Диапазон измерения напряжения: ~50…600 В (прямое подключение, линейное), ~0...6 МВ (через трансформатор напряжения)
Диапазон измерения силы тока: ~0...5 А или ~0...1 А (прямое подключение), ~0...5 кА (через трансформатор тока)
Диапазон измерения частоты: 40...65 Гц
Диапазон измерения коэффициента мощности: 0...1
Диапазон измерения активной мощности: 0...190 ГВт
Диапазон измерения реактивной мощности: 0...190 ГВАр
Диапазон измерения полной мощности: 0...190 ГВА
Диапазон измерения активной энергии: 0...190 ГВт∙ч
Диапазон измерения реактивной энергии: 0...190 ГВАр∙ч

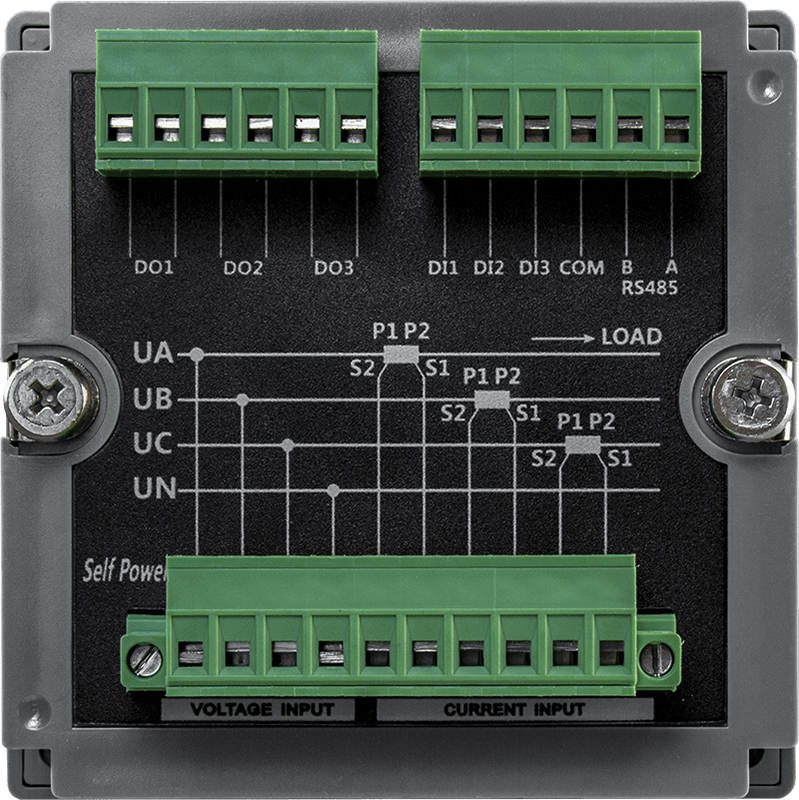

3 дискретных входа (DI) и 2 релейных выхода (DO) ~2 А, 250 В
Память: 256 Мбайт на 6600 событий
Интерфейсы: Ethernet (Modbus TCP) и RS-485 (Modbus RTU)

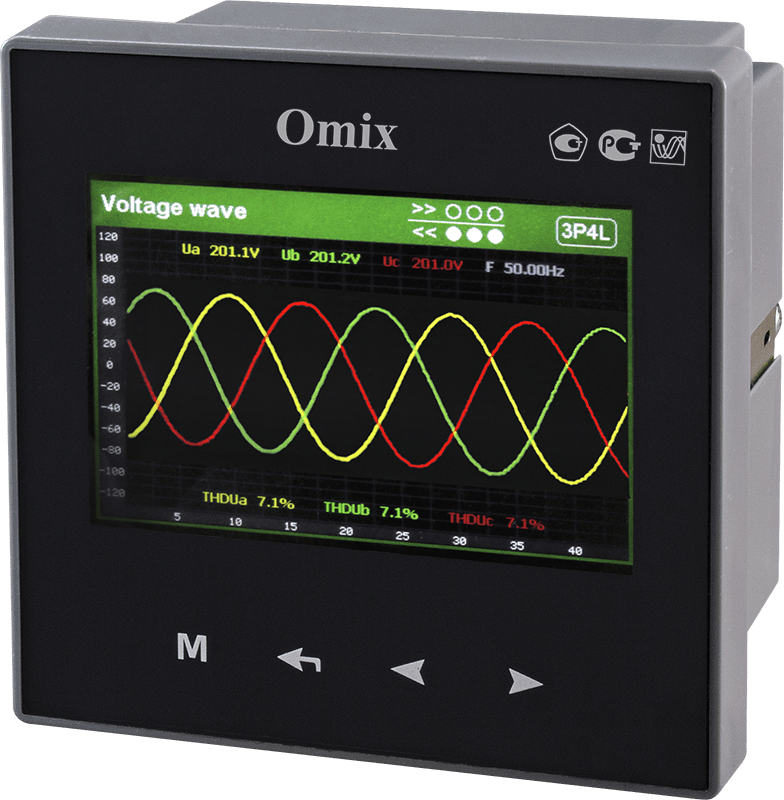

Передача формы сигнала (осциллограмм) тока и напряжения в реальном времени по COM1

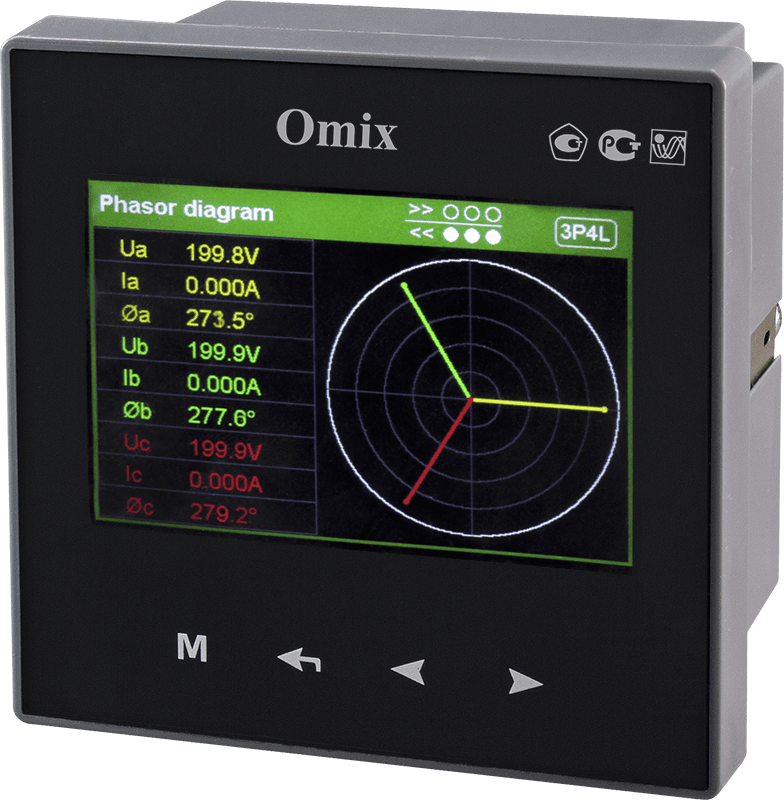

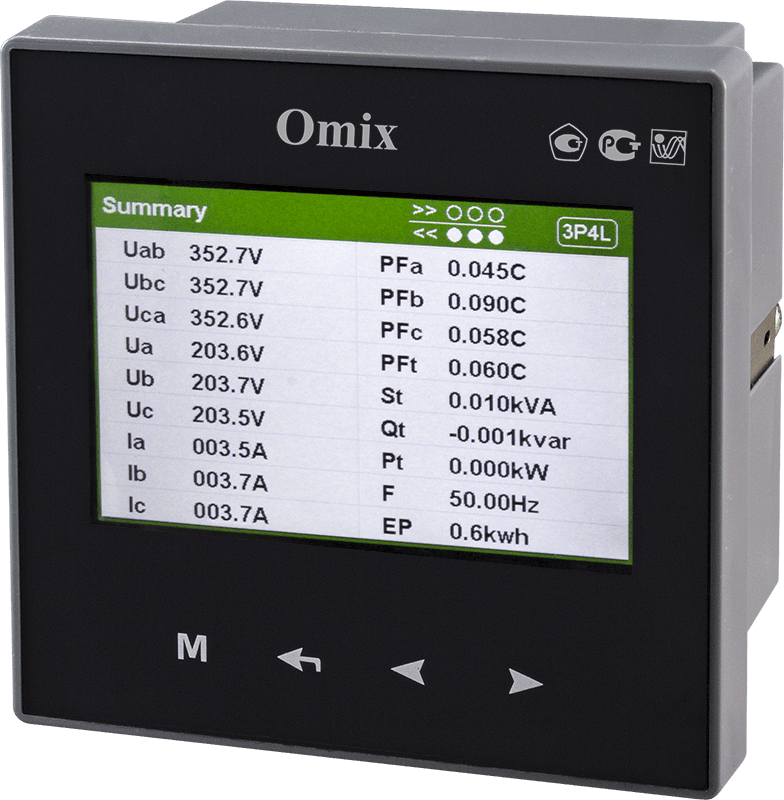

Дисплей: цветной ЖК-дисплей с подсветкой

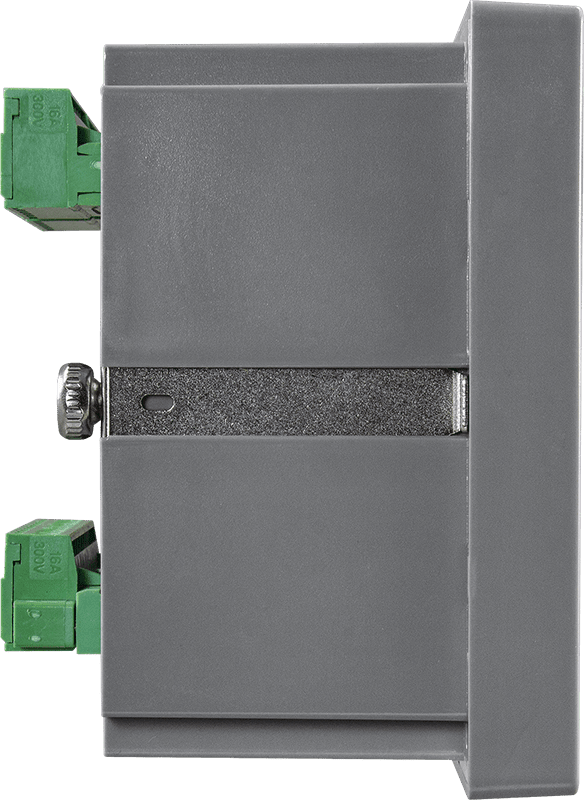

Монтаж: в щит
Функции max/min, среднее
Госреестр № уточняется
Госповерка заказывается отдельно

В закладки

93 275 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Анализатор параметров трехфазной сети Omix P99-MAY-3-R-2K-RS485-Eth предназначен для измерения и анализа качества электроэнергии: гармоник и интергармоник тока и напряжения, фазного и линейного напряжения, фазной силы тока, частоты тока, тока и напряжения небаланса, отклонения, колебания и фликера напряжения, углов сдвига фаз между током и напряжением, активной, реактивной и полной мощности, коэффициента мощности, активной и реактивной энергии

Особенности:

Технические характеристики:

Параметр		Значение
Параметр		Прямое подключение	С трансформатором	Погрешность
Диапазон измерения	силы тока	0...5 А (или 0...1 А)	0...5 кА	±0,2%
	напряжения - линейное - фазное	50...600 В 57,7...450 В	0...6 МВ 0...4,5 МВ
	частоты	40...65 Гц
	коэффициента мощности	0...1
	активной мощности	0...190 ГВт
	реактивной мощности	0...190 ГВАр
	полной мощности	0...190 ГВА
	активной энергии	0...190 ГВт∙ч
	реактивной энергии	0...190 ГВАр∙ч

Параметр	Значение
Класс точности	0,2 — напряжение, ток, частота, коэффициент мощности, активная мощность и активная энергия; 2,0 — реактивная мощность; класс А — измерение гармоник
Анализатор гармоник	до 63 включительно (интергармоники 0,5...63,5)
Импеданс - силы тока - напряжения	≤ 20 мОм ≤ 1 кОм/В
Импульсная константа	10 000 имп/кВт∙ч
Дисплей	Цветной ЖК (TFT), 3,5" 320×480 точек (180 точек на дюйм)
Питание прибора	~50…600 В (трехфазное самопитание от измеряемой сети)
Энергопотребление прибора	≤ 5 ВА по цепи напряжения ≤ 0,5 ВА на фазу по цепи тока
Интерфейсы	Ethernet (Modbus TCP) RS-485 Modbus RTU COM1 — переключаемый протокол передачи осциллограмм
Скорость передачи данных	1200...115 200 бит/с (передача осциллограмм — 256 кбит/с)
Входное устройство	3 дискретных входа (DI)
Выходное устройство	2 реле ~2 А, 250 В (=2 А, 30 В)
Память	256 Мбайт на 6600 событий (длительность записи события 8 с)
Помехоустойчивость	ЭСР ±8 кВ, наносекундные импульсные помехи ±1 кВ, радиочастотное поле 80...1000 МГц, 10 В/м
Электрическая прочность изоляции	> ~2 кВ, 50 Гц, 1 мин сопротивление изоляции > 100 МОм
Условия эксплуатации	−10...+50°С, ≤ 95%RH, без конденсата высота над уровнем моря ≤ 2500 м
Условия хранения	−25...+70°С, ≤ 95%RH
Габаритные размеры (В×Ш×Г)	96×96×90 мм
Размеры врезного отверстия (В×Ш)	92×92 мм

Версия: 2026-08-31-КВА
