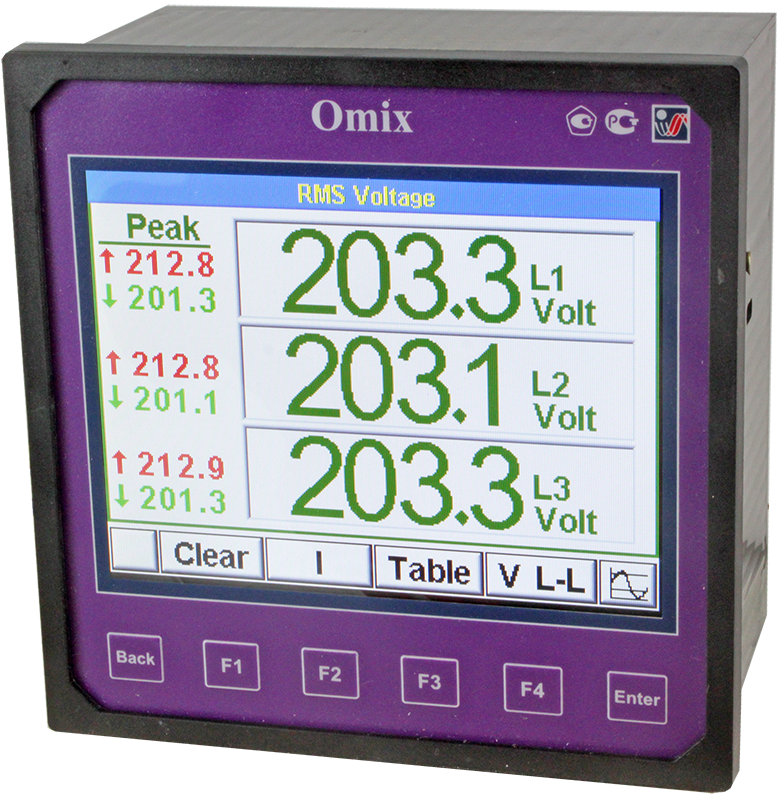

Анализатор параметров трехфазной сети щитовой с регистрацией Omix P1414-MA-3R
Прибор для измерения, индикации и регистрации электрических параметров трехфазной сети переменного тока
- Анализатор гармоник: до 64 включительно
- Диапазон измерения напряжения: ~0…650 В (прямое подключение), ~0…500 кВ (с трансформатором)
- Диапазон измерения cилы тока: ~0...6 А (прямое подключение), ~0...500 кА (с трансформатором)
- Погрешность: ±(0,1% + 1 е.м.р.)
- Количество фаз: 3
- Интерфейсы RS-232, RS-485, Ethernet 10 BASE-T
- Max/min
Госреестр № 64439-16
Анализатор параметров трехфазной сети щитовой с регистрацией Omix P1414-MA-3R предназначен для измерения, индикации и регистрации электрических параметров трехфазной сети переменного тока
ОСОБЕННОСТИ:
Версия: 2015-05-15-КВА
ОСОБЕННОСТИ:
- Возможность подключения трансформаторов тока и напряжения

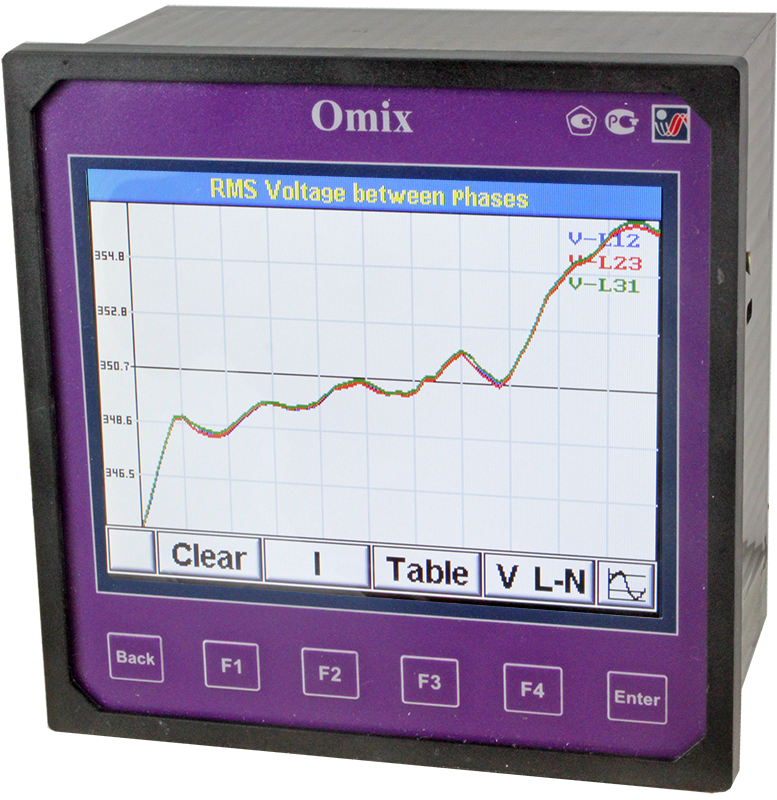

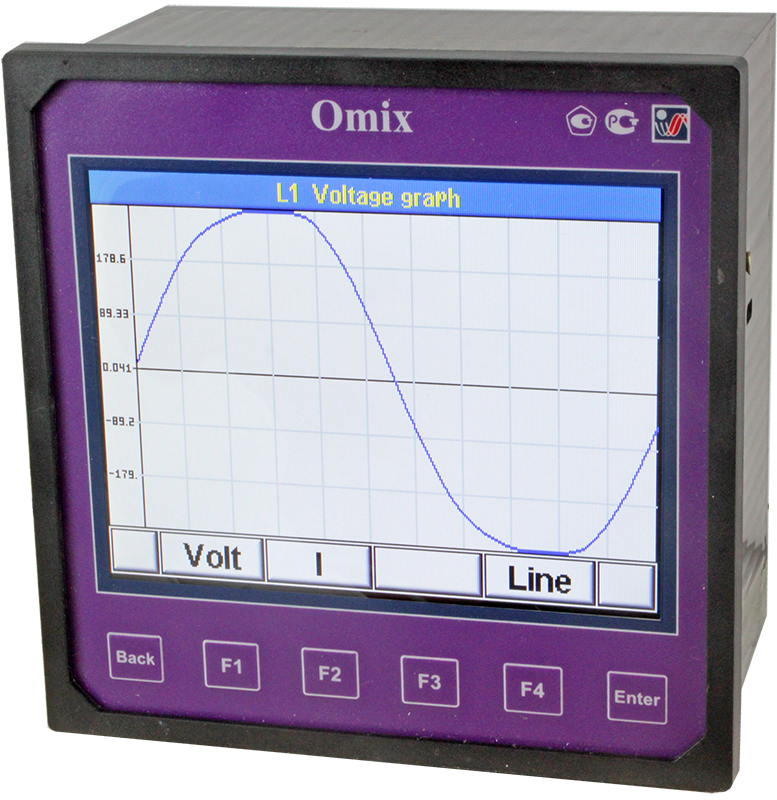

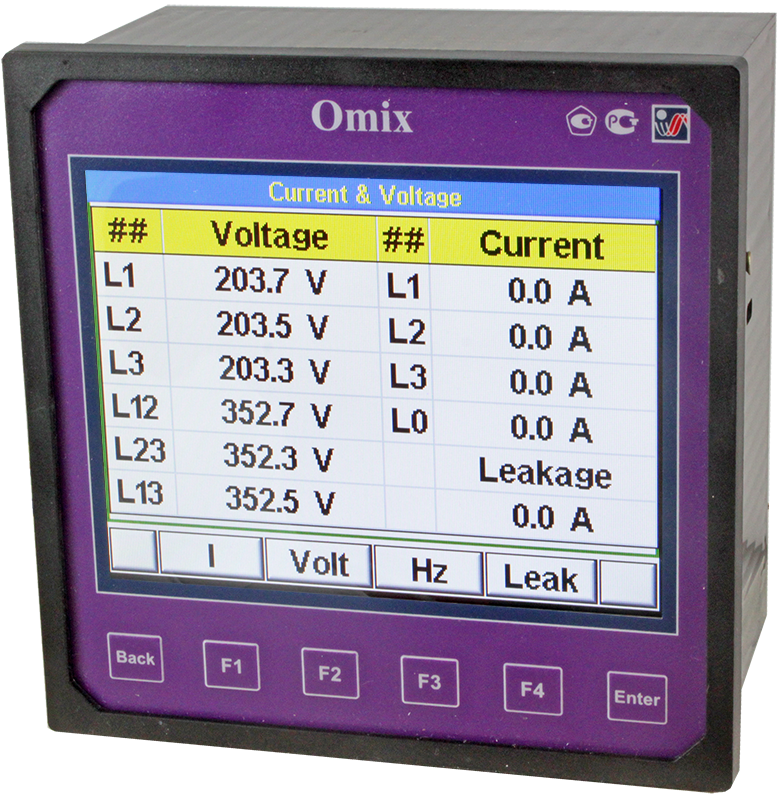

- Цветной графический индикатор
- Регистрация данных
- Flash-память 1 МБ (до 2 лет непрерывной записи)
- Встроенный web-интерфейс
| Параметр
| Значение | ||
| Прямое подключение
| С трансформатором
| ||
| Диапазон измерения
| силы тока
| 0…6 А
| 0…500 кА
|
| напряжения L-N
| 0…650 В
| 0…500 кВ | |
| активной мощности
| 0…100 ГВт
| ||
| реактивной мощности
| 0…100 ГВАр | ||
| полной мощности
| 0…100 ГВА | ||
| частоты
| 45…65 Гц
| ||
| cos φ | −1…1
| ||
| активной энергии
| 0…100 ТВт·ч | ||
| реактивной энергии
| 0…100 ТВАр·ч | ||
| полной энергии
| 0…100 ТВА·ч | ||

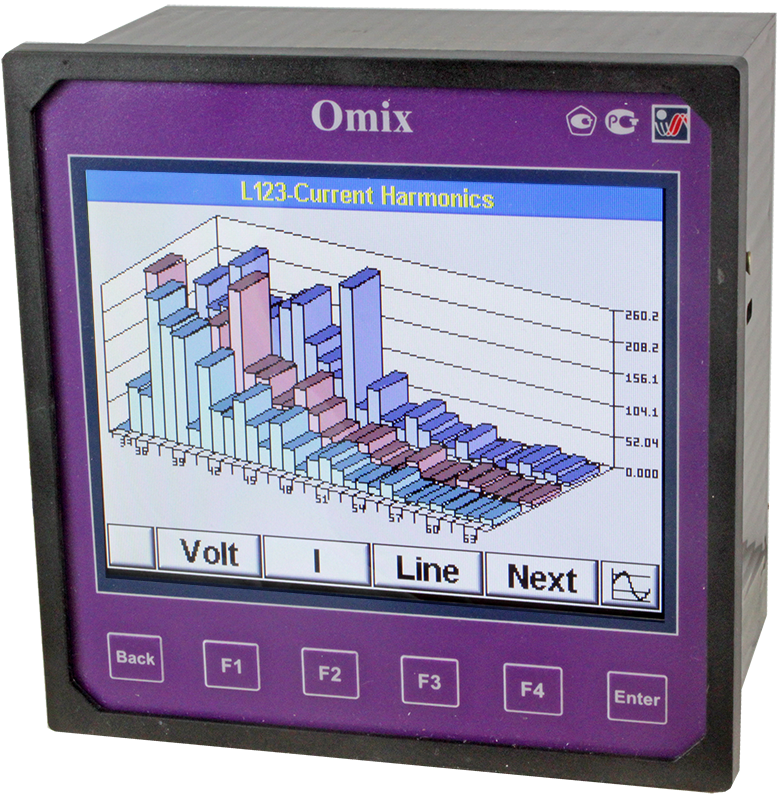

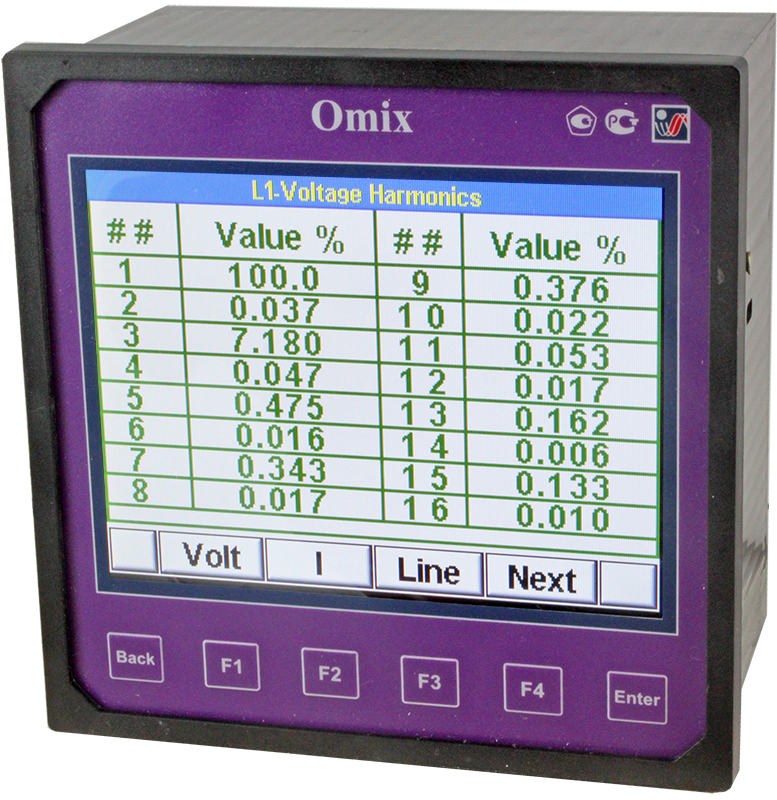

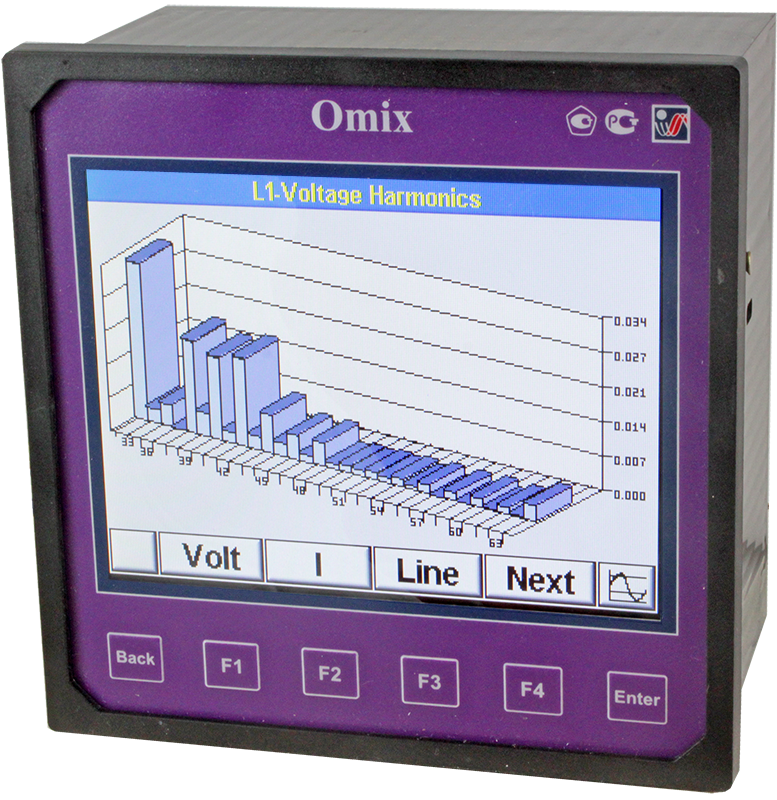

| Анализатор гармоник
| до 64 включительно
| ||
| Погрешность
| ±(0,1% + 1 е.м.р.) | ||
| Индикатор
| 5,7" цветной графический, 160×128 точек
| ||
| Регистрация
| Flash-память 1 МБ (до 2 лет непрерывной записи)
| ||
| Интерфейс
| RS-232, RS-485, Ethernet 10 BASE-T
| ||
| Потребляемая мощность
| < 30 ВА
| ||
| Питание
| ∼90…250 В, 50…60 Гц, =110…280 В | ||
| Условия эксплуатации
| Температура
| −20…50°C | |
| Влажность
| 0…90%RH
| ||
| Монтаж
| В щит
| ||
| Габаритные размеры
| 144×144×100 мм
| ||
| Габаритные размеры врезного отверстия
| 137×137 мм | ||
| Габаритные размеры |
 |
Версия: 2015-05-15-КВА
Документация и схемы
| Схема | Размер | Файл |
| Схема подключения | 0.05 Мб |  |
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 05.12.2013 | 20.95 Мб |  |
| Программное обеспечение для ПК | 22.06.2011 | 7.62 Мб |  |
| Свидетельство об утверждении типа средств измерения | 09.08.2016 | 1.25 Мб |  |
| Сертификат соответствия | 27.06.2016 | 0.41 Мб |  |
| «ARC.OPCServer» ПО для внедрения прибора в SCADA системы | 05.06.2014 | 2.88 Мб | |
