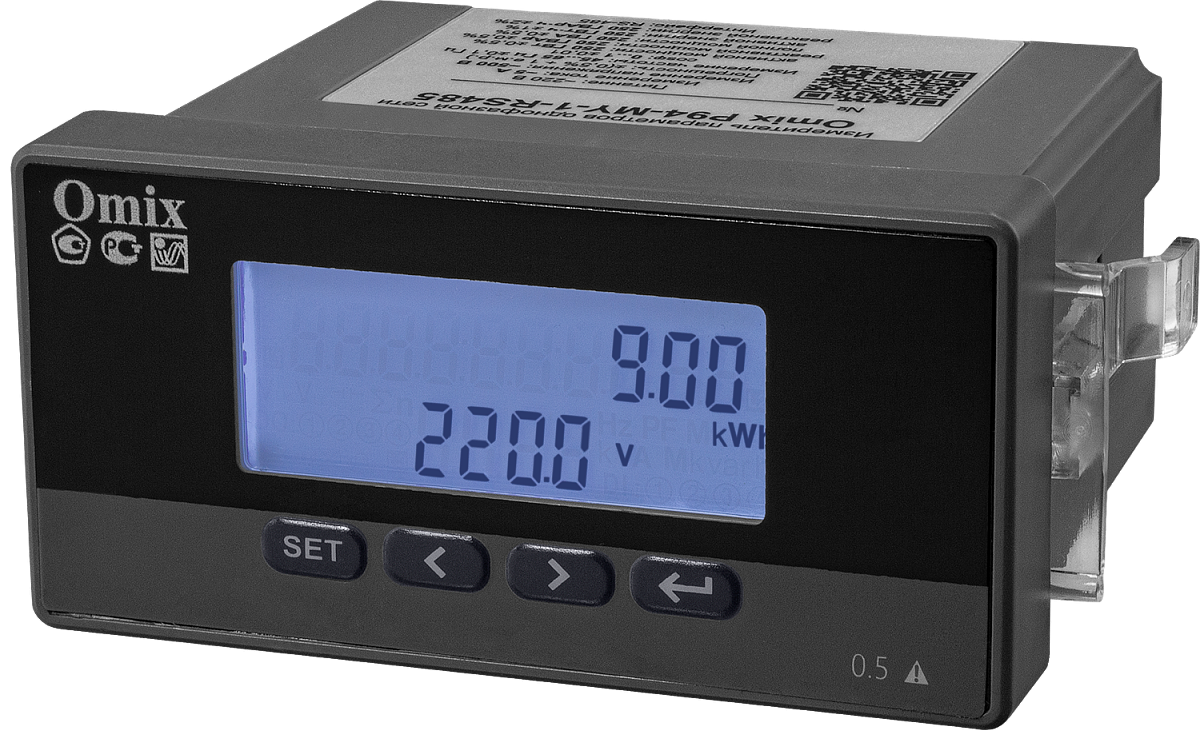

Мультиметр однофазный щитовой Omix P94-MLY-1-0.5-RS485
Прибор для измерения напряжения, силы тока, частоты тока, активной мощности, реактивной мощности, коэффициента мощности, активной энергии и реактивной энергии
- Диапазон измерения напряжения: ~0…500 В (прямое подключение), ~0...5 МВ (через трансформатор напряжения)
- Диапазон измерения силы тока: ~0...5 А (прямое подключение), ~0...50 кА (через трансформатор тока)
- Диапазон измерения частоты: 45...65 Гц
- Диапазон измерения коэффициента мощности: 0...1
- Диапазон измерения активной мощности: 0...250 ГВт
- Диапазон измерения реактивной мощности: 0...250 ГВАр
- Диапазон измерения полной мощности: 0...250 ГВА
- Диапазон измерения активной энергии: 0...250 ГВт∙ч
- Диапазон измерения реактивной энергии: 0...250 ГВАр∙ч
- Дисплей: 8-разрядный ЖК
- Интерфейс RS-485
- Монтаж: в щит
Госреестр № 64439-16
Мультиметр однофазный щитовой Omix P94-MLY-1-0.5-RS485 предназначен для измерения напряжения, силы тока, частоты тока, активной мощности, реактивной мощности, коэффициента мощности, активной энергии и реактивной энергии
Особенности:
Версия : 2017-08-25-КВА
Особенности:

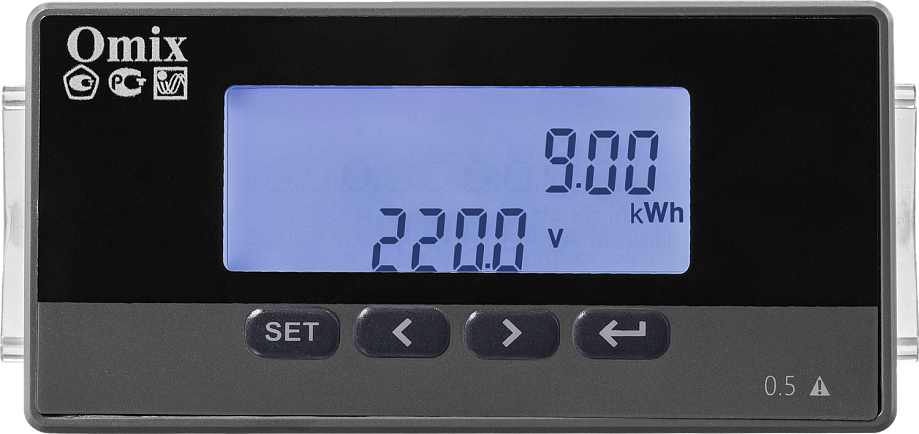

- 8-разрядный ЖК-дисплей с подсветкой позволяет отображать измеренные параметры с высокой точностью
- Возможность подключения через трансформаторы тока и напряжения
- Может выдерживать длительные перегрузки в 1,2 раза, а также кратковременные перегрузки в 2 раза в течение 1 с
- Щитовой корпус
| Параметр
| Значение
| |||
| Прямое подключение
| С трансформатором
| Погрешность
| ||
| Диапазон измерения
| силы тока
| 0...5 А
| 0...50 кА
| ±0,5%
|
| напряжения
| 0...500 В
| 0...5 МВ
| ||
| частоты
| 45...65 Гц
| ±0,1 Гц
| ||
| коэффициента мощности
| 0...1
| ±0,01
| ||
| активной мощности
| 0...250 ГВт
| ±0,5%
| ||
| реактивной мощности
| 0...250 ГВАр
| ±1,0%
| ||
| полной мощности
| 0...250 ГВА
| ±0,5% | ||
| активной энергии
| 0...250 ГВт∙ч
| ±0,5% | ||
| реактивной энергии
| 0...250 ГВАр∙ч
| ±0,5% | ||
| Параметр | Значение |
| Питание
| ≅85...265 В, 50...60 Гц
|
| Энергопотребление прибора
| < 3 ВА
|
| Интерфейс
| RS-485 Modbus RTU
|
| Скорость передачи данных
| 1200...9600 бит/с
|
| Условия эксплуатации
| −10...55°С, ≤ 80%RH
|
| Условия хранения
| −20...+70°С, ≤ 80%RH |

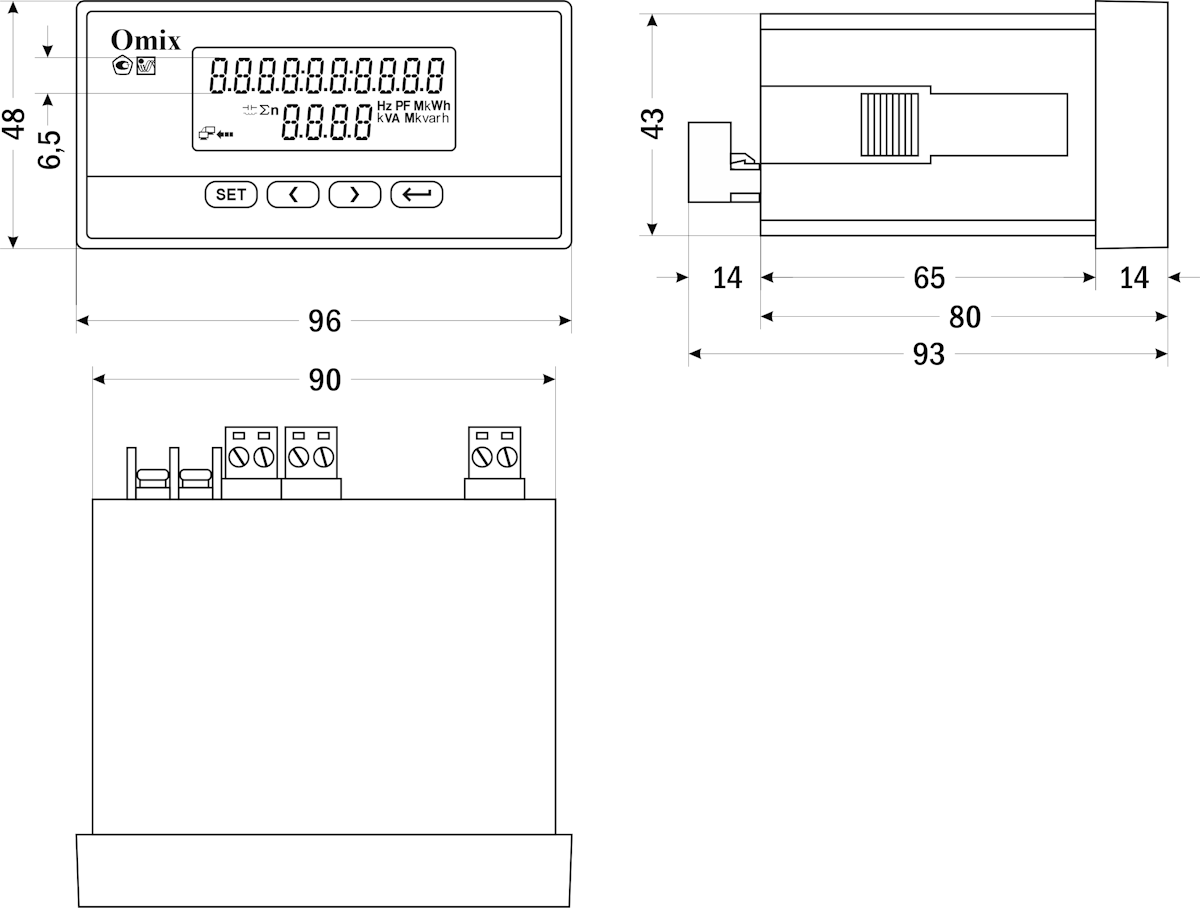

| Габаритные размеры
| 96×48×89 мм
|
| Размеры врезного отверстия
|
92×44 мм
|
| Вес
| 251 г |
| Габаритные размеры |
 |
Версия : 2017-08-25-КВА
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 18.11.2017 | 0.55 Мб |  |
