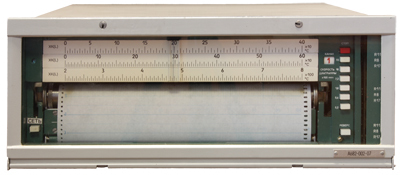

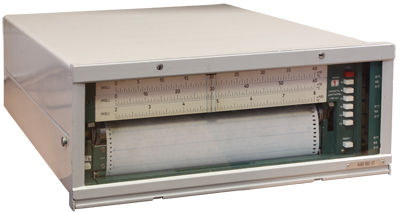

Регистратор А682, А 650М
Приборы измерения и регистрации ГСП А682, А650М.
Предназначены для измерения и регистрации входных сигналов напряжения и силы постоянного тока, также различных неэлектрических величин, преобразованных в унифицированные входные сигналы напряжения, силы тока и сопротивления.
А682, А650М, отгружаемые со склада, проходят предпродажную проверку и настройку в течение 2…4 недель.
- Число каналов: 1; 2; 12
- Погрешность: ±0,25...0,5%
- Питание: ~187...242 В, 51 Гц
Госреестр № 12947-91
Предназначены для измерения и регистрации входных сигналов напряжения и силы постоянного тока, также различных неэлектрических величин, преобразованных в унифицированные входные сигналы напряжения, силы тока и сопротивления.
По числу измеряемых величин различают одно-и двухканальные приборы с непрерывной регистрацией и 12-канальные приборы и устройства с отпечатыванием точки и индекса датчика на рулонной диаграммной ленте шириной 250 мм. Выбор номеров регистрируемых датчиков, установка скорости продвижения диаграммной ленты и длительности цикла регистрации осуществляются оператором с помощью кнопочных переключателей.
Устройство А682 состоит из смонтированных в один корпус 12-канального прибора А550-002 и блока нормализации, который последовательно во времени преобразует входные сигналы от датчиков Х1...Х12 в выходные сигналы 0...5 В и подает на вход прибора. Имеют стальной корпус, который защищает их от внешних механических воздействий, а также выполняет роль магнитного экрана.
А682, А650М, отгружаемые со склада, проходят предпродажную проверку и настройку в течение 2…4 недель.
Используются для:
- химической промышленности
- металлургической промышленности
- энергетической промышленности
- научных исследований
технические характеристики:
| Параметры
| Значение |
| Диапазон изменения входных сигналов
|
По напряжению: 0...10 мВ, 0...50 мВ, 0... 100 мВ
По силе тока: 0...5, 0...20, 4...20 мА
|
| Предел допускаемого значения основной погрешности
|
По показаниям: ±0,25%
По регистрации: ±0,5% |
| Быстродействие | 0,5; 1 с
|
| Периоды (циклы регистрации) многоканальных приборов | 1; 3; 6; 24; 72 с
|
| Число каналов | 1; 2; 12 |
| Питание | ~187...242 В, 51 Гц
|
| Исполнение | Щитовое |
| Поле записи приборов | 60×250 мм
|
| Габаритные размеры
|
|
| Вес
|
|
| Документ | Дата изменения | Размер | Файл |
| Сертификат №18765 от 04.11.2004 | 06.09.2011 | 0.09 Мб |  |
Тип
|
Исполнение
|
Кол-во каналов
|
Вход
|
Год
|
Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
|
Тип
|
Исполнение
|
Кол-во каналов
|
Вход
|
Год
|
Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| А682 | стоечное | 12 | ТХА(K) | до 2005 | Со склада | 22185 руб. |
| А682 | стоечное | 12 | ТХК(L) | до 2005 | Со склада | 22185 руб. |
| А682 | стоечное | 12 | 100М | до 2005 | Со склада | 22185 руб. |
| А682 | стоечное | 12 | на заказ | до 2005 | Со склада | 22185 руб. |
|
