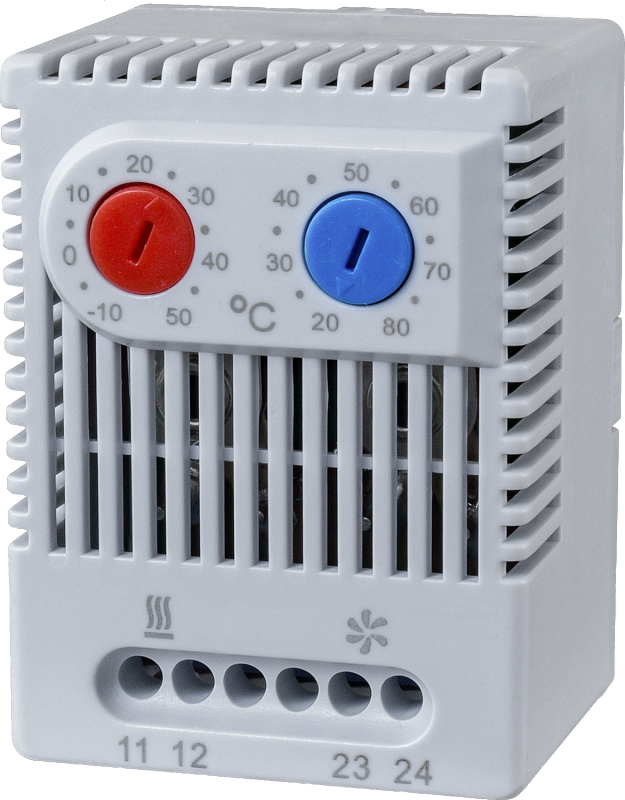

Термостат OGD-011
Прибор для поддержания температуры в жилом или производственном помещении, офисе и др. за счет управления исполнительными устройствами (калориферами, приборами охлаждения, вентиляторами, теплообменниками), а также для включения сигнальных устройств
- Диапазоны регулирования температуры: −10...50°C или 0...60°C или −10...50°C, 20...80°C
- 2 реле: ~10 (2) A, 250 В
- 2 биметаллических термостата в одном корпусе
- Управление одновременно нагревателями и устройствами охлаждения, для каждого устройства – своя поворотная шкала
- Монтаж: на DIN-рейку
Термостат OGD-11 предназначен для поддержания температуры в жилом или производственном помещении, офисе и др. за счет управления исполнительными устройствами (калориферами, приборами охлаждения, вентиляторами, теплообменниками), а также для включения сигнальных устройств Особенности:
* Для определения реально устанавливаемого значения макс. гистерезис должен быть прибавлен к требуемой минимальной температуре. Например: требуемая мин. температура в помещении: +5°C; гистерезис (разница между вкл. и выкл.): +11 (7 ± 4)°C; необходимое деление поворотной шкалы: +16°C
Версия: 2018-01-30-КВА
- Не требует питания
- Раздельно настраиваемые температуры
- Высокая коммутационная способность
- Легкий доступ к клеммам
- Крепление зажимом
| Параметр
| Значение
|
| Диапазоны регулирования температуры*
| −10...50°C или 0...60°C или −10...50°C, 20...80°C |
| Дифференциал
| 7 ± 4°С |
| Чувствительный элемент
| Термобиметалл
|
| Тип контакта
| Щелчковый контакт
|
| Реле
| 2 реле ~10 (2*) A, 250 В |
| Количество срабатываний реле
| > 100 000 циклов
|
| Максимальный пусковой ток
| ~16 А за 10 с
|
| Подключение
| 4-полюсный зажим 2,5 мм², многопроволочный провод с кабельным зажимом 1,5 мм² (макс. вращающий момент 0,5 Н·м)
|
| Допуски
| VDE и UL предусмотрены
|
| Условия эксплуатации и хранения
| −40...80°C, ≤ 90%RH (без образования конденсата) |
| Температура хранения
| −45...80°C |
| Монтажное положение | Любое
|
| Габаритные размеры
| 67×50×47 мм |
| Вес | 90 г |

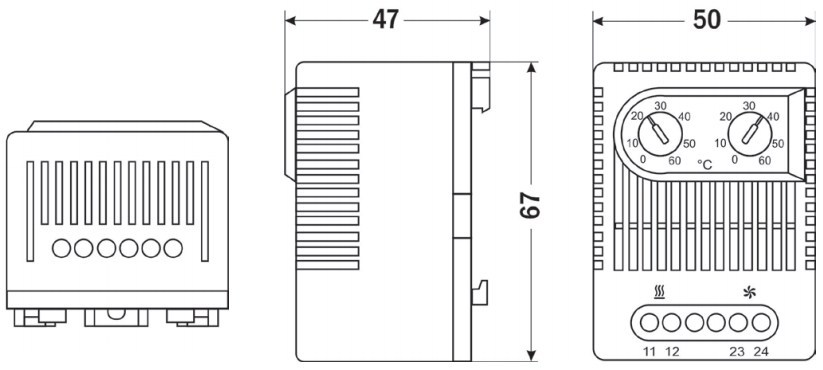

| Габаритные размеры
|
 |
Версия: 2018-01-30-КВА
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 31.01.2018 | 0.3 Мб |  |
| Декларация о соответствии | 23.05.2016 | 0.77 Мб | |
