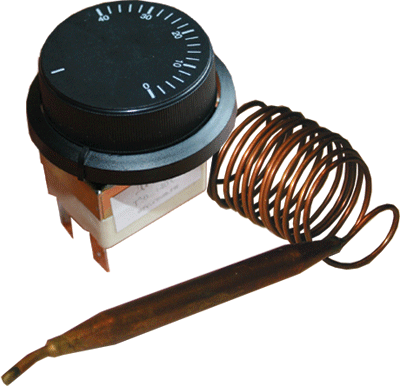

Термостат капиллярный ДР-Т-5с

Арт: E88736

Прибор для автоматического поддержания температуры жидких или газообразных сред

Диапазоны регулирования температуры: 0...+40°C
Дифференциал: +2...+10°С (в зависимости от диапазона)
Реле: ~16 А, 220 В
Материал термобаллона: латунь
Монтаж: в щит

В закладки

491 руб. Наличие: На складе

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Термостат ДР-Т-5с с переключающимися контактами предназначен для автоматического поддержания температуры жидких или газообразных сред, неагрессивных к материалу термобаллона. Может использоваться для управления исполнительными устройствами (калориферами, приборами нагрева, теплообменниками, вентиляторами и т.д.), а также для включения сигнальных устройств.
Принцип работы основан на свойстве объемного температурного расширения. Чувствительным элементом является термобаллон из латуни. Жидкость, находящаяся в баллоне термостата, нагревается, расширяется, и через капиллярную трубку избыточный объем переходит в сильфон. Сильфон удлиняется и пере дает усилие на контактную группу, замыкается группа контактов, работающая на охлаждение. Когда температура среды понижается, жидкость в баллоне термостата остывает, сильфон уменьшается, давление с контакта пропадает, замыкается другая группа контактов, работающая на нагрев. Таким образом осуществляется автоматическое поддержание заданной температуры в системе.

Особенности:

Капиллярные термостаты
Работа на нагрев или охлаждение
Установка температуры при помощи поворотной шкалы
Не требуют питания
Ламели для подключения в комплекте

Технические характеристики:

Параметр	Значение
Диапазоны регулирования температуры	0...+40°C
Погрешность	±4°С
Дифференциал	+2...+10°С (в зависимости от диапазона)
Реле	~16 А, 220 В
Крепление	Щитовое
Длина капилляра	900 мм
Диаметр термобаллона (D)	6 мм
Длина термобаллона	150 мм
Габаритные размеры	62×43×43 мм
Вес	83 г

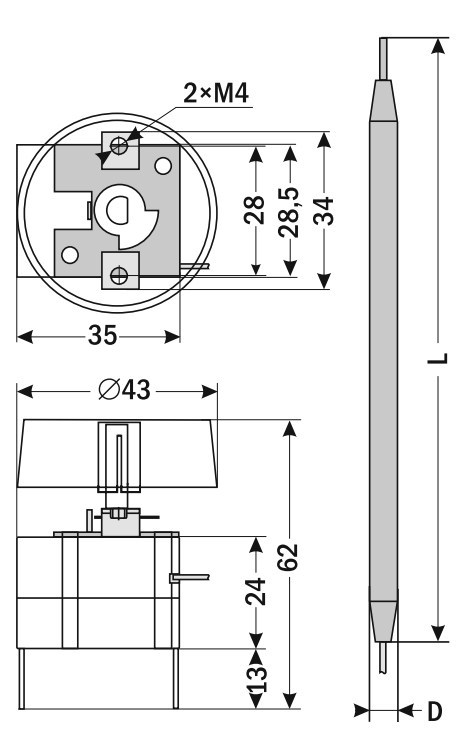

Габаритные размеры

Версия: 2022-03-17-ЛВС

Документация и схемы

Схема	Размер	Файл

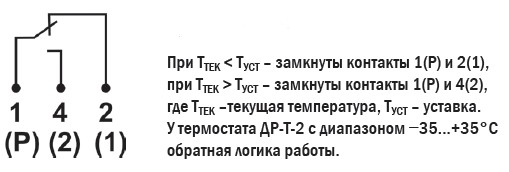

Схема подключения	0.02 Мб

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации (версия 2020 г.)	11.10.2022	0.91 Мб
Декларация о соответствии	23.05.2016	0.77 Мб
