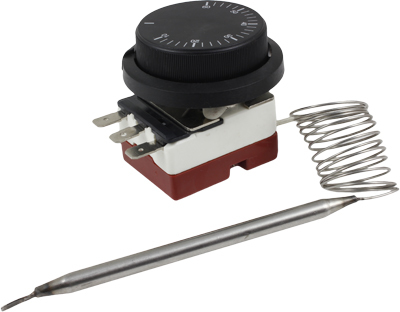

Термостат капиллярный ДР-Т-2с

Прибор для автоматического поддержания температуры жидких или газообразных сред

Диапазоны регулирования температуры: −35...+35°C, 0...+40°C, +10…+60°C
Дифференциал: +2...+10°С (в зависимости от диапазона)
Реле: ~16 А, 220 В
Материал термобаллона: нержавеющая сталь
Монтаж: в щит

В закладки

от 429 руб. Наличие: На складе Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1)
Все модификации ()
Отзывы (0)

Термостат ДР-Т-2с с переключающимися контактами предназначен для автоматического поддержания температуры жидких или газообразных сред, неагрессивных к материалу термобаллона. Может использоваться для управления исполнительными устройствами (калориферами, приборами нагрева, теплообменниками, вентиляторами и т.д.), а также для включения сигнальных устройств.
Принцип работы основан на свойстве объемного температурного расширения. Чувствительным элементом является термобаллон из нержавеющей стали. Жидкость, находящаяся в баллоне термостата, нагревается, расширяется, и через капиллярную трубку избыточный объем переходит в сильфон. Сильфон удлиняется и пере дает усилие на контактную группу, замыкается группа контактов, работающая на охлаждение. Когда температура среды понижается, жидкость в баллоне термостата остывает, сильфон уменьшается, давление с контакта пропадает, замыкается другая группа контактов, работающая на нагрев. Таким образом осуществляется автоматическое поддержание заданной температуры в системе.

Особенности:

Капиллярные термостаты
Работа на нагрев или охлаждение
Установка температуры при помощи поворотной шкалы
Не требуют питания
Ламели для подключения в комплекте

Технические характеристики:

Параметр	Значение
Дифференциал	+2...+10°С (в зависимости от диапазона)
Реле	~16 А, 220 В
Крепление	Щитовое
Габаритные размеры	46×35×54 мм
Вес	78 г

Диапазоны регулирования температуры, °C	Длина капилляра, мм	Длина термобаллона (L), мм	Диаметр термобаллона (D), мм
−35...+35	1000	105	6
0...+40°C	940	150	6
+10…+60	940	125	6

Габаритные размеры

Версия: 2022-03-17-ЛВС

Документация и схемы

Схема	Размер	Файл

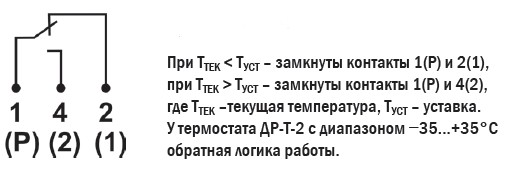

Схема подключения	0.02 Мб

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации (версия 2020 г.)	11.10.2022	0.91 Мб
Руководство по эксплуатации (версия 2019 г.)	26.05.2020	0.4 Мб
Декларация о соответствии	23.05.2016	0.77 Мб

Артикул	Диапазон измерения, °С	Срок поставки	Стоимость
-35...+35 0...+40 +10...+60

Артикул	Диапазон измерения, °С	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Диапазон измерения, °С	Срок поставки	Стоимость
M33781	0...+40	Со склада	429 руб. – +

Артикул	Диапазон измерения, °С	Срок поставки	Стоимость

Отзывы на этот товар пока отсутствуют.
