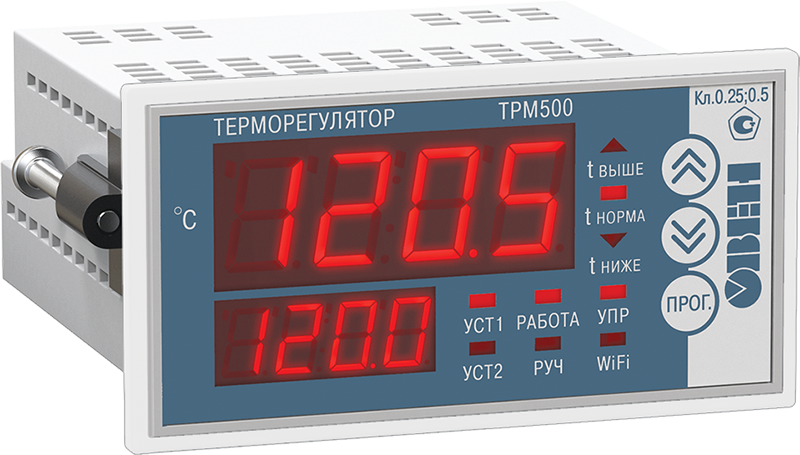

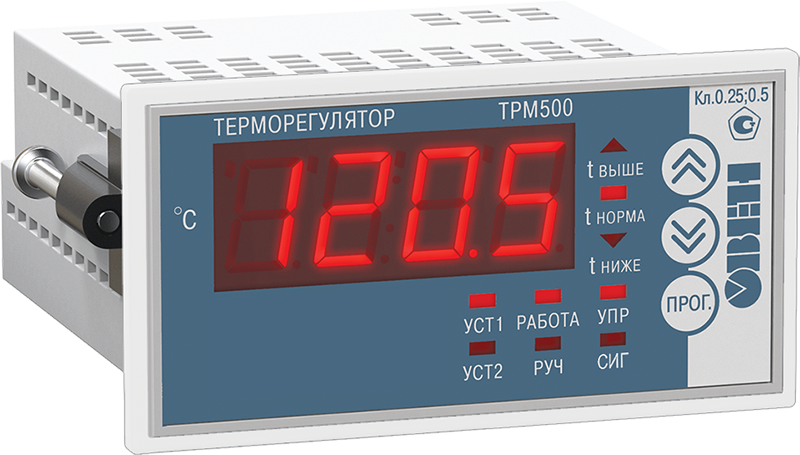

Измеритель-регулятор температуры ОВЕН ТРМ500

Прибор для регулирования температуры в технологических процессах, в которых требуется управление температурой

Время опроса входных каналов 0,2 с; 0,3 с
Погрешность: ±0,5% ±0,25%
2 встроенных выходных реле: ~5 А, 220 В (30 А - опция)
Дистанционное управление запуском/остановкой
Универсальный вход для подключения первичных преобразователей широкого спектра
Сигнализация о входе температуры в заданную зону
Модуль Wi-Fi для удаленного управления прибором (опция)
Монтаж в щит

В закладки

от 4 920 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Промышленный терморегулятор ТРМ500 предназначен для управления процессами поддержания температуры в печах, термопласт автоматах, в том числе управление горячеканальными прессформами, экструдерах, термопрессах, машинах для выдува ПЭТ тары, гомогенизаторах, запайщиках, термоусадочном оборудовании, оборудовании для термоформинга, термопрессах (перенос изображений), оборудовании для производства строительных материалов (хозблоки, пеноблоки и т.п.), сушилках и другого оборудования в работе которого требуется управление температурой.

Функции:

Управление температурой по “on\off” или “ПИД” закону
Светодиодная индикация нахождения температуре в заданной зоне
Сигнализация о входе температуры в заданную зону при помощи 1-го или 2-х реле
По команде дискретного входа:

- смена уставки с одного предустановленного значения на другое

- перевод работы прибора в ручной режим управления

- перевод из “Стоп” - “Пуск”

Функции с Wi-Fi (опция):

Управление температурой со смартфона из любой точки мира
Мобильное приложение OwenDeviceControl адаптировано для управления температурой
Доступ к графикам параметров измерения и управления за последние 90 дней
Push-уведомления при аварийных отклонениях температуры в зоне регулирования
Сохранение аварийных событий в журнале аварий
Контроль за температурой при помощи экранного виджета на смартфоне

Входы:

Один универсальный вход для измерения температуры при помощи ТС и ТП
ТС по: 2х, 3х, 4х проводной схеме
Встроенная компенсация температуры холодных концов термопары
Поддержка всех распространенных в РОССИИ датчиков температуры
Класс точности: ТС - 0.25%, ПТ - 0.5%
Один дискретный вход для переключения режимов работы прибора

Выходы:

3 выхода для управления или сигнализации
Выход 1: реле для управления или сигнализации. Нагрузкой до 5 А или 30 А
Выход 2: выход для управления твердотельными реле (0-5 В)
Выход 3: выход для сигнализации (до 5 А)

Технические характеристики:

Параметр	Значение
Напряжение питания	~96…264 В
Потребляемая мощность	≤ 5 Вт
Поддержка типов датчиков - ТС - ТП	50\100\500\1000 (М, Сu, П, Pt), 53М L, J, N, K, T, S, R, B, A-1, A-2, A-3
Основная приведенная погрешность - ТС - ТП	0,25% 0,5%
Время опроса входа - ТС - ТП	0,3 с (3-х проводная схема подключения) 0,2 с (2-х и 4-х проводная схема подключения) 0,2 с
Схема подключения ТС	2-х, 3-х или 4-х проводная
Компенсация холодных концов ТП	встроенная
Сопротивление линий связи «прибор-датчик» - ТС - ТП	≤ 15 Ом ≤ 100 Ом
Сопротивление внешнего ключа - в замкнутом состоянии - в разомкнутом состоянии	≤ 70 Ом ≤ 1000 Ом
Типы ВУ - выход 1 - выход 2 - выход 3	Реле электромеханическое 5 А (стандарт) \ 30 А (опция) * Логический выход под управление ТТР Реле электромеханическое 3А
Логические уровни выхода 3 (для ТТР) - низкий уровень (ТТР закрыто) - высокий уровень (ТТР открыто)	0 В 4…5,5 В
Допустимый ток на выходе 3 (для ТТР)	25…40 мА
Условия эксплуатации	−20...+50°C 30...80%RH
Защита	IP54
Тип корпуса	Щ2
Монтаж	В щит
Габаритные размеры	48×96×100 мм

* Для продления срока службы приборов ТРМ500-Щ2.30А при управлении нагрузкой через ВУ №1 (э/м реле 30А) рекомендуется увеличивать период следования управляющих импульсов (параметр Prd в меню настройки). Особенно это критично при коммутации нагрузки током выше 5 А.

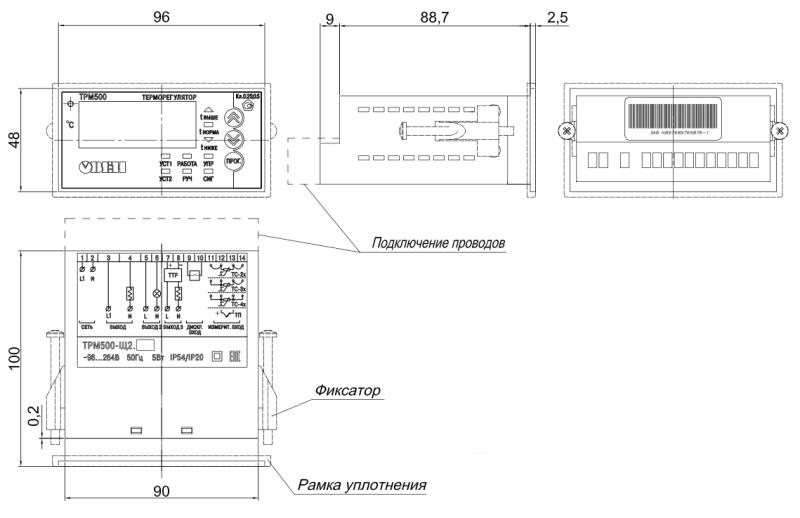

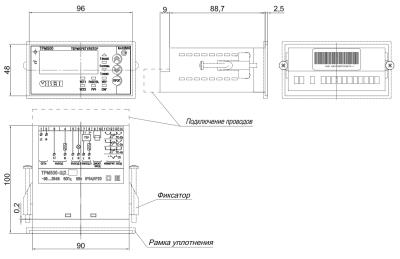

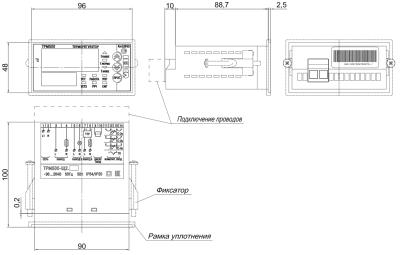

Габаритные размеры
ТРМ500-Щ2.5А	ТРМ500-Щ2.30А ТРМ500-Щ2.Wi-Fi

Версия: 2020-10-26-ШАР

Документация и схемы

Схема	Размер	Файл
Схема подключения	0.04 Мб

Документ	Дата изменения	Размер	Файл
Паспорт на ТРМ500	29.10.2014	0.48 Мб

Артикул	Мощность	Удаленное управление	Срок поставки	Стоимость
5А 30А	Нет Wi-Fi

Артикул	Модель	Мощность	Удаленное управление	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Мощность	Удаленное управление	Срок поставки	Стоимость
F88340	ТРМ500-Щ2.5А	5А	Нет	Со склада	4920 руб. – +
F88342	ТРМ500-Щ2.Wi-Fi	5А	Wi-Fi	Со склада	6000 руб. – +
F88341	ТРМ500-Щ2.30А	30А	Нет	Со склада	5520 руб. – +

Артикул	Модель	Мощность	Удаленное управление	Срок поставки	Стоимость
F88340	ТРМ500-Щ2.5А	5А	Нет	Со склада	4920 руб. – +
F88342	ТРМ500-Щ2.Wi-Fi	5А	Wi-Fi	Со склада	6000 руб. – +
F88341	ТРМ500-Щ2.30А	30А	Нет	Со склада	5520 руб. – +
