Терморегулятор с таймером ОВЕН ТВР1

Регулятор управляет температурой, давлением, уровнем, влажностью и другими физическими величинами с отложенным запуском-остановом процесса регулирования по таймеру.

Предел относительной погрешности: 0,25%
Поддерживает 42 типа датчиков: ТС, ТП, U, I.
10 готовых программ работы таймера.
1 дискретный вход для запуска или останова таймера.
2 управляющих выхода с возможностью выбрать тип выхода при заказе.
RS-485 (Modbus ASII/RTU) для диспетчеризации и удаленного управления.

В закладки

Цена обновляется

Цену, наличие на складе и сроки поставки можно узнать у менеджера

₽

Доставка по России
Способы оплаты

Описание
Отзывы (0)

ТВР1 предназначен для регулирования температуры и других физических величин с отложенным запуском-остановкой технологического процесса по таймеру. Регулятор оснащен двумя индикаторами для отображения основной информации и оставшегося времени работы таймера в секундах, минутах или часах.
В терморегуляторе доступно 10 готовых алгоритмов управления технологическим процессом по таймеру. Нужный сценарий можно выбрать в настройках прибора в зависимости от принципа управления объектом.
У регулятора два управляющих выхода: первый – для ON/OFF или ПИД-управления, второй – для подключения сигнализирующих устройств после окончания отсчета таймера.
ТВР1 применяется для управления технологическими процессами в печах, камерах сушки и покраски, термоупаковочных аппаратах, в составе ультразвуковых ванн и полуавтоматических CIP-моек.

Особенности:

Управление процессом с ручным и автоматическим пуском-остановкой, а также с отложенным запуском
Сигнализация об окончании времени работы таймера и два индикатора для одновременного отображения измеряемой величины и оставшегося времени
Перезапуск цикла регулирования при смене технологического процесса и отслеживание фактического использования оборудования
Предварительная продувка и вентиляция с отсчетом безопасного времени для старта технологического процесса
Один универсальный вход для подключения 42 типов датчиков (ТС, ТП, U, I) и один дискретный вход для запуска или останова таймера
Два выхода для управления исполнительными механизмами по ПИД- или двухпозиционному закону и подключения сигнализирующих устройств
Удобная настройка и конфигурирование прибора с помощью ПК через встроенный порт USB Type-C
Обмен данными между приборами ОВЕН и любыми SCADA-системами по интерфейсу RS-485 с помощью бесплатного OPC-сервера
Удаленный мониторинг и управление с помощью бесплатного облачного сервиса OwenCloud

Преимущества:

Совместимость с любыми датчиками. Поддерживает 42 типа сигналов: ТС, ТП, U, I, пирометры
Быстрый запуск без настройки. 10 готовых алгоритмов управления по таймеру: ручной и автоматический пуск/стоп, отложенный запуск
Выбор управляющего выхода при заказе. Реле, транзистор или аналоговый — под конкретные требования вашего оборудования
4 корпуса на выбор для удобного монтажа. В щит, на стену, на DIN-рейку

Технические характеристики:

Параметр	Значение
Питание
Напряжение питания	~90…264 В, номинальное 230 В при 50, 60 Гц =21...120 В, номинальное 24 В
Потребляемая мощность, не более	10 Вт
Встроенный источник питания	=24 В при максимальном токе 50 мА
Коммуникационные интерфейсы
Количество портов	1× RS-485 1 × USB Type-C
Поддерживаемые протоколы	Modbus RTU, Slave Modbus ASCII, Slave
Конструктивные особенности

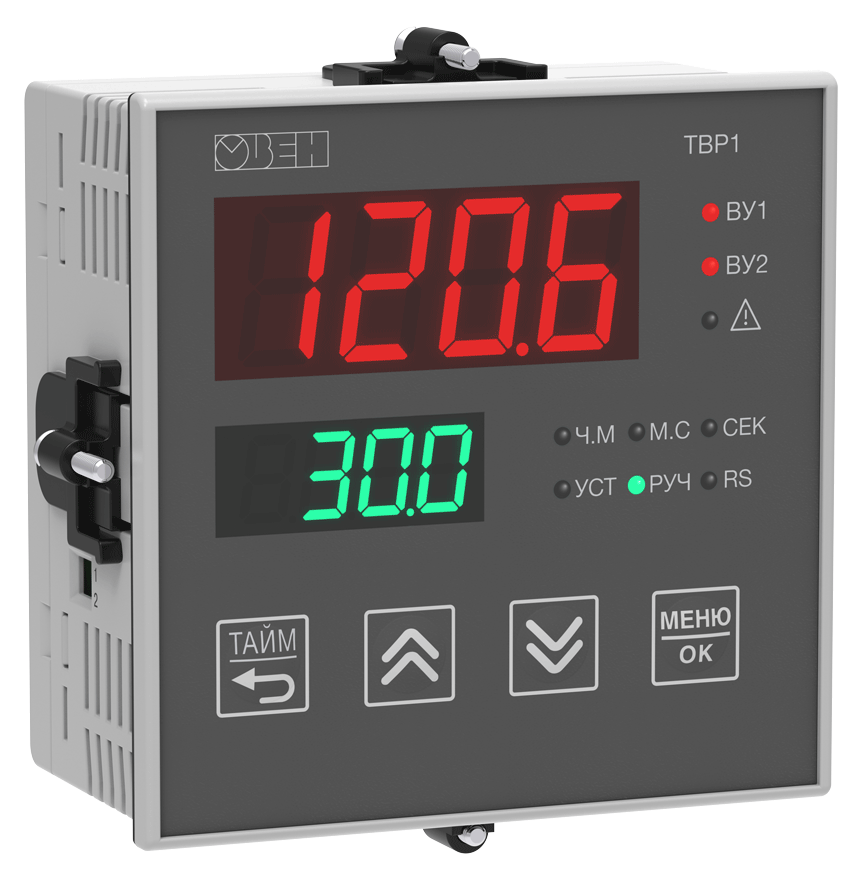

Щитовой Щ1	96×96×53 мм, IP54

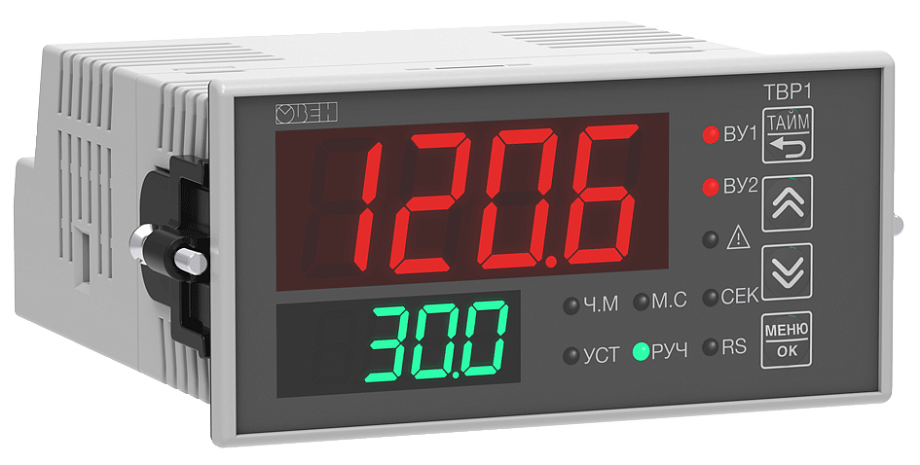

Щитовой Щ2	96×48×100 мм, IP54

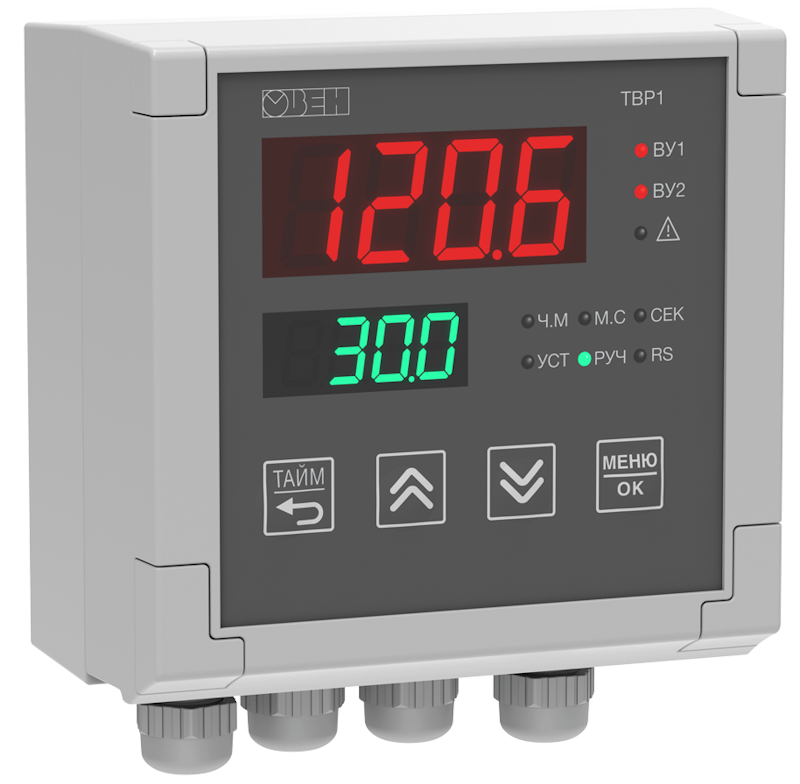

Настенный Н	110×130×69 мм, IP66

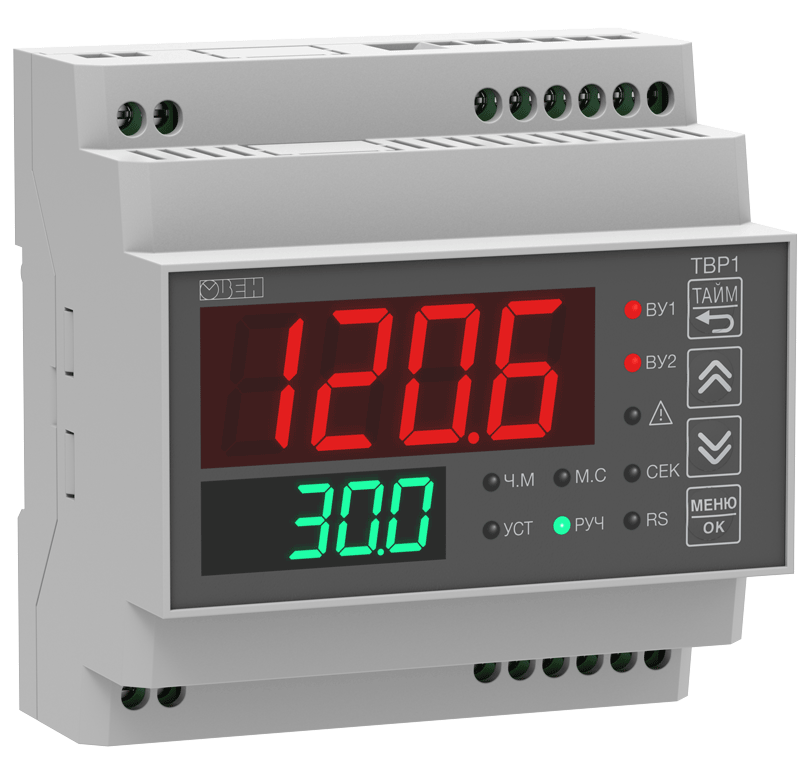

DIN-реечный Д	88×90×59мм, IP20
Масса, не более	0,4 кг
Средний срок службы	12 лет
Входы
Количество	1 × AI 1 × DI
Время опроса входа, не более	1 с
Подключаемые сигналы	Термосопротивления Термопары Ток: 4...20 мА, 0...5 мА, 0...20 мА Напряжение: −50...+50 мВ, 0...1В Сухой контакт для кнопки «Пуск/Стоп» прибора
Предел относительной погрешности	0,25%
Выходы
Количество	1 × DO, выход Р 1 × DO или AO на выбор
Тип выхода
И	Ток 4…20 мА
Р	Электромагнитное реле: 8 А, 250 В
К	Транзисторная оптопара n-p-n: 400 мА, 60 В
С	Симисторная оптопара: 50 мА, 250 В
Т	4...6 В, 40 мА: управление твердотельным реле

Характеристики измерительных датчиков:

Обозначение сигнала	Описание сигнала	Диапазон измерения	Разрешающая способность
Термопреобразователи сопротивления
C 50	ТСМ (Cu50) W100="1.426	-50…+200°С	0,1°С
50 C	ТСМ (50М) W100="1.428	−180…+200°С	0,1°С
P 50	ТСП (Pt50) W100="1.385	−200…+850°С	0,1°С
50 P	ТСП (50П) W100="1.391"	−200…+850°С	0,1°С
C100	ТСМ (Cu100) W100="1.426	−50…+200°С	0,1°С
100C	ТСМ (100М) W100="1.428	−180…+200°С	0,1°С
P100	ТСП (Pt100) W100="1.385	−200…+850°С	0,1°С
100P	ТСП (100П) W100="1.391"	−200…+850°С	0,1°С
100n	ТСН (100Н) W100="1.617	−60…+180°С	0,1°С
C500	ТСМ (Cu500) W100="1.426	−50…+200°С	0,1°С
500C	ТСМ (500М) W100="1.428	−180…+200°С	0,1°С
P500	ТСП (Pt500) W100="1.385	−200…+850°С	0,1°С
500P	ТСП (500П) W100="1.391"	−200…+850°С	0,1°С
500n	ТСН (500Н) W100="1.617	−60…+180°С	0,1°С
C 1.0	ТСМ (Cu1000) W100="1.426	−50…+200°С	0,1°С
1.0 C	ТСМ (1000М) W100="1.428	−180…+200°С	0,1°С
P 1.0	ТСП (Pt1000) W100="1.385	−200…+850°С	0,1°С
1.0 P	ТСП (1000П) W100="1.391"	−200…+850°С	0,1°С
1.0 n	ТСН (1000Н) W100="1.617	−60…+180°С	0,1°С
C 53	ТСМ (53М) W100="1.426 (гр. 23)	−50…+200°С	0,1°С
Термоэлектрические преобразователи
tC. L	термопара ТХК (L)	−200…+800°С	0,1°С
tC. J	термопара ТЖК (J)	0…+900°С	0,1°С
tC. n	термопара ТНН (N)	−200…+1300°С	0,2°С
tC.HA	термопара ТХА (K)	−200…+1300°С	0,2°С
tC. S	термопара ТПП (S)	0…+1600°C	0,2°С
tC. r	термопара ТПП (R)	0…+1600°C	0,2°С
tC. b	термопара ТПР (В)	+600…+1800°C	0,2°С
tC.A1	термопара ТВР (А-1)	+1000…+2500°С	0,4°С
tC.A2	термопара ТВР (А-2)	+1000…+1800°C	0,2°С
tC.A3	термопара ТВР (А-3)	+1000…+1800°C	0,2°С
tC. t	термопара ТМК (Т)	−200…+400°С	0,1°С
tC.dL	Typ.L (DIN 43710)*	0…+900°С	0,1°С
tC. E	ТХКн (Е)	−200...+900°С	0,1°С

Тип входа	Диапазон измерения	Диапазон отображения	Разрешающая способность
Унифицированные сигналы
i 0.5	Ток: 0…5 мА	0…100%	0,01 мА
i 0.20	Ток: 0…20 мA	0…100%	0,01 мА
i 4.20	Ток: 4…20 мА	0…100%	0,01 мА
U -5.5	Напряжение: −50…+50 мВ	0…100%	0,01 мА
U 0.1	Напряжение: 0…1 В	0…100%	0,01 мА
U 0.10	Напряжение: 0…10 В	0…100%	0,01 мА

Характеристики выходных устройств:

Тип выхода	Технические параметры
И	Цифро-аналоговый преобразователь (ЦАП) Выходной ток: 4…20 мА Максимальная внешняя нагрузка: до 1 кОм Напряжение питания: 12…30 В
Р	Электромагнитное реле (переменный ток) Максимальный ток: 8 А Напряжение: до 250 В Коэффициент мощности (cos φ): более 0,9 Электромагнитное реле (постоянный ток) Максимальный ток: 3 А Напряжение: до 30 В
К	Транзисторная оптопара n-p-n Постоянный ток: не более 400 мА Постоянное напряжение: не более 60 В
С	Симисторная оптопара Ток: не более 50 мА при переменном напряжении не более 250 В (частота 50 Гц) Импульсный ток: не более 500 мА (длительность импульса не более 5 мс) Максимальное коммутируемое напряжение: не более 600 В
Т	Выход для управления твердотельным реле Выходной ток: не более 40 мА Выходное напряжение высокого уровня: 4…6 В Выходное напряжение низкого уровня: 0…0,7 В

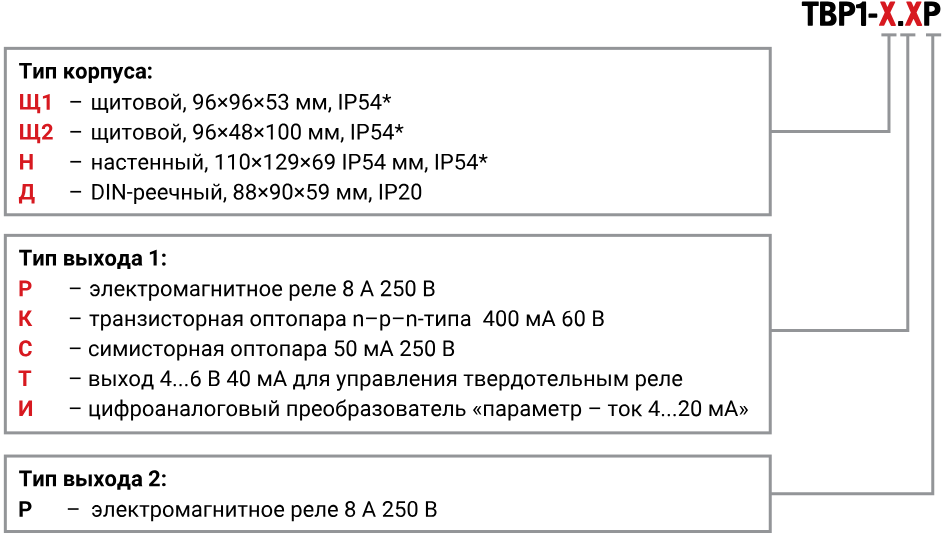

Модификации

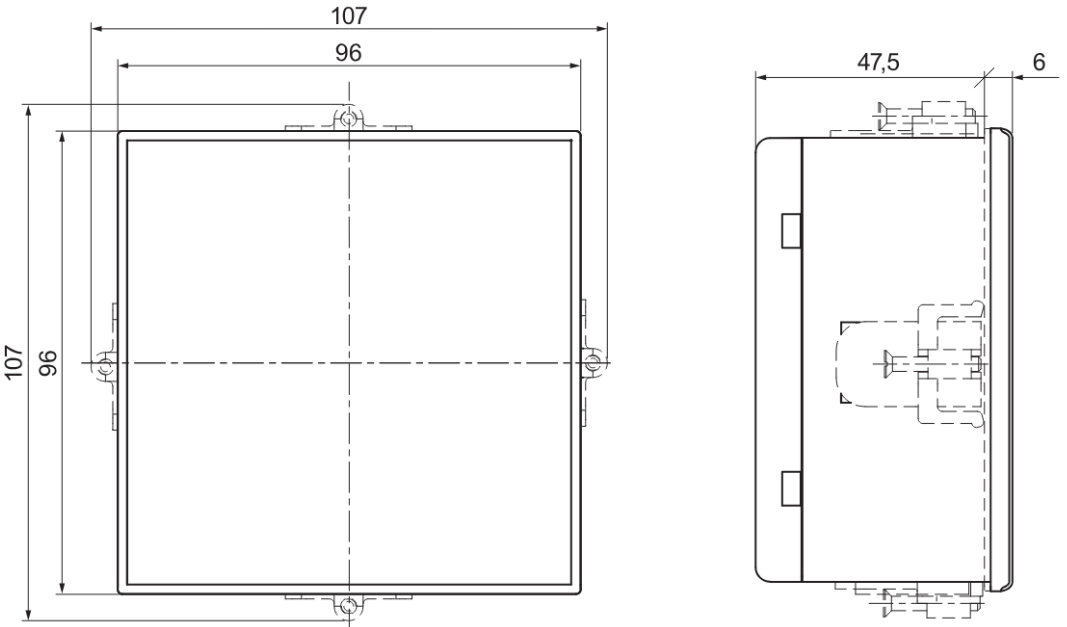

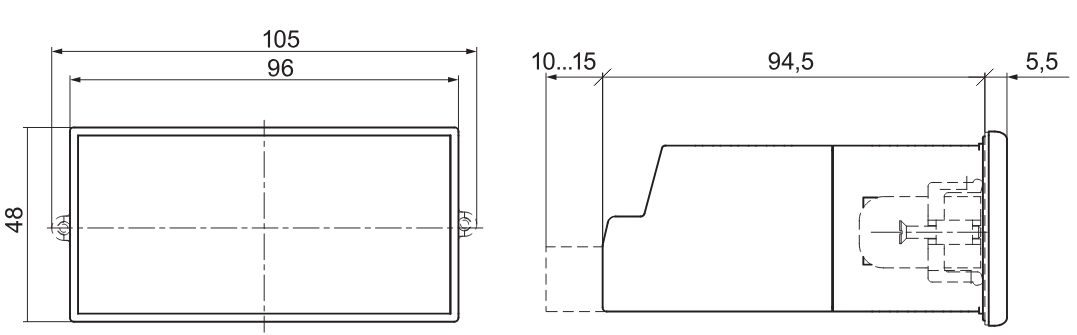

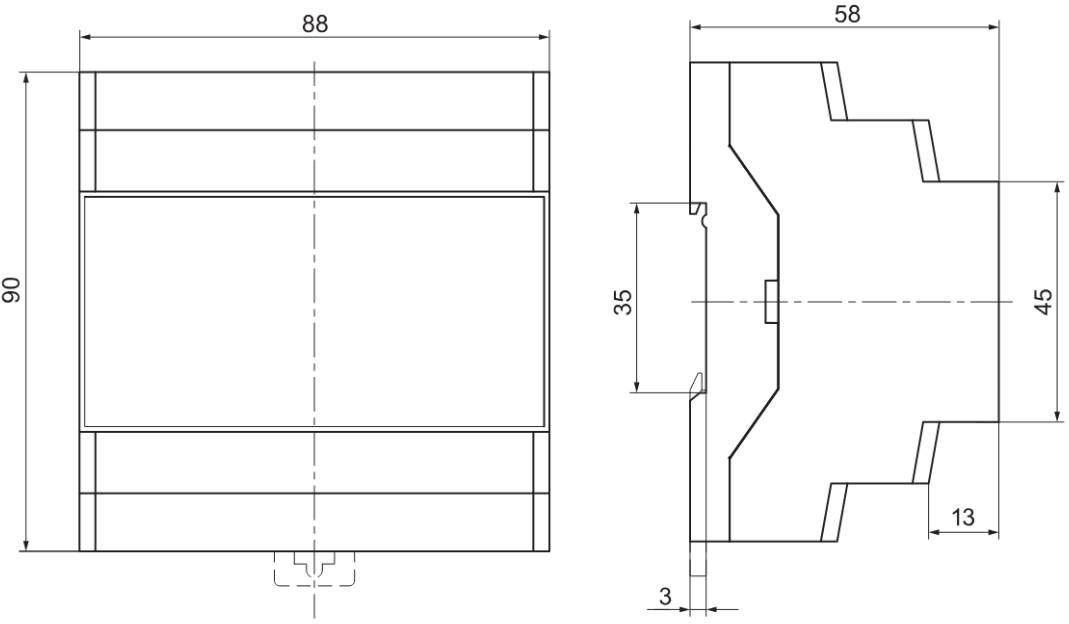

Габаритные и установочные размеры
ТВР1-Щ1		ТВР1-Н	ТВР1-Щ2	ТВР1-Д

Схемы подключения

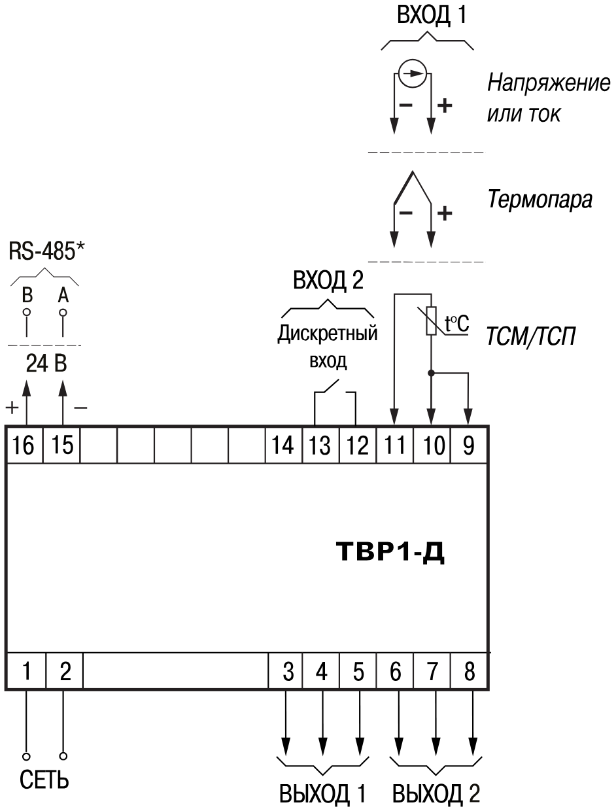

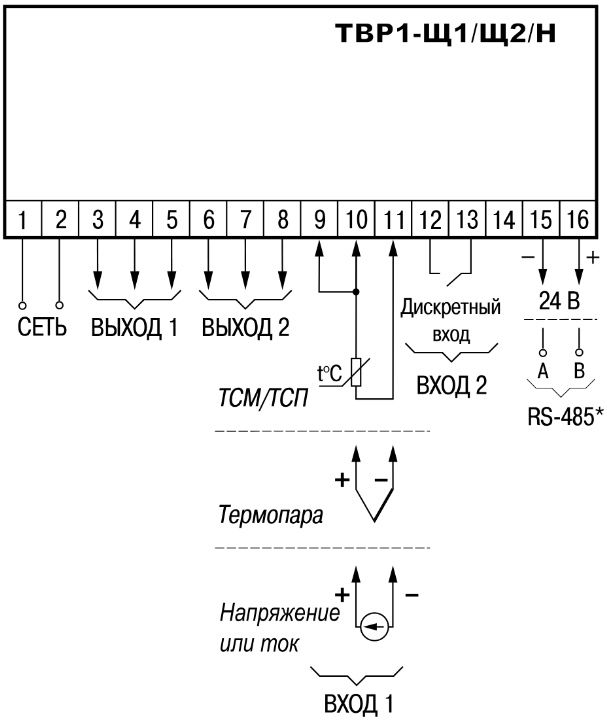

Схемы подключения ТВР1-Д	Схемы подключения ТВР1-Щ1/Щ2/Н
