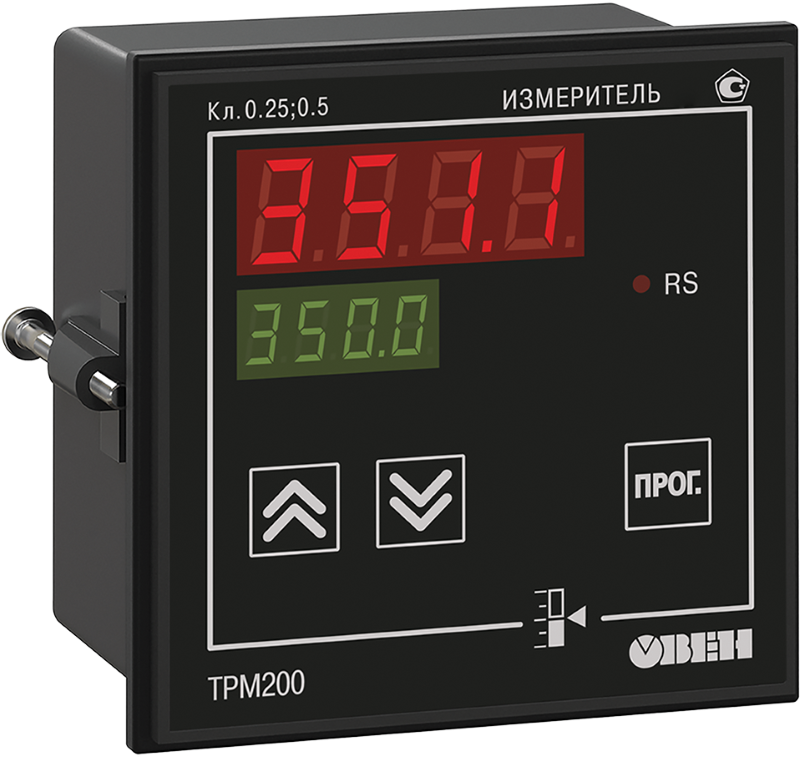

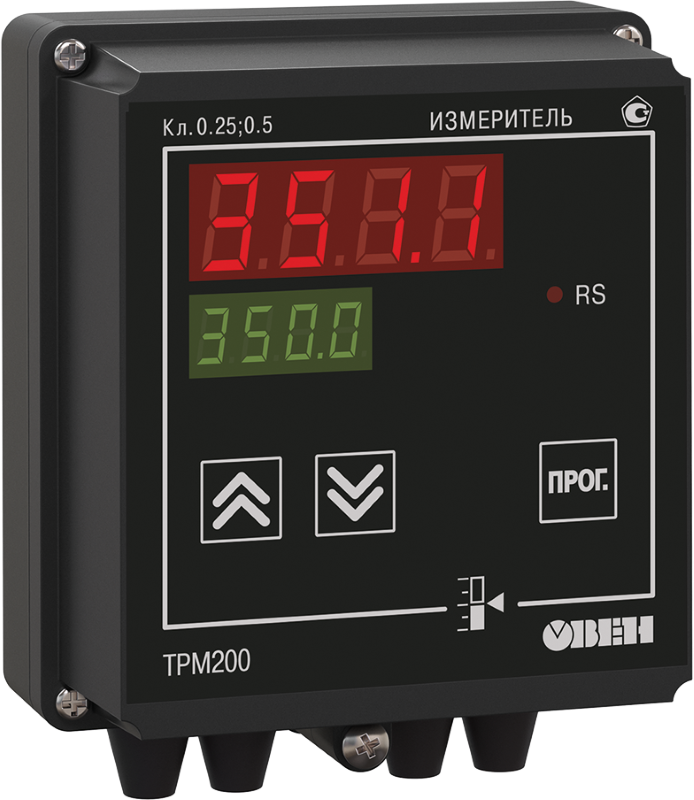

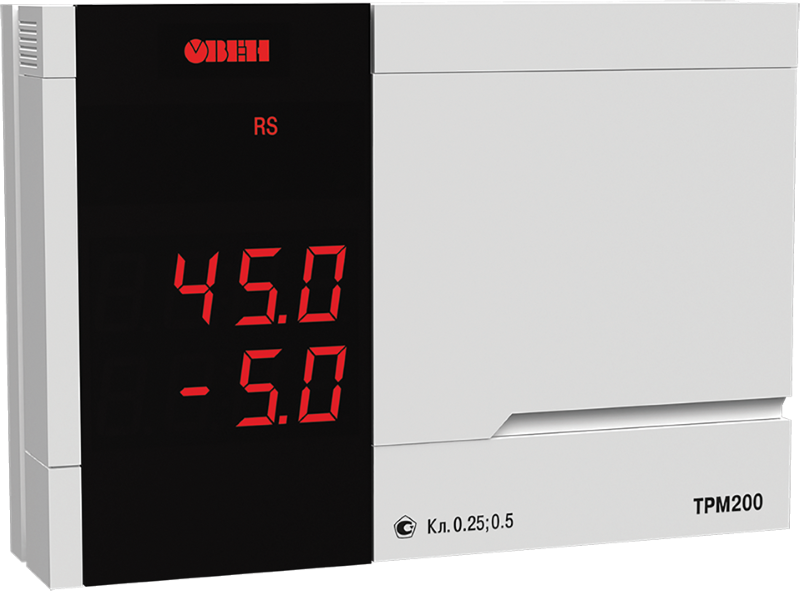

Измеритель двухканальный ОВЕН ТРМ200
Прибор для измерения температуры, уровня, давления, влажности, веса и других физических параметров теплоносителей и различных сред (в зависимости от подключенных датчиков)
- Количество универсальных входов: 2
- Время опроса одного входа: ≤ 1 с
- Погрешность: ±0,25%
- Встроенный интерфейс RS-485
- Универсальные входы прибора поддерживают все наиболее распространенные типы датчиков
- Монтаж: на стену, в щит
Госреестр № 32478-11
Двухканальный измеритель ТРМ200 , применяемый для измерения температуры, уровня, давления, влажности, веса и других физических параметров теплоносителей и различных сред (в зависимости от подключенных датчиков).
ТРМ200 предназначен для использования в холодильных установках, сушильных шкафах, печах, пастеризаторах и на другом технологическом оборудовании
Особенности:
Версия: 2015-06-29-КВА
ТРМ200 предназначен для использования в холодильных установках, сушильных шкафах, печах, пастеризаторах и на другом технологическом оборудовании
Особенности:
- Цифровая фильтрация и коррекция входного сигнала, масштабирование шкалы для аналогового входа
- Вычисление разности измеряемых величин
- Вычисление и индикация квадратного корня из измеряемой величины (например, для измерения мгновенного расхода)
- Термопары: ТХК(L), ТЖК(J), ТНН(N), ТХА(К), ТПП(S), ТПП(R), TПР(В), ТВР(А-1), ТВР(А-2), ТВР(А-3), ТМК(Т)
- Термопреобразователи сопротивления: Cu50, 50M, Pt50, 50П, Cu100, 100М, Pt100, 100П, 53М, 46П
- Унифицированные аналоговые сигналы: 0...5; 0...20; 4...20 мА, −50...50 мВ, 0...1 В
| Параметр
| Значение
|
| Напряжение питания
| ~90…245 В |
| Частота напряжения питания
| 47...63 Гц
|
| Количество универсальных входов | 2
|
| Время опроса входа
| 1 с
|
| Входное сопротивление при подключении источника сигнала:
- тока - напряжения |
100 Ом ± 0,1% (при подключении внешнего резистора) не менее 100 кОм |
| Предел допустимой основной погрешности:
- при использовании термопреобразователя сопротивления - для остальных видов сигналов |
±0,5% ±0,25% |
| Тип интерфейса
| RS-485
|
| Скорость передачи данных
| 2,4; 4,8; 9,6; 14,4; 19,6; 28,8; 38,4; 57,6; 115,2 кбит/с
|
| Тип кабеля | Экранированная витая пара |
| Условия эксплуатации:
- окружающая температура - атмосферное давление - относительная влажность воздуха |
−20...50°C 84...106,7 кПа 30...80%RH (при 35°С и ниже без конденсации влаги) |
| Защита
- щитовые (Щ1, Щ2) - настенный (Н) - настенный (Н2) |
IP54 (со стороны передней панели) IP44 IP20 |

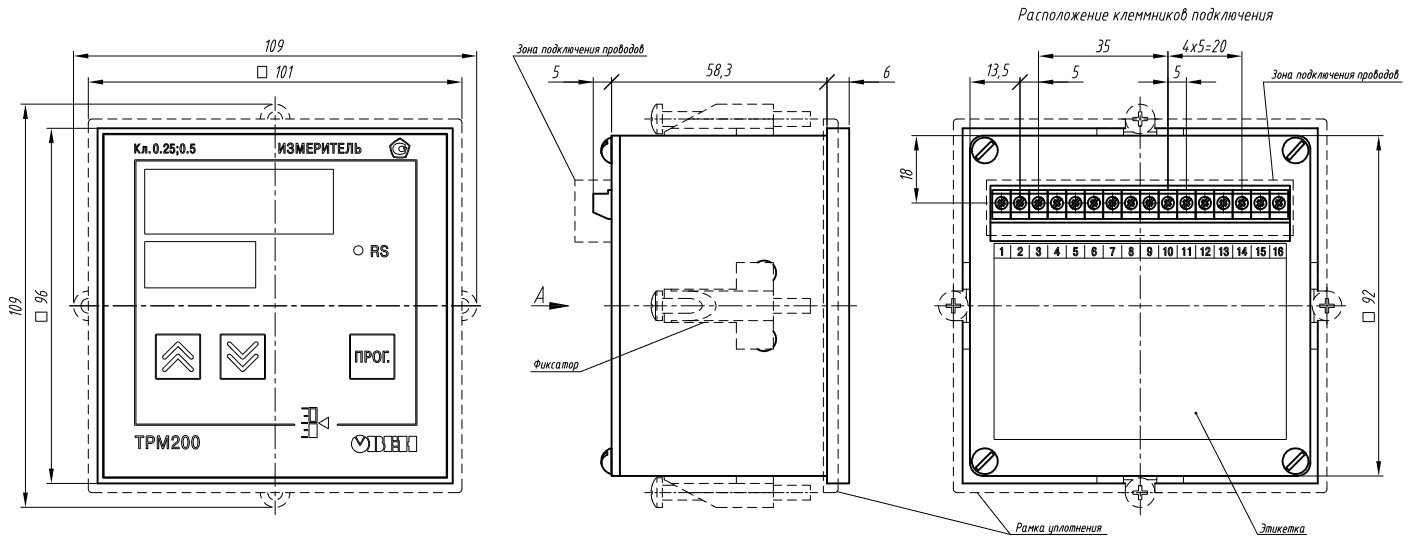

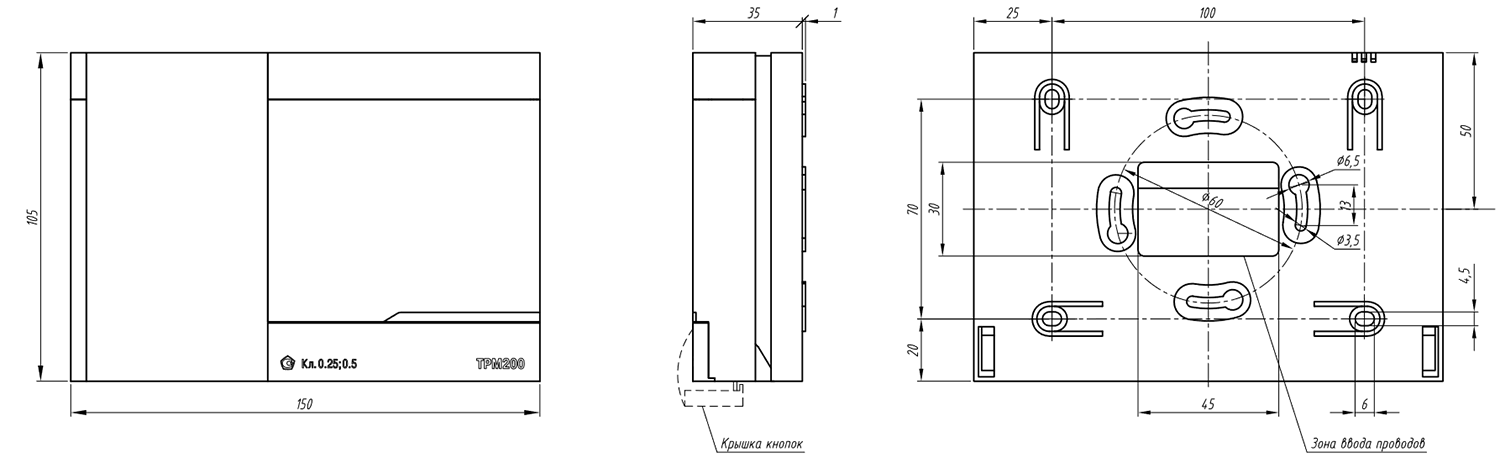

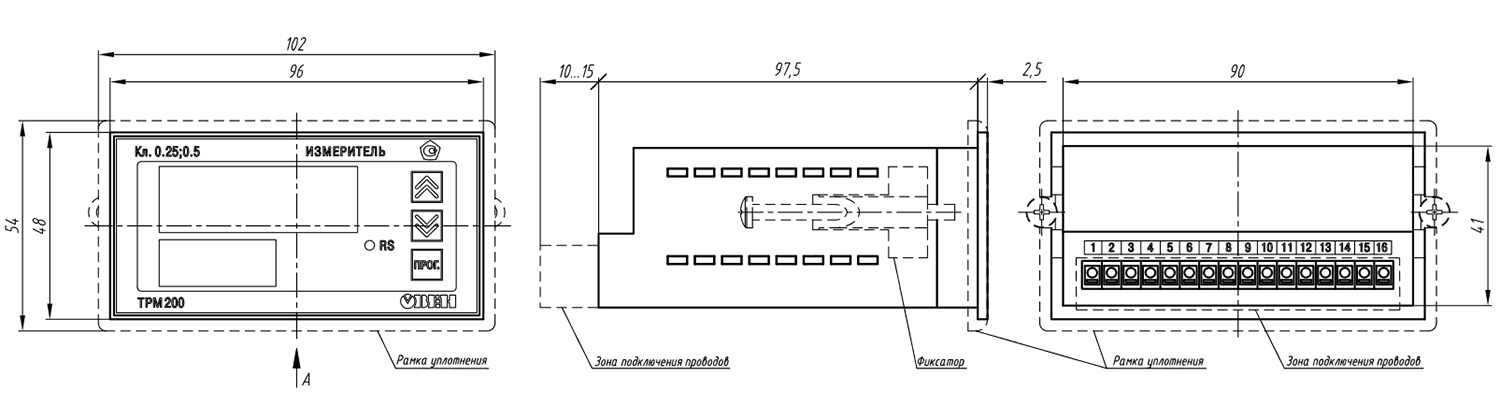

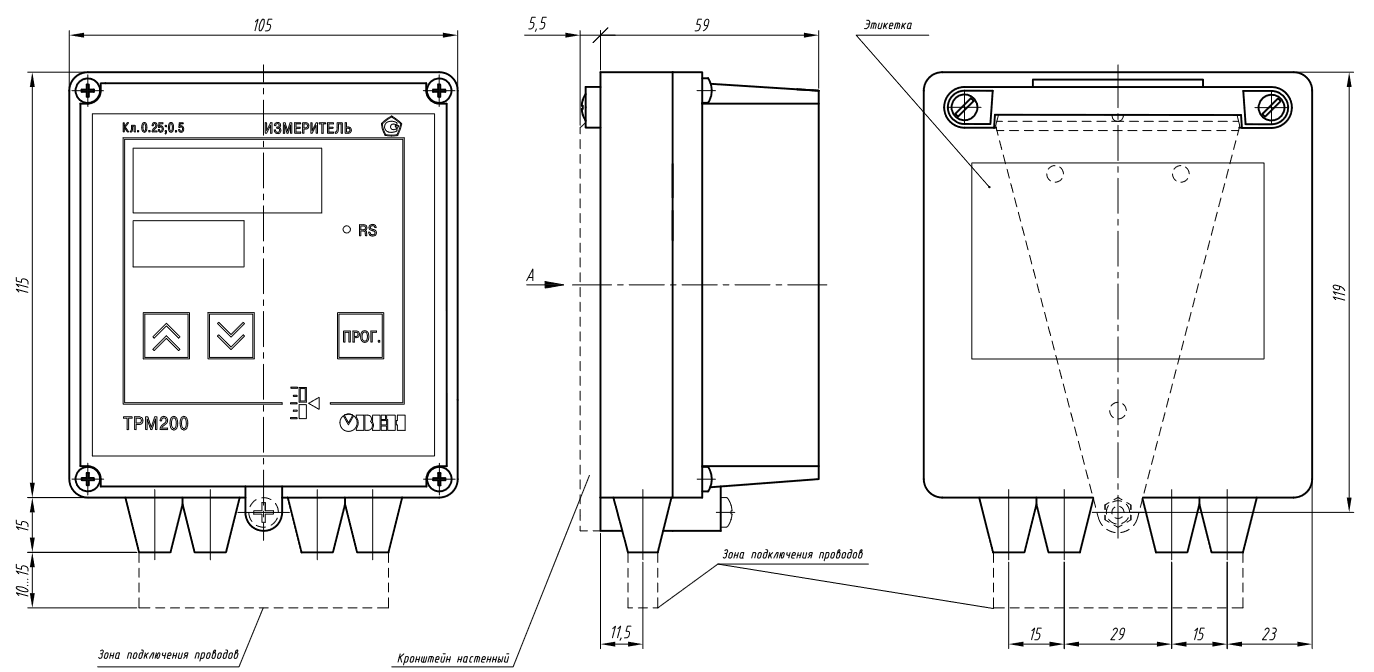

| Габаритные размеры и степень защиты корпуса
- щитовой Щ1 - щитовой Щ2 - настенный Н - Настенный Н2 |
96×96×70 мм 96×48×100 мм 130×105×65 мм 150×105×35 мм |
Версия: 2015-06-29-КВА
Документация и схемы
| Схема | Размер | Файл |

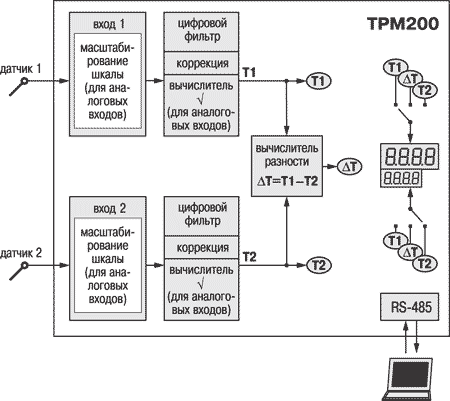

| Функциональная схема прибора | 0.01 Мб |  |

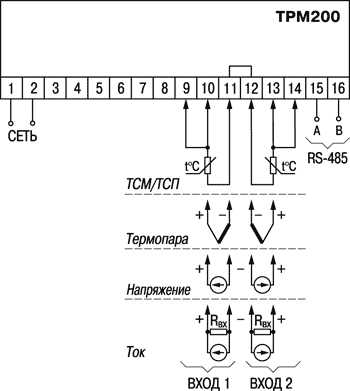

| Схема подключения | 0.01 Мб |  |
| Документ | Дата изменения | Размер | Файл |
| Разрешение ТРМ200 | 01.07.2011 | 0.48 Мб |  |
| Сертификат соответствия для ТРМ200 | 01.07.2011 | 0.58 Мб | |
| Сертификат средств измерений ТРМ200 | 01.07.2011 | 0.25 Мб | |
| Сертификат средств измерений ТРМ200 (Беларусь) | 01.07.2011 | 0.38 Мб | |
| Руководство по эксплуатации | 27.04.2013 | 1.24 Мб |  |
