Индикатор токовой петли ИТП11
Прибор для измерения и индикации физических величин, преобразованных в унифицированный сигнал постоянного тока 4...20 мА
- Входной сигнал: 4...20 мА
- Погрешность: ±0,2%
- Питание: двухпроводная токовая петля 4...20 мА
- Защита: IP65 (лицевая панель), IP20 (корпус)
Госреестр № 52102-12
Прибор ИТП11 предназначен для измерения и индикации физических величин, преобразованной в унифицированный сигнал постоянного тока от 4 до 20 мА.
Он может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора.
ИТП11 идеально подходит для построения систем визуализации с большим количеством индицируемых параметров. Монтажная часть прибора имеет форму и габариты стандартной сигнализационной лампы.
Особенности:
Версия: 2015-11-17-КВА
Он может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора.
ИТП11 идеально подходит для построения систем визуализации с большим количеством индицируемых параметров. Монтажная часть прибора имеет форму и габариты стандартной сигнализационной лампы.
Особенности:
- Масштабирование измеренного значение входного сигнала 4...20 мА
- Вычисление квадратного корня из измеренного значения входного сигнала
- Индикация аварии в случае выхода измеренных значений за пределы 4...20 мА
- Цифровая фильтрация
- Функция запрета изменения настроек
- Питание от токовой петли (2-проводная схема подключения)
Технические характеристики:
| Параметр | Значение |
| Питание | Двухпроводная токовая петля 4…20 мА |
| Количество входов | 1 |
| Входной сигнал
| 4...20 мА |
| Пределы основной приведенной погрешности измерения | ±0,2% |
| Время установления показаний (при отключенном демпфировании) | Не более 10 с
|
| Время установления рабочего режима (после подачи питания) | Не более 15 мин
|
| Время опроса входа
| ≤ 1 с
|
| Средняя наработка на отказ | 10 000 ч
|
| Степень защиты корпуса:
- лицевая панель - корпус |
IP65 IP20 |

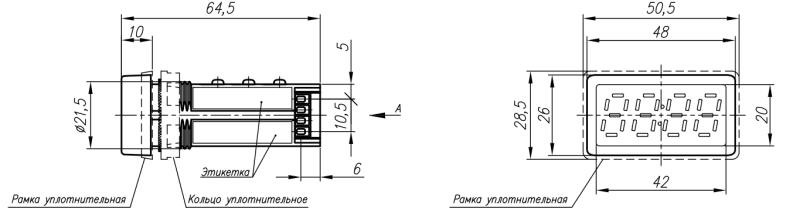

| Габаритные размеры | 26×48×65 мм
|
Версия: 2015-11-17-КВА
Документация и схемы
| Схема | Размер | Файл |
| Схема подключения | 0.01 Мб |  |
| Схема подключения с измерителем | 0.02 Мб |  |
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 03.10.2013 | 0.36 Мб |  |
