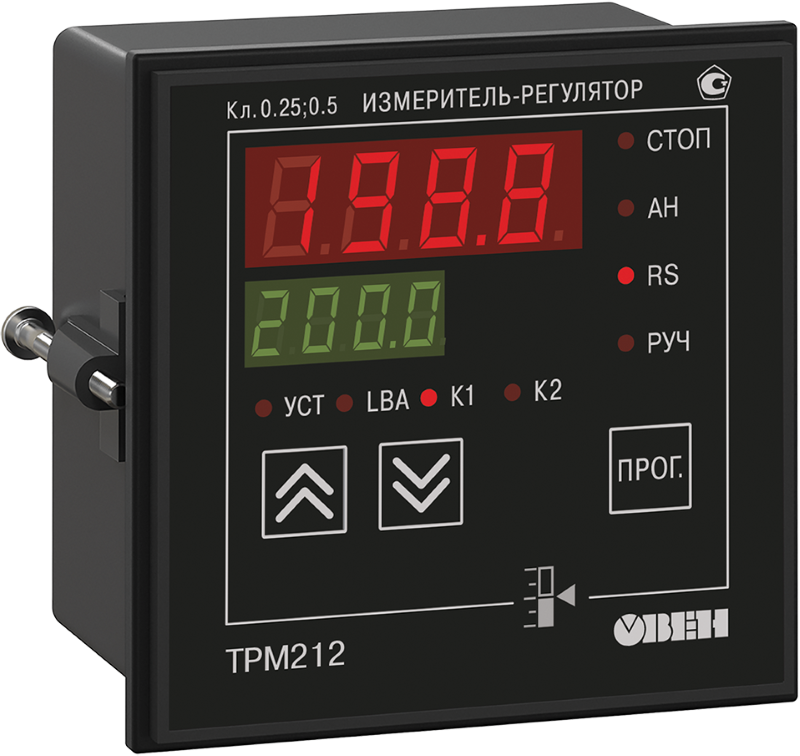

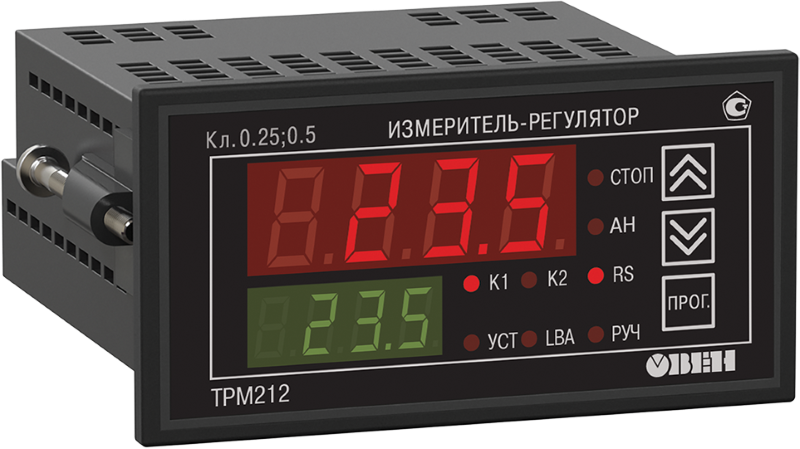

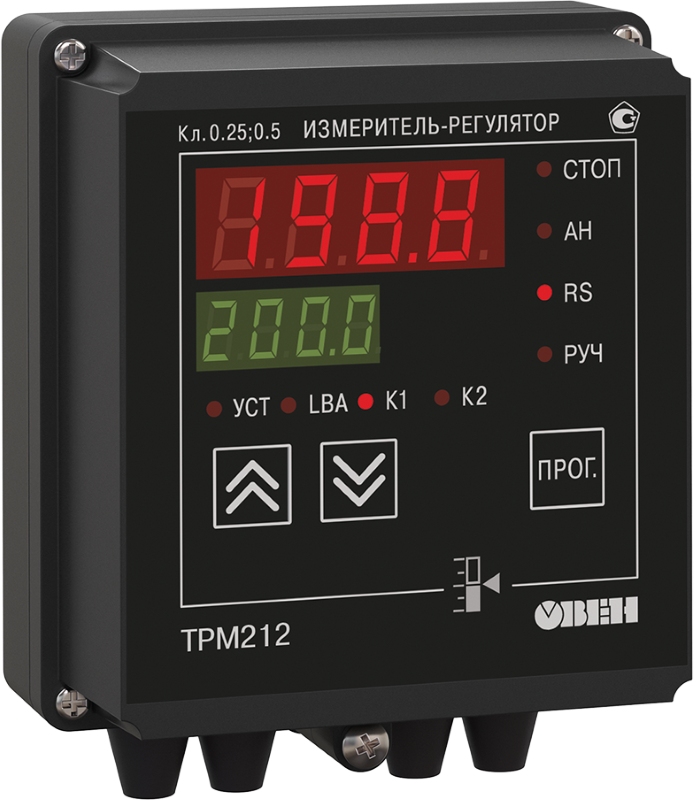

Измеритель ПИД-регулятор ОВЕН ТРМ212

Измеритель ПИД-регулятор ОВЕН ТРМ212 с интерфейсом RS-485 рекомендуется для управления трехходовыми клапанами и задвижками с электроприводом в системах ГВС, в пастеризаторах, при подаче охлаждающей жидкости в контурах водяных охладителей, при регулировании соотношения газ/воздух и т. п.

Особенности:

ПИД-регулирование измеренной или вычисленной величины с использованием:
— электропривода запорно-регулирующего (КЗР) или трехходового клапана;
— задвижки с аналоговым входом 4...20 мА или 0...10 В в автоматическом, ручном и дистанционном режимах
Автонастройка ПИД-регулятора по современному эффективному алгоритму, оптимизация выхода на уставку
Подключение датчика положения задвижки ко входу 2
График коррекции уставки регулятора по величине, измеренной на втором входе
Дистанционный пуск и остановка ПИД-регулятора
Сигнализация об обрыве в цепи регулирования (LBA)
Конфигурирование на ПК или с лицевой панели прибора
Уровни защиты настроек для разных групп специалистов

Поддерживаемые градуировки:

Термопары: ТХК(L), ТЖК(J), ТНН(N), ТХА(К), ТПП(S), ТПП(R), TПР(В), ТВР(А-1), ТВР(А-2), ТВР(А-3), ТМК(Т)
Термопреобразователи сопротивления: Cu50, 50M, Pt50, 50П, Cu100, 100М, Pt100, 100П
Унифицированные аналоговые сигналы: 0...5; 0...20; 4...20 мА, –50...50 мВ, 0...1 В

Технические характеристики:

Параметр	Значение
Напряжение питания	~90…245 В
Частота напряжения питания	47...63 Гц
Количество универсальных входов	2
Функции входа 1	Измерительный
Функции входа 2	Измерительный (в т. ч. датчик положения) Дополнительный (дистанционный пуск/остановка регулирования)
Время опроса входа	≤ 1 с
Входное сопротивление при подключении источника сигнала: - тока - напряжения	±0,5% ±0,25%
Дополнительный вход (вход 2): - сопротивление внешнего ключа в состоянии «замкнуто» - сопротивление внешнего ключа в состоянии «разомкнуто»	≤1 кОм ≥ 100 кОм
Тип интерфейса	RS-485 (протокол ОВЕН)
Скорость передачи данных	2,4; 4,8; 9,6; 14,4; 19,6; 28,8; 38,4; 57,6; 115,2 кбит/с
Тип кабеля	Экранированная витая пара
Условия эксплуатации: - окружающая температура - атмосферное давление - относительная влажность воздуха	+1...+50°C 84...106,7 кПа не более 80%RH (при +35°С и ниже без конденсации влаги)
Габаритные размеры и степень защиты корпуса: - щитовой Щ1 - щитовой Щ2 - настенный Н - настенный (Н2)	96×96×70 мм, IP54 ( со стороны передней панели) 48×96×100 мм, IP54 ( со стороны передней панели) 130×105×65 мм, IP44 105×150×35 мм, IP20

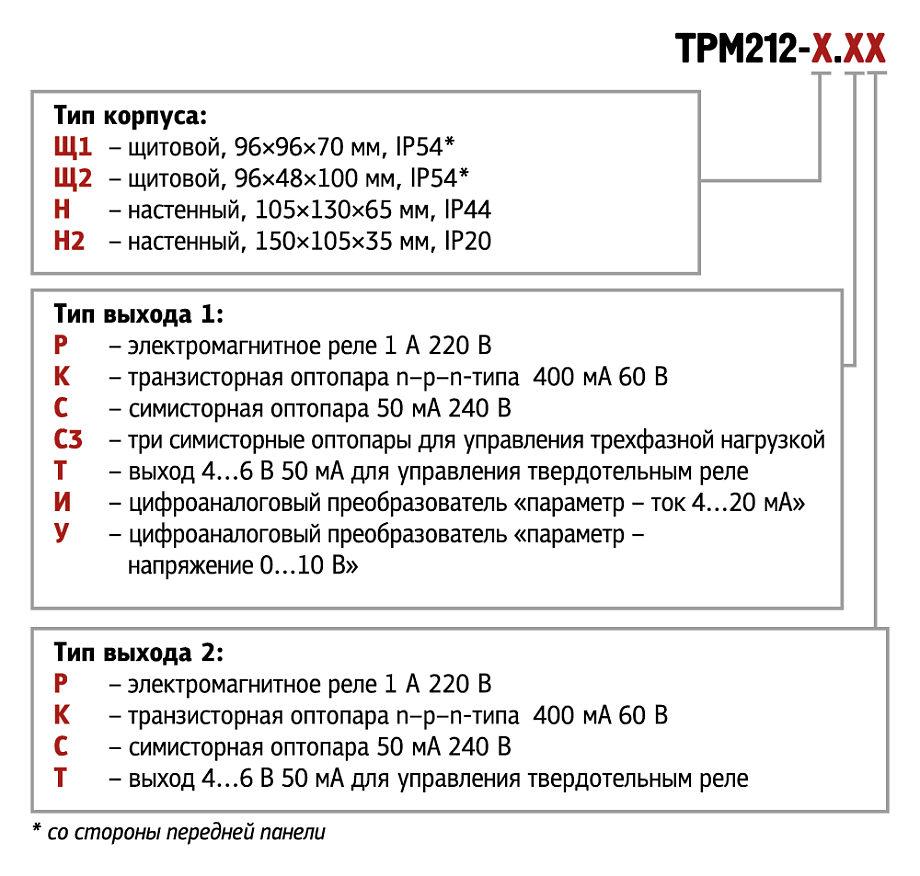

Характеристики выходных элементов:

Обозначение	Тип выходного устройства	Электрические характеристики
Р	Электромагнитное реле	1 А при ~220 В, 50...60 Гц, cos φ > 0,4 или =30 В
К	Транзисторная оптопара структуры n–p–n типа	200 мА при 50 В пост. тока
С	Симисторная оптопара	50 мА при ~240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и t_имп. = 5 мс)
И	Цифроаналоговый преобразователь «параметр–ток 4…20 мА»	Нагрузка 0…1000 Ом, напряжение питания =10...36 В
У	Цифроаналоговый преобразователь "параметр-напряжение 0...10 В"	Нагрузка не менее 2 кОм, напряжение питания 15...32 В
Т	Выход для управления твердотельным реле	Выходное напряжение 4...6 В Максимальный выходной ток 50 мА

Габаритные размеры

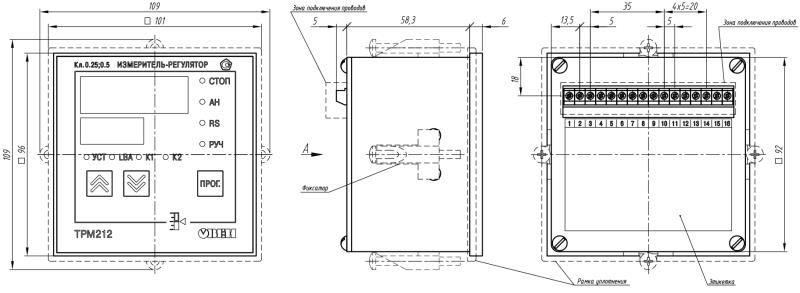

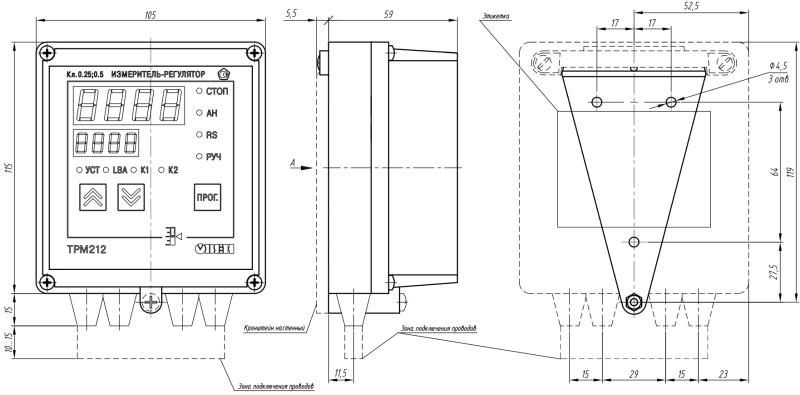

ТРМ212-Н	ТРМ212-Щ1

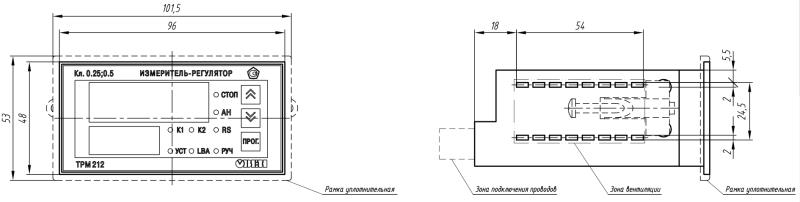

ТРМ212-Щ2

Версия: 2020-10-29-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.04.2013	1.64 Мб
Сертификат соответствия для ТРМ212	26.07.2011	0.58 Мб
Разрешение ТРМ212	26.07.2011	0.48 Мб
Сертификат соответствия для ТРМ212 (Беларусь)	26.07.2011	0.38 Мб

Артикул	Модель	Корпус	Выходы	Срок поставки	Стоимость
F88723	ТРМ212-Щ1.РР	Щ1	РР	Со склада	12150 руб. – +
F88724	ТРМ212-Щ2.РР	Щ2	РР	Со склада	12150 руб. – +
