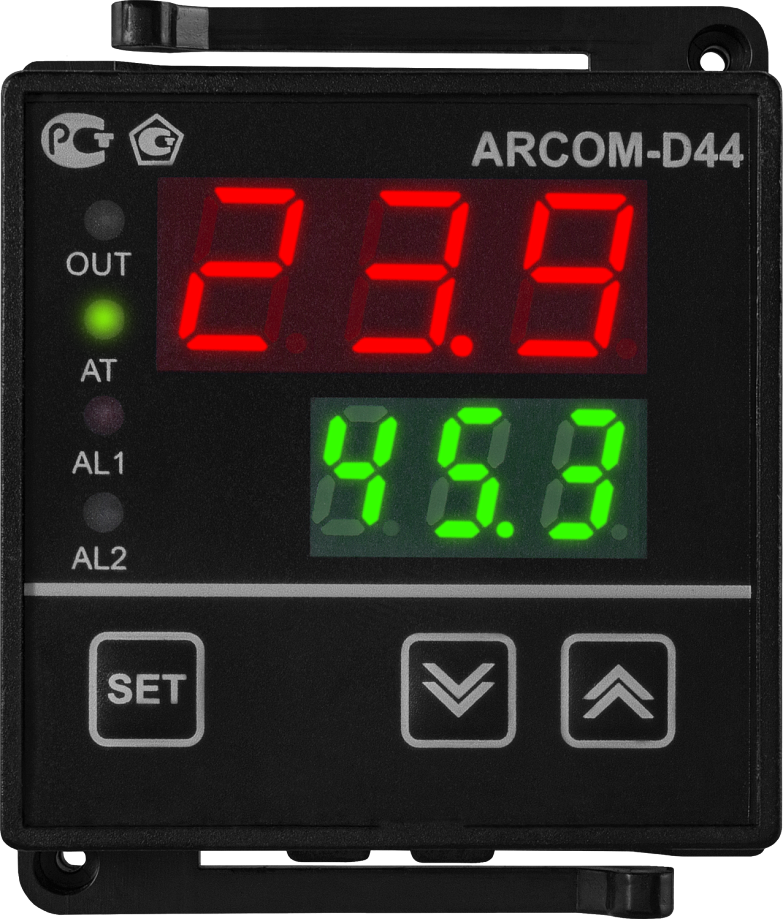

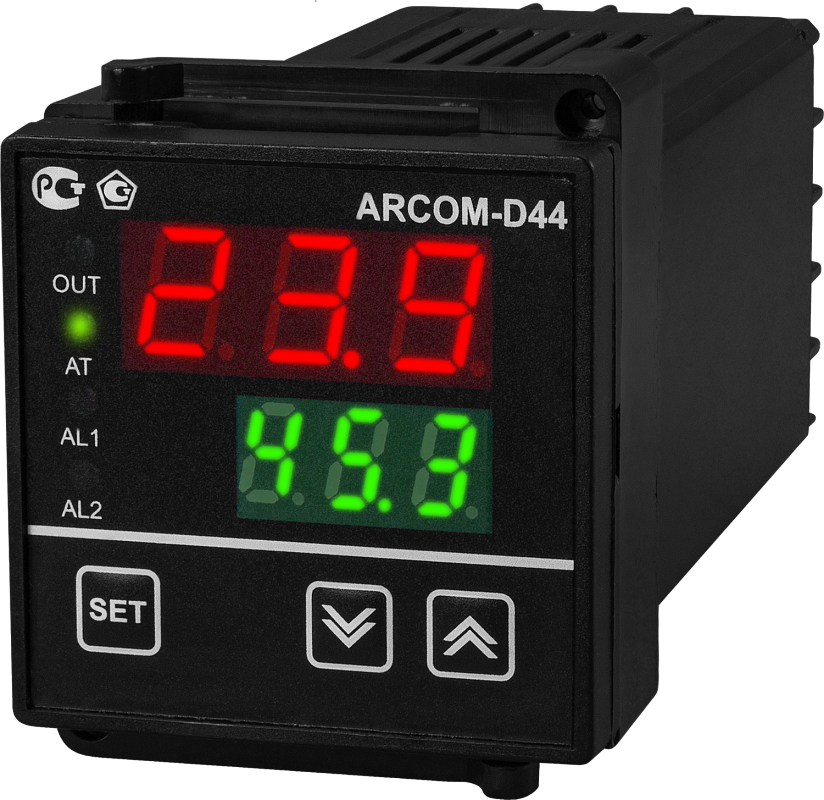

ПИД-регулятор ARCOM-D44-110
Прибор для измерения и регулирования температуры
- Диапазон температуры: −199…999°C
- Погрешность: ±0,5%
- Вход: ХА(К), ХК(L), 50М, Pt100
- Выход: реле ~2 А, 250 В (базовое исполнение), управление твердотельным реле =6...24 В, 30 мА (опция), управление симистором ~220 В, 50 мА (опция), управление оптотранзистором =50 В, 200 мА (опция); дополнительное аварийное реле ~5 А, 250 В
- Индикатор: 3-разрядный светодиодный
- Монтаж: в щит
Госреестр № 38232-08
ПИД-регулятор ARCOM-D44 серии 110 предназначен для регулирования температуры
Особенности:
Особенности:
- Применяются для управления нагревателями
- Настройка прибора осуществляется посредством кнопок управления на лицевой панели
- Технические характеристики:
| Параметр | Значение | |
| Входные сигналы | Термопары
| ТХА (K): 0…999°С
ТХК (L): 0…760°С |
| Термосопротивления
|
Pt100: −199…650°С
50М: −49…150°С
| |
| Погрешность
| ±0,5%
| |
| Способ управления
| ПИД (с автонастройкой) и позиционный (ON/OFF)
| |
| Выходные сигналы
| Базовое исполнение: реле ~2 А, 250 В; при cos φ = 1.
Опционально возможные исполнения: SSR – управление твердотельным реле =6...24 В, 30 мА, SCR – управление симистором ~220 В, 50 мА, K – управление оптотранзистором =50 В, 200 мА Дополнительное аварийное реле ~5 А, 250 В при cos φ = 1 | |
| Потребляемая мощность | ≤ 5 ВА | |
| Питание | ≅100…240 В, 50...60 Гц | |
| Условия эксплуатации
| Температура
| 5…50°С |
| Влажность
| 45…85%RH | |
| Габаритные размеры | 48×48×110 мм
| |
| Габаритные размеры врезного отверстия
| 44×44 мм | |
| Габаритные размеры |
 |
Версия: 2017-08-01-КВА
