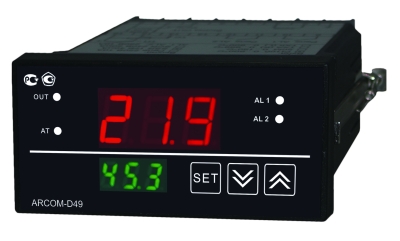

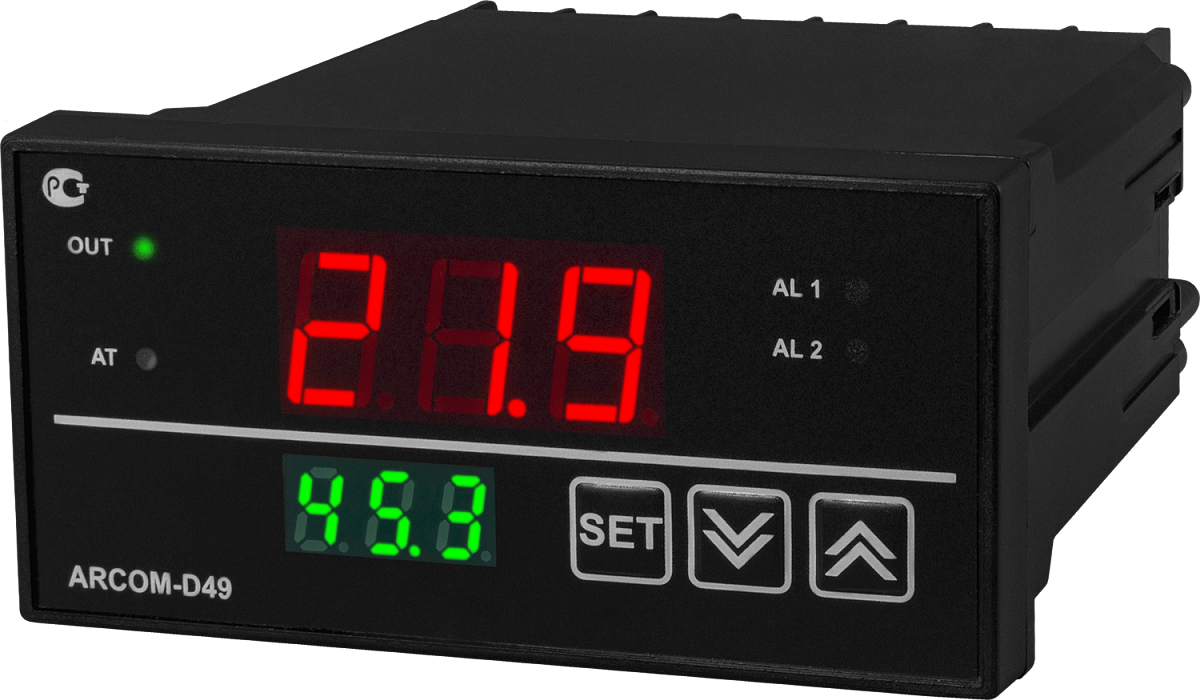

ПИД-регулятор ARCOM-D49-110

Прибор для измерения и регулирования температуры

Диапазон температуры: −199…+999°C
Погрешность: ±0,5%
Вход: ХА(К), ХК(L), 50М, Pt100
Выход: базовое исполнение – реле, опциональное исполнение – управление симистором, оптотранзистором или твердотельным реле
2 дополнительных аварийных реле ~5 А, 250 В
Индикатор: 3-разрядный светодиодный
Монтаж: в щит
Госреестр № 38232-08

В закладки

от 4 290 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

ПИД-регулятор ARCOM-D49 серии 110 предназначен для регулирования температуры
Особенности:

Применяются для управления нагревателями

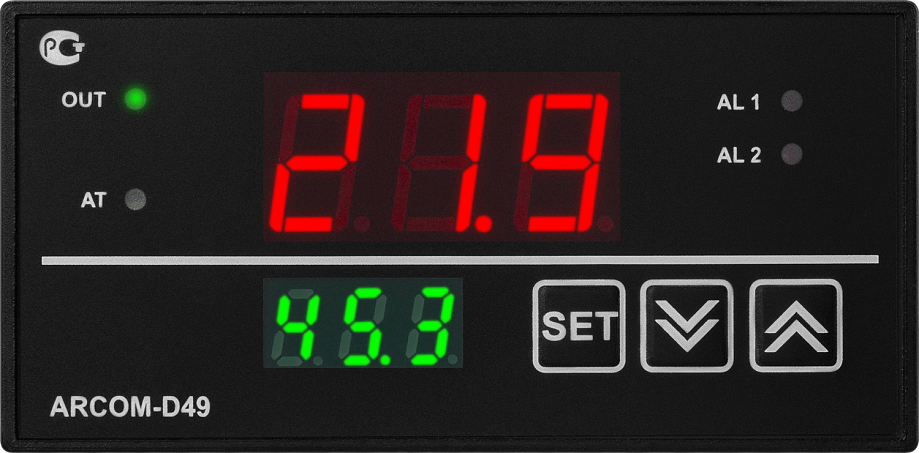

Настройка прибора осуществляется посредством кнопок управления на лицевой панели

Технические характеристики:

Параметр		Значение
Входные сигналы	Термопары	ТХА (K): 0…+999°С ТХК (L): 0…+760°С
	Термосопротивления	Pt100: −199…+650°С 50М: −49…+150°С
Погрешность		±0,5%
Способ управления		ПИД (с автонастройкой) и позиционный (ON/OFF)
Выходные сигналы		Базовое исполнение: реле ~2 А, 250 В; при cos φ = 1. Опционально возможные исполнения: SSR – управление твердотельным реле =40 мА, 12 В (ARC-SSR-...DA и ARC-3SSR-...DA), SCR – управление симистором ~220 В, 50 мА или твердотельным реле со входом управления ~220 В (ARC-SSR-...AA и ARC-3SSR-...AA), K – управление оптотранзистором =50 В, 200 мА. 2 дополнительных аварийных реле ~5 А, 250 В при cos φ = 1
Потребляемая мощность		≤ 5 ВА
Питание		≅100…240 В, 50...60 Гц
Условия эксплуатации	Температура	+5…+50°С
	Влажность	45…85%RH
Габаритные размеры		48×96×112 мм
Габаритные размеры врезного отверстия		44×91 мм
Высота цифр		14 мм (красный) и 8 мм (зеленый)

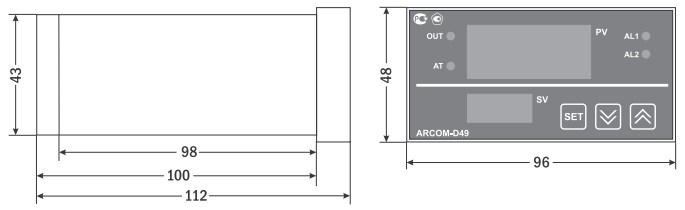

Габаритные размеры

Версия: 2017-08-01-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.41 Мб
Методика поверки	11.10.2022	0.32 Мб
Сертификат об утверждении типа средств измерений	22.03.2011	0.07 Мб
Декларация о соответствии	23.05.2016	0.77 Мб

Артикул	Вход	Выход	Срок поставки	Стоимость
50М K L Pt100	Р.х2А SSR SCR K

Артикул	Вход	Выход	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Вход	Выход	Срок поставки	Стоимость
K00047	50М	Р.х2А	Со склада	4290 руб. – +
K00051	50М	SSR	Со склада (комплектация 1..72 часа)	4490 руб. – +
K00055	50М	SCR	Со склада (комплектация 1..72 часа)	4790 руб. – +
K00059	50М	K	Со склада (комплектация 1..72 часа)	4790 руб. – +
K00048	K	Р.х2А	Со склада	4290 руб. – +
K00052	K	SSR	Со склада	4490 руб. – +
K00056	K	SCR	Со склада (комплектация 1..72 часа)	4790 руб. – +
K00060	K	K	Со склада (комплектация 1..72 часа)	4790 руб. – +
K00049	L	Р.х2А	Со склада	4290 руб. – +
K00053	L	SSR	Со склада	4490 руб. – +
K00057	L	SCR	Со склада (комплектация 1..72 часа)	4790 руб. – +
K00061	L	K	Со склада (комплектация 1..72 часа)	4790 руб. – +
K00050	Pt100	Р.х2А	Со склада	4290 руб. – +
K00054	Pt100	SSR	Со склада	4490 руб. – +
K00058	Pt100	SCR	Со склада (комплектация 1..72 часа)	4790 руб. – +
K00062	Pt100	K	Со склада (комплектация 1..72 часа)	4790 руб. – +
