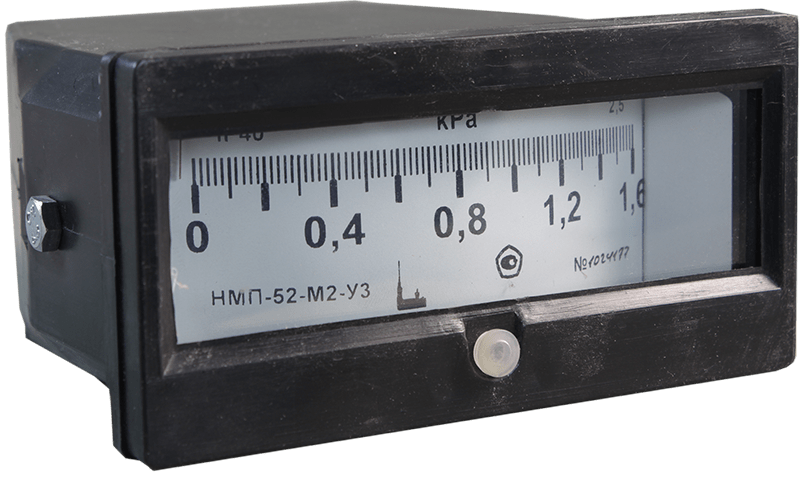

Напоромер мембранный показывающий НМП-52-М2 предназначен для измерения небольших значений избыточного давления воздуха и неагрессивных газов
Принцип действия:Принцип работы основан на уравновешивании измеряемого давления силами упругой деформации чувствительного элемента. Измеряемое давления подходит к штуцеру, соединенному с внутренней полостью мембранной коробкой с помощью трубки.
Монтаж:Приборы предназначены для утопленного щитового монтажа. Монтаж на щите осуществляется с помощью прижимных кронштейнов, входящих в комплект. Напоромер устанавливается горизонтально относительно лицевой панели без наклона и перекоса и соединяется с объектом контроля эластичными трубками с внутренним диаметром не менее 2,5 мм. Расстояние между прибором и объектом отбора давления должно быть минимальным, чтобы исключить запаздывание в показаниях.
Технические характеристики:
|
Параметры
| Значение |
| Рабочая среда | воздух, газообразные и неагрессивные среды |
| Диапазон измерения давления | 0...4,0 кПа
|
| Классы точности | 2,5
|
| Защита | IP40 |
| Материал корпуса | пластик
|
| Монтаж | в щит |
| Температура окружающей среды | −50...+60°С |
| Габаритные размеры | 72×144×140 мм |
| Вес | ≤ 500 г |

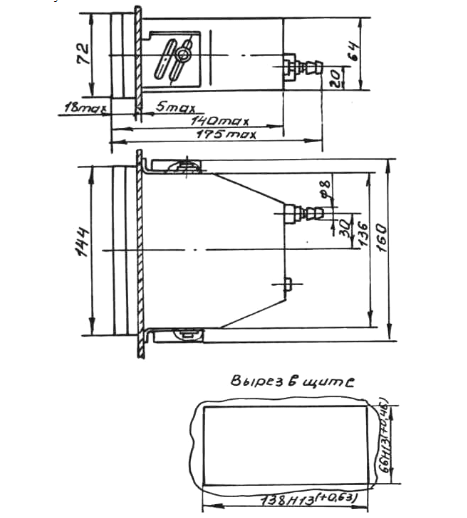

Габаритные размеры
|
 |
Версия: 2023-05-31-ЛВС
