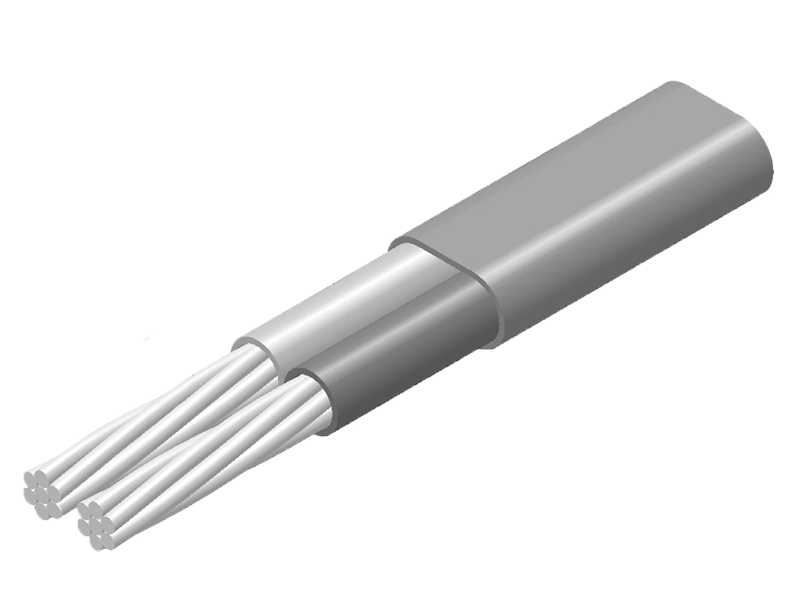

Кабель ПТВВГ-ХК относится к классу термоэлектродных, удлинительных или компенсационных, марок, которые используются для минимизации влияния температуры окружающей среды на работу измерительных приборов, регуляторов и датчиков, а также для подключения свободных концов термопары (термопреобразователя) и удлинения её выводов. Изделие включается в цепь термопары с соблюдением знака полярности. В отличие от обычных медных проводов компенсационные марки уменьшают термо-ЭДС.





Расшифровка маркирования ПТВВГ-ХК:

  - П - провод

  - Т - термоэлектродный

  - В - ПВХ-изоляция

  - В - ПВХ-оболочка

  - Г - гибкий

  - ХК - жила из сплава хромели и копели



Технические характеристики:



      | Параметр | Значение |


      | Тип | ХК (L) |

      | Количество жил в проводе | 7
 |

      | Диаметр жилы | 0,7 мм
 |

      | Количество проводов | 2
 |

      | Сечение | 2,7 мм² |

      | Изоляция жил | ПВХ |

      | Оболочка | ПВХ |

      | Условия эксплуатации
 | −40...+70°C; 98%RH (при +40°C)
 |

      | Цвет | Черный (наружный) Желтый, фиолетовый (внутренние)
 |








Версия: 2022-04-28-ЛВС
