Монтажные колодки предназначены для установки реле на стандартную DIN-рейку или плоскость. Иногда к колодкам дополнительно можно использовать аксессуары:
- пластиковый держатель – для фиксации реле и защиты от выпадения в условиях вибрации;
- модуль индикации – для индикации работы реле.
Технические характеристики:
| Параметр | Значение |
PYF-02MN
PYF-02MN/LN24VDC
PYF-02MN/LM220VAC | PYF-03NS | PYF-04MEP | PYF-04MP |
| |  |  |  |
| Совместимость | Серия реле MN | Серия реле NS | Серия реле MEP | Серия реле MP |
| Номинальный ток | 10 А | 12 А | 12 А | 10 А |
| Номинальное напряжение | 300 В |
| Электрическая прочность изоляции между контактами | 2500 В переменного тока |
| Сечение подключаемого проводника | 0,5…2,5 мм² |
| Тип зажимов | винтовые |
| Температура эксплуатации | −40…+60 °С | −40…+65 °С | −40…+85 °С |
| Относительная влажность воздуха, без конденсации, не более | 85 % |
| Ширина колодки | 15,8 мм | 42,7 мм | 50 мм | 30 мм |
| Масса | 45,2 г | 46,8 г | 83,2 г | 47,4 г |
| Модификации |
 |

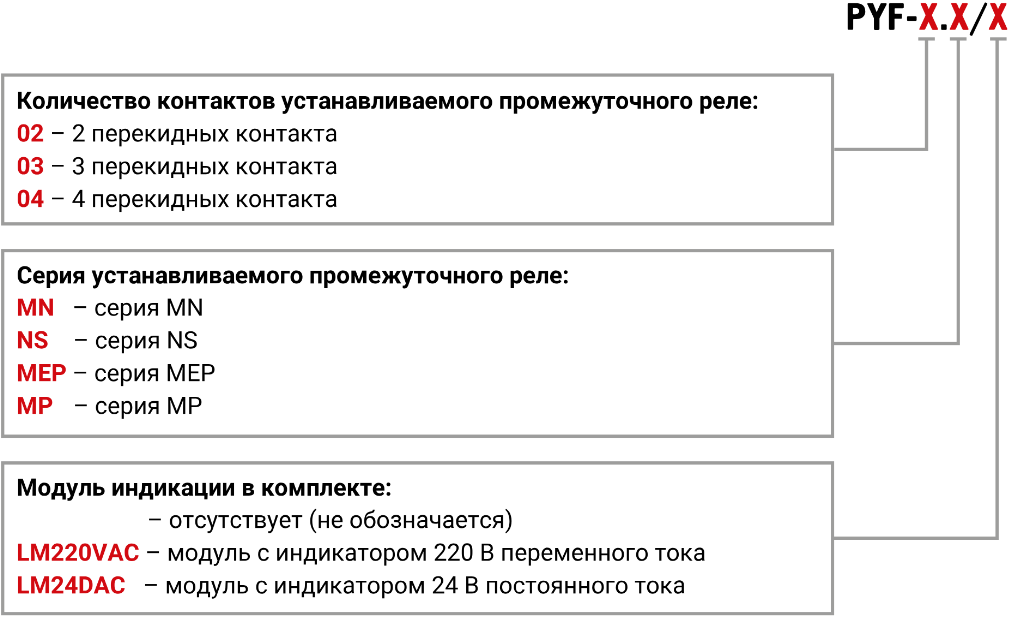

Расшифровка модельного ряда колодок для серии реле MN:
| Модификация | PYF-02MN | PYF-02MN/LM24VDC | PYF-02MN/LM220VAC |
| Комплектация | Модуль колодка + держатель | Модуль колодка + держатель + индикатор 24 VDC | Модуль колодка + держатель + индикатор 220 VAC |
| Совместимость | MN-202.D, MN-203.D,
MN-203.A, MN-207.A | MN-202.D, MN-203.D | MN-207.A |

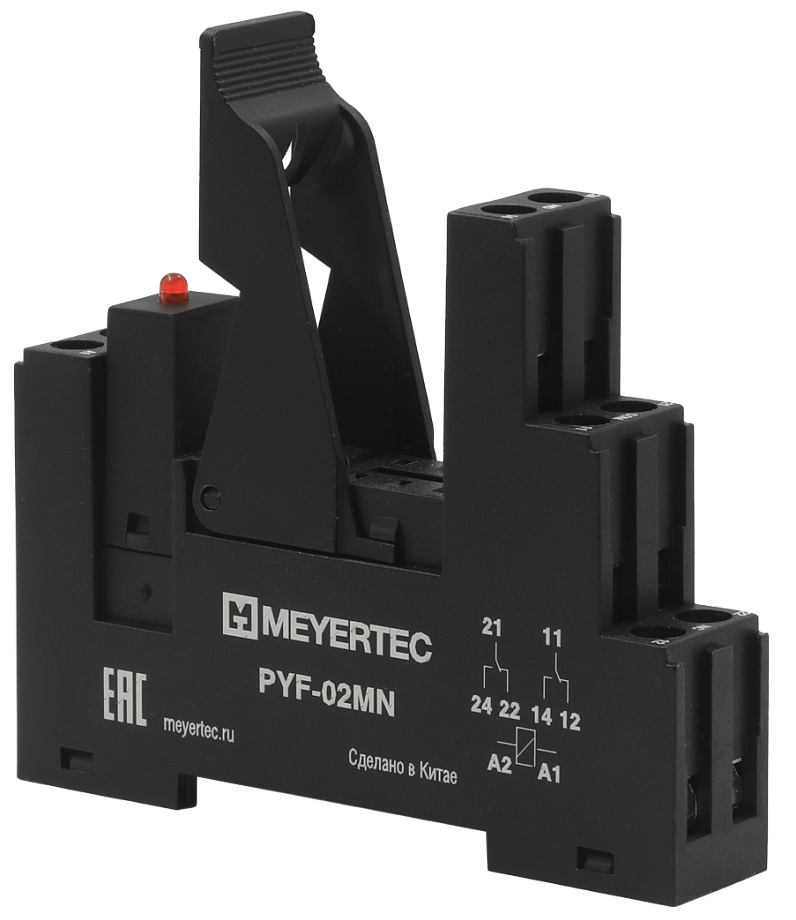

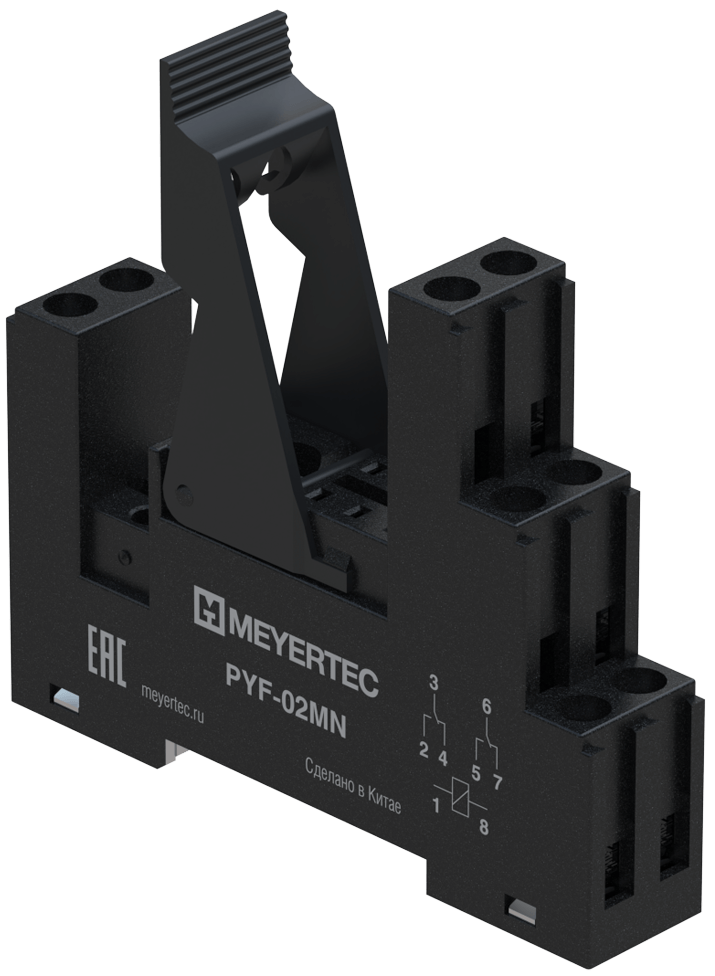

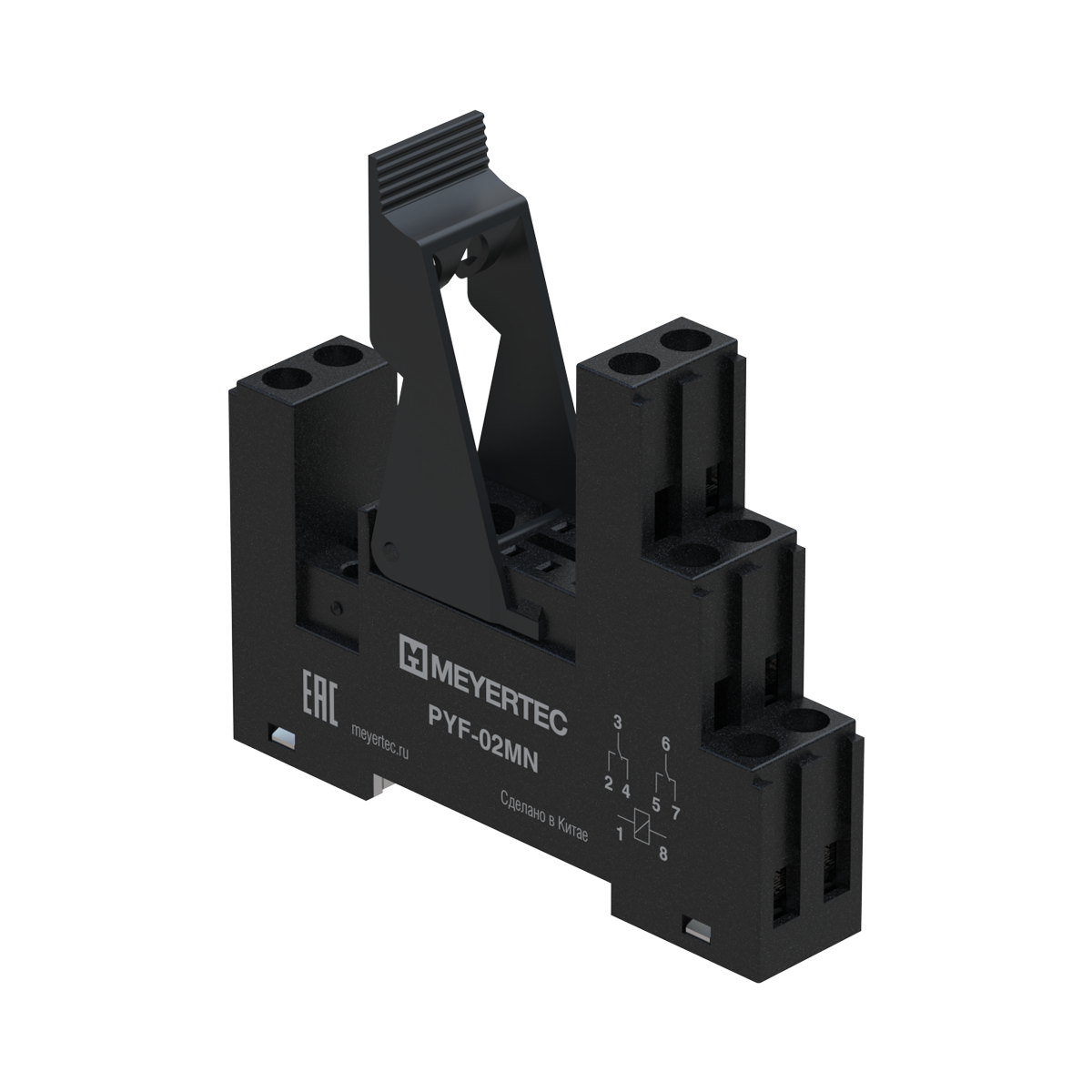

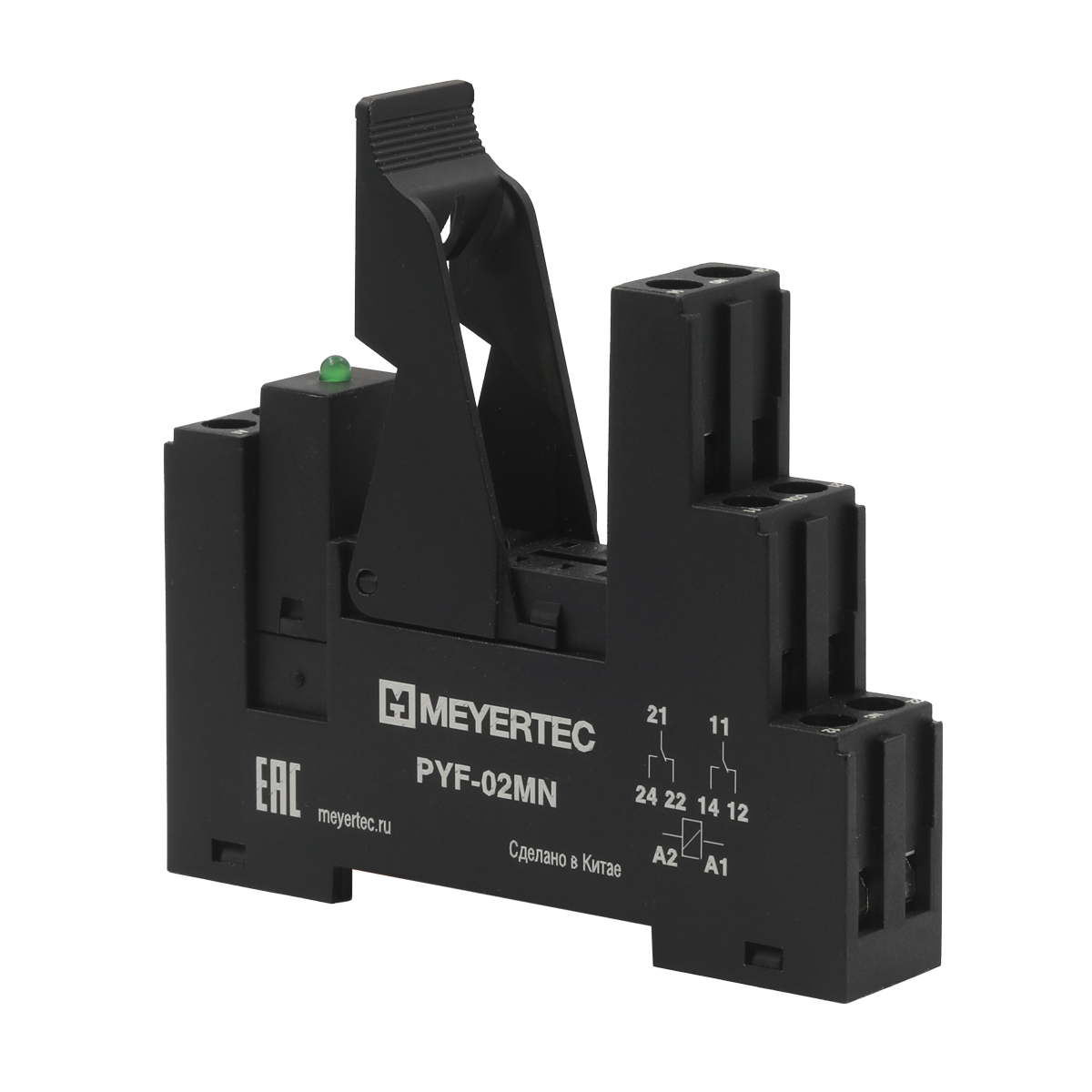

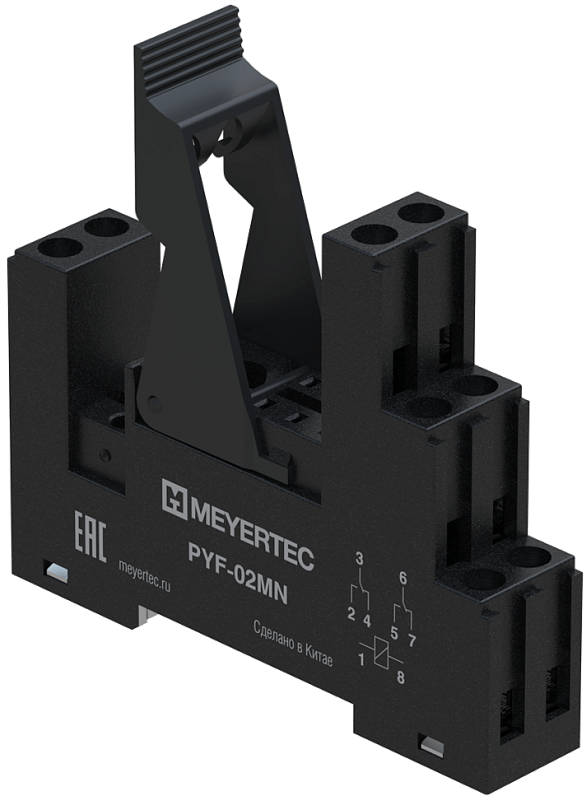

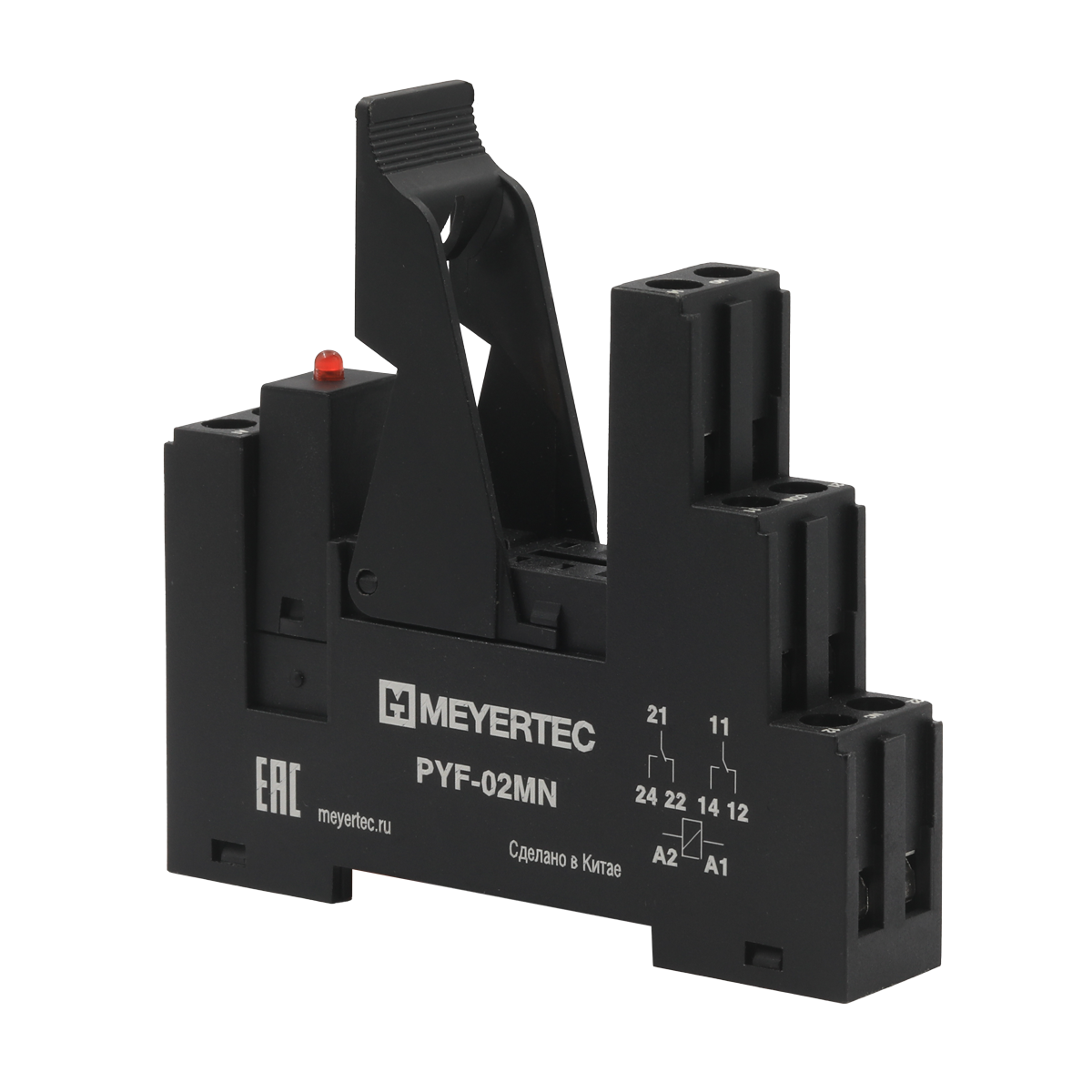

| Внешний вид |  |  |  |

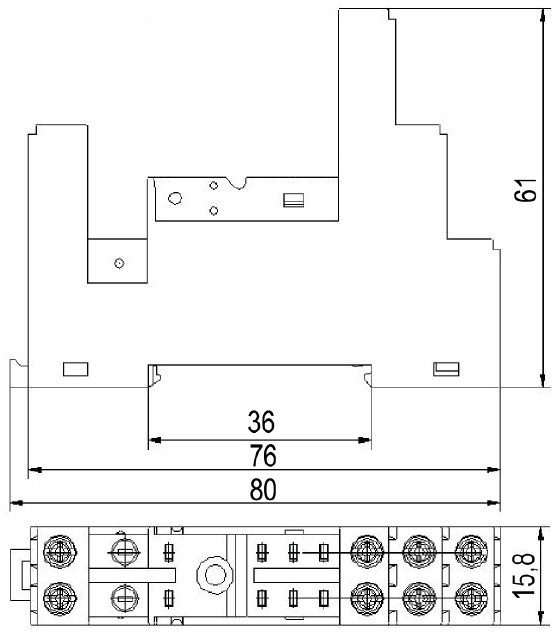

| Габаритные размеры |
PYF-02MN,
PYF-02MN/LN24VDC,
PYF-02MN/LM220VAC |

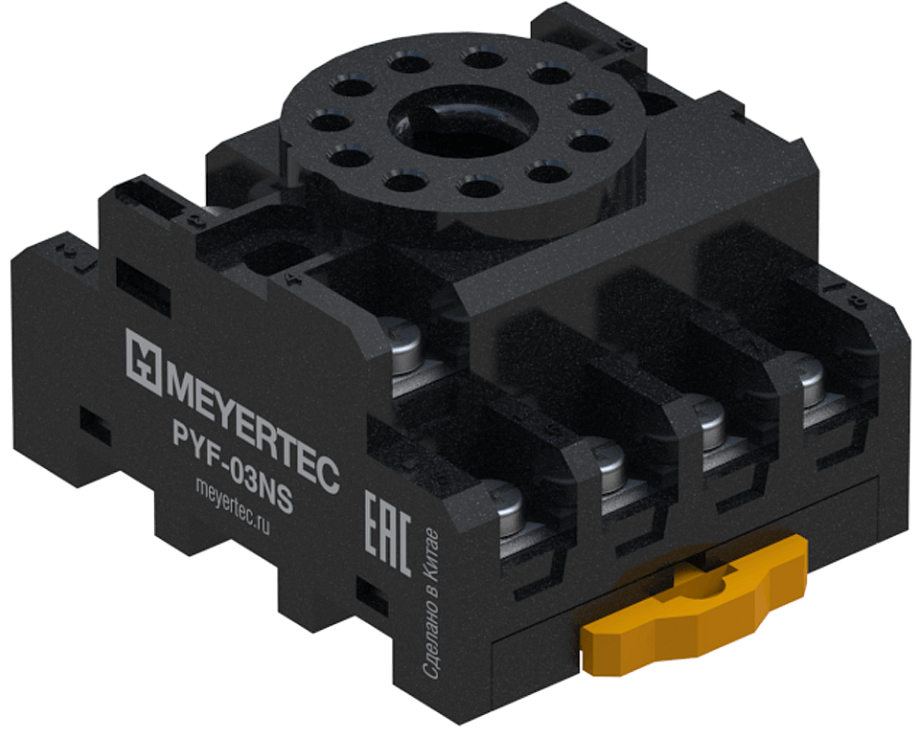

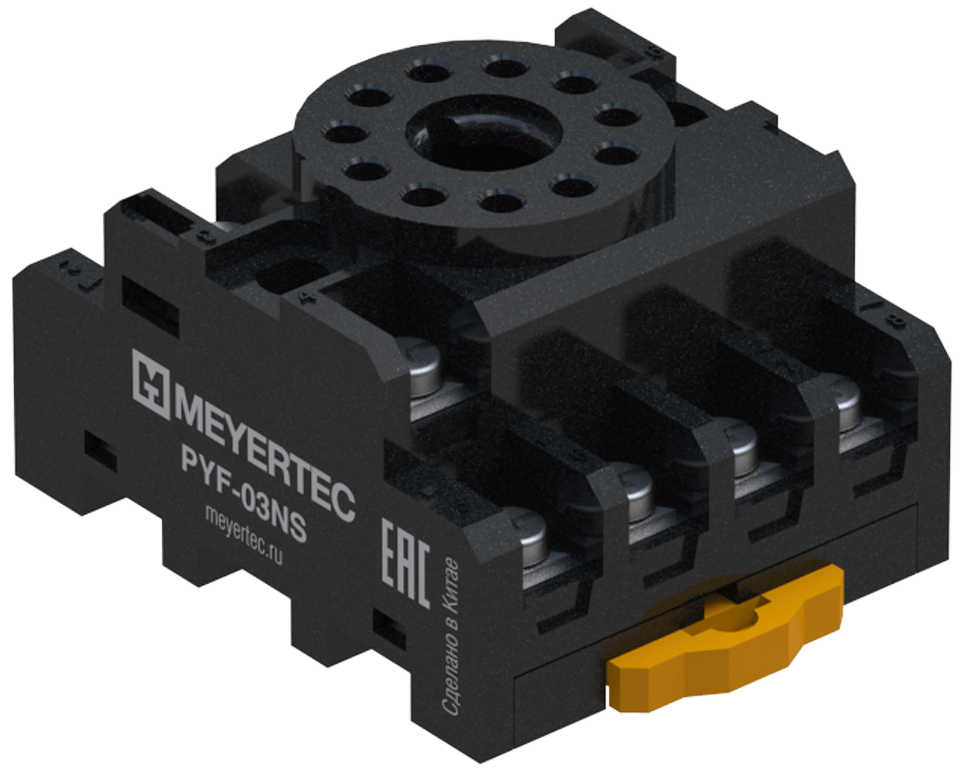

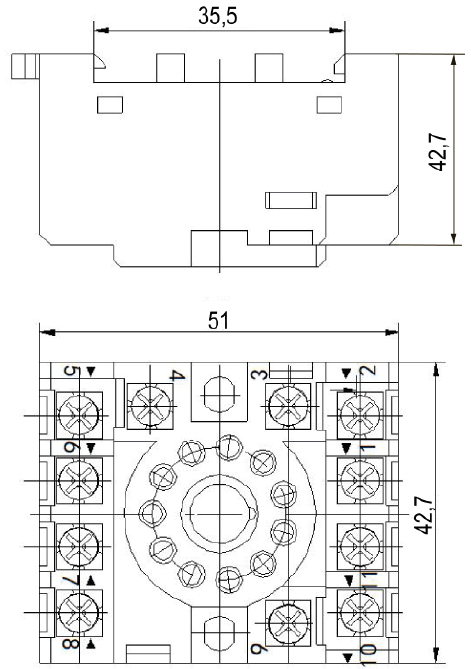

PYF-03NS
|

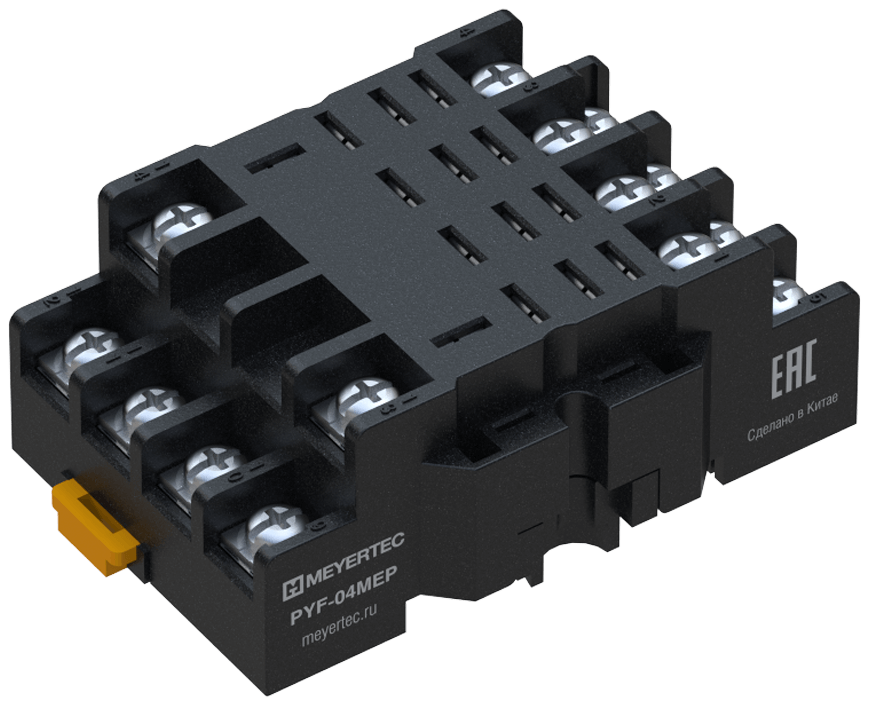

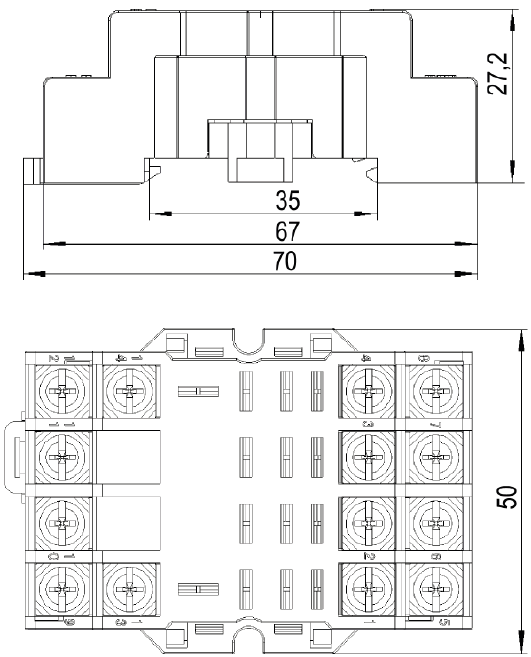

PYF-04MEP
|

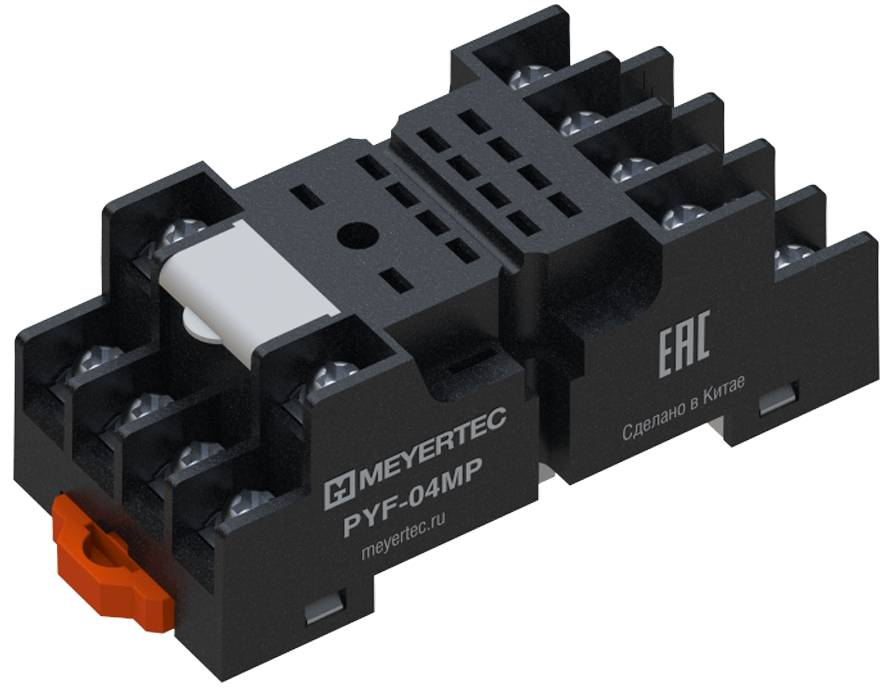

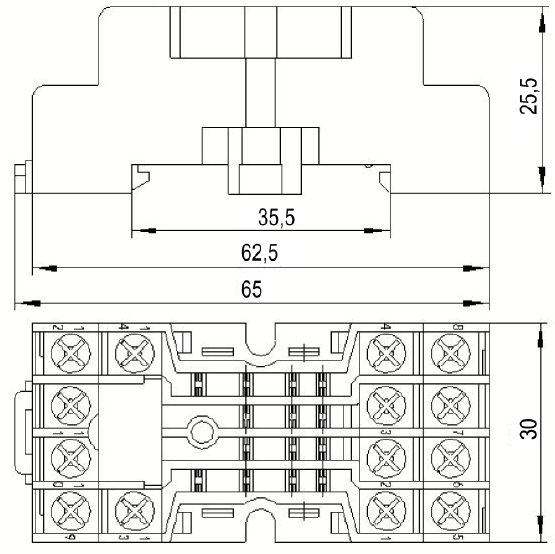

PYF-04MP
|

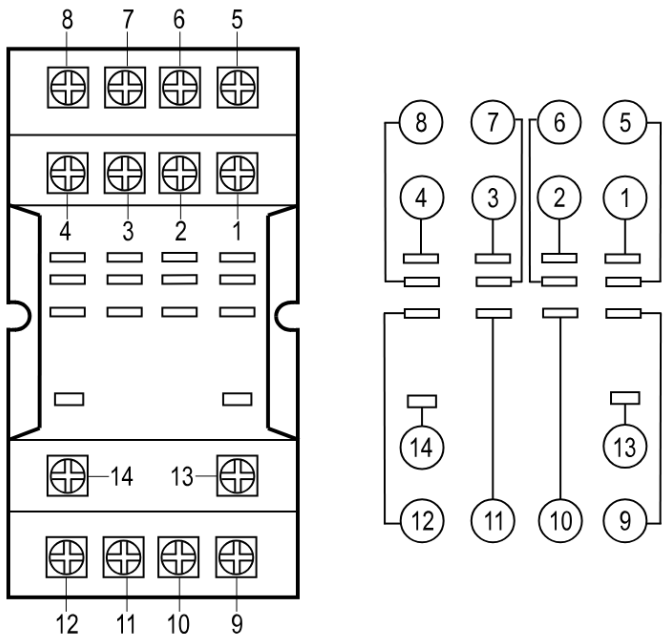

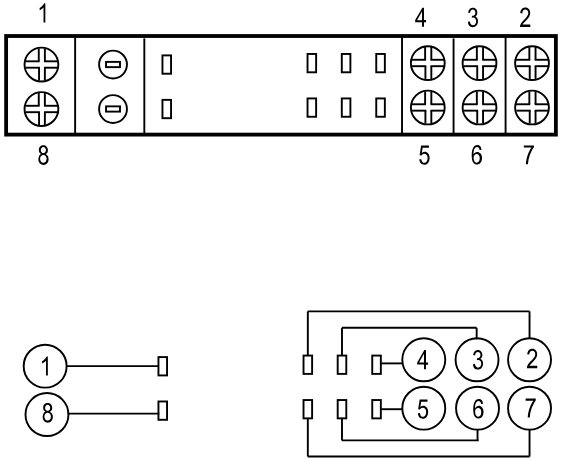

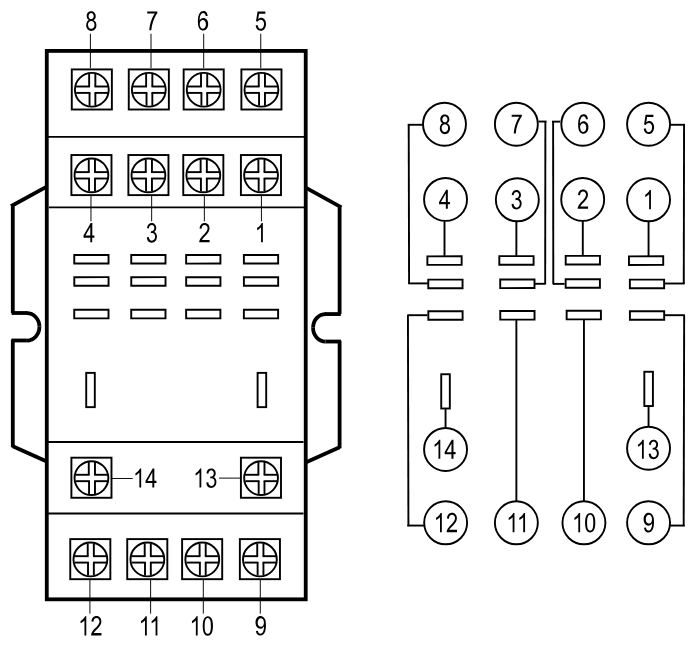

| Цоколевка |
PYF-02MN,
PYF-02MN/LN24VDC,
PYF-02MN/LM220VAC |

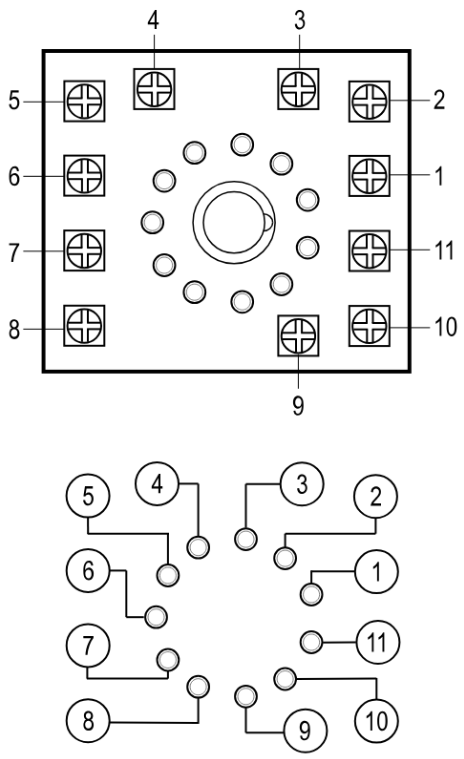

PYF-03NS |
PYF-04MEP |
PYF-04MP |
