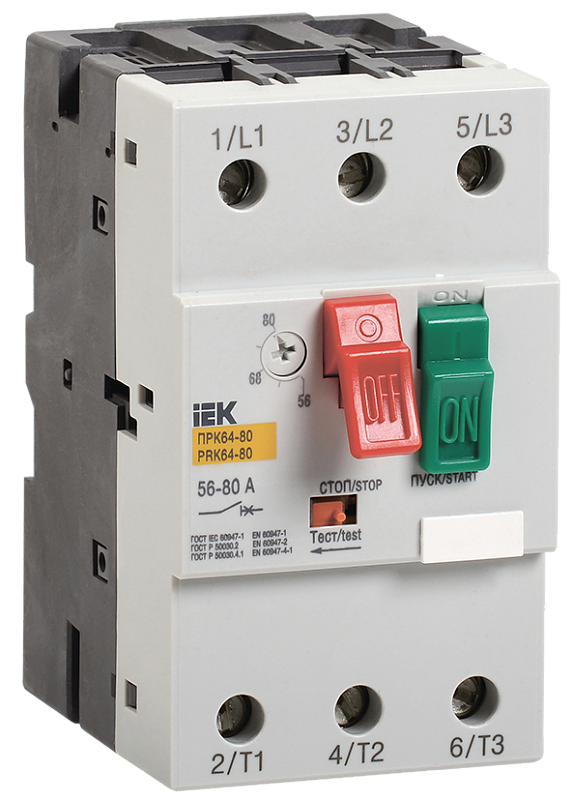

Пускатель ручной кнопочный ПРК64 предназначен для управления и защиты трёхфазных асинхронных двигателей средней и большой мощности от перегрузки, обрыва фазы и короткого замыкания
Серия ПРК-64 представляет собой увеличенный габарит для токов до 64А. Совмещает в себе функции автомата защиты двигателя и ручного пускателя. Обеспечивает надёжную защиту мощных электродвигателей благодаря точной настройке уставки срабатывания расцепителей
Особенности:
- Термомагнитный тип расцепителя. Комбинированная защита включает: биметаллический тепловой расцепитель (для защиты от перегрузок) и электромагнитный расцепитель (для мгновенной защиты от короткого замыкания)
- Ручное кнопочное управление двигателями большой мощности
- Регулировка диапазона уставки срабатывания теплового расцепителя
- Возможность установки дополнительных и аварийных контактов ДК/АК64
- Кнопка «Тест» для проверки без подключения к электроцепи
- Защита всех токоведущих частей от прямого прикосновения
- Возможность блокировки замком (диаметр дужки до 5 мм)
- Увеличенные габариты для работы с большими токами
Области применения:
- Защита мощных трёхфазных асинхронных двигателей в промышленности
- Крупные промышленные объекты и производственные линии
- Мощное насосное и компрессорное оборудование
- Вентиляционные системы большой производительности
- Подъемно-транспортное оборудование
- Станочное оборудование повышенной мощности
- Энергетические и нефтегазовые объекты
Технические характеристики:
Параметр | Значение |
Количество полюсов
| 3
|
Номинальный ток
| 25...80 А |
Номинальное рабочее напряжение | 660 В |
Номинальная частота | 50...60 Гц |
Предельная отключающая способность при 400 В | 100 кА |
Номинальное напряжение изоляции (Ui) | 660 В |
Тип расцепителя | Термомагнитный |
Управление | Кнопками |
Степень пылевлагозащиты | IP20 |
Монтаж | На DIN-рейку |
Тип подключения | Винтовое соединение |
Максимальное сечение кабеля | 50 мм² |
Температура эксплуатации | от -25 до +40 °C |
Климатическое исполнение | УХЛ3.1 |
Механическая износостойкость | 10000 циклов |
Категория применения | АС-3 |
Габаритные размеры | 110×55×85 мм |
Вес | ≤ 0,8 кг |
Модификации:
Модель
| Диапазон настроек защиты
от тепловой перегрузки, А
| Номинальный ток, А
| Электромагнитный ток срабатывания, А
| Номинальная мощность при 400 В, кВт |
ПРК64-25 | 16...25 | 25 | 327 | 11 |
ПРК64-40
| 25...40
| 40 | 480 | 18,5 |
ПРК64-63 | 40...63 | 63 | 756 | 30 |
ПРК64-80 | 56...80 | 80 | 960 | 40 |
Версия: 2025-06-05-КВА
