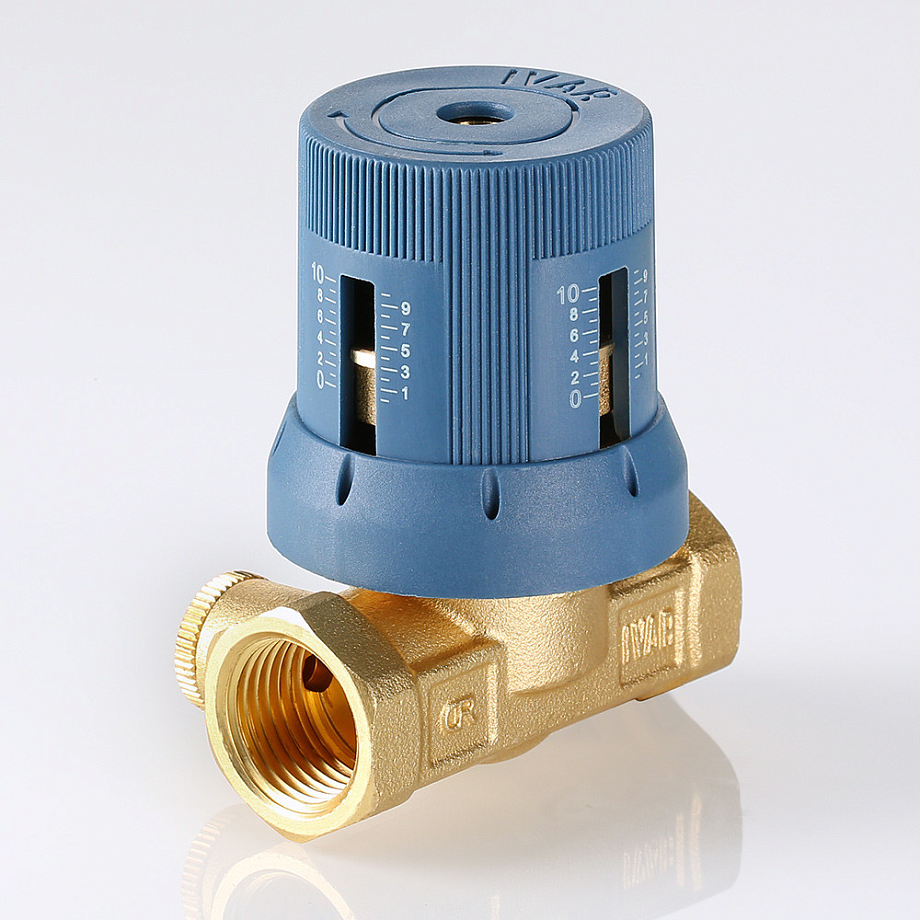

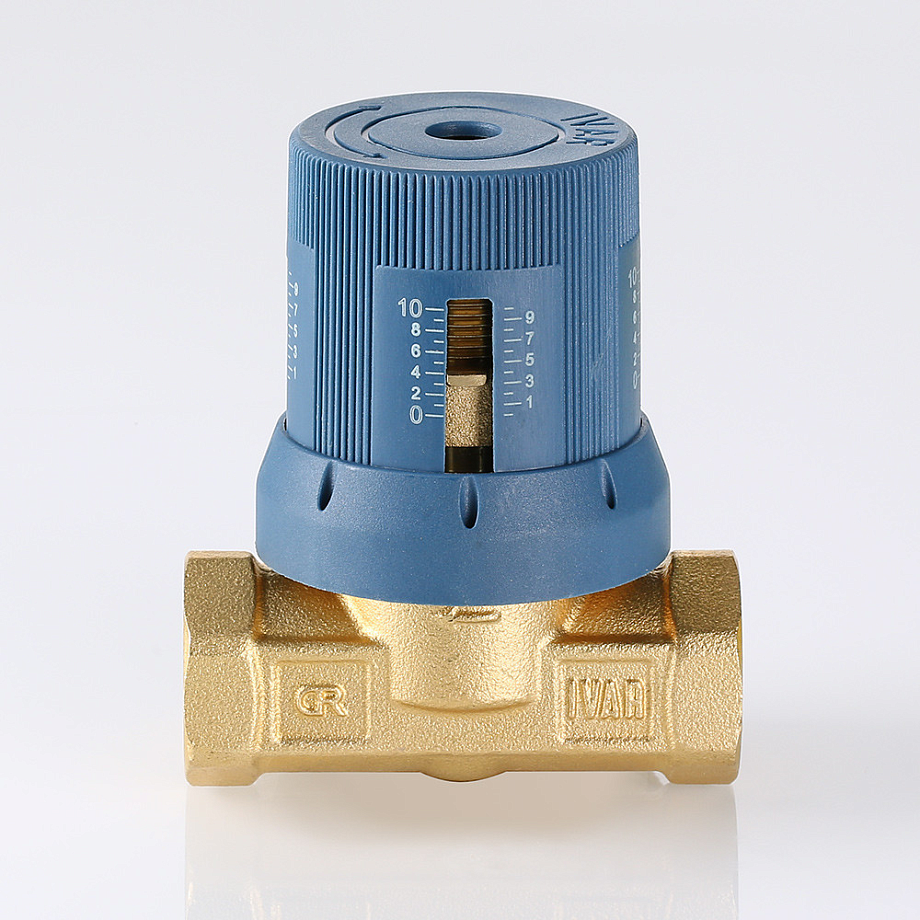

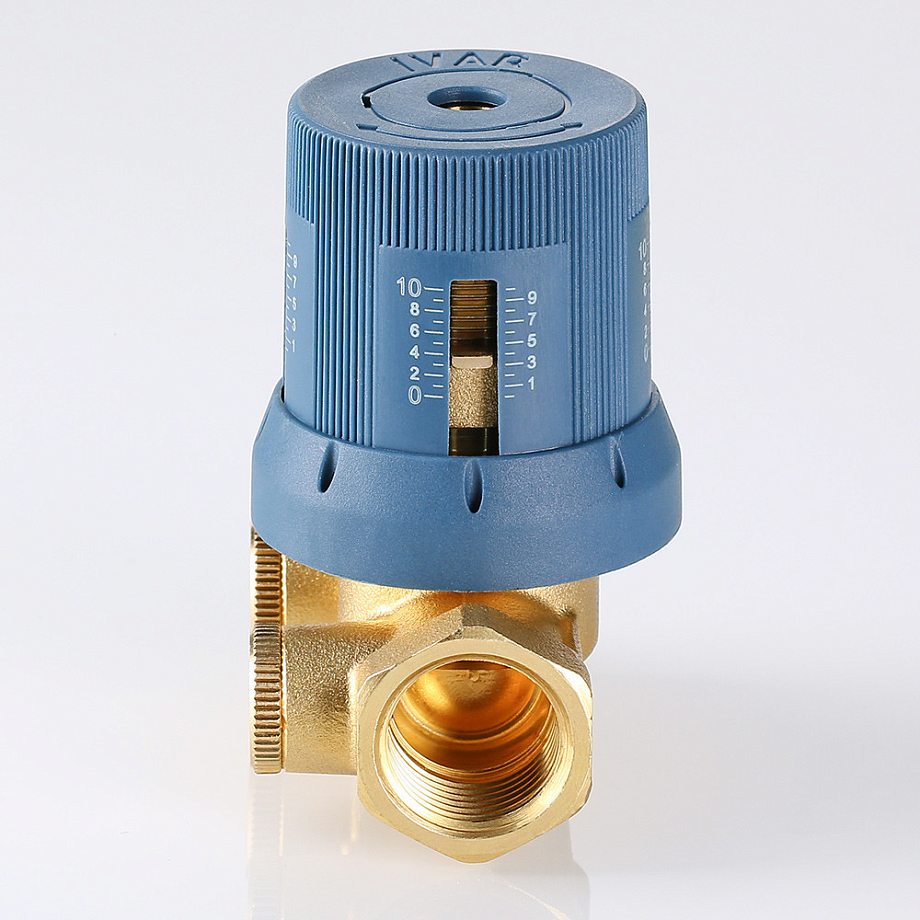

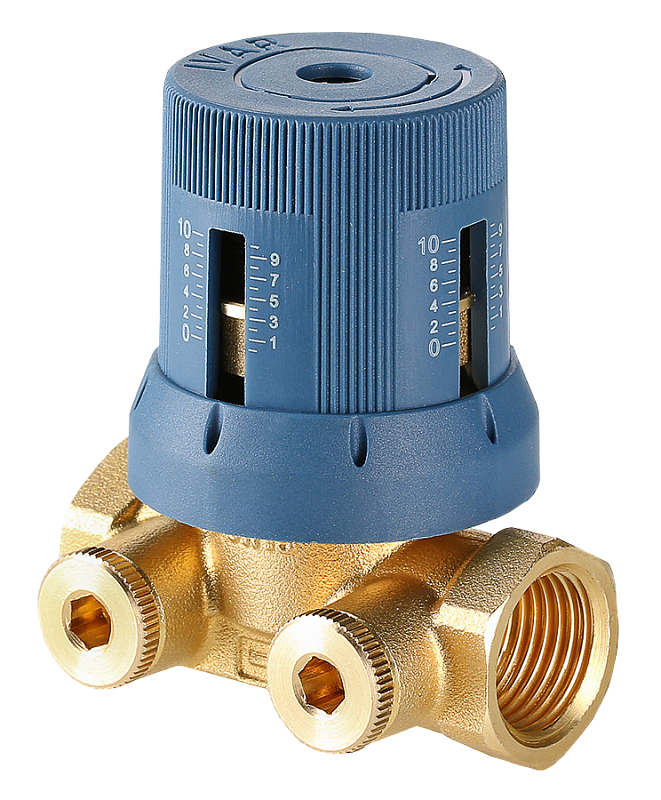

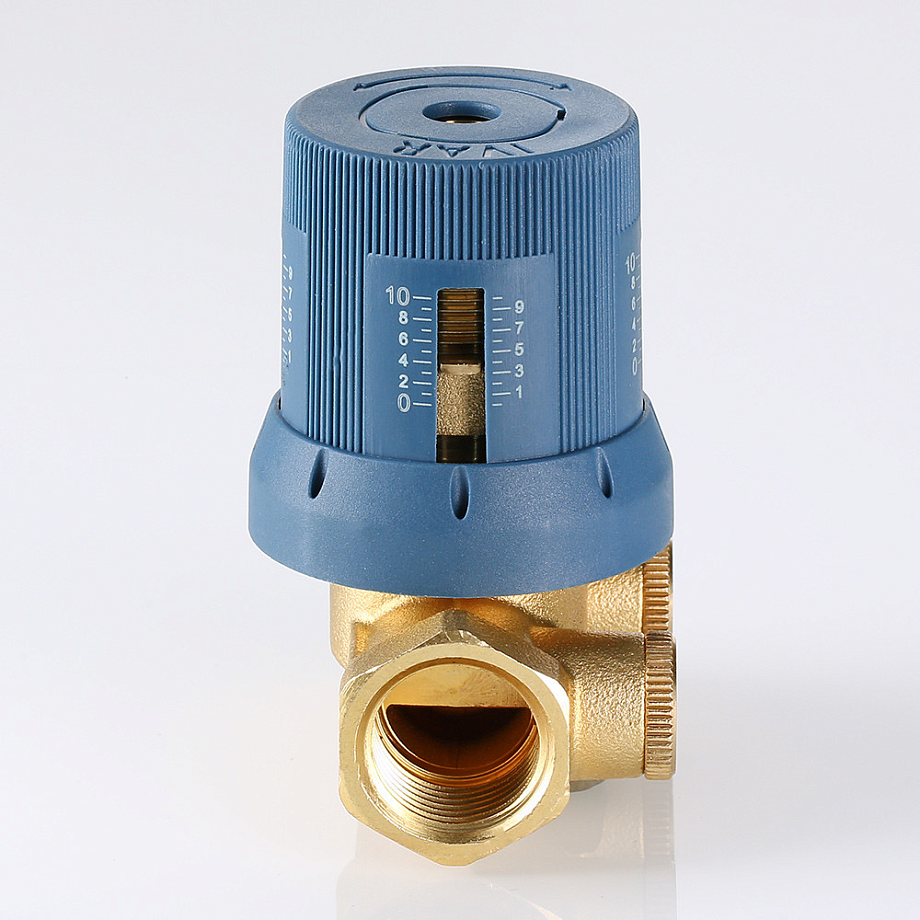

Клапан запорно-регулировочный VT.042.G

Прибор для создания дополнительного гидравлического сопротивления заданной величины при гидравлической увязке контуров или ветвей систем водяного отопления и водоснабжения зданий и сооружений различного назначения

Рабочая среда: вода, растворы гликолей 50%
Температура рабочей среды: ≤ +120°С
Рабочее давление: 1,6 МПа
Диаметр условного прохода: 15 мм, 20 мм, 25 мм
Материалы: латунь (корпус), нейлон (ручка настройки), EPDM (уплотнение штока)
Присоединение: резьбовое G½", G¾", G1"

В закладки

от 6 878 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Запорно – регулировочный клапан VT.042.G предназначен для создания дополнительного гидравлического сопротивления заданной величины при гидравлической увязке контуров или ветвей систем водяного отопления и водоснабжения зданий и сооружений различного назначения.

Основное назначение клапана – совместная работа с регулятором перепада давлений VT.041 в двухтрубных системах отопления. При этом клапаном VT.042 устанавливается расчетное значение увязочного перепада давления в обслуживаемом контуре, а регулятором VТ.041 поддерживается расчетный перепад давления по контуру в целом. Комплект из клапана VT.042 и регулятора VT.041 с импульсной трубкой реализуется под артикулом VT.040.

Особенности:

Клапан снабжен устройством, фиксирующим настроечное положение

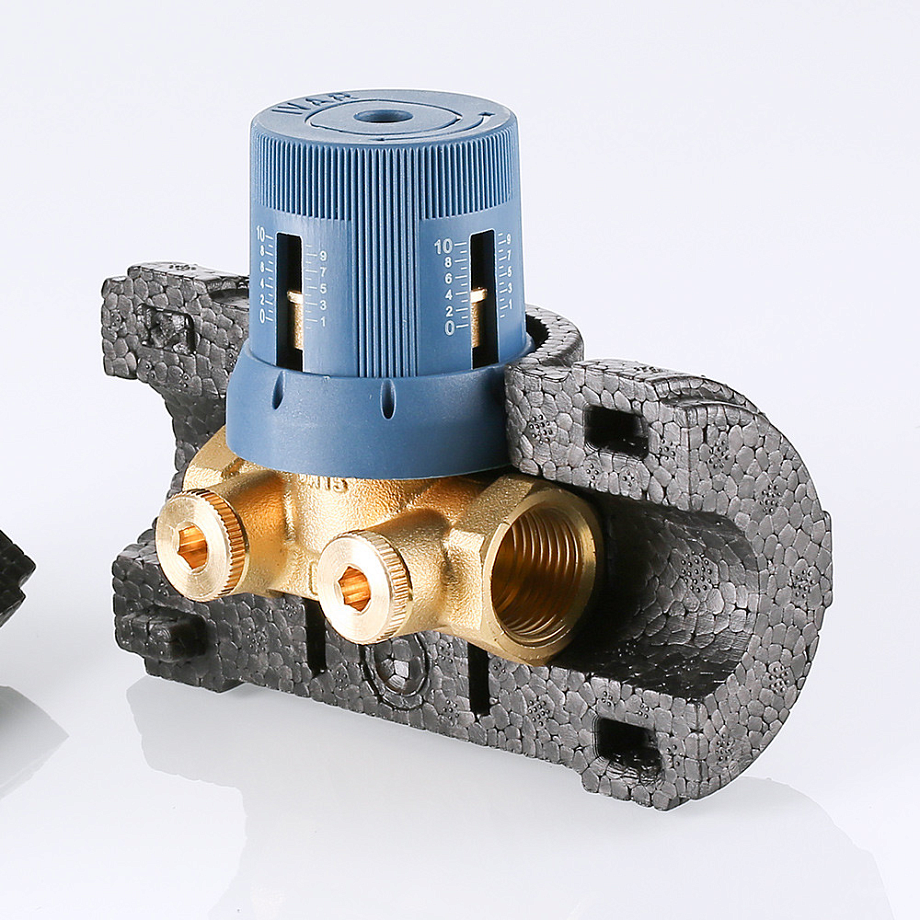

Клапан комплектуется разъемным теплоизоляционным кожухом
Ремонтопригоден

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, растворы гликолей 50%
Температура рабочей среды	≤ +120°С
Рабочее давление	1,6 МПа
Пробное давление	2,4 МПа
Номинальное давление	2,5 МПа
Диаметр условного прохода	15 мм, 20 мм, 25 мм
Присоединение	Резьбовое G½", G¾", G1"

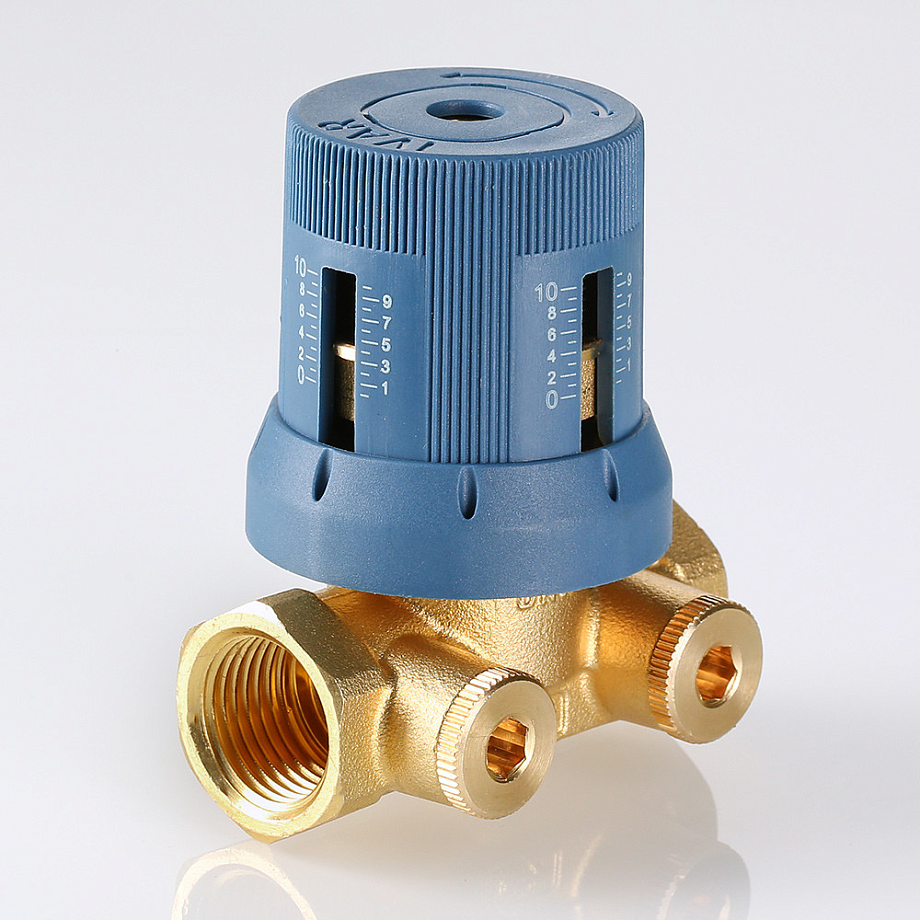

Резьба боковых патрубков	Внутр. G¼"
Пропускная способность	2,74...6,44 м³/ч
Материал	Латунь (корпус), нейлон (ручка настройки), EPDM (уплотнение штока)
Средний полный срок службы	30 лет

Модификации:

Обозначение	Ду, мм	Присоединение	Пропускная способность, м³/ч
VT.042.G.30004	15	G½"	2,74
VT.042.G.30005	20	G¾"	3,51
VT.042.G.30006	25	G1"	6,44

Габаритные размеры

G	A, мм	B, мм	C, мм	D, мм	E, мм	F, мм	H, мм
G½"	65	25	66	50	35	⌀26	G¼"
G¾"	75	27	66	50	35	⌀32	G¼"
G1"	85	33	70	50	40	⌀40	G¼"

Версия: 2023-01-30-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	30.01.2023	0.86 Мб

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
15 20 25

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость
M33835	VT.042.G.30004	15	1...2 недели	6878 руб. – +
M33836	VT.042.G.30005	20	1...2 недели	7626 руб. – +
M33837	VT.042.G.30006	25	1...2 недели	8493 руб. – +
