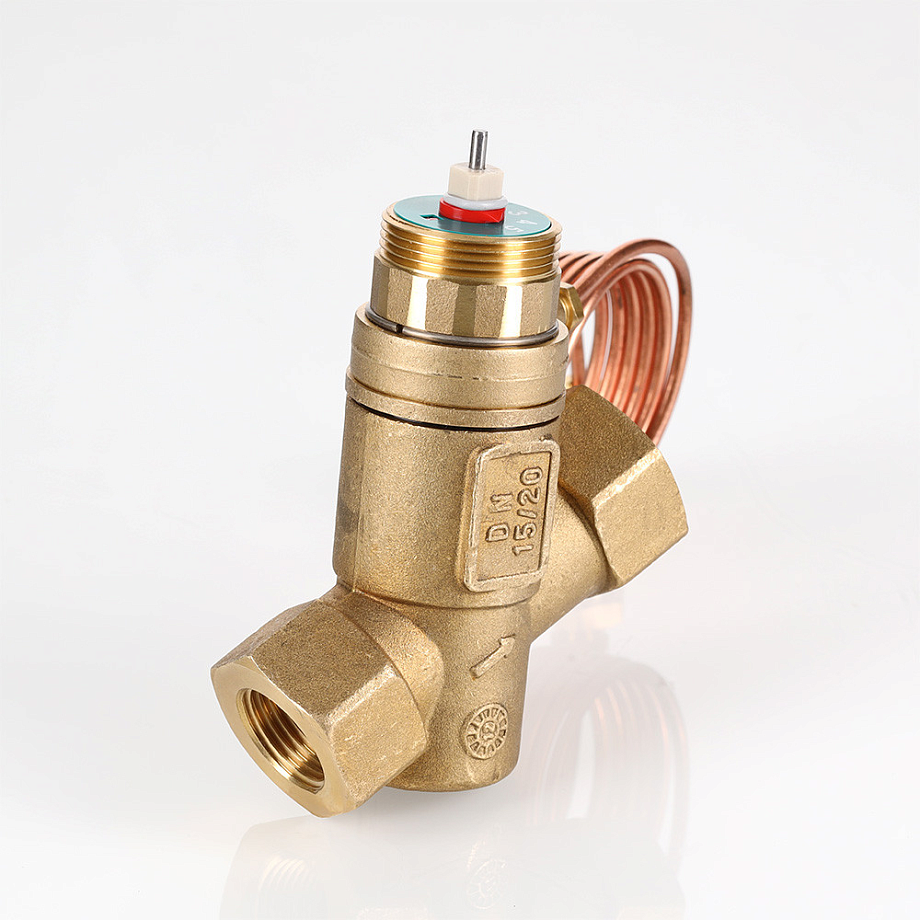

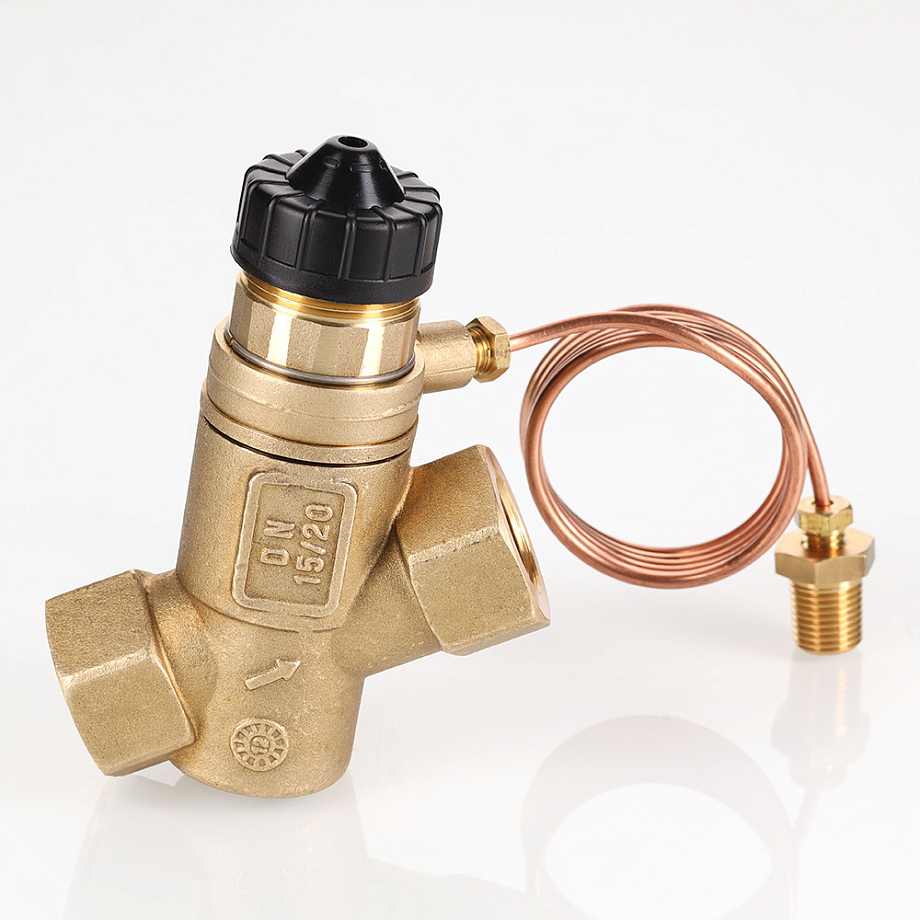

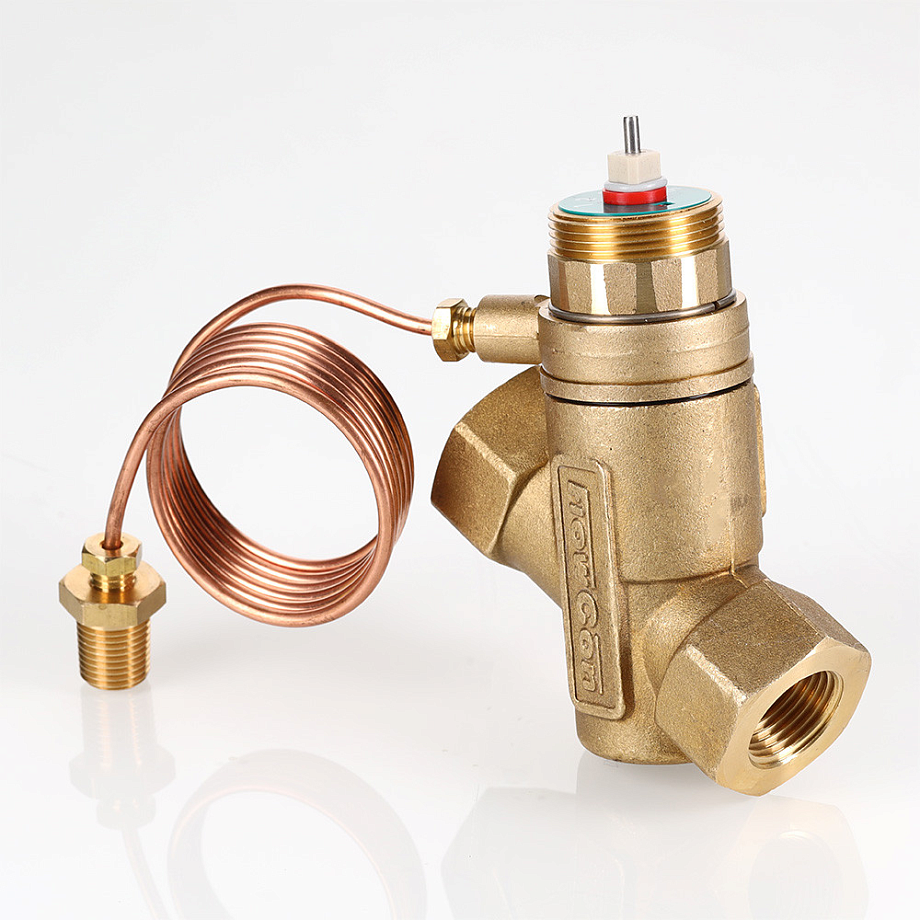

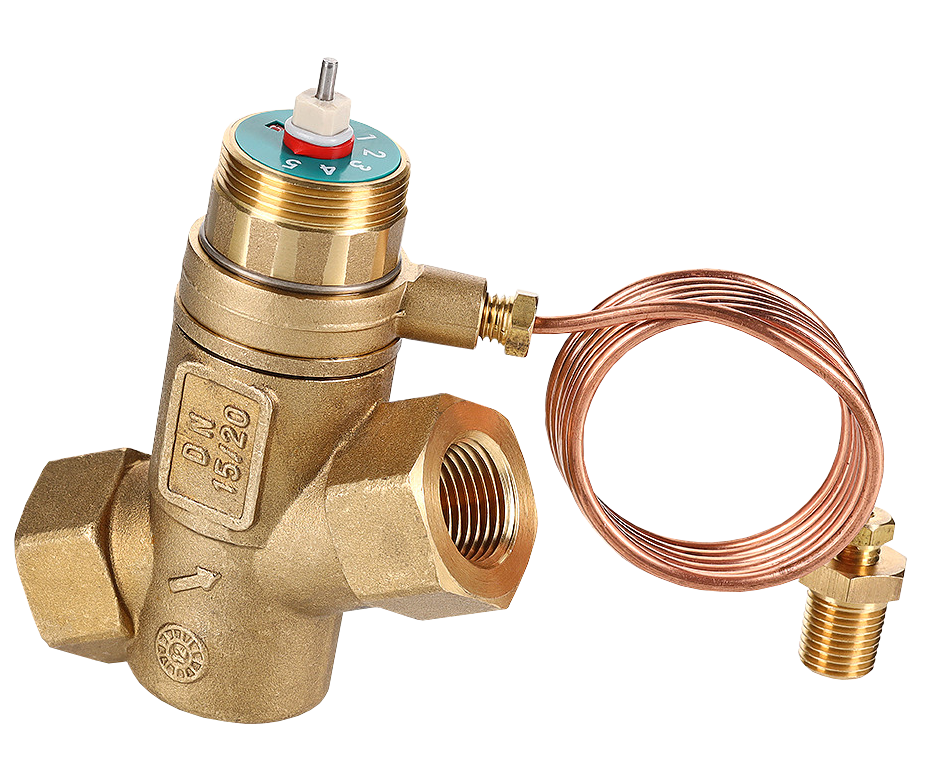

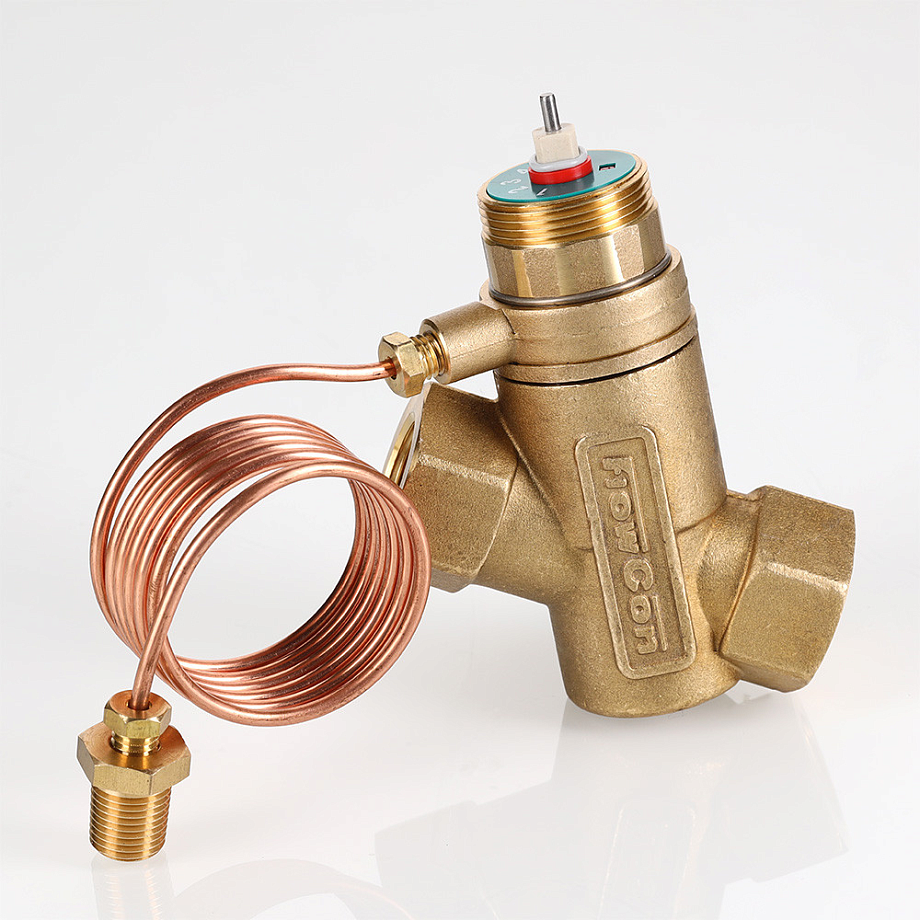

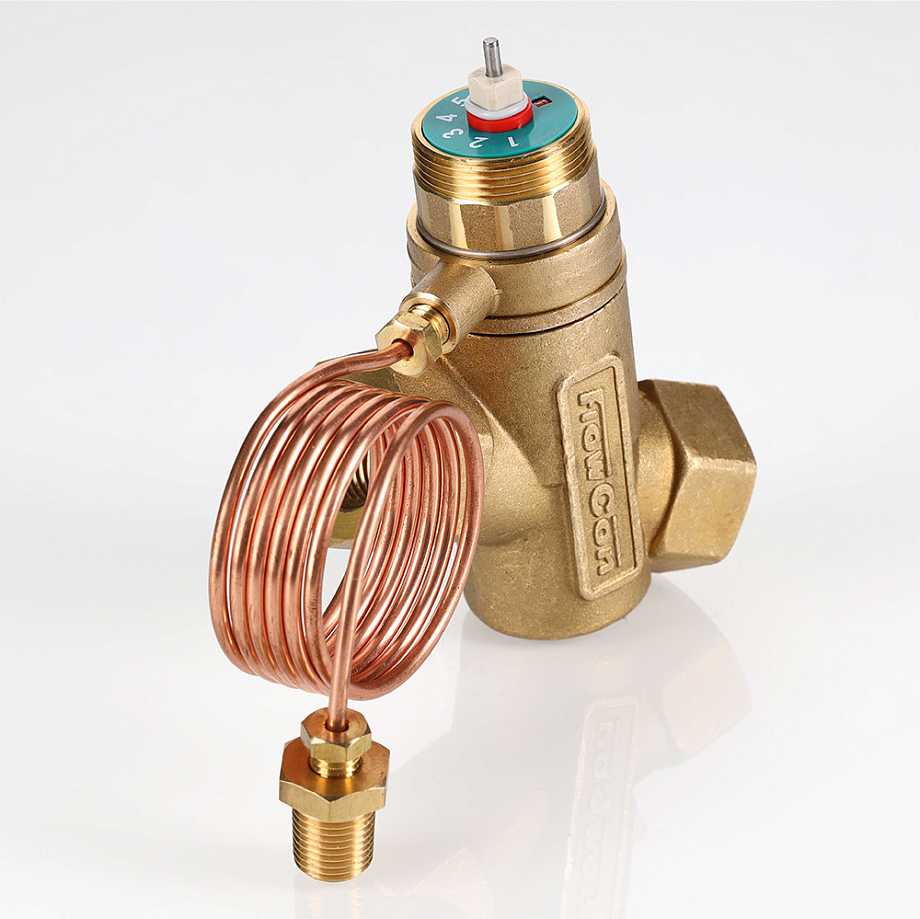

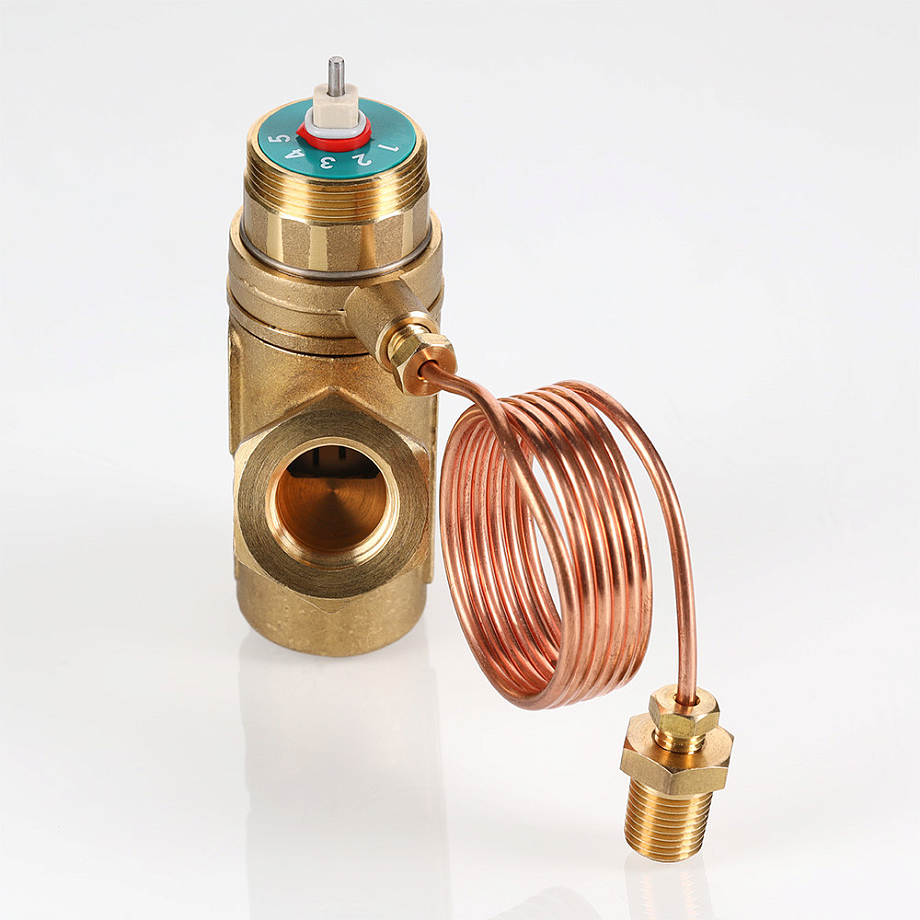

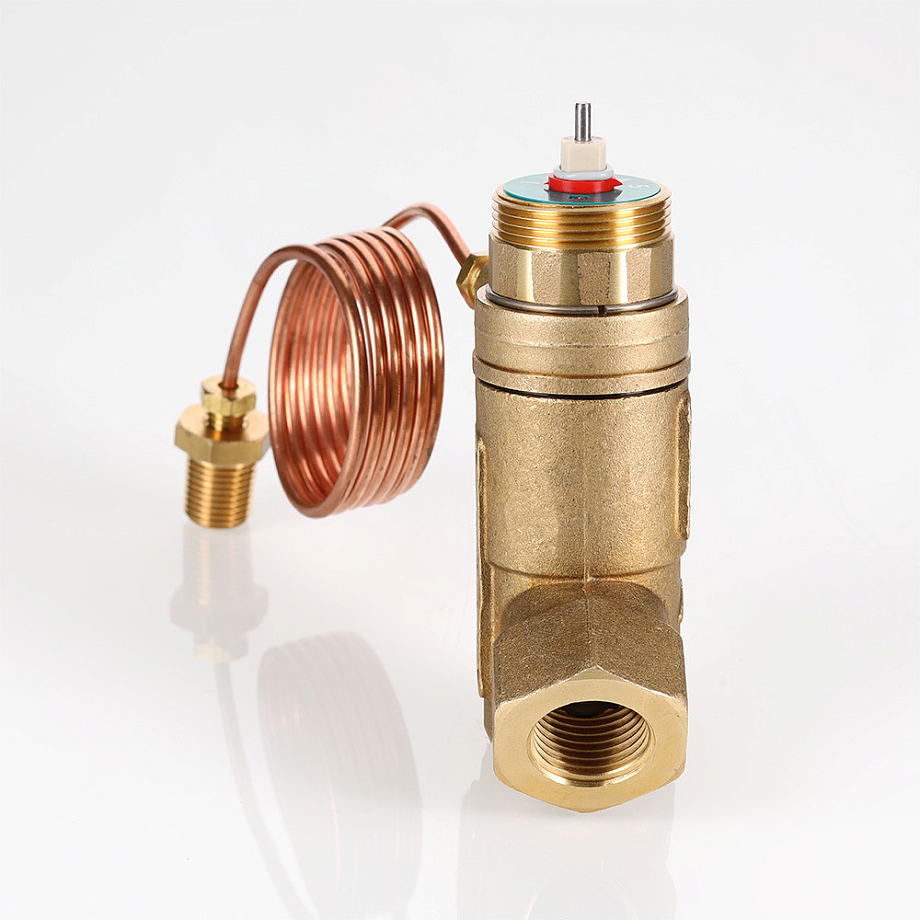

Автоматический регулятор перепада давления регулируемый с регулирующим клапаном, без отверстий под штуцеры VT.043.GLA

Арт: M33840

Прибор для поддержания в динамическом режиме заданного пользователем перепада давления (ΔРн) с одновременным ограничением расхода в двухтрубных системах отопления и охлаждения с переменным расходом

Рабочая среда: вода, растворы гликолей до 30%
Температура рабочей среды: −20...+120°С
Рабочее давление: 1,6 МПа
Перепад давлений: 3...17 кПа
Диаметр условного прохода: 15 мм
Материалы: латунь (корпус), медь (импульсная трубка), EPDM (мембрана и уплотнители)
Присоединение: резьбовое G½"

В закладки

12 317 руб. Наличие: 1...2 недели

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Автоматический регулятор перепада давления VT.043.GLA предназначен для поддержания в динамическом режиме заданного пользователем перепада давления (ΔРн) с одновременным ограничением расхода в двухтрубных системах отопления и охлаждения с переменным расходом

Основное назначение регулятора – совместная работа с балансировочным клапаном VT.054 в двухтрубных системах отопления. При этом балансировочным клапаном VT.054 устанавливается расчетное значение увязочного перепада давления в обслуживаемом контуре (ΔРу), а регулятором перепада давлений поддерживается расчетный перепад давления по этому участку (ΔРн). В случае, когда применение балансировочного клапана не требуется, импульсную трубку рекомендуется подключать к шаровому крану с дренажом и воздухоотводчиком VT.245, имеющему патрубки с внутренней резьбой ¼".

Особенности:

Регулируемый картридж с дополнительным клапаном-регулятором расхода, который может управляется с помощью двухпозиционного или аналогового сервопривода

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, растворы гликолей до 30%
Температура рабочей среды	−20...+120°С
Рабочее давление	1,6 МПа
Пробное давление	2,4 МПа
Номинальное давление	2,5 МПа
Диапазон расходов	15...2000 л/ч
Диаметр условного прохода	15 мм
Присоединение	Резьбовое G½"
Резьба измерительных патрубков	G¼"
Резьба патрубка для подключения импульсной трубки	M8
Резьба адаптера импульсной трубки для подключения к балансировочному клапану или шаровому крану	G¼"
Диаметр капиллярной трубки	3 мм
Длина капиллярной трубки	1 м
Пропускная способность	3,7 м³/ч
Материал	Латунь (корпус), медь (импульсная трубка), EPDM (мембрана и уплотнители)
Средний полный срок службы	30 лет

Модификации:

Обозначение	Ду, мм	Присоединение	Расчетное падение давления на клапане, кПа	Вес, г
VT.043.GLA.0401	15	G½"	3...17	650

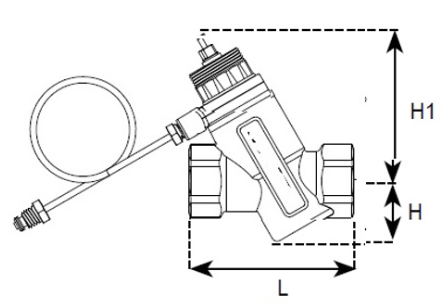

Габаритные размеры

Присоединение	L, мм	H, мм	H1, мм
G½"	80	31	72

Обозначение при заказе:

№ поля	Описание поля	Варианты значений	Расшифровка значений
1	Модификация регулятора	GLA	Регулятор перепада давления и расхода регулируемый без измерительных патрубков, с капиллярной трубкой
2	Присоединительный размер	04	DN15 (½")
3	Размер резьбы под картридж	01	20 мм

Версия: 2023-01-30-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	30.01.2023	1.64 Мб
