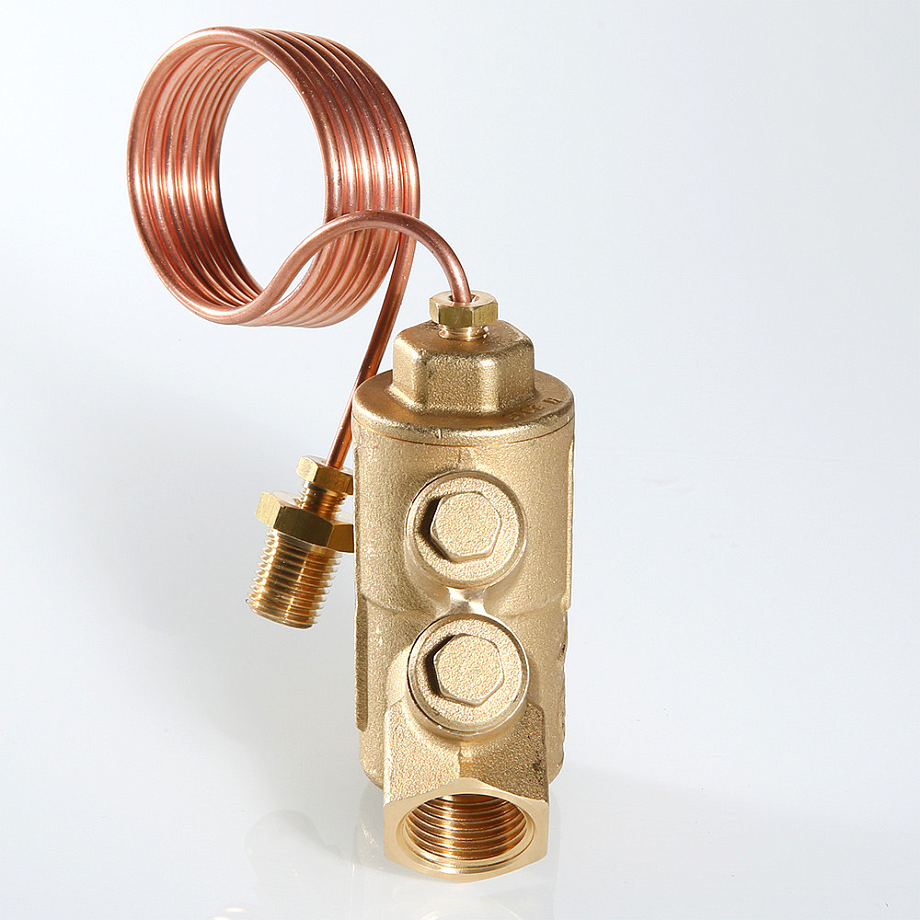

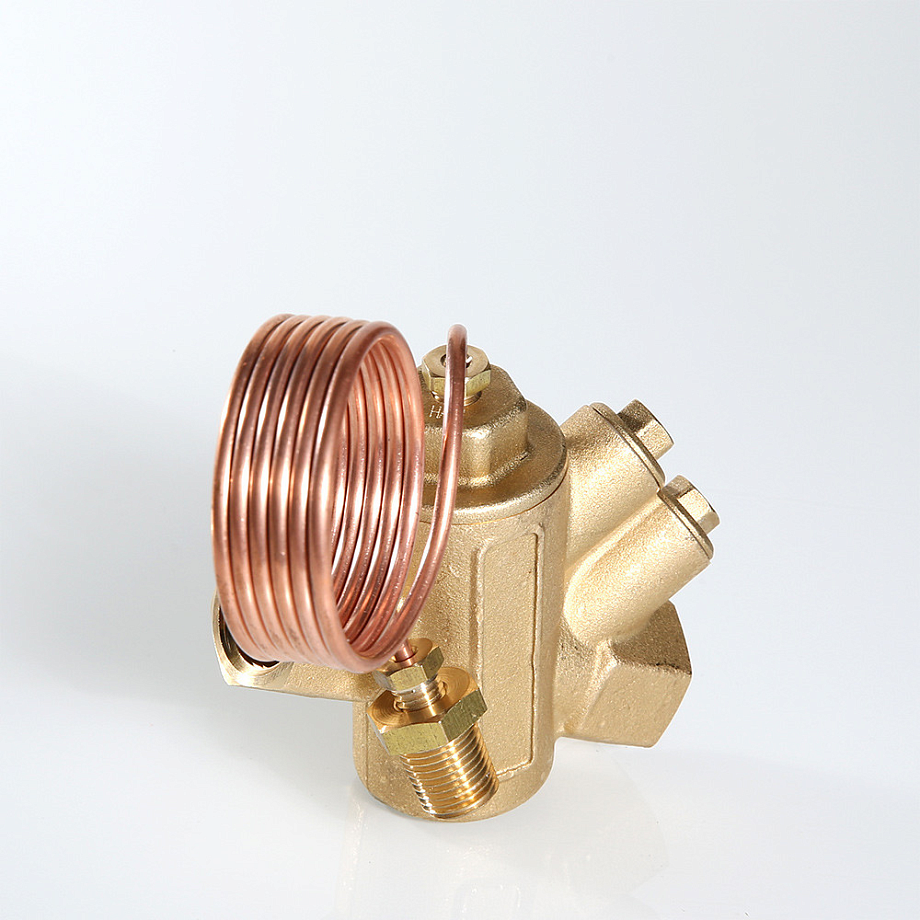

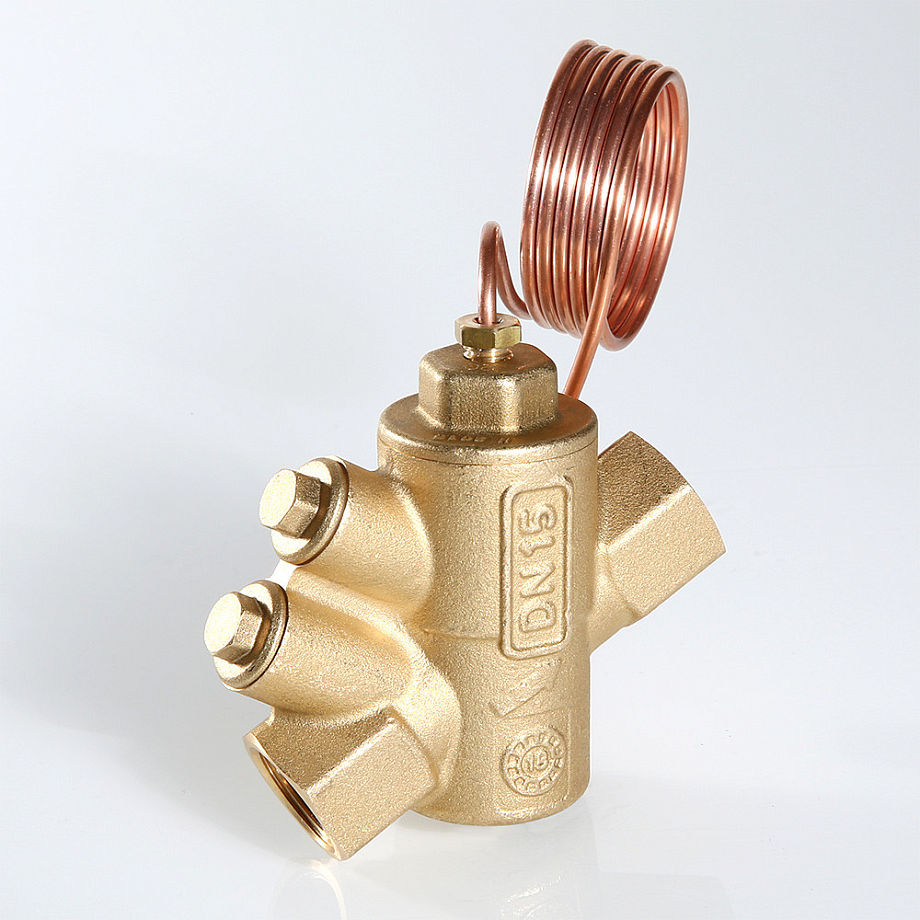

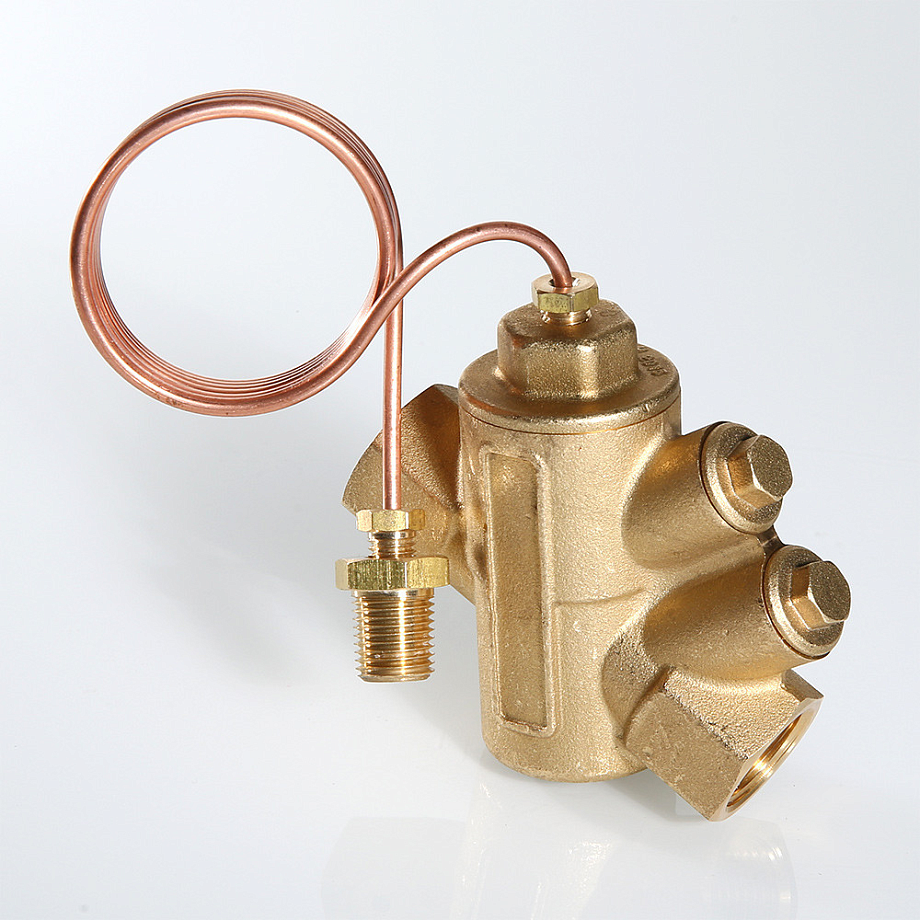

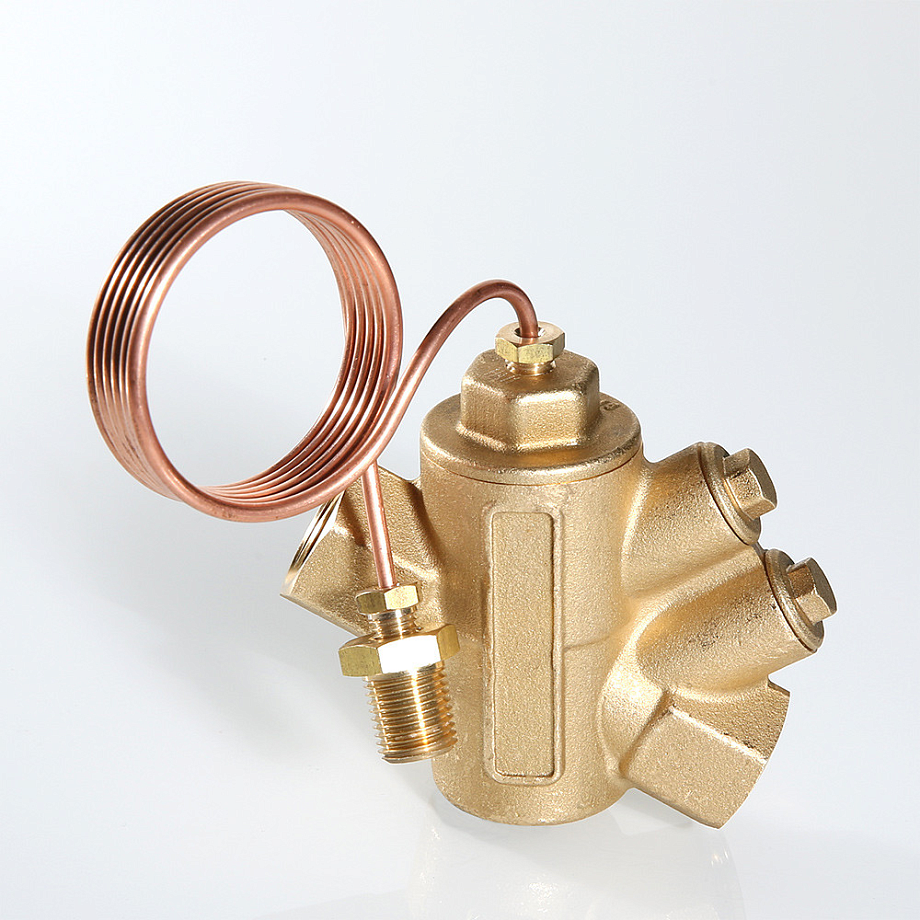

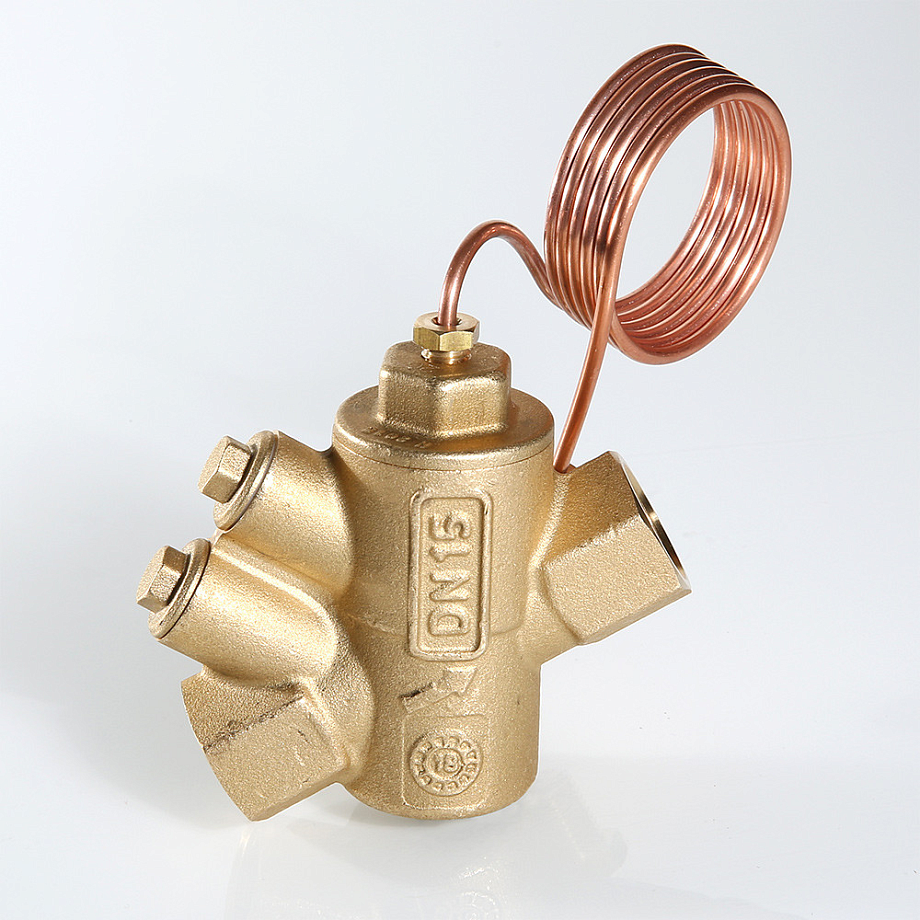

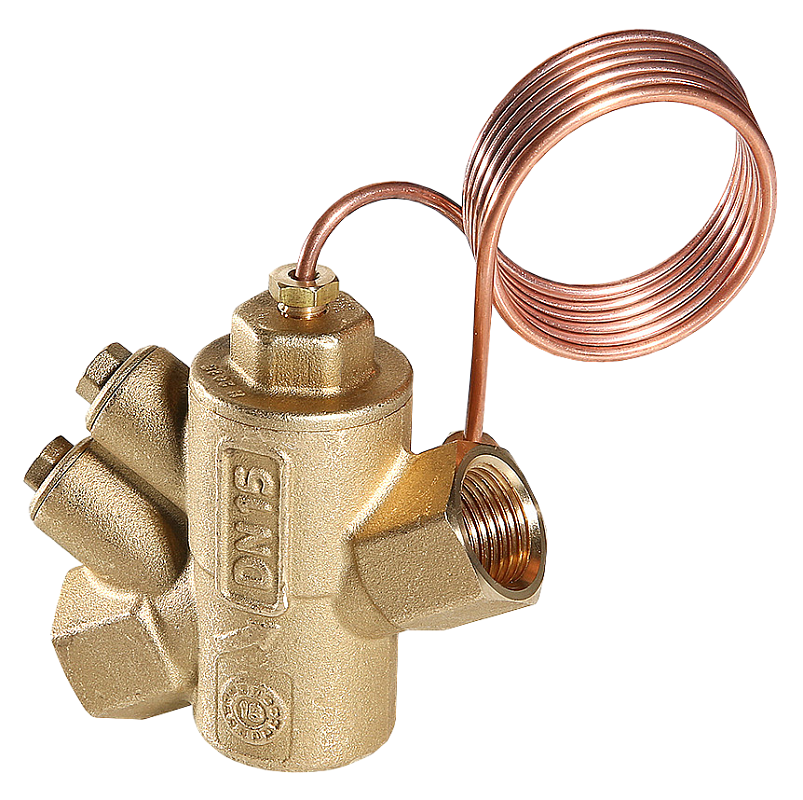

Автоматический регулятор перепада давления с фиксированной настройкой VT.044.G

Прибор для поддержания в динамическом режиме фиксированного перепада давления (ΔРн) в двухтрубных системах отопления и охлаждения с переменным расходом

Рабочая среда: вода, растворы гликолей до 30%
Температура рабочей среды: −20...+120°С
Рабочее давление: 1,6 МПа
Перепад давлений: 20 кПа
Диаметр условного прохода: 15 мм, 20 мм, 25 мм
Материалы: латунь (корпус), медь (импульсная трубка), EPDM (мембрана и уплотнители)
Присоединение: резьбовое G½", G¾", G1"

В закладки

от 6 125 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Автоматический регулятор перепада давления VT.044.G предназначен для поддержания в динамическом режиме фиксированного перепада давления (ΔРн) в двухтрубных системах отопления и охлаждения с переменным расходом.

Основное назначение регулятора – совместная работа с балансировочным клапаном VT.054 в двухтрубных системах отопления. При этом балансировочным клапаном VT.054 устанавливается расчетное значение увязочного перепада давления в обслуживаемом контуре (ΔРу), а регулятором перепада давлений поддерживается расчетный перепад давления по этому участку (ΔРн). В случае, когда применение балансировочного клапана не требуется, импульсную трубку рекомендуется подключать к шаровому крану с дренажом и воздухоотводчиком VT.245, имеющему патрубки с внутренней резьбой ¼".

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, растворы гликолей до 30%
Температура рабочей среды	−20...+120°С
Рабочее давление	1,6 МПа
Пробное давление	2,4 МПа
Номинальное давление	2,5 МПа
Диапазон расходов	50...960 л/ч
Диаметр условного прохода	15 мм, 20 мм, 25 мм
Присоединение	Резьбовое G½", G¾", G1"
Резьба измерительных патрубков	G¼"
Резьба патрубка для подключения импульсной трубки	M8
Резьба адаптера импульсной трубки для подключения к балансировочному клапану или шаровому крану	G¼"
Размер метрической резьбы под картридж	20 мм
Диаметр капиллярной трубки	3 мм
Длина капиллярной трубки	1 м
Пропускная способность	3,7 м³/ч
Материал	Латунь (корпус), медь (импульсная трубка), EPDM (мембрана и уплотнители)
Средний полный срок службы	30 лет

Модификации:

Обозначение	Ду, мм	Присоединение	Расчетное падение давления на клапане, кПа	Вес, г
VT.044.G.0420	15	G½"	20	510
VT.044.G.0520	20	G¾"	20	530
VT.044.G.0620	25	G1"	20	700

Габаритные размеры

Присоединение	L, мм	H, мм	H1, мм
G½"	82	31	63
G¾"	85	31	63
G1"	102	31	63

Обозначение при заказе:

№ поля	Описание поля	Варианты значений	Расшифровка значений
1	Модификация регулятора	G	Регулятор перепада давления с фиксированной настройкой, измерительными патрубками и капиллярной трубкой
2	Присоединительный размер	04	DN15 (½")
		05	DN20 (¾")
		06	DN25 (1")

Версия: 2023-01-30-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	30.01.2023	0.86 Мб

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
15 20 25

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость
M33841	VT.044.G.0420	15	1...2 недели	6125 руб. – +
M33842	VT.044.G.0520	20	1...2 недели	6125 руб. – +
M33843	VT.044.G.0620	25	1...2 недели	7076 руб. – +
