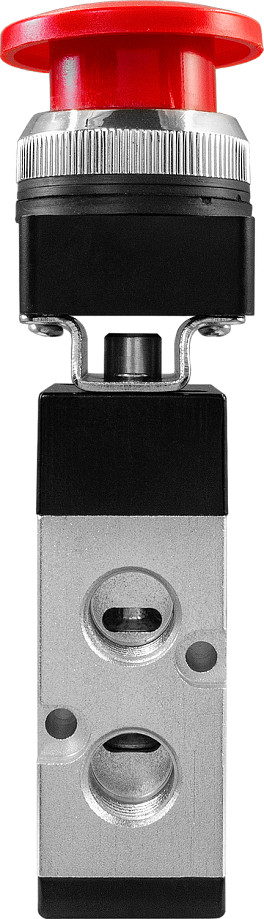

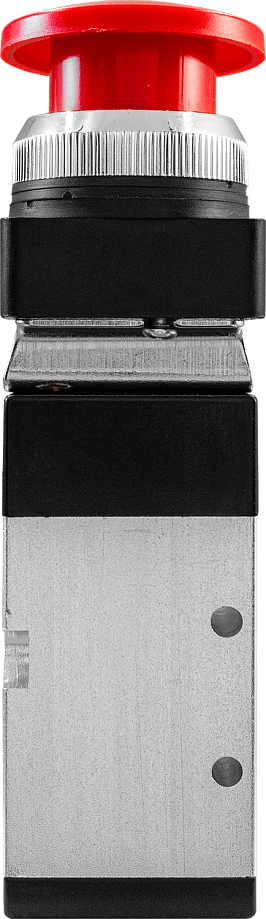

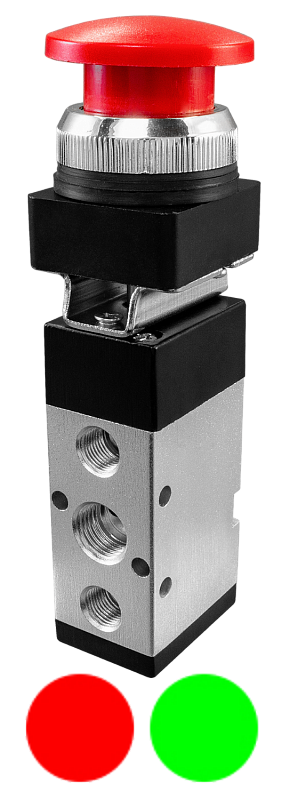

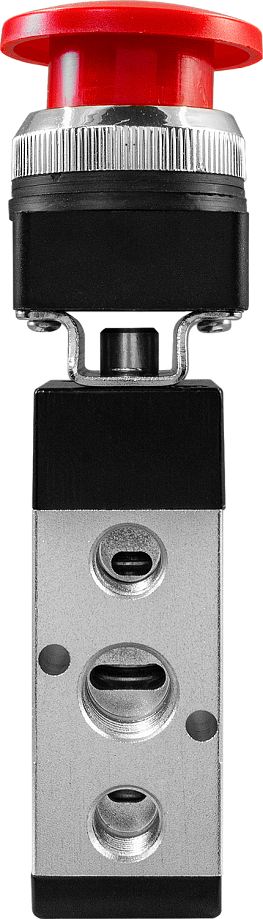

Пневмокнопка грибовидная ПР522-К3

Прибор для распределения воздушных потоков, управления исполнительными устройствами пневмосистем

Тип: 5/2 (5-линейный, 2-позиционный)
Присоединение: G¼" (рабочие порты), G⅛" (порты выхлопа)
Рабочее давление: 0…0,8 МПа
Рабочая температура: 0…+60°C
С фиксацией (возврат поворотом) или с самовозвратом
Цвет: красный или зеленый

Является аналогом:

Производитель	Camozzi	EMC	SMC
Модель/серия	Серия 3	M	VFM350

В закладки

1 911 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Пневмокнопка грибовидная ПР522-К3 предназначена для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.
Пневмокнопки относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.
Технические характеристики:

Параметр	Значение
Тип распределителя	5/2 (5-линейный, 2-позиционный)
Рабочая среда	Очищенный воздух (тонкость очистки 25 мкм)
Присоединение рабочих портов	G¼"
Присоединение портов выхлопа	G⅛"
Рабочее давление	0…0,8 МПа
Рабочая температура	0…+60°C
Исполнение	С фиксацией (возврат поворотом) или с самовозвратом
Цвет	Красный или зеленый
Габаритные размеры	40×40×128 мм (с самовозвратом) 40×40×138 мм (с фиксацией)
Вес	185 г

Пневматическая схема

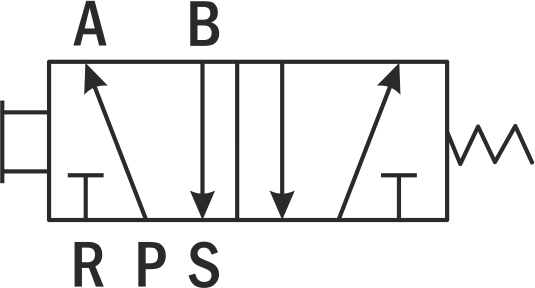

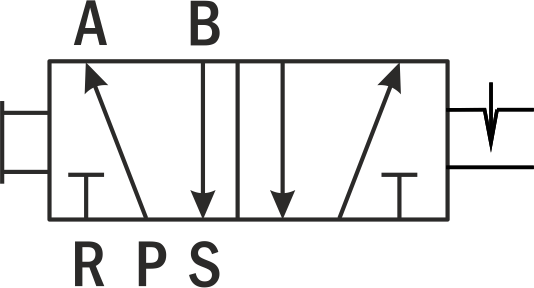

ПР522-К3 с самовозвратом	ПР522-К3.Ф с фиксацией
ПР522-К3 с самовозвратом	ПР522-К3.Ф с фиксацией
Расшифровка обозначений: Р – порт питания; А – рабочий порт; В – рабочий порт; R – порт выхлопа; S – порт выхлопа.

Описание работы:Для управления пневмоцилиндрами двустороннего действия применяют пневмокнопки типа 5/2 (5-линейные, 2-позиционные), имеющие 5 каналов ввода-вывода и 2 положения золотника.

В исходном положении воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При нажатии на кнопку порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R.

Модель ПР522-К3 – с самовозвратом, т.е. возврат в исходное положение происходит сразу после снятия нажима под действием возвратной пружины.

Модель ПР522-К3.Ф – с фиксацией, т.е. возврат в исходное положение производится вручную поворотом.

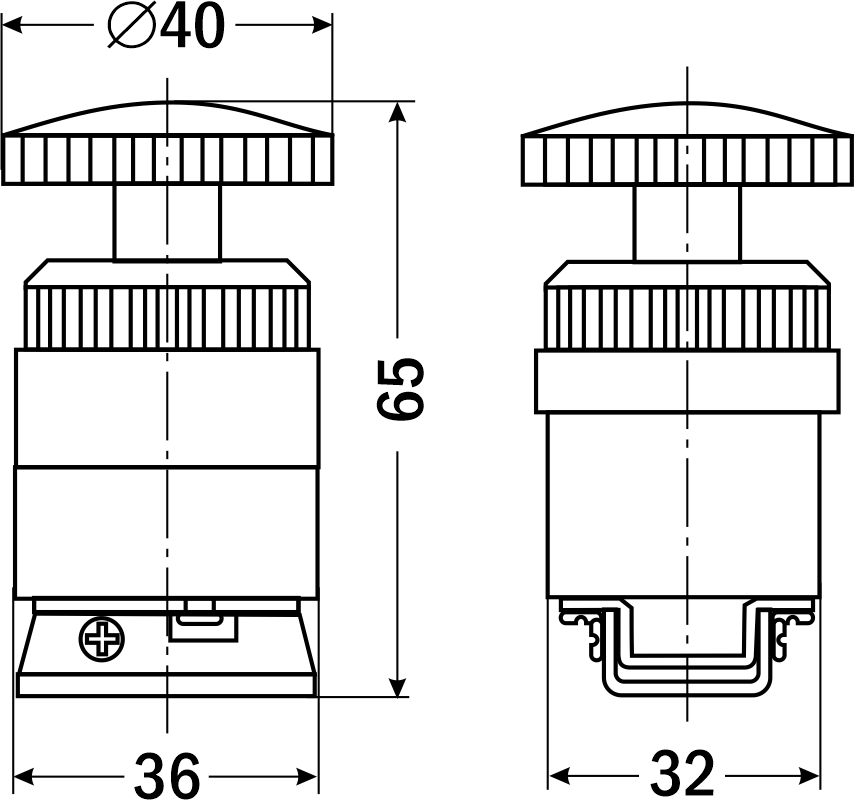

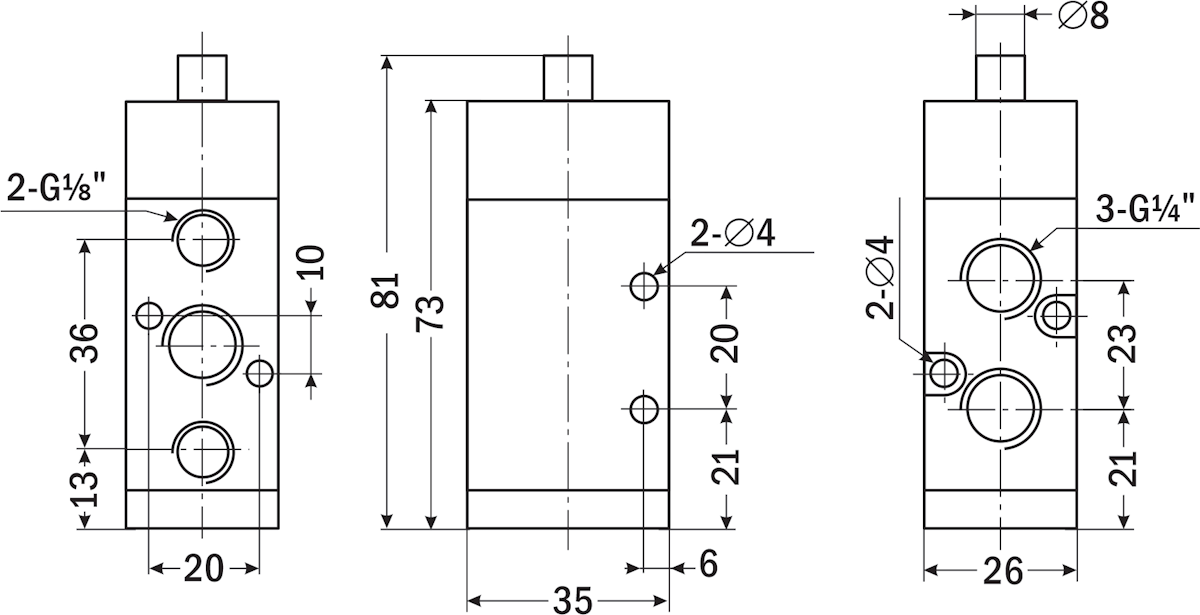

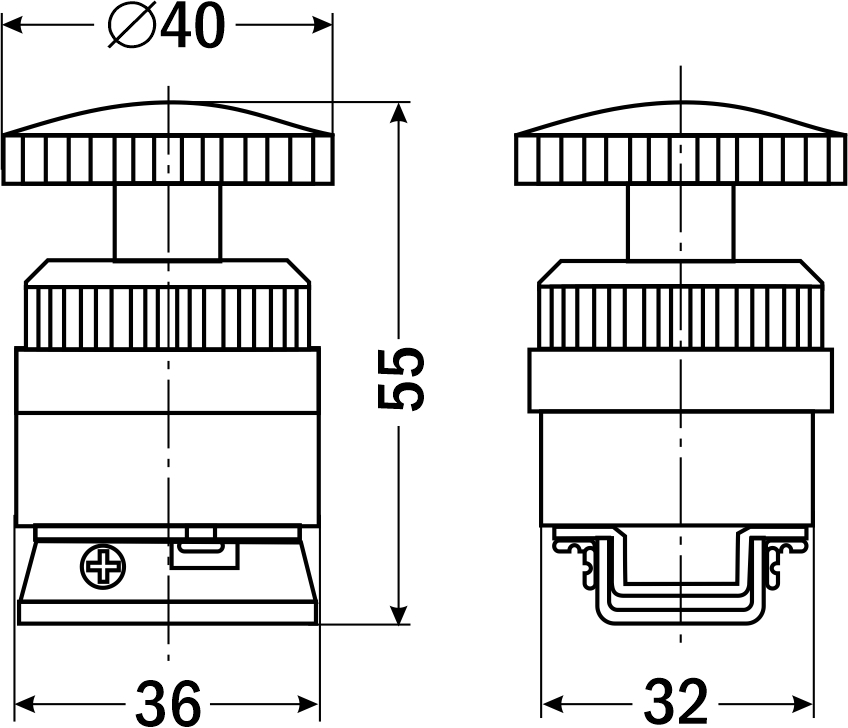

Габаритные размеры
С самовозвратом		С фиксацией
