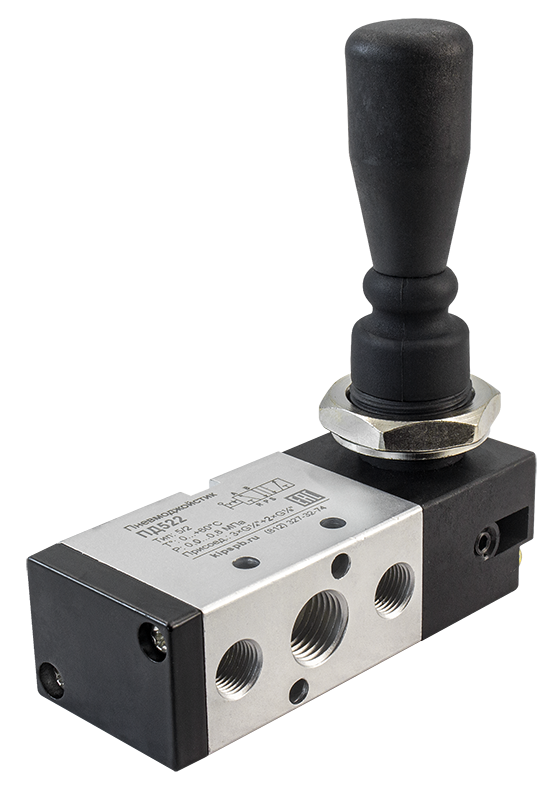

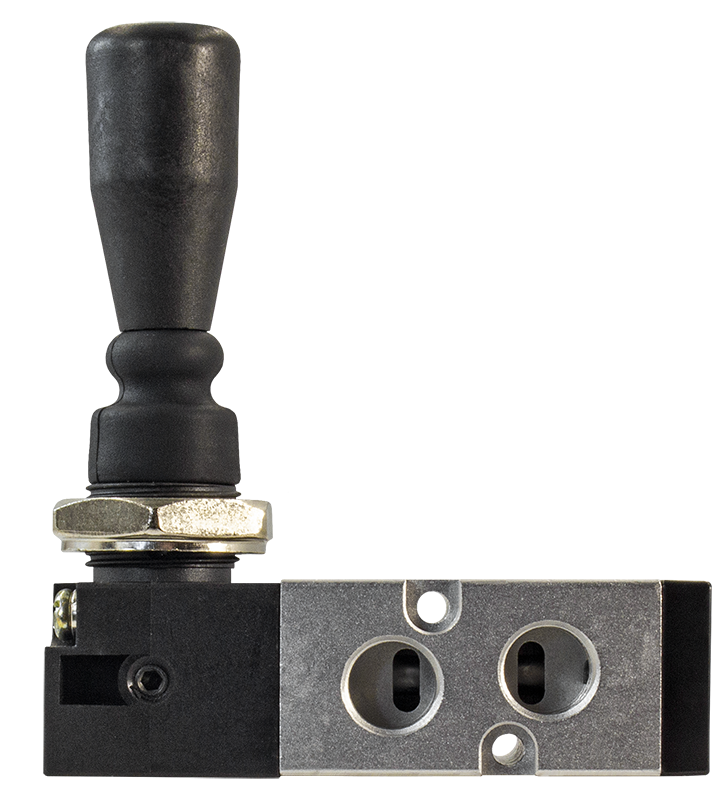

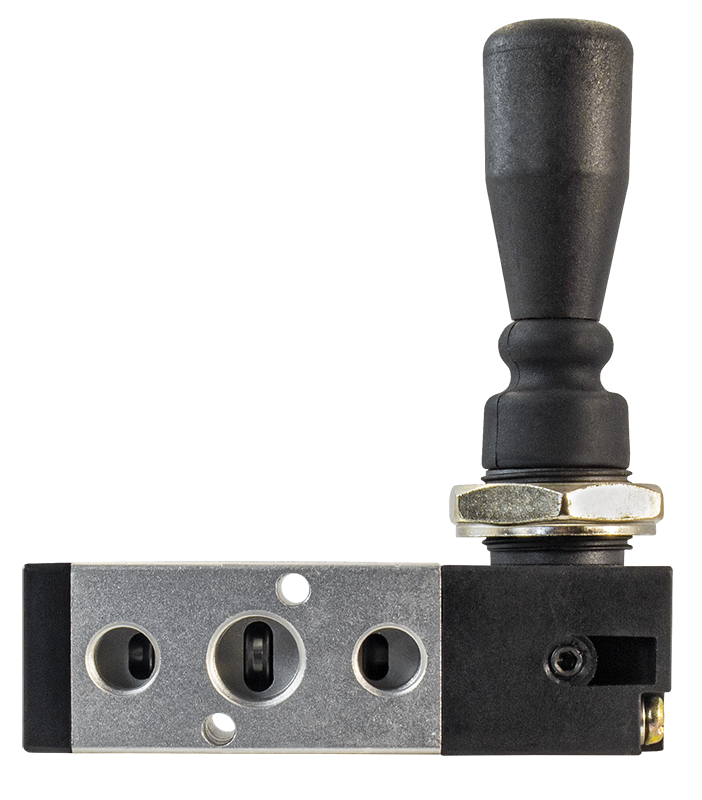

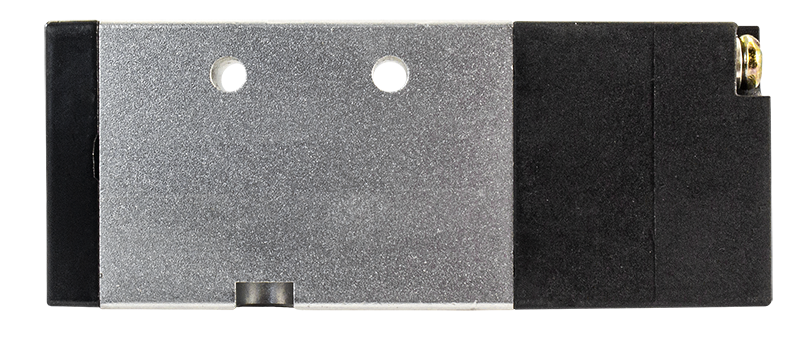

Пневмоджойстик (Пневмопереключатель механический) ПД522

Прибор для распределения воздушных потоков, управления исполнительными устройствами пневмосистем

Тип: 5/2 (5-линейный, 2-позиционный)
Присоединение: G¼" (рабочие порты), G⅛" (порты выхлопа)
Рабочее давление: 0…0,8 МПа
Рабочая температура: 0…+60°C
С фиксацией или с самовозвратом
Количество положений: 2

Является аналогом:

Производитель	Airtac	EMC	Camozzi
Модель/серия	4H	H	Серия 3

В закладки

от 1 365 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Пневмоджойстик (пневмопереключатель механический) ПД522 предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.

Пневмоджойстики относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.

Технические характеристики:

Параметр	Значение
Тип распределителя	5/2 (5-линейный, 2-позиционный)
Рабочая среда	Воздух (тонкость очистки 25 мкм)
Присоединение рабочих портов	G¼"
Присоединение портов выхлопа	G⅛"
Рабочее давление	0…0,8 МПа
Рабочая температура	0…+60°C
Исполнение	С фиксацией или с самовозвратом
Габаритные размеры	101×88×35 мм
Вес	218 г

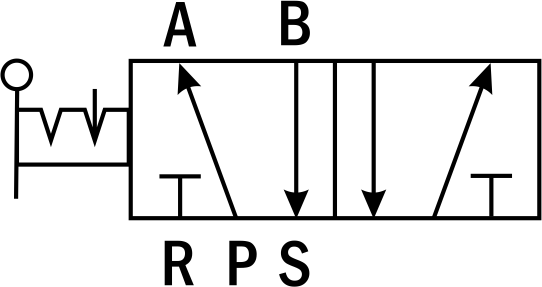

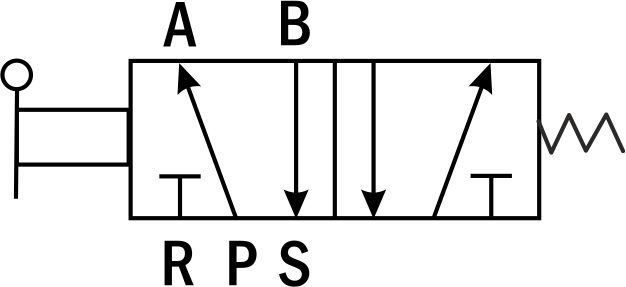

Пневматическая схема
ПД522Ф С фиксацией		ПД522 С самовозвратом
Расшифровка обозначений: P – порт питания; А – рабочий порт; B – рабочий порт; R – порт выхлопа; S – порт выхлопа.

Описание работыДля управления пневмоцилиндрами двустороннего действия используется пневмоджойстик ПД522, имеющий возможность коммутировать линии питания, потребителя и выхлопа. Такой пневмоджойстик обозначается как 5/2 (5-линейный, 2-позиционный). Это означает, что он имеет 5 каналов ввода-вывода: вход (от источника воздуха), 2 выхода (для подключения рабочего органа) и 2 выхлопа (для выброса воздуха при обратном ходе рабочего органа) и 2 возможных положения золотника.

В исходном положении воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При нажатии на рукоятку порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R.

Модель ПД522 – с самовозвратом, т.е. возврат в исходное положение происходит сразу после снятия нажима под действием возвратной пружины.

Модели ПД522Ф – с фиксацией, т.е. возврат в исходное положение производится вручную.

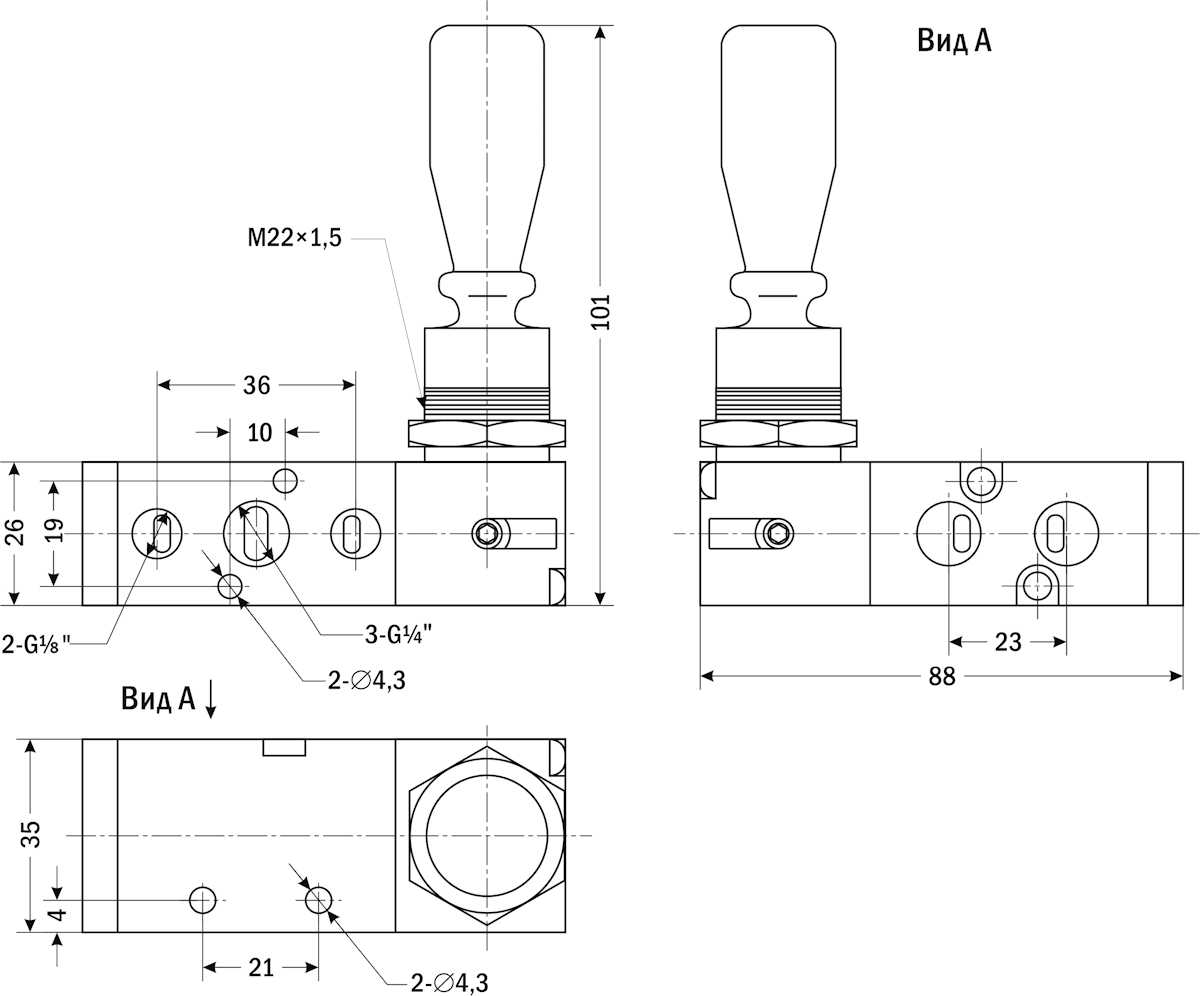

Габаритные размеры

Версия: 2024-12-28-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.12.2024	0.3 Мб

Артикул	Рабочий ход	Срок поставки	Стоимость
С фиксацией Самовозврат

Артикул	Модель	Рабочий ход	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Рабочий ход	Срок поставки	Стоимость
O97454	ПД522Ф	С фиксацией	Со склада	1486 руб. – +
O97455	ПД522	Самовозврат	Со склада	1365 руб. – +

Артикул	Модель	Рабочий ход	Срок поставки	Стоимость
O97454	ПД522Ф	С фиксацией	Со склада	1486 руб. – +
O97455	ПД522	Самовозврат	Со склада	1365 руб. – +
