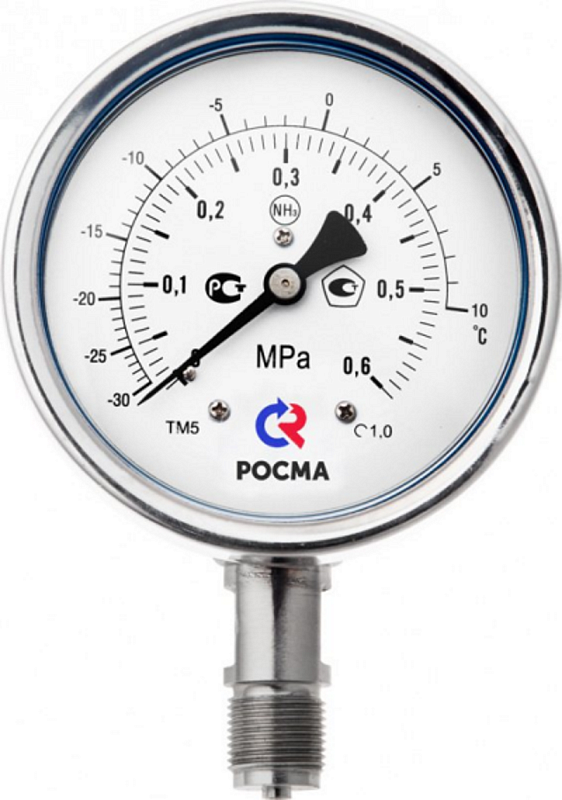

Мановакуумметр ТМВ серии 521, NH3 (аммиачные коррозионностойкие виброустойчивые)

Прибор для измерения мановакуумметрического давления жидкого, газообразного и водного раствора аммиака

Область применения: нефтехимическая промышленность, пищевая промышленность, химическая промышленность
Рабочая температура: −70…+55°C
Диапазон показаний давления: −0,1…2,4 МПа
Класс точности: 1,0
Диаметр корпуса: 100 мм
Тип присоединения: радиальное или эксцентрическое
Резьба присоединения: G½" или M20×1,5
Дополнительная температурная шкала
Повышенная виброустойчивость
Повышенная коррозиестойкость
Применяется в средах газообразного и водного раствора аммиака

В закладки

от 5 821 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Мановакуумметры, с возможностью гидрозаполнения (виброустойчивый), предназначены для измерения мановакуумметрического давления жидкого, газообразного и водного раствора аммиака. Приборы имеют дополнительную температурную шкалу.

Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика

Аммиачные коррозинностойкие манометры без дополнительной температурной шкалы имеют диапазоны показаний давлений как у манометров 21 серии (коррозионностойких виброустойчивых) и отметку на циферблате «NH₃».Технические характеристики:

Параметр	Значение
Диаметр корпуса	100 мм
Класс точности	1
Диапазон показаний давлений - −70…+5°C - −70…+20°C - −70…+40°C - −70…+55°C	−0,1…0,5 МПа −0,1…0,9 МПа −0,1…1,5 МПа −0,1…2,4 МПа
Рабочие диапазоны - Постоянная нагрузка - Переменная нагрузка - Кратковременная нагрузка	¾ шкалы ⅔ шкалы 110% шкалы
Диапазон рабочих температур - Окружающая среда - без заполнения - с заполнением силиконом ПМС-50	−60…+60°C −60…+60°C
Корпус	IP65, нержавеющая сталь 08Х17Н13М2 Опция: IP67
Кольцо	Нержавеющая сталь 08Х17Н13М2 Байонетное
Штуцер	Нержавеющая сталь 08Х17Н13М2
Чувствительный элемент	Нержавеющая сталь 08Х17Н13М2
Трибко-секторный механизм	Нержавеющая сталь 08Х17Н13М2
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Органическое Опция: минеральное многослойное безопасное — триплекс
Присоединение	Радиальное или эксцентрическое
Резьба присоединения	G½" или M20×1,5
Межповерочный интервал	2 года
Климатическое исполнение	Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405–88

Габаритные размеры
Радиальное присоединение

Габаритные размеры
Эксцентричное присоединение

После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки).

Версия 2020-09-12 РОД

Артикул	Шкала	Штуцер	Срок поставки	Стоимость
−0,1…0,5 МПа −0,1…0,9 МПа −0,1…1,5 МПа −0,1…2,4 МПа	G1/2, радиальный G1/2, осевой G1/2, эксцентрический М20×1,5, радиальный М20×1,5, осевой М20×1,5, эксцентрический

Артикул	Шкала	Штуцер	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Шкала	Штуцер	Срок поставки	Стоимость
Q22330	−0,1…0,5 МПа	G1/2, радиальный	1...2 недели	5919 руб. – +
Q22331	−0,1…0,9 МПа	G1/2, радиальный	1...2 недели	5919 руб. – +
Q22332	−0,1…1,5 МПа	G1/2, радиальный	1...2 недели	5919 руб. – +
Q22333	−0,1…2,4 МПа	G1/2, радиальный	1...2 недели	5919 руб. – +
Q22334	−0,1…0,5 МПа	G1/2, осевой	1...2 недели	6042 руб. – +
Q22335	−0,1…0,9 МПа	G1/2, осевой	1...2 недели	6042 руб. – +
Q22336	−0,1…1,5 МПа	G1/2, осевой	1...2 недели	6042 руб. – +
Q22337	−0,1…2,4 МПа	G1/2, осевой	1...2 недели	6042 руб. – +
Q22338	−0,1…0,5 МПа	G1/2, эксцентрический	1...2 недели	6042 руб. – +
Q22339	−0,1…0,9 МПа	G1/2, эксцентрический	1...2 недели	6042 руб. – +
Q22340	−0,1…1,5 МПа	G1/2, эксцентрический	1...2 недели	6042 руб. – +
Q22341	−0,1…2,4 МПа	G1/2, эксцентрический	1...2 недели	6042 руб. – +
Q22342	−0,1…0,5 МПа	М20×1,5, радиальный	1...2 недели	5919 руб. – +
Q22343	−0,1…0,9 МПа	М20×1,5, радиальный	1...2 недели	5919 руб. – +
Q22344	−0,1…1,5 МПа	М20×1,5, радиальный	1...2 недели	5919 руб. – +
Q22345	−0,1…2,4 МПа	М20×1,5, радиальный	1...2 недели	5919 руб. – +
Q22346	−0,1…0,5 МПа	М20×1,5, осевой	1...2 недели	6042 руб. – +
Q22347	−0,1…0,9 МПа	М20×1,5, осевой	1...2 недели	6042 руб. – +
Q22348	−0,1…1,5 МПа	М20×1,5, осевой	1...2 недели	6042 руб. – +
Q22349	−0,1…2,4 МПа	М20×1,5, осевой	1...2 недели	6042 руб. – +
Q22350	−0,1…0,5 МПа	М20×1,5, эксцентрический	1...2 недели	5821 руб. – +
Q22351	−0,1…0,9 МПа	М20×1,5, эксцентрический	1...2 недели	5821 руб. – +
Q22352	−0,1…1,5 МПа	М20×1,5, эксцентрический	1...2 недели	5821 руб. – +
Q22353	−0,1…2,4 МПа	М20×1,5, эксцентрический	1...2 недели	5821 руб. – +
