Термометр коррозионностойкий БТ серии 220, с электроконтактной приставкой

Прибор для измерения температуры и управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов

Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение
Диапазон измерения температуры: −30…+50°C, 0…+60°C, 0…+100°C, 0...+120°C, 0...+160°C, 0...+200°C, 0...+250°C, 0...+350°C, 0...+450°C
Класс точности: 1,5
Реле: ~1 А, 220 В
Диаметр корпуса: 100 мм
Длина погружной части: 64...300 мм
Тип присоединения: универсальное, с поворотно-откидным корпусом
Резьба присоединения: G½" или M20×1,5

В закладки

от 11 099 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

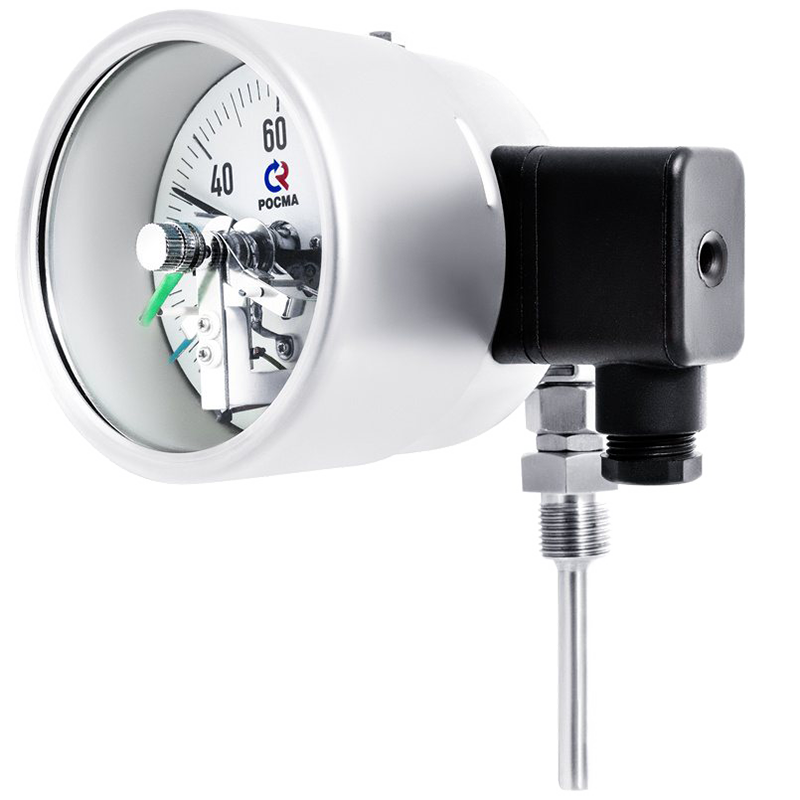

Коррозионностойкий термометр с электроконтактной приставкой и универсальным присоединением (поворотно-откидным корпусом) с резьбой на штоке. Биметаллический термометр, устойчивый к воздействию агрессивных измеряемых сред; предназначен для измерения температуры и управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали.

Технические характеристики:

Параметр	Значение
Диаметр корпуса	100 мм
Класс точности	1,5
Диапазон показаний температур	−30…+50°C, 0…+60°C, 0…+100°C, 0...+120°C, 0...+160°C, 0...+200°C, 0...+250°C, 0...+350°C, 0...+450°C
Диапазон показаний температур
Диапазон рабочих температур - Окружающая среда	−60…+60°C
Длина погружной части*	64 мм, 100 мм, 150 мм, 200 мм, 250, 300 мм
Электрическая схема - Двухконтактная	Исп. III (ЛРПР), Исп. IV (ЛЗПЗ), Исп. V (ЛРПЗ), Исп. VI (ЛЗПР)
Максимальное напряжение	–220 В, ~380 В
Максимальный ток	1 А
Максимальная разрывная мощность контактов	30 Вт, 50 В·А
Тип контактов	Со скользящими контактами, серебряное покрытие
Минимальные электрические характеристики	Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
Пределы допускаемой основной погрешности срабатывания электрической схемы от диапазона измерений	±4%
Чувствительный элемент	Биметаллическая спираль
Шток	Нержавеющая сталь 08Х18Н10
Корпус	IP65, нержавеющая сталь 08Х18Н10
Кольцо	Нержавеющая сталь 08Х18Н10, байонетное
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное
Подключение	Через клеммную коробку сбоку на корпусе
Присоединение	Универсальное, с поворотно-откидным корпусом, угол поворота до 90°
Резьба присоединения	G½" или М20х1,5

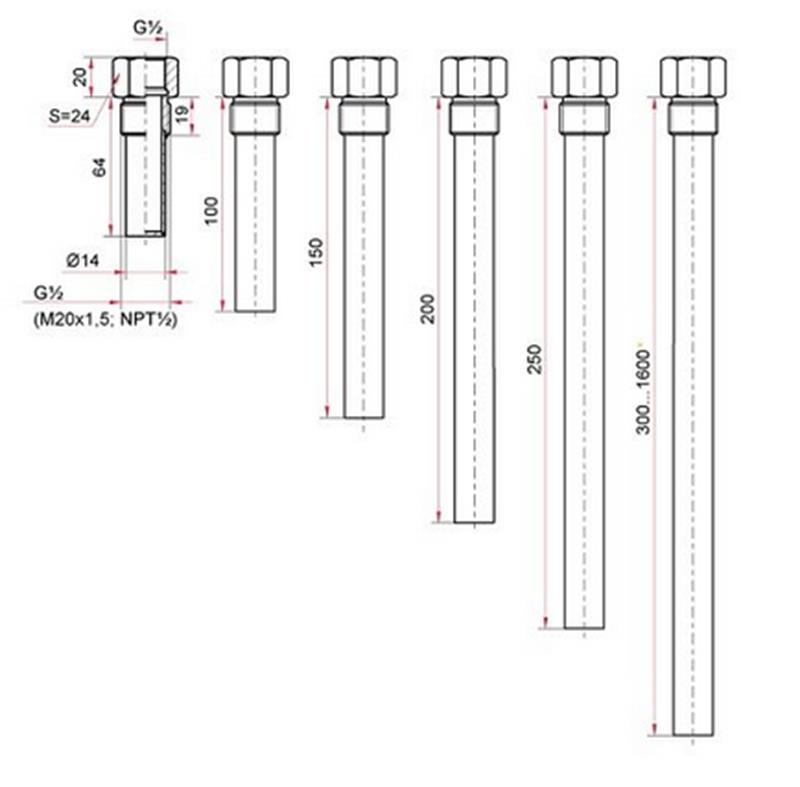

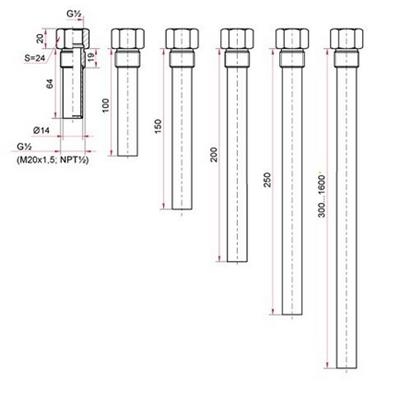

Комплектность	Без гильзы Опция: гильза из нержавеющей стали 08Х18Н10
Рабочее давление - На штоке - На гильзе из нержавеющей стали	10 МПа 25 МПа
Межповерочный интервал	3 года
Климатическое исполнение	Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация	ТУ 4211-001-4719015564-2008

* — под заказ возможно изготовление погружной части длиной до 1600 мм.

Модели:

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний температуры, °C
БТ-54.220 ЭКП	100	1,5	−30…+50; 0…+60 / +100 / +120 / +160 / +250 / +300 / +350 / +450
БТ-54.220 ЭКП	100	1,5

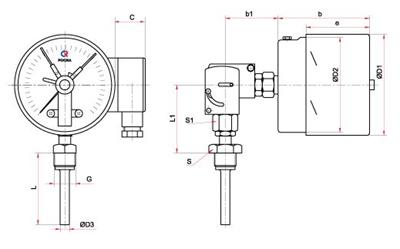

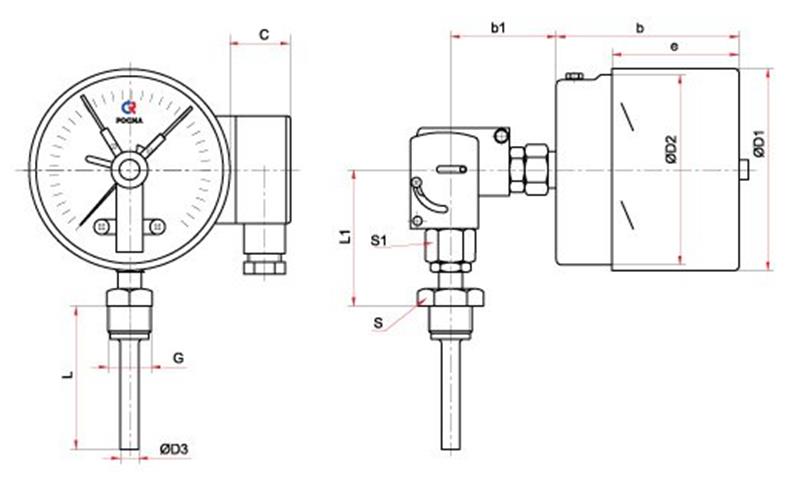

Габаритные размеры
Универсальное присоединение

Тип	Ø, мм	D1, мм	D2, мм	D3, мм	b, мм	b1, мм	e, мм	L, мм	L1, мм	S, мм	S1, мм	G	С, мм	Вес, кг
БТ-54.220.ЭКП	100	101	99	10	87	65	54	64, 100, 150, 200, 250, 300*	66	27	22	G½ или М20х1,5	43	1,01

* — под заказ возможно изготовление погружной части длиной до 1600 мм (с шагом 50 мм).

Версия: 2020-06-09-ШАР

Артикул	t°С min	t°С max	L балл, мм	Срок поставки	Стоимость
-30 0	50 60 100 120 160 250 300 350 450	100 150 200 250 300

Артикул	t°С min	t°С max	L балл, мм	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	t°С min	t°С max	L балл, мм	Срок поставки	Стоимость
Q23664	-30	50	100	1...2 недели	11099 руб. – +
Q23665	0	60	100	1...2 недели	11099 руб. – +
Q23666	0	100	100	1...2 недели	11099 руб. – +
Q23667	0	120	100	1...2 недели	11099 руб. – +
Q23668	0	160	100	1...2 недели	11099 руб. – +
Q23669	0	250	100	1...2 недели	11099 руб. – +
Q23670	0	300	100	1...2 недели	11099 руб. – +
Q23671	0	350	100	1...2 недели	11099 руб. – +
Q23672	0	450	100	1...2 недели	11099 руб. – +
Q23673	-30	50	150	1...2 недели	11189 руб. – +
Q23674	0	60	150	1...2 недели	11189 руб. – +
Q23675	0	100	150	1...2 недели	11189 руб. – +
Q23676	0	120	150	1...2 недели	11189 руб. – +
Q23677	0	160	150	1...2 недели	11189 руб. – +
Q23678	0	250	150	1...2 недели	11189 руб. – +
Q23679	0	300	150	1...2 недели	11189 руб. – +
Q23680	0	350	150	1...2 недели	11189 руб. – +
Q23681	0	450	150	1...2 недели	11189 руб. – +
Q23682	-30	50	200	1...2 недели	11222 руб. – +
Q23683	0	60	200	1...2 недели	11222 руб. – +
Q23684	0	100	200	1...2 недели	11222 руб. – +
Q23685	0	120	200	1...2 недели	11222 руб. – +
Q23686	0	160	200	1...2 недели	11222 руб. – +
Q23687	0	250	200	1...2 недели	11222 руб. – +
Q23688	0	300	200	1...2 недели	11222 руб. – +
Q23689	0	350	200	1...2 недели	11222 руб. – +
Q23690	0	450	200	1...2 недели	11222 руб. – +
Q23691	-30	50	250	1...2 недели	11502 руб. – +
Q23692	0	60	250	1...2 недели	11502 руб. – +
Q23693	0	100	250	1...2 недели	11502 руб. – +
Q23694	0	120	250	1...2 недели	11502 руб. – +
Q23695	0	160	250	1...2 недели	11502 руб. – +
Q23696	0	250	250	1...2 недели	11502 руб. – +
Q23697	0	300	250	1...2 недели	11502 руб. – +
Q23698	0	350	250	1...2 недели	11502 руб. – +
Q23699	0	450	250	1...2 недели	11502 руб. – +
Q23700	-30	50	300	1...2 недели	11777 руб. – +
Q23701	0	60	300	1...2 недели	11777 руб. – +
Q23702	0	100	300	1...2 недели	11777 руб. – +
Q23703	0	120	300	1...2 недели	11777 руб. – +
Q23704	0	160	300	1...2 недели	11777 руб. – +
Q23705	0	250	300	1...2 недели	11777 руб. – +
Q23706	0	300	300	1...2 недели	11777 руб. – +
Q23707	0	350	300	1...2 недели	11777 руб. – +
Q23708	0	450	300	1...2 недели	11777 руб. – +
