Термометр коррозионностойкий БТ серии 220, с возможностью гидрозаполнения, радиальный

Прибор для измерения температуры агрессивных жидкостей и газов

Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение
Диапазон измерения температуры: −30…+50°C, 0…+60°C, 0…+100°C, 0...+120°C, 0...+160°C, 0...+200°C, 0...+250°C, 0...+350°C, 0...+450°C, 0...+500°C
Класс точности: 1,5
Диаметр корпуса: 100 мм
Длина погружной части: 64...300 мм
Тип присоединения: радиальное
Резьба присоединения: G½" или M20×1,5
Возможность гидрозаполнения силиконом

В закладки

от 3 730 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Коррозионностойкий термометр с радиальным присоединением и резьбой на штоке. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали.

Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика. Гидрозаполнение возможно только для БТ с диапазоном показаний температур до +250°С.

Технические характеристики:

Параметр	Значение
Диаметр корпуса	100 мм
Класс точности	1,5
Диапазон показаний температур	−30…+50°C, 0…+60°C, 0…+100°C, 0...+120°C, 0...+160°C, 0...+200°C, 0...+250°C, 0...+350°C, 0...+450°C, 0...+500°C
Диапазон показаний температур
Диапазон рабочих температур - Окружающая среда	−60…+60°C
Длина погружной части	64 мм, 100 мм, 150 мм, 200 мм, 250 мм, 300 мм*
Чувствительный элемент	Биметаллическая спираль
Шток	Нержавеющая сталь 08Х18Н10
Корпус	IP54, нержавеющая сталь 08Х18Н10 Опция: IP65
Кольцо	Нержавеющая сталь 08Х18Н10, байонетное
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное
Присоединение	Радиальное
Резьба присоединения (на штоке)	G½" или М20х1,5

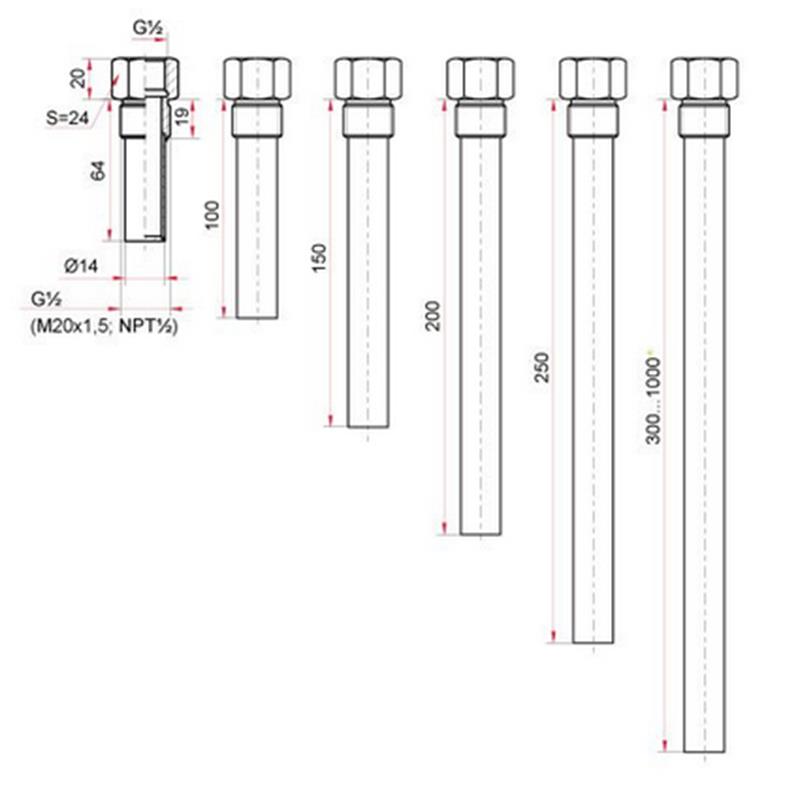

Комплектность	Без гильзы Опция: гильза из нержавеющей стали 08Х18Н10
Рабочее давление - На штоке - На гильзе из нержавеющей стали	10 МПа 25 МПа
Межповерочный интервал	3 года
Климатическое исполнение	Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация	ТУ 4211-001-4719015564-2008

* — под заказ возможно изготовление погружной части длиной до 1000 мм.

Модели:

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний температуры, °C
БТ-52.220 Силикон	100	1,5	−30…+70; 0…+60 / +100 / +120 / +160 / +200 / +250 / +300 / +350 / +450 / +500

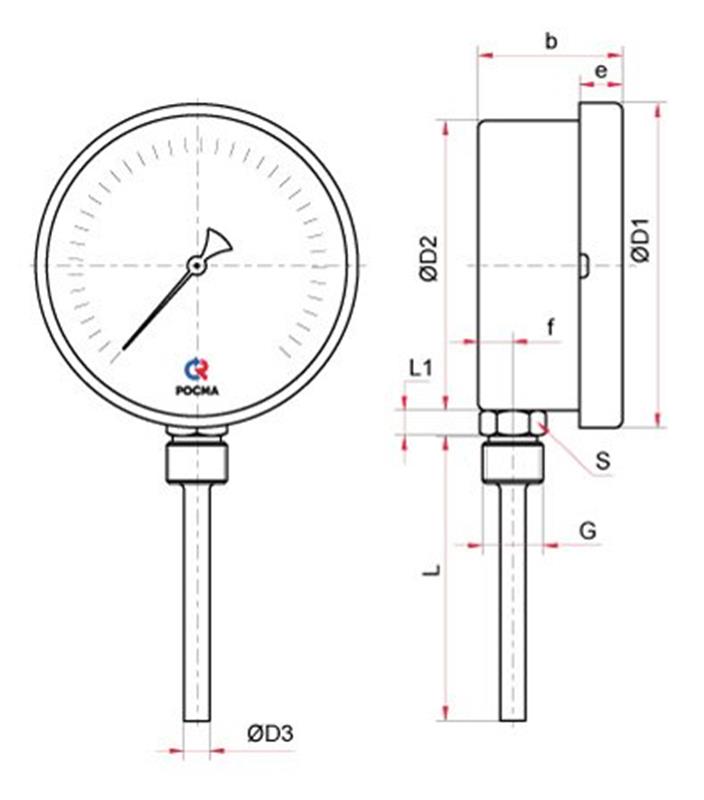

Габаритные размеры
Радиальное присоединение

Тип	Ø, мм	D1, мм	D2, мм	D3, мм	b, мм	e, мм	f, мм	L, мм	L1, мм	S, мм	G	Вес, кг
БТ-52.220	100	111	100	10	49	17	16,2	64 / 100 / 150 / 200 / 250 / 300*	10	22	G½ или М20×1,5	0,33
БТ-72.220	150	161	149	10	51	18	18	64 / 100 / 150 / 200 / 250 / 300*	10	22	G½ или М20×1,5	0,58

* — возможно изготовление погружной части длиной до 1000 мм для радиальных БТ (с шагом 50 мм).

Версия: 2020-06-09-ШАР

Артикул	t°С min	t°С max	L балл, мм	Срок поставки	Стоимость
-30 0	60 70 100 120 160 200 250 300 350 450 500	64 100 150 200 250 300

Артикул	t°С min	t°С max	L балл, мм	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	t°С min	t°С max	L балл, мм	Срок поставки	Стоимость
Q23769	0	60	64	1...2 недели	3730 руб. – +
Q23770	-30	70	64	1...2 недели	3730 руб. – +
Q23771	0	100	64	1...2 недели	3730 руб. – +
Q23772	0	120	64	1...2 недели	3730 руб. – +
Q23773	0	160	64	1...2 недели	3730 руб. – +
Q23774	0	200	64	1...2 недели	3730 руб. – +
Q23775	0	250	64	1...2 недели	3730 руб. – +
Q23776	0	300	64	1...2 недели	3730 руб. – +
Q23777	0	350	64	1...2 недели	3730 руб. – +
Q23778	0	450	64	1...2 недели	3730 руб. – +
Q23779	0	500	64	1...2 недели	3730 руб. – +
Q23780	0	60	100	1...2 недели	3864 руб. – +
Q23781	-30	70	100	1...2 недели	3864 руб. – +
Q23782	0	100	100	1...2 недели	3864 руб. – +
Q23783	0	120	100	1...2 недели	3864 руб. – +
Q23784	0	160	100	1...2 недели	3864 руб. – +
Q23785	0	200	100	1...2 недели	3864 руб. – +
Q23786	0	250	100	1...2 недели	3864 руб. – +
Q23787	0	300	100	1...2 недели	3864 руб. – +
Q23788	0	350	100	1...2 недели	3864 руб. – +
Q23789	0	450	100	1...2 недели	3864 руб. – +
Q23790	0	500	100	1...2 недели	3864 руб. – +
Q23791	0	60	150	1...2 недели	4043 руб. – +
Q23792	-30	70	150	1...2 недели	4043 руб. – +
Q23793	0	100	150	1...2 недели	4043 руб. – +
Q23794	0	120	150	1...2 недели	4043 руб. – +
Q23795	0	160	150	1...2 недели	4043 руб. – +
Q23796	0	200	150	1...2 недели	4043 руб. – +
Q23797	0	250	150	1...2 недели	4043 руб. – +
Q23798	0	300	150	1...2 недели	4043 руб. – +
Q23799	0	350	150	1...2 недели	4043 руб. – +
Q23800	0	450	150	1...2 недели	4043 руб. – +
Q23801	0	500	150	1...2 недели	4043 руб. – +
Q23802	0	60	200	1...2 недели	4211 руб. – +
Q23803	-30	70	200	1...2 недели	4211 руб. – +
Q23804	0	100	200	1...2 недели	4211 руб. – +
Q23805	0	120	200	1...2 недели	4211 руб. – +
Q23806	0	160	200	1...2 недели	4211 руб. – +
Q23807	0	200	200	1...2 недели	4211 руб. – +
Q23808	0	250	200	1...2 недели	4211 руб. – +
Q23809	0	300	200	1...2 недели	4211 руб. – +
Q23810	0	350	200	1...2 недели	4211 руб. – +
Q23811	0	450	200	1...2 недели	4211 руб. – +
Q23812	0	500	200	1...2 недели	4211 руб. – +
Q23813	0	60	250	1...2 недели	4278 руб. – +
Q23814	-30	70	250	1...2 недели	4278 руб. – +
Q23815	0	100	250	1...2 недели	4278 руб. – +
Q23816	0	120	250	1...2 недели	4278 руб. – +
Q23817	0	160	250	1...2 недели	4278 руб. – +
Q23818	0	200	250	1...2 недели	4278 руб. – +
Q23819	0	250	250	1...2 недели	4278 руб. – +
Q23820	0	300	250	1...2 недели	4278 руб. – +
Q23821	0	350	250	1...2 недели	4278 руб. – +
Q23822	0	450	250	1...2 недели	4278 руб. – +
Q23823	0	500	250	1...2 недели	4278 руб. – +
Q23824	0	60	300	1...2 недели	4357 руб. – +
Q23825	-30	70	300	1...2 недели	4357 руб. – +
Q23826	0	100	300	1...2 недели	4357 руб. – +
Q23827	0	120	300	1...2 недели	4357 руб. – +
Q23828	0	160	300	1...2 недели	4357 руб. – +
Q23829	0	200	300	1...2 недели	4357 руб. – +
Q23830	0	250	300	1...2 недели	4357 руб. – +
Q23831	0	300	300	1...2 недели	4357 руб. – +
Q23832	0	350	300	1...2 недели	4357 руб. – +
Q23833	0	450	300	1...2 недели	4357 руб. – +
Q23834	0	500	300	1...2 недели	4357 руб. – +
