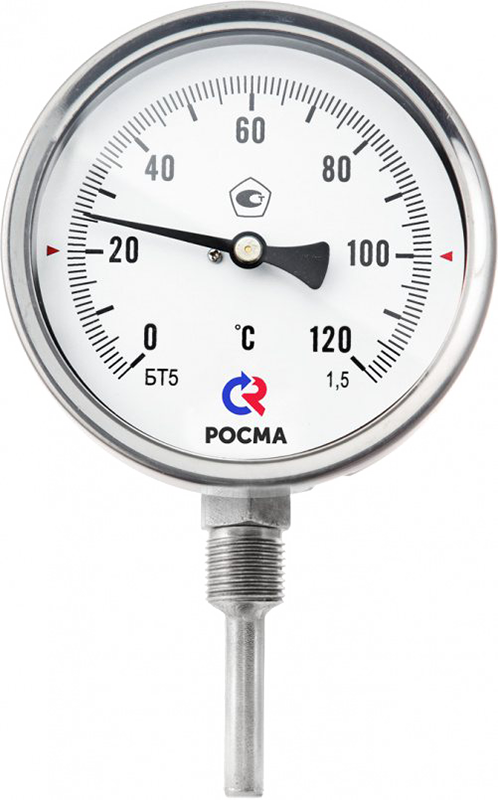

Термометр БТ СЕРИИ 220, КОРРОЗИОННОСТОЙКИЙ, РАДИАЛЬНЫЙ

Прибор для измерения температуры агрессивных жидкостей и газов

Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение
Диапазон измерения температуры: −30…+70°C, 0…+60°C, 0…+100°C, 0...+120°C, 0...+160°C, 0...+200°C, 0...+250°C, 0...+350°C, 0...+450°C
Класс точности: 1,0 или 1,5
Диаметр корпуса: 100 мм или 150 мм
Длина погружной части: 64...300 мм
Тип присоединения: радиальное
Резьба присоединения: G½" или M20×1,5

В закладки

от 1 921 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Коррозионностойкий термометр с радиальным присоединением и резьбой на штоке. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали.

Технические характеристики:

Параметр	Значение
Диаметр корпуса	100 мм, 150 мм
Класс точности	1,0* / 1,5
Диапазон показаний температур	−30…+70°C, 0…+60°C, 0…+100°C, 0...+120°C, 0...+160°C, 0...+200°C, 0...+250°C, 0...+350°C, 0...+450°C
Диапазон показаний температур
Диапазон рабочих температур - Окружающая среда	−60…+60°C
Длина погружной части**	64 мм, 100 мм, 150 мм, 200 мм, 250 мм, 300 мм
Чувствительный элемент	Биметаллическая спираль
Шток	Нержавеющая сталь 08Х18Н10
Корпус	IP54, нержавеющая сталь 08Х18Н10 Опция: IP65
Кольцо	Нержавеющая сталь 08Х18Н10, байонетное
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное
Присоединение	Осевое
Резьба присоединения	G½" или М20х1,5
Комплектность	Без гильзы Опция: гильза из нержавеющей стали 08Х18Н10
Рабочее давление (на гильзе) - На штоке - На гильзе из нержавеющей стали	10 МПа 25 МПа
Межповерочный интервал	3 года
Климатическое исполнение	Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация	ТУ 4211-001-4719015564-2008

* — опция.
** — под заказ возможно изготовление погружной части длиной до 1000 мм.

Модели:

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний температуры, °C
БТ-52.220	100	1,0; 1,5	−30…+70; 0…+60 / +100 / +120 / +160 / +200 / +250 / +350 / +450
БТ-72.220	150	1,0; 1,5

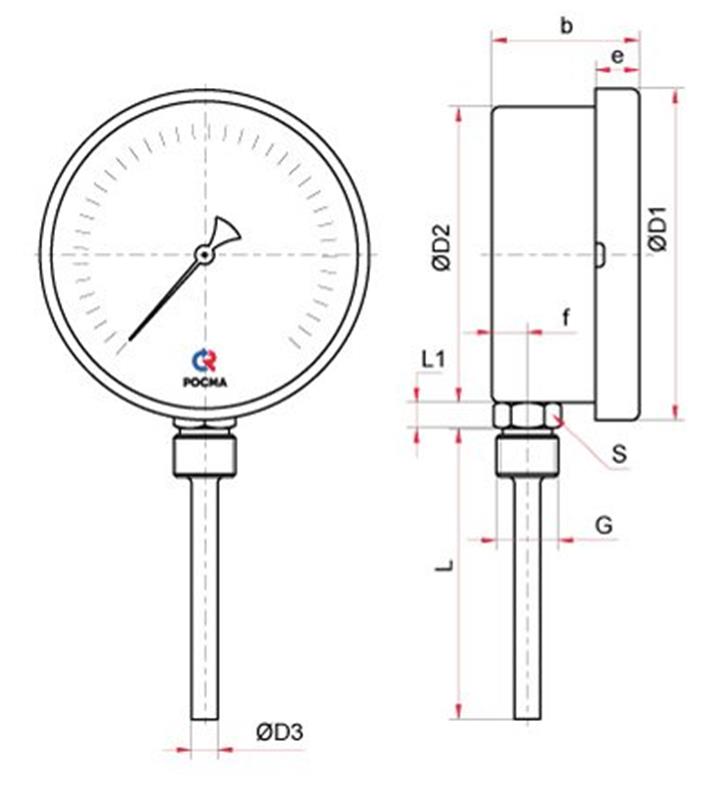

Габаритные размеры
Радиальное присоединение

Тип	Ø, мм	D1, мм	D2, мм	D3, мм	b, мм	e, мм	f, мм	L, мм	L1, мм	S, мм	G	Вес, кг
БТ-52.220	100	111	100	10	49	17	16,2	64 / 100 / 150 / 200 / 250 / 300*	10	22	G½ или М20×1,5	0,33
БТ-72.220	150	161	149	10	51	18	18	64 / 100 / 150 / 200 / 250 / 300*	10	22	G½ или М20×1,5	0,58

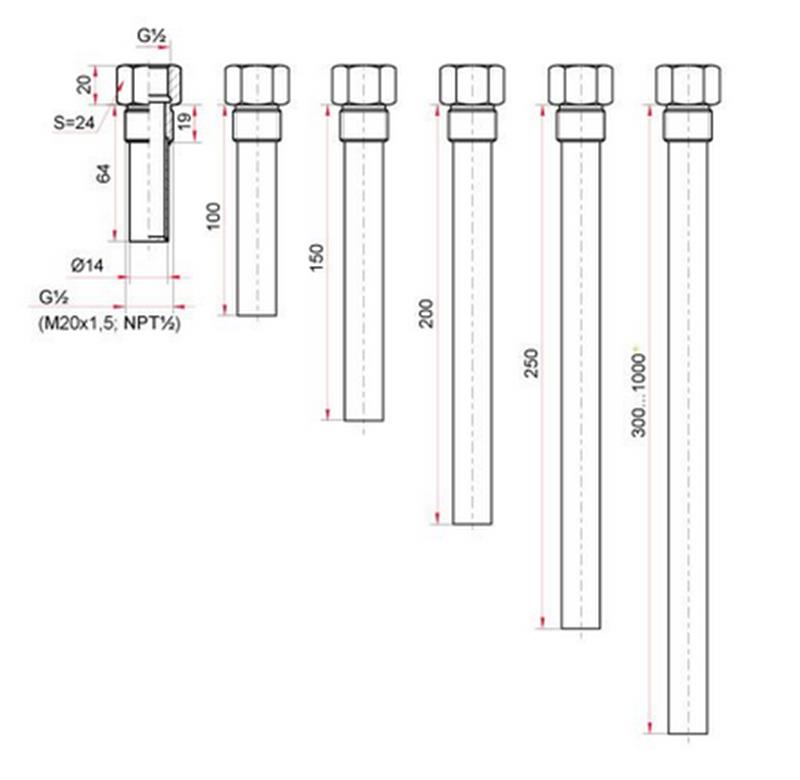

* — возможно изготовление погружной части длиной до 1000 мм для радиальных БТ (с шагом 50 мм).

Версия: 2020-06-09-ШАР

Артикул	Диаметр, мм	t°С min	t°С max	L балл, мм	Срок поставки	Стоимость
100 150	-30 0	60 70 100 120 160 200 250 350 450	46 64 100 150 200 250 300

Артикул	Модель	Диаметр, мм	t°С min	t°С max	L балл, мм	Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Модель	Диаметр, мм	t°С min	t°С max	L балл, мм	Срок поставки	Стоимость
Q23385	БТ-52.220	100	0	60	46	1...2 недели	1921 руб. – +
Q23386	БТ-52.220	100	-30	70	46	1...2 недели	1921 руб. – +
Q23387	БТ-52.220	100	0	100	46	1...2 недели	1921 руб. – +
Q23388	БТ-52.220	100	0	120	46	1...2 недели	1921 руб. – +
Q23389	БТ-52.220	100	0	160	46	1...2 недели	1921 руб. – +
Q23390	БТ-52.220	100	0	200	46	1...2 недели	1921 руб. – +
Q23391	БТ-52.220	100	0	250	46	1...2 недели	1921 руб. – +
Q23392	БТ-52.220	100	0	350	46	1...2 недели	1921 руб. – +
Q23393	БТ-52.220	100	0	450	46	1...2 недели	1921 руб. – +
Q23394	БТ-52.220	100	0	60	64	1...2 недели	2083 руб. – +
Q23395	БТ-72.220	150	0	60	64	1...2 недели	6854 руб. – +
Q23396	БТ-52.220	100	-30	70	64	1...2 недели	2083 руб. – +
Q23397	БТ-72.220	150	-30	70	64	1...2 недели	6854 руб. – +
Q23398	БТ-52.220	100	0	100	64	1...2 недели	2083 руб. – +
Q23399	БТ-72.220	150	0	100	64	1...2 недели	6854 руб. – +
Q23400	БТ-52.220	100	0	120	64	1...2 недели	2083 руб. – +
Q23401	БТ-72.220	150	0	120	64	1...2 недели	6854 руб. – +
Q23402	БТ-52.220	100	0	160	64	1...2 недели	2083 руб. – +
Q23403	БТ-72.220	150	0	160	64	1...2 недели	6854 руб. – +
Q23404	БТ-52.220	100	0	200	64	1...2 недели	2083 руб. – +
Q23405	БТ-72.220	150	0	200	64	1...2 недели	6854 руб. – +
Q23406	БТ-52.220	100	0	250	64	1...2 недели	2083 руб. – +
Q23407	БТ-72.220	150	0	250	64	1...2 недели	6854 руб. – +
Q23408	БТ-52.220	100	0	350	64	1...2 недели	2083 руб. – +
Q23409	БТ-72.220	150	0	350	64	1...2 недели	6854 руб. – +
Q23410	БТ-52.220	100	0	450	64	1...2 недели	2083 руб. – +
Q23411	БТ-72.220	150	0	450	64	1...2 недели	6854 руб. – +
Q23412	БТ-52.220	100	0	60	100	1...2 недели	2206 руб. – +
Q23413	БТ-72.220	150	0	60	100	1...2 недели	7151 руб. – +
Q23414	БТ-52.220	100	-30	70	100	1...2 недели	2206 руб. – +
Q23415	БТ-72.220	150	-30	70	100	1...2 недели	7151 руб. – +
Q23416	БТ-52.220	100	0	100	100	1...2 недели	2206 руб. – +
Q23417	БТ-72.220	150	0	100	100	1...2 недели	7151 руб. – +
Q23418	БТ-52.220	100	0	120	100	1...2 недели	2206 руб. – +
Q23419	БТ-72.220	150	0	120	100	1...2 недели	7151 руб. – +
Q23420	БТ-52.220	100	0	160	100	1...2 недели	2206 руб. – +
Q23421	БТ-72.220	150	0	160	100	1...2 недели	7151 руб. – +
Q23422	БТ-52.220	100	0	200	100	1...2 недели	2206 руб. – +
Q23423	БТ-72.220	150	0	200	100	1...2 недели	7151 руб. – +
Q23424	БТ-52.220	100	0	250	100	1...2 недели	2206 руб. – +
Q23425	БТ-72.220	150	0	250	100	1...2 недели	7151 руб. – +
Q23426	БТ-52.220	100	0	350	100	1...2 недели	2206 руб. – +
Q23427	БТ-72.220	150	0	350	100	1...2 недели	7151 руб. – +
Q23428	БТ-52.220	100	0	450	100	1...2 недели	2206 руб. – +
Q23429	БТ-72.220	150	0	450	100	1...2 недели	7151 руб. – +
Q23430	БТ-52.220	100	0	60	150	1...2 недели	2374 руб. – +
Q23431	БТ-72.220	150	0	60	150	1...2 недели	7459 руб. – +
Q23432	БТ-52.220	100	-30	70	150	1...2 недели	2374 руб. – +
Q23433	БТ-72.220	150	-30	70	150	1...2 недели	7459 руб. – +
Q23434	БТ-52.220	100	0	100	150	1...2 недели	2374 руб. – +
Q23435	БТ-72.220	150	0	100	150	1...2 недели	7459 руб. – +
Q23436	БТ-52.220	100	0	120	150	1...2 недели	2374 руб. – +
Q23437	БТ-72.220	150	0	120	150	1...2 недели	7459 руб. – +
Q23438	БТ-52.220	100	0	160	150	1...2 недели	2374 руб. – +
Q23439	БТ-72.220	150	0	160	150	1...2 недели	7459 руб. – +
Q23440	БТ-52.220	100	0	200	150	1...2 недели	2374 руб. – +
Q23441	БТ-72.220	150	0	200	150	1...2 недели	7459 руб. – +
Q23442	БТ-52.220	100	0	250	150	1...2 недели	2374 руб. – +
Q23443	БТ-72.220	150	0	250	150	1...2 недели	7459 руб. – +
Q23444	БТ-52.220	100	0	350	150	1...2 недели	2374 руб. – +
Q23445	БТ-72.220	150	0	350	150	1...2 недели	7459 руб. – +
Q23446	БТ-52.220	100	0	450	150	1...2 недели	2374 руб. – +
Q23447	БТ-72.220	150	0	450	150	1...2 недели	7459 руб. – +
Q23448	БТ-52.220	100	0	60	200	1...2 недели	2542 руб. – +
Q23449	БТ-72.220	150	0	60	200	1...2 недели	7819 руб. – +
Q23450	БТ-52.220	100	-30	70	200	1...2 недели	2542 руб. – +
Q23451	БТ-72.220	150	-30	70	200	1...2 недели	7819 руб. – +
Q23452	БТ-52.220	100	0	100	200	1...2 недели	2542 руб. – +
Q23453	БТ-72.220	150	0	100	200	1...2 недели	7819 руб. – +
Q23454	БТ-52.220	100	0	120	200	1...2 недели	2542 руб. – +
Q23455	БТ-72.220	150	0	120	200	1...2 недели	7819 руб. – +
Q23456	БТ-52.220	100	0	160	200	1...2 недели	2542 руб. – +
Q23457	БТ-72.220	150	0	160	200	1...2 недели	7819 руб. – +
Q23458	БТ-52.220	100	0	200	200	1...2 недели	2542 руб. – +
Q23459	БТ-72.220	150	0	200	200	1...2 недели	7819 руб. – +
Q23460	БТ-52.220	100	0	250	200	1...2 недели	2542 руб. – +
Q23461	БТ-72.220	150	0	250	200	1...2 недели	7819 руб. – +
Q23462	БТ-52.220	100	0	350	200	1...2 недели	2542 руб. – +
Q23463	БТ-72.220	150	0	350	200	1...2 недели	7819 руб. – +
Q23464	БТ-52.220	100	0	450	200	1...2 недели	2542 руб. – +
Q23465	БТ-72.220	150	0	450	200	1...2 недели	7819 руб. – +
Q23466	БТ-52.220	100	0	60	250	1...2 недели	2621 руб. – +
Q23467	БТ-72.220	150	0	60	250	1...2 недели	8361 руб. – +
Q23468	БТ-52.220	100	-30	70	250	1...2 недели	2621 руб. – +
Q23469	БТ-72.220	150	-30	70	250	1...2 недели	8361 руб. – +
Q23470	БТ-52.220	100	0	100	250	1...2 недели	2621 руб. – +
Q23471	БТ-72.220	150	0	100	250	1...2 недели	8361 руб. – +
Q23472	БТ-52.220	100	0	120	250	1...2 недели	2621 руб. – +
Q23473	БТ-72.220	150	0	120	250	1...2 недели	8361 руб. – +
Q23474	БТ-52.220	100	0	160	250	1...2 недели	2621 руб. – +
Q23475	БТ-72.220	150	0	160	250	1...2 недели	8361 руб. – +
Q23476	БТ-52.220	100	0	200	250	1...2 недели	2621 руб. – +
Q23477	БТ-72.220	150	0	200	250	1...2 недели	8361 руб. – +
Q23478	БТ-52.220	100	0	250	250	1...2 недели	2621 руб. – +
Q23479	БТ-72.220	150	0	250	250	1...2 недели	8361 руб. – +
Q23480	БТ-52.220	100	0	350	250	1...2 недели	2621 руб. – +
Q23481	БТ-72.220	150	0	350	250	1...2 недели	8361 руб. – +
Q23482	БТ-52.220	100	0	450	250	1...2 недели	2621 руб. – +
Q23483	БТ-72.220	150	0	450	250	1...2 недели	8361 руб. – +
Q23484	БТ-52.220	100	0	60	300	1...2 недели	2699 руб. – +
Q23485	БТ-72.220	150	0	60	300	1...2 недели	8840 руб. – +
Q23486	БТ-52.220	100	-30	70	300	1...2 недели	2699 руб. – +
Q23487	БТ-72.220	150	-30	70	300	1...2 недели	8840 руб. – +
Q23488	БТ-52.220	100	0	100	300	1...2 недели	2699 руб. – +
Q23489	БТ-72.220	150	0	100	300	1...2 недели	8840 руб. – +
Q23490	БТ-52.220	100	0	120	300	1...2 недели	2699 руб. – +
Q23491	БТ-72.220	150	0	120	300	1...2 недели	8840 руб. – +
Q23492	БТ-52.220	100	0	160	300	1...2 недели	2699 руб. – +
Q23493	БТ-72.220	150	0	160	300	1...2 недели	8840 руб. – +
Q23494	БТ-52.220	100	0	200	300	1...2 недели	2699 руб. – +
Q23495	БТ-72.220	150	0	200	300	1...2 недели	8840 руб. – +
Q23496	БТ-52.220	100	0	250	300	1...2 недели	2699 руб. – +
Q23497	БТ-72.220	150	0	250	300	1...2 недели	8840 руб. – +
Q23498	БТ-52.220	100	0	350	300	1...2 недели	2699 руб. – +
Q23499	БТ-72.220	150	0	350	300	1...2 недели	8840 руб. – +
Q23500	БТ-52.220	100	0	450	300	1...2 недели	2699 руб. – +
Q23501	БТ-72.220	150	0	450	300	1...2 недели	8840 руб. – +
