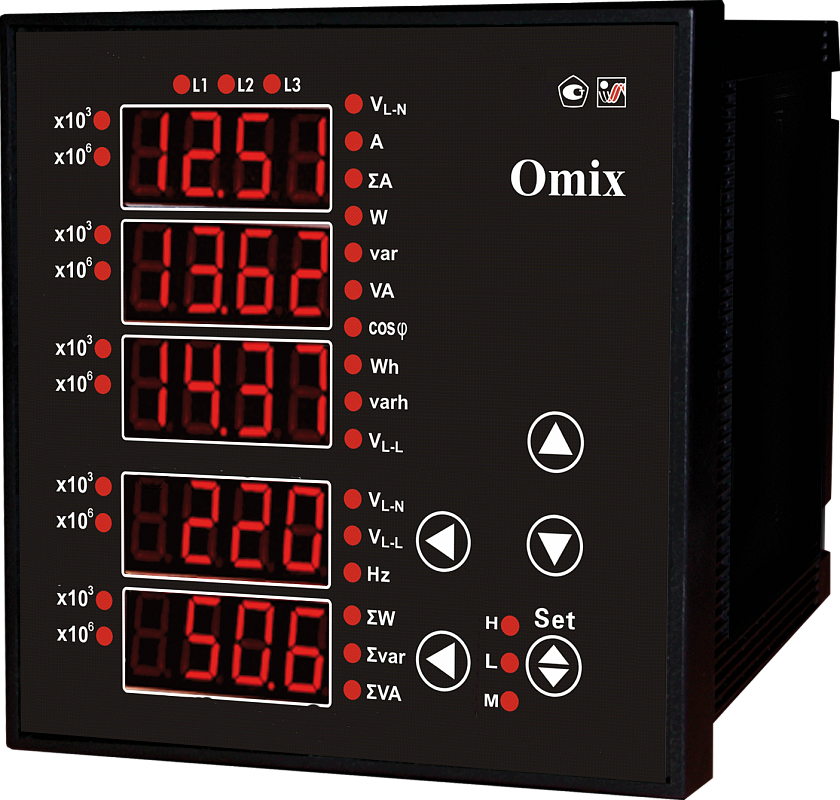

Мультиметр трехфазный щитовой Omix P99-M5-3

Прибор для измерения и индикации электрических параметров трехфазной сети переменного тока – силы тока, напряжения, частоты, мощности, cos φ и потребляемой энергии

Диапазон измерения напряжения: ~0…380 В (прямое подключение), ~0...1,14 МВ (с трансформатором)

Диапазон измерения cилы тока: ~0...5 А (прямое подключение), ~0...50 кА (с трансформатором)

Диапазон измерения мощности: 0…10 ГВА

Диапазон измерения частоты: 45...65 Гц

Диапазон измерения cos φ: 0...1

Диапазон измерения энергии: 0…10 ГВт•ч

Погрешность: ±(0,5% + 1 е.м.р.)

Интерфейс RS-485 (опция)

4 реле ~1 А, 240 В или 4 аналоговых выхода 0(4)...20 мА (опция)

Количество фаз: 3

Дисплей: 5 светодиодных 4-разрядных индикатора
Монтаж: в щит
Max/min

Госреестр № 64439-22

В закладки

от 15 563 руб. Наличие: На складе Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Мультиметр трехфазный щитовой Omix P99-M5-3 предназначен для измерения и индикации электрических параметров трехфазной сети переменного тока – силы тока, напряжения, частоты, мощности, cos φ и потребляемой энергии

Прежнее название прибора: Omix P99-M-3-0.5

Особенности:

Два импульсных выхода для активной и реактивной энергии
Возможность подключения через трансформаторы тока и напряжения
Может выдерживать длительные перегрузки до 6 А и 480 В

Модели:

Omix P99-M5-3 – базовая версия
Omix P99-M5-3-RS485 – версия с интерфейсом RS485
Omix P99-M5-3-4K-RS485 – версия с интерфейсом RS485 и 4 реле ~1 А, 240 В
Omix P99-M5-3-4I420-RS485 – версия с интерфейсом RS485 и 4 аналоговыми выходами 0(4)...20 мА

Технические характеристики:

Параметр		Значение
Параметр		Прямое подключение	С трансформатором	Погрешность
Диапазон измерения	силы тока	0…5 А	0…50 кА	±(0,5% + 1 е.м.р.)
	напряжения	0…380 В	0…1,14 МВ	±(0,5% + 1 е.м.р.)
	частоты	45…65 Гц		±0,1 Гц
	коэффициента мощности	0…1		±0,01
	активной мощности	0…10 ГВт		±(0,5% + 1 е.м.р.)
	реактивной мощности	0…10 ГВАр
	полной мощности	0…10ГВА
	активной энергии	0…10 ГВт∙ч
	реактивной энергии	0…10 ГВАр∙ч		±2,0%
Релейный выход		4 реле ~1 А, 240 В (для Omix P99-M-3-0,5-4K-RS485)
Аналоговый выход		4 выхода 0(4)...20 мА (для Omix P99-M-3-0,5-4I420-RS485)
Интерфейс		RS-485, Modbus RTU (кроме базовой версии)
Скорость измерения		3 изм./с
Питание		≅85…264 В, 50…60 Гц
Потребляемая мощность		< 5 ВА
Условия эксплуатации		−10…+50°С, ≤ 85%RH
Условия хранения		−25…+70°С, ≤ 85%RH
Степень защиты		IP20
Габаритные размеры		96×96×86 мм
Размеры врезного отверстия		92×92 мм

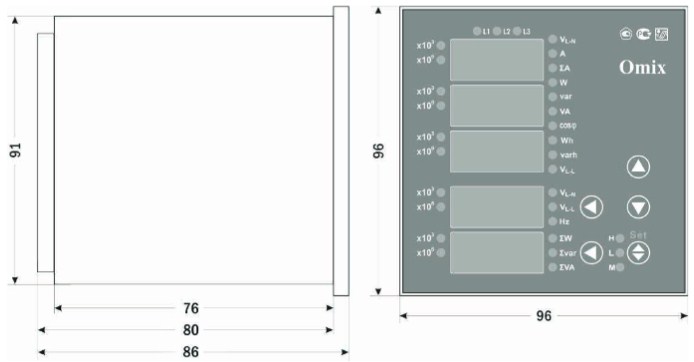

Габаритные размеры

Версия: 2020-01-12-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации (Прошивка v. 17.1)	28.05.2023	1.75 Мб
Свидетельство об утверждении типа средств измерения	11.10.2022	1.25 Мб
«ARC.OPCServer» ПО для внедрения прибора в SCADA системы	11.10.2022	2.88 Мб
«ARC.Configurator» ПО для конфигурирования прибора по интерфейсу RS-485	01.08.2012	1.05 Мб

Артикул	Интерфейс	Реле	Срок поставки	Стоимость
Нет 4 I420, RS485 RS485	Нет 4x ~1А, 250В

Артикул	Модель	Интерфейс	Реле	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Интерфейс	Реле	Срок поставки	Стоимость
M23609	Omix P99-M5-3	Нет	Нет	Со склада	15563 руб. – +
M23610	Omix P99-M5-3-4I420-RS485	4 I420, RS485	Нет	Со склада	23256 руб. – +
M23611	Omix P99-M5-3-RS485	RS485	Нет	Со склада	18126 руб. – +
M23612	Omix P99-M5-3-4K-RS485	RS485	4x ~1А, 250В	Со склада	20862 руб. – +

Артикул	Модель	Интерфейс	Реле	Срок поставки	Стоимость
