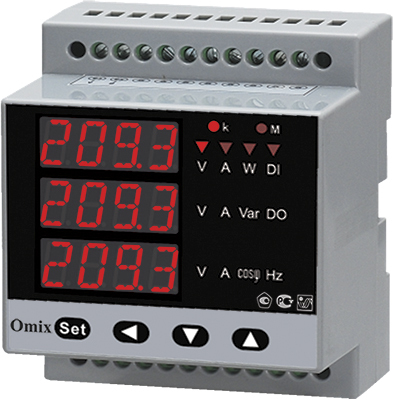

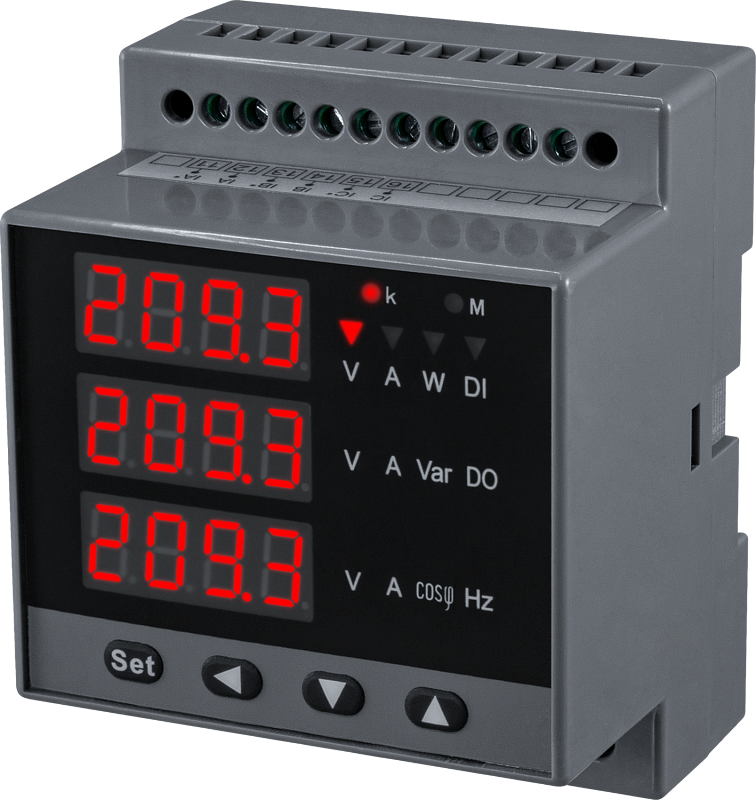

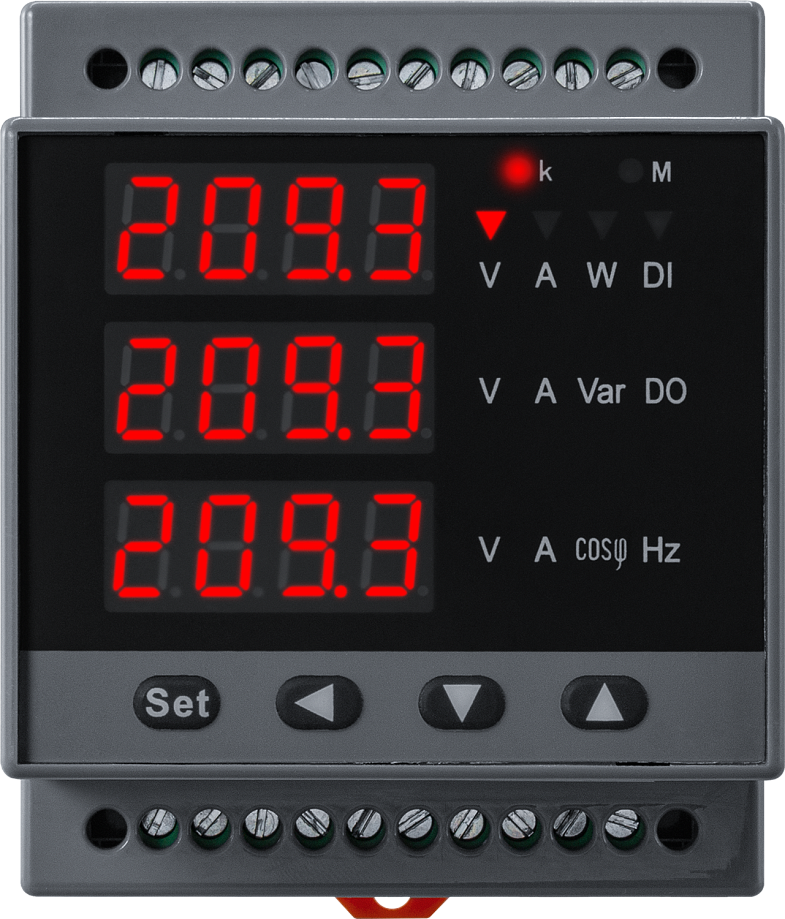

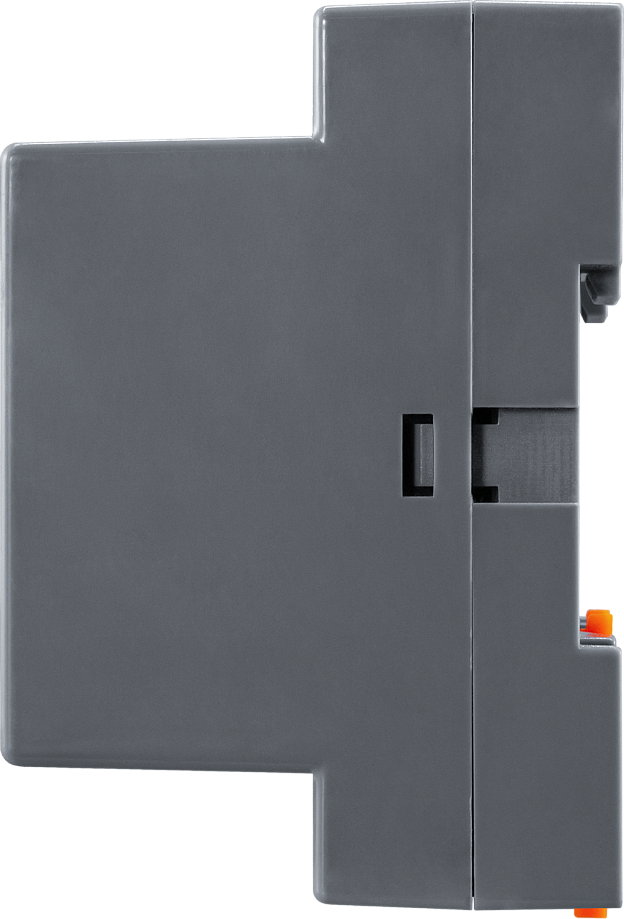

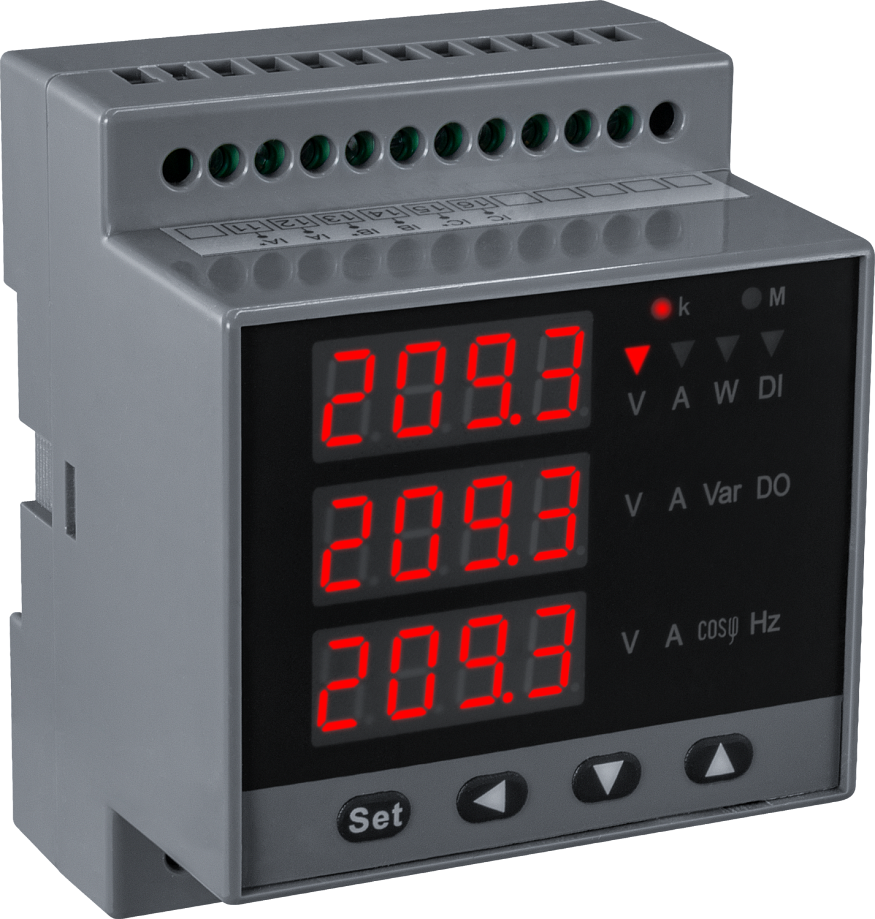

Мультиметр трехфазный на DIN-рейку Omix D4-M3-3

Прибор для измерения фазного и линейного напряжения, силы тока, активной и реактивной мощности, частоты, коэффициента мощности, активной и реактивной энергии

Диапазон измерения напряжения: ~0…380 В (напрямую), ~0...1,1 МВ (через трансформатор напряжения)

Диапазон измерения силы тока: ~0...5 А (напрямую), ~0...20 кА (через трансформатор тока)

Диапазон измерения частоты: 45...65 Гц

Диапазон измерения коэффициента мощности: 0...1

Диапазон измерения активной мощности: 0...9999 МВт

Диапазон измерения реактивной мощности: 0...9999 МВАр

Диапазон измерения активной энергии: 0...22,8 ГВт∙ч

Диапазон измерения реактивной энергии: 0...22,8 ГВАр∙ч

Погрешность: ±(0,5% + 1 е.м.р.)

Количество фаз: 3

3 четырехразрядных светодиодных индикатора
Интерфейс RS-485 (опция)
Монтаж: на DIN-рейку, стандарт 4S
Госреестр № 64439-22
Госповерка заказывается отдельно

В закладки

от 14 040 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Мультиметр трехфазный на DIN-рейку Omix D4-M3-3 предназначен для измерения фазного и линейного напряжения, силы тока, активной и реактивной мощности, частоты, коэффициента мощности, активной и реактивной энергии

Прежнее название прибора: Omix D4-M-3-0.5

Особенности:

Два импульсных выхода для активной и реактивной энергии
Возможность подключения через трансформаторы тока и напряжения
Выбор типа цепи – с нейтралью или без нейтрали
Устойчивость к длительным перегрузкам до 6 А и 460 В, а также к кратковременным перегрузкам в 10 раз в течение 5 с для токовых входов и в 2 раза в течение 1 с для входов напряжения
Индикация энергии с точностью до восьми знаков

Технические характеристики:

Параметр		Значение
Параметр		Прямое подключение	С трансформатором	Погрешность
Диапазон измерения	силы тока	0...5 А	0...20 кА	±(0,5% + 1 е.м.р.)
	напряжения	0...380 В	0...1,1 МВ	±(0,5% + 1 е.м.р.)
	частоты	45...65 Гц		±0,05 Гц
	коэффициента мощности	0...1		±0,01
	активной мощности	0...9999 МВт		±0,5%
	реактивной мощности	0...9999 МВАр		±0,5%
	активной энергии	0...22,8 ГВт∙ч		±0,5%
	реактивной энергии	0...22,8 ГВт∙ч		±0,5%

Параметр	Значение
Дискретность измерения: - силы тока - напряжения - частоты - коэффициента мощности	0,001 0,1 0,01 0,001
Импеданс: - силы тока - напряжения	< 20 мОм > 5 кОм/В
Импульсная константа	Активная: 10 000 имп/кВт∙ч Реактивная: 10 000 имп/кВАР∙ч
Скорость измерения	3 изм./с
Питание	≅85...264 В, 50...60 Гц
Энергопотребление прибора	< 5 ВА
Интерфейс (только для Omix D4-M-3-0.5-RS485)	RS-485 Modbus RTU
Скорость передачи данных	1200...19 200 бит/с
Условия эксплуатации	−10...+50°С, ≤ 85%RH
Условия хранения	−25...+70°С, ≤ 85%RH
Монтаж	На DIN-рейку, стандарт 4S
Габаритные размеры	88×72×60 мм
Вес	188 г

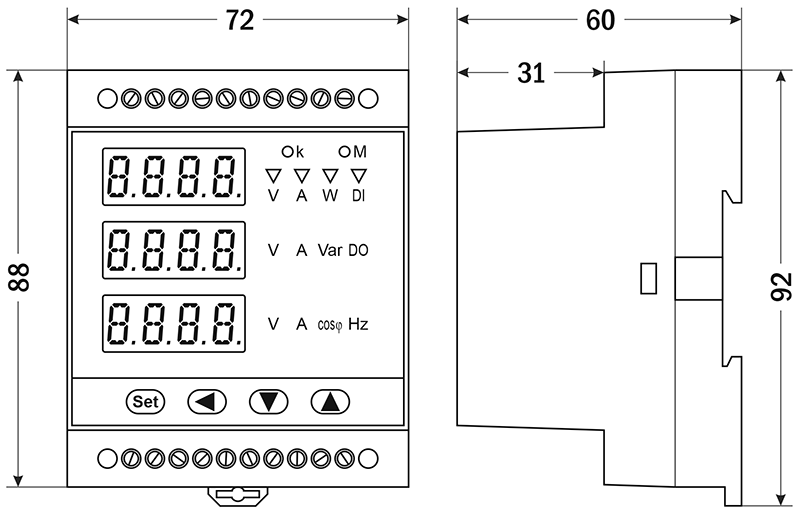

Габаритные размеры

Версия : 2017-12-04-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации (версия 17.5)	08.03.2024	0.84 Мб
Руководство по эксплуатации (версия 17.2)	08.03.2024	0.7 Мб

Артикул	Интерфейс	Срок поставки	Стоимость
Нет RS485

Артикул	Модель	Интерфейс	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Интерфейс	Срок поставки	Стоимость
M23605	Omix D4-M3-3	Нет	Со склада	14040 руб. – +
M23606	Omix D4-M3-3-RS485	RS485	Со склада	15990 руб. – +

Артикул	Модель	Интерфейс	Срок поставки	Стоимость
M23605	Omix D4-M3-3	Нет	Со склада	14040 руб. – +
M23606	Omix D4-M3-3-RS485	RS485	Со склада	15990 руб. – +
