Термопара на основе КТМС с кабельным выводом дТП384
Прибор для измерения температуры жидких, твердых и газообразных сред, в т.ч. с высокой температурой (до +1250 °С), не агрессивных к материалу корпуса датчика
- Количество чувствительных элементов: 1
- Номинальная статическая характеристика: ЖК (J)
- Диапазон измеряемых температур: −40...+750°С
- Длина монтажной части: 60...30000 мм
- Диаметр монтажной части: 3,0 мм
- Тип спая: изолированный или неизолированный
- Материал корпуса датчика: сталь AISI 316
Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru
Термопары на основе КТМС предназначены для измерения температуры жидких, твердых и газообразных сред, в т.ч. с высокой температурой (до +1250°С), не агрессивных к материалу корпуса датчика.
В качестве материалов термоэлектродов для КТМС применяются различные сплавы, что определяет характеристики термопар и возможности их применения:
- хромель-копель (L). Термопары обладают высокой стабильностью при температурах до +600°С;
- хромель-алюмель (K). Термопары отличаются стойкостью к окислению при высоких температурах до +1100°С;
- нихросил-нисил (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от −40...+1250°С, что позволяет использовать их для замены дорогостоящих термопар из драгоценных металлов.
Функциональные преимущества термопар из КТМС по сравнению с проволочными термопарами:
- низкий показатель тепловой инерции (2 сек – для КТМС диаметром 4,5 мм) для регистрации быстропротекающих процессов;
- высокая стабильность и увеличенный рабочий ресурс (превышение в 2-3 раза по сравнению с обычными);
- возможность изгиба, монтажа в труднодоступных местах и кабельных каналах (60...100 м);
- разные варианты установки: приваривать, припаивать или крепить термопару (хомутом, на винт) к поверхности;
- для дополнительной защиты термоэлектродов от воздействия окружающей среды термопары могут производиться в защитных чехлах.
Общие сведения о термопарах:
В общем случае термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. Один спай – «рабочий» – помещают в измеряемую среду, другой – «холодный» – должен находиться при температуре 0 °С. При разных температурах спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур. Рабочий спай защищается от прямого соприкосновения со средой защитной арматурой.
КТМС – Кабель Термопарный с Минеральной изоляцией в Стальной оболочке. Конструктивно КТМС состоит из гибкой металлической трубки, в которую помещены термоэлектроды. Пространство между термоэлектродами и стальной жаростойкой оболочкой заполнено плотной дисперсной минеральной изоляцией – оксидом магния.
Технические характеристики:
| Параметры
| Значение |
| Диапазон измерения температуры
- ЖК (J) |
−40…+750°C |
| Градуировка
| ЖК (J)
|
| Диаметр КТМС
| 3,0 мм
|
| Длина монтажной части | 60...30000 мм, кратно 10 |
| Количество рабочих термопар в изделии
| 1
|
| Рабочий спай | Изолированный, неизолированный |
| Материал корпуса датчика
- ХА (K) |
Сталь AISI 316 |

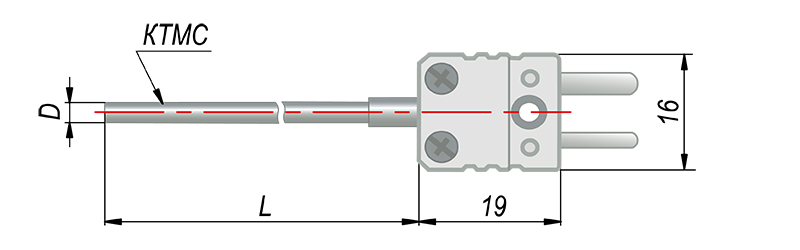

| Тип ТП | Класс допуска | Тр, °С | Тн, °С | Материал защитной оболочки КТМС | Диаметр оболочки,
D, мм | Давление | Исполнение спая | Кабельный вывод |
| ДТПN (НН) | 1 | −40…+1000 −40…+1250 | +900 | сплав Nicrobell D | 4,5 | До 6,3 МПа, в зависимости от конструктивного исполнения | Изолированный или неизолированный | Силиконовый («С») |
| ДТПК (ХА) | 1 | −40…+800 | +600 | сталь AISI 321 | 1,5; 2,0; 3,0 | Силиконовый («С») Экранированный ННЭ («К») | ||
| −40…+900 | +700 | сталь AISI 310 | 4,5 | |||||
| ДТПL (ХК) | 2 | −40…+600 | +450 | сталь 12Х18Н10Т | 3,0 | Кабель СФКЭ-ХК К | ||
| ДТПJ (ЖК) | 1 | −40…+400 −40…+600 | +250 +450 | сталь AISI 316 | 3,0; 4,5 | Экранированный ННЭ («К») Силиконовый («С») |
| Габаритные размеры |
 |
| D = 3,0 мм
L = 60...30000 мм, кратно 10 l* = 0,2 – стандарт, 0,3...20,0 м – по заказу |
Версия: 2021-04-24-ШАР
| Артикул | Градуировка | Спай изоляция | Длина, мм | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| T48790 | ДТПК(ХА) | Изолированный(0) | 60 | 2...4 недели | 2784 руб. |
| T48791 | ДТПJ(ЖК) | Изолированный(0) | 60 | 2...4 недели | 2784 руб. |
| T48792 | ДТПN(НН) | Изолированный(0) | 60 | 2...4 недели | По запросу |
| T48793 | ДТПК(ХА) | Неизолированный(1) | 60 | 2...4 недели | 2784 руб. |
| T48794 | ДТПJ(ЖК) | Неизолированный(1) | 60 | 2...4 недели | По запросу |
| T48795 | ДТПN(НН) | Неизолированный(1) | 60 | 2...4 недели | По запросу |
| T48796 | ДТПК(ХА) | Изолированный(0) | 100 | 2...4 недели | 2784 руб. |
| T48797 | ДТПJ(ЖК) | Изолированный(0) | 100 | 2...4 недели | По запросу |
| T48798 | ДТПN(НН) | Изолированный(0) | 100 | 2...4 недели | По запросу |
| T48799 | ДТПК(ХА) | Неизолированный(1) | 100 | 2...4 недели | По запросу |
| T48800 | ДТПJ(ЖК) | Неизолированный(1) | 100 | 2...4 недели | По запросу |
| T48801 | ДТПN(НН) | Неизолированный(1) | 100 | 2...4 недели | По запросу |
| T48802 | ДТПК(ХА) | Изолированный(0) | 150 | 2...4 недели | 2784 руб. |
| T48803 | ДТПJ(ЖК) | Изолированный(0) | 150 | 2...4 недели | По запросу |
| T48804 | ДТПN(НН) | Изолированный(0) | 150 | 2...4 недели | По запросу |
| T48805 | ДТПК(ХА) | Неизолированный(1) | 150 | 2...4 недели | 2784 руб. |
| T48806 | ДТПJ(ЖК) | Неизолированный(1) | 150 | 2...4 недели | По запросу |
| T48807 | ДТПN(НН) | Неизолированный(1) | 150 | 2...4 недели | По запросу |
| T48808 | ДТПК(ХА) | Изолированный(0) | 200 | 2...4 недели | 2784 руб. |
| T48809 | ДТПJ(ЖК) | Изолированный(0) | 200 | 2...4 недели | 2784 руб. |
| T48810 | ДТПN(НН) | Изолированный(0) | 200 | 2...4 недели | 4854 руб. |
| T48811 | ДТПК(ХА) | Неизолированный(1) | 200 | 2...4 недели | 2784 руб. |
| T48812 | ДТПJ(ЖК) | Неизолированный(1) | 200 | 2...4 недели | По запросу |
| T48813 | ДТПN(НН) | Неизолированный(1) | 200 | 2...4 недели | По запросу |
| T48814 | ДТПК(ХА) | Изолированный(0) | 250 | 2...4 недели | 3132 руб. |
| T48815 | ДТПJ(ЖК) | Изолированный(0) | 250 | 2...4 недели | По запросу |
| T48816 | ДТПN(НН) | Изолированный(0) | 250 | 2...4 недели | По запросу |
| T48817 | ДТПК(ХА) | Неизолированный(1) | 250 | 2...4 недели | 3132 руб. |
| T48818 | ДТПJ(ЖК) | Неизолированный(1) | 250 | 2...4 недели | По запросу |
| T48819 | ДТПN(НН) | Неизолированный(1) | 250 | 2...4 недели | По запросу |
| T48820 | ДТПК(ХА) | Изолированный(0) | 300 | 2...4 недели | 3132 руб. |
| T48821 | ДТПJ(ЖК) | Изолированный(0) | 300 | 2...4 недели | 3132 руб. |
| T48822 | ДТПN(НН) | Изолированный(0) | 300 | 2...4 недели | По запросу |
| T48823 | ДТПК(ХА) | Неизолированный(1) | 300 | 2...4 недели | 3132 руб. |
| T48824 | ДТПJ(ЖК) | Неизолированный(1) | 300 | 2...4 недели | По запросу |
| T48825 | ДТПN(НН) | Неизолированный(1) | 300 | 2...4 недели | По запросу |
| T48826 | ДТПК(ХА) | Изолированный(0) | 320 | 2...4 недели | 3132 руб. |
| T48827 | ДТПJ(ЖК) | Изолированный(0) | 320 | 2...4 недели | По запросу |
| T48828 | ДТПN(НН) | Изолированный(0) | 320 | 2...4 недели | По запросу |
| T48829 | ДТПК(ХА) | Неизолированный(1) | 320 | 2...4 недели | По запросу |
| T48830 | ДТПJ(ЖК) | Неизолированный(1) | 320 | 2...4 недели | По запросу |
| T48831 | ДТПN(НН) | Неизолированный(1) | 320 | 2...4 недели | По запросу |
| T48832 | ДТПК(ХА) | Изолированный(0) | 400 | 2...4 недели | 3132 руб. |
| T48833 | ДТПJ(ЖК) | Изолированный(0) | 400 | 2...4 недели | По запросу |
| T48834 | ДТПN(НН) | Изолированный(0) | 400 | 2...4 недели | По запросу |
| T48835 | ДТПК(ХА) | Неизолированный(1) | 400 | 2...4 недели | По запросу |
| T48836 | ДТПJ(ЖК) | Неизолированный(1) | 400 | 2...4 недели | По запросу |
| T48837 | ДТПN(НН) | Неизолированный(1) | 400 | 2...4 недели | По запросу |
| T48838 | ДТПК(ХА) | Изолированный(0) | 500 | 2...4 недели | 3132 руб. |
| T48839 | ДТПJ(ЖК) | Изолированный(0) | 500 | 2...4 недели | По запросу |
| T48840 | ДТПN(НН) | Изолированный(0) | 500 | 2...4 недели | По запросу |
| T48841 | ДТПК(ХА) | Неизолированный(1) | 500 | 2...4 недели | 3132 руб. |
| T48842 | ДТПJ(ЖК) | Неизолированный(1) | 500 | 2...4 недели | По запросу |
| T48843 | ДТПN(НН) | Неизолированный(1) | 500 | 2...4 недели | По запросу |
| T48844 | ДТПК(ХА) | Изолированный(0) | 1000 | 2...4 недели | 4542 руб. |
| T48845 | ДТПJ(ЖК) | Изолированный(0) | 1000 | 2...4 недели | По запросу |
| T48846 | ДТПN(НН) | Изолированный(0) | 1000 | 2...4 недели | По запросу |
| T48847 | ДТПК(ХА) | Неизолированный(1) | 1000 | 2...4 недели | 4542 руб. |
| T48848 | ДТПJ(ЖК) | Неизолированный(1) | 1000 | 2...4 недели | По запросу |
| T48849 | ДТПN(НН) | Неизолированный(1) | 1000 | 2...4 недели | По запросу |
| T48850 | ДТПК(ХА) | Изолированный(0) | 2000 | 2...4 недели | 6722 руб. |
| T48851 | ДТПJ(ЖК) | Изолированный(0) | 2000 | 2...4 недели | По запросу |
| T48852 | ДТПN(НН) | Изолированный(0) | 2000 | 2...4 недели | По запросу |
| T48853 | ДТПК(ХА) | Неизолированный(1) | 2000 | 2...4 недели | По запросу |
| T48854 | ДТПJ(ЖК) | Неизолированный(1) | 2000 | 2...4 недели | По запросу |
| T48855 | ДТПN(НН) | Неизолированный(1) | 2000 | 2...4 недели | По запросу |
