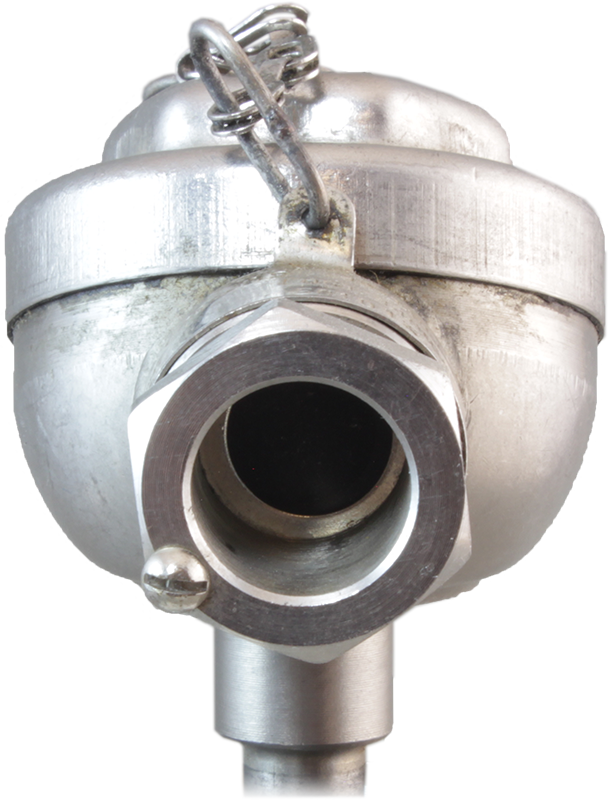

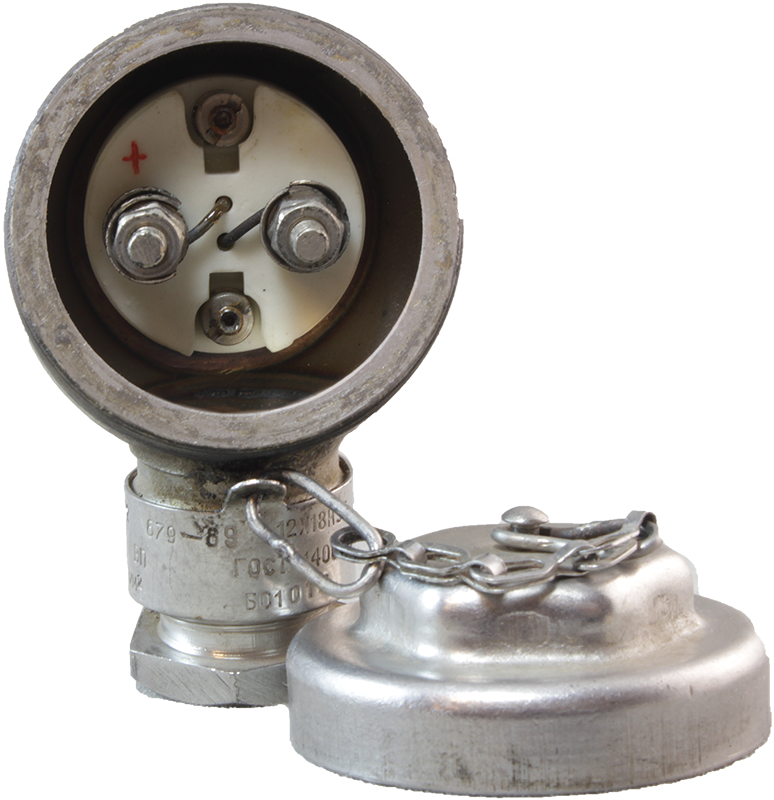

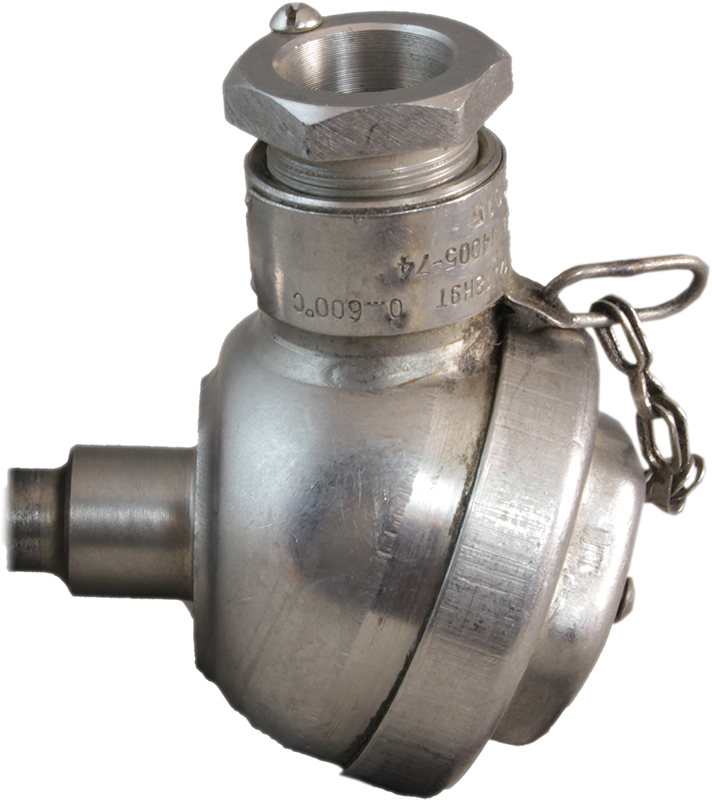

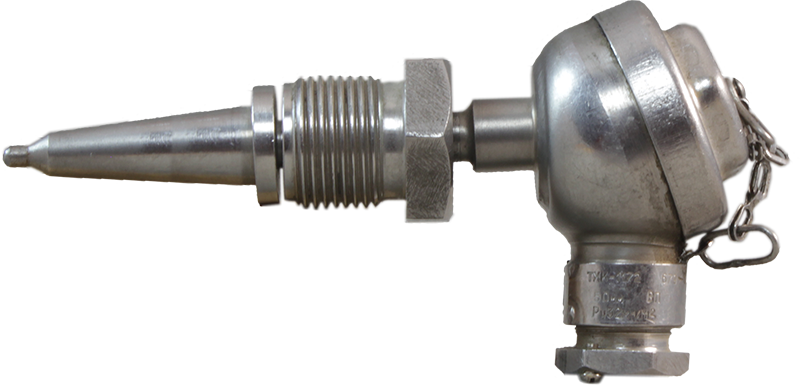

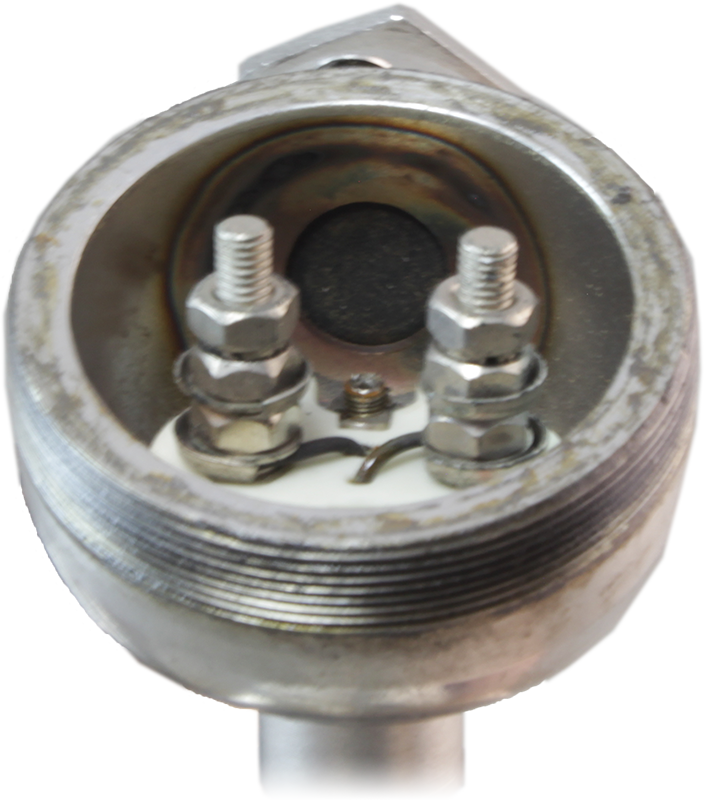

Термопара с коммутационной головкой ТХК-1172, ТХА-1172, ТХА-9-2

Термопара предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика, а также твердых тел — нагревательных поверхностей и плит, нагревательных элементов и т.д.

Номинальная статическая характеристика: ХА (К), ХК (L)
Диапазон измеряемых температур: −40...+600°С, −40...+800°С
Длина монтажной части: 50 мм, 100 мм, 120 мм
Диаметр монтажной части: 10 мм
Тип спая: изолированный или неизолированный
Монтаж: М27×2
Подвижный штуцер

В закладки

от 500 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Предназначены для температурных измерений твердых, жидких и газообразных сред. Позволяют проводить измерения достаточно высоких температур – до +900°С. Присоединение термопар хх5 к измерительной линии производится термопарным кабелем (кабель в комплекте не поставляется, заказывается отдельно).

Принцип действия и конструкция: Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.

Для монтажа датчиков со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.
Особенности:

Большой диапазон измеряемых температур
Возможность измерения высоких температур
Способны выдерживать большие рабочие давления

Технические характеристики:

Параметр	Значение
Диапазон измеряемых температур	−40...+600°С, −40...+800°С
Номинальная статическая характеристика	ХА (К), ХК (L)
Длина монтажной части	50 мм, 100 мм, 120 мм
Тип спая	Изолированный Неизолированный
Монтаж	М27×2

Версия: 2021-05-11-ШАР

Артикул	Шильд	Длина погружной части, мм	Градуировка	Диапазон измерения температуры, °С	Изоляция спая	Срок поставки	Стоимость
ТХА-9-2 ТХА-1172 ТХК-1172	50 100 120	ХА ХК	-40...+600 -40...+800	изолир. неизолир.

Артикул	Шильд	Длина погружной части, мм	Градуировка	Диапазон измерения температуры, °С	Изоляция спая	Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Шильд	Длина погружной части, мм	Градуировка	Диапазон измерения температуры, °С	Изоляция спая	Срок поставки	Стоимость
K71697	ТХА-9-2	120	ХА	-40...+800	изолир.	Со склада	500 руб. – +
K71698	ТХА-1172	120	ХА	-40...+800	изолир.	Со склада	500 руб. – +
K71699	ТХК-1172	50	ХК	-40...+600	неизолир.	Со склада	549 руб. – +
K71700	ТХК-1172	100	ХК	-40...+600	неизолир.	Со склада	549 руб. – +

Артикул	Шильд	Длина погружной части, мм	Градуировка	Диапазон измерения температуры, °С	Изоляция спая	Срок поставки	Стоимость
K71697	ТХА-9-2	120	ХА	-40...+800	изолир.	Со склада	500 руб. – +
K71698	ТХА-1172	120	ХА	-40...+800	изолир.	Со склада	500 руб. – +
K71699	ТХК-1172	50	ХК	-40...+600	неизолир.	Со склада	549 руб. – +
K71700	ТХК-1172	100	ХК	-40...+600	неизолир.	Со склада	549 руб. – +
