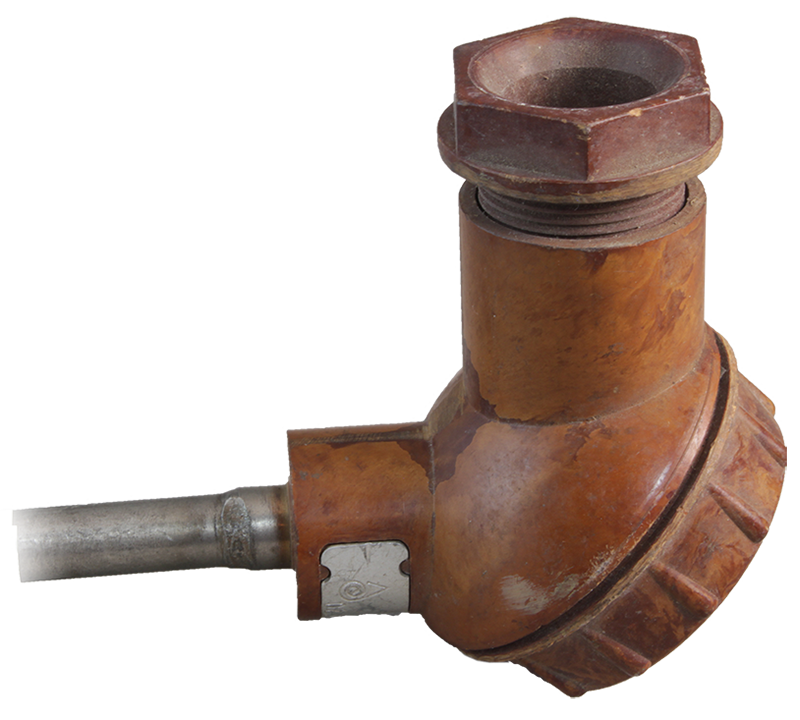

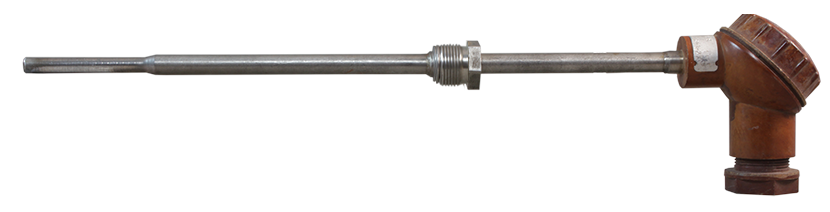

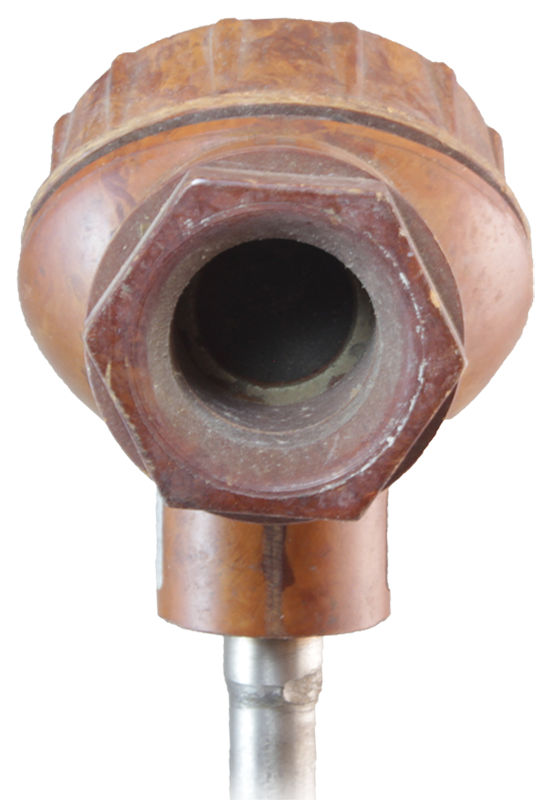

Термопара с коммутационной головкой ТХК-2088, ТХА-2088 и аналоги

Термопара предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика, а также твердых тел — нагревательных поверхностей и плит, нагревательных элементов и т.д.

Номинальная статическая характеристика: ХА (К), ХК (L)
Диапазон измеряемых температур: −40...+600°С, −40...+800°С
Длина монтажной части: 10...800 мм
Диаметр монтажной части: 10/8 мм
Тип спая: изолированный или неизолированный
Монтаж: М20×1,5

В закладки

от 300 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (17)
Все модификации ()
Отзывы (0)

Предназначены для температурных измерений твердых, жидких и газообразных сред. Позволяют проводить измерения достаточно высоких температур – до +900°С. Присоединение термопар хх5 к измерительной линии производится термопарным кабелем (кабель в комплекте не поставляется, заказывается отдельно).

Доступные к заказу через сайт модификации термодатчиков имеют следующие шильды: ТХА-0179, ТХА-0515, ТХА-2088, ТХА-9312, ТХК 008-000, ТХК-0179, ТХК-0515, ТХК-2088, ТХК-775. Уточнить маркировку и другие параметры конкретной модификации вы можете у наших менеджеров по телефону +7 (812) 327-32-74 или электронной почте 327@kipspb.ru

Принцип действия и конструкция: Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.

Для монтажа датчиков со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.
Особенности:

Большой диапазон измеряемых температур
Возможность измерения высоких температур
Способны выдерживать большие рабочие давления

Технические характеристики:

Параметр	Значение
Диапазон измеряемых температур	−40...+600°С −40...+800°С
Номинальная статическая характеристика	ХА (К), ХК (L)
Длина монтажной части	10 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм, 630 мм, 800 мм
Диаметр монтажной части	10/8 мм
Тип спая	Изолированный Неизолированный
Монтаж	М20×1,5 Подпружиненный штуцер

Версия: 2021-05-12-ШАР

Артикул	Шильд	Длина погружной части, мм	Градуировка	Диапазон измерения температуры, °С	Изоляция спая	Срок поставки	Стоимость
нет ТХА-0179 ТХА-0515 ТХА-2088 ТХА-9312 ТХК 008-000 ТХК-0179 ТХК-0515 ТХК-2088 ТХК-775	120 160 200 250 320 400	ХА ХК	-40...+600 -40...+800	н/д изолир. неизолир.

Артикул	Шильд	Длина погружной части, мм	Градуировка	Диапазон измерения температуры, °С	Изоляция спая	Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Шильд	Длина погружной части, мм	Градуировка	Диапазон измерения температуры, °С	Изоляция спая	Срок поставки	Стоимость
K20888	нет	160	ХК	-40...+600	неизолир.	Со склада	300 руб. – +
K20877	ТХК 008-000	400	ХК	-40...+600	изолир.	Со склада	450 руб. – +
K20885	ТХК-0179	120	ХК	-40...+600	неизолир.	Со склада	300 руб. – +
K20891	ТХК-0179	250	ХК	-40...+600	неизолир.	Со склада	450 руб. – +
K20893	ТХК-0179	320	ХК	-40...+600	неизолир.	Со склада	400 руб. – +
K20873	ТХК-0515	120	ХК	-40...+600	изолир.	Со склада	461 руб. – +
K20886	ТХК-0515	120	ХК	-40...+600	неизолир.	Со склада	300 руб. – +
K20874	ТХК-0515	160	ХК	-40...+600	изолир.	Со склада	461 руб. – +
K20889	ТХК-0515	160	ХК	-40...+600	неизолир.	Со склада	300 руб. – +
K20890	ТХК-0515	200	ХК	-40...+600	неизолир.	Со склада	300 руб. – +
K20892	ТХК-0515	250	ХК	-40...+600	неизолир.	Со склада	400 руб. – +
K20894	ТХК-0515	320	ХК	-40...+600	неизолир.	Со склада	400 руб. – +
K20895	ТХК-0515	400	ХК	-40...+600	неизолир.	Со склада	350 руб. – +
K20887	ТХК-2088	120	ХК	-40...+600	неизолир.	Со склада	300 руб. – +
K20870	ТХК-775	160	ХК	-40...+600	н/д	Со склада	500 руб. – +
K20871	ТХК-775	200	ХК	-40...+600	н/д	Со склада	500 руб. – +
K20872	ТХК-775	320	ХК	-40...+600	н/д	Со склада	600 руб. – +

Артикул	Шильд	Длина погружной части, мм	Градуировка	Диапазон измерения температуры, °С	Изоляция спая	Срок поставки	Стоимость
K20896	нет	160	ХА	-40...+800	неизолир.	Снято с производства	300 руб. – +
K20888	нет	160	ХК	-40...+600	неизолир.	Со склада	300 руб. – +
K20879	ТХА-0179	120	ХА	-40...+800	изолир.	Снято с производства	350 руб. – +
K20880	ТХА-0179	160	ХА	-40...+800	изолир.	Снято с производства	350 руб. – +
K20882	ТХА-0179	200	ХА	-40...+800	изолир.	Снято с производства	400 руб. – +
K20881	ТХА-0515	160	ХА	-40...+800	изолир.	Снято с производства	300 руб. – +
K20897	ТХА-0515	160	ХА	-40...+800	неизолир.	Снято с производства	300 руб. – +
K20883	ТХА-2088	200	ХА	-40...+800	изолир.	Снято с производства	400 руб. – +
K20884	ТХА-9312	320	ХА	-40...+800	изолир.	Снято с производства	400 руб. – +
K20877	ТХК 008-000	400	ХК	-40...+600	изолир.	Со склада	450 руб. – +
K20885	ТХК-0179	120	ХК	-40...+600	неизолир.	Со склада	300 руб. – +
K20891	ТХК-0179	250	ХК	-40...+600	неизолир.	Со склада	450 руб. – +
K20893	ТХК-0179	320	ХК	-40...+600	неизолир.	Со склада	400 руб. – +
K20873	ТХК-0515	120	ХК	-40...+600	изолир.	Со склада	461 руб. – +
K20886	ТХК-0515	120	ХК	-40...+600	неизолир.	Со склада	300 руб. – +
K20874	ТХК-0515	160	ХК	-40...+600	изолир.	Со склада	461 руб. – +
K20889	ТХК-0515	160	ХК	-40...+600	неизолир.	Со склада	300 руб. – +
K20875	ТХК-0515	200	ХК	-40...+600	изолир.	Снято с производства	400 руб. – +
K20890	ТХК-0515	200	ХК	-40...+600	неизолир.	Со склада	300 руб. – +
K20892	ТХК-0515	250	ХК	-40...+600	неизолир.	Со склада	400 руб. – +
K20876	ТХК-0515	320	ХК	-40...+600	изолир.	Снято с производства	350 руб. – +
K20894	ТХК-0515	320	ХК	-40...+600	неизолир.	Со склада	400 руб. – +
K20878	ТХК-0515	400	ХК	-40...+600	изолир.	Снято с производства	350 руб. – +
K20895	ТХК-0515	400	ХК	-40...+600	неизолир.	Со склада	350 руб. – +
K20887	ТХК-2088	120	ХК	-40...+600	неизолир.	Со склада	300 руб. – +
K20870	ТХК-775	160	ХК	-40...+600	н/д	Со склада	500 руб. – +
K20871	ТХК-775	200	ХК	-40...+600	н/д	Со склада	500 руб. – +
K20872	ТХК-775	320	ХК	-40...+600	н/д	Со склада	600 руб. – +
