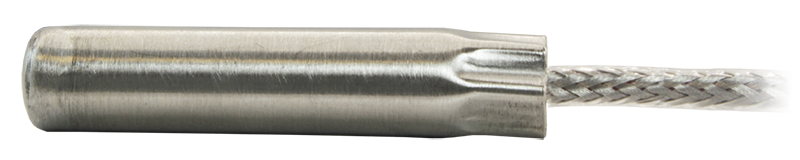

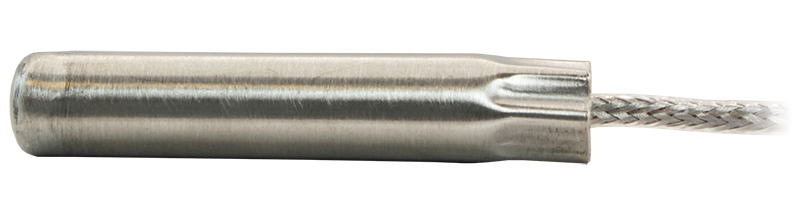

Термосопротивление ТС-А-4001
Термосопротивление предназначено для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика, а также твердых тел — нагревательных поверхностей и плит, корпусов, нагревательных элементов и т.д.
- Количество чувствительных элементов: 1
- Номинальная статическая характеристика: 50М, Pt100, Pt1000
- Диапазоны измеряемых температур: −50...+150°С, −60...+250°С
- Класс допуска: A, B
- Длина монтажной части: 20 мм, 25 мм, 30 мм, 50 мм, 60 мм, 100 мм, 150 мм, 200 мм, 250 мм – стандарт, 40 мм, 80 мм, 120 мм, 160 мм– по заказу
- Диаметр монтажной части: 4 мм, 5 мм, 6 мм, 8 мм, 10 мм

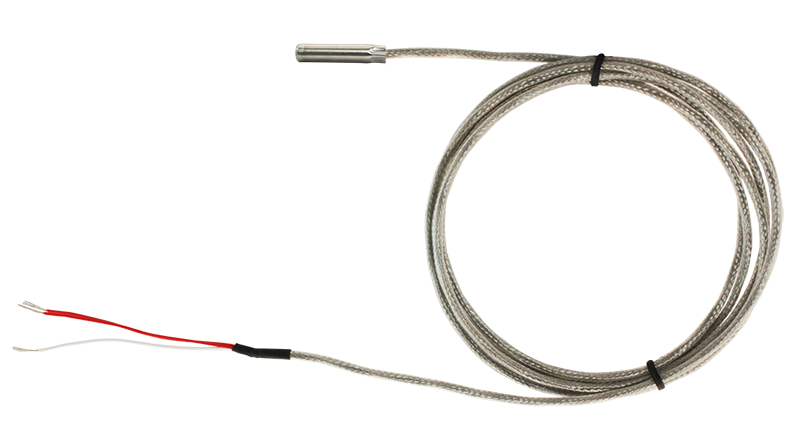

- Длина кабельного вывода: 1000 мм, 2000 мм – стандарт, до 50 000 мм – по заказу
- Материал корпуса датчика: нержавеющая сталь
Термосопротивление предназначено для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика, а также твердых тел — нагревательных поверхностей и плит, корпусов, нагревательных элементов и т.д.
Прежние названия термосопротивления ТС-А-4001: ТС-А-1388-4, ТС-А-1388-5
Принцип действия и конструкция:Прежние названия термосопротивления ТС-А-4001: ТС-А-1388-4, ТС-А-1388-5
Термосопротивление преобразует изменение температуры в изменение электрического сопротивления постоянного тока.
Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +150°С (для 50М) и +250°С (для Pt100 и Pt1000).
Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +200°С.
Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +150°С (для 50М) и +250°С (для Pt100 и Pt1000).
Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +200°С.
Особенности:
- Тефлоновый слой изоляции поверх экрана провода КМТФЭт-А-3, позволяет использовать датчик в пищевой, химической промышленности и т.д.
- Высокая точность измерений
- Высокая стабильность
- Близость характеристики к линейной зависимости
- Модификация ТС-А-4001-5 (D=5 мм) является аналогом дТС014, дТС214
- Модификация ТС-А-4001-8 (D=8 мм) является аналогом дТС024
- Модификация ТС-А-4001-5-Pt1000 (D=5 мм,Pt1000) является аналогом дТС3014
Монтаж:Для соединения термосопротивлений с измерительными приборами используются медные трехжильные провода сечением от 0,12 мм². Если к таким проводам предъявляются повышенные требования по температуре и помехозащищенности, рекомендуется применение соединительных проводов КМТФЭт-А-3, КМНН-А-3 (до +200°С) и КМСЭ-А-3, КМССЭ-А-3 (до +400°С). Для легкого и быстрого соединения проводов с повышенной (IP68) степенью защиты от внешних факторов может использоваться кабельный соединитель КСГ-68-2315.
Для монтажа термосопротивления на объект измерения температуры можно использовать:

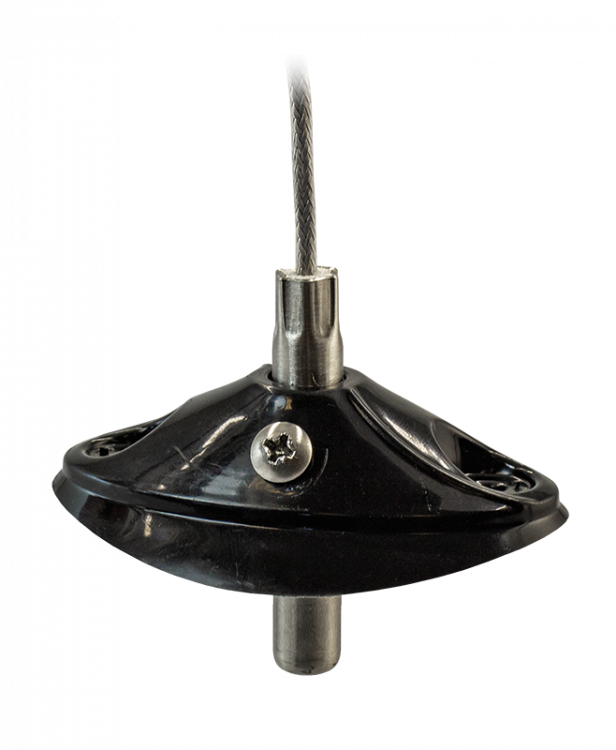

– монтажные фланцы, например, MF-Х, MF-A cоотвествующего внутреннего диаметра;

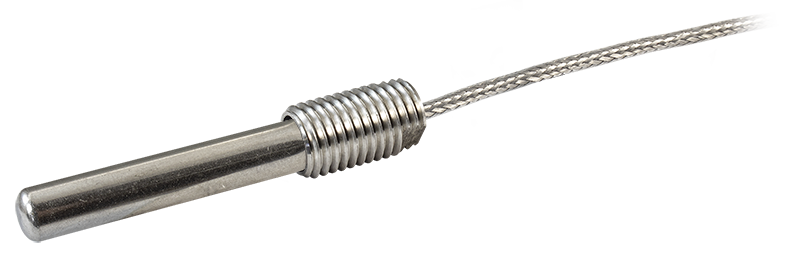

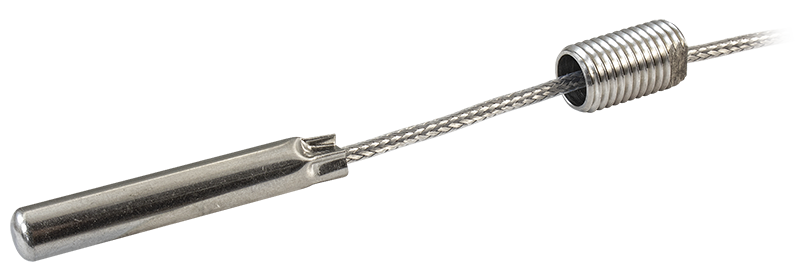

– накидные гайки, например, НГ, соответствующего внутреннего диаметра и внешней резьбы;

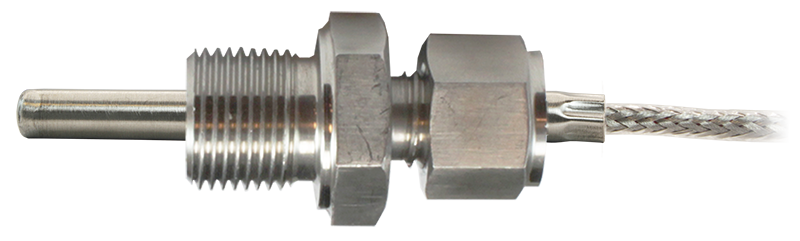

– если требуется герметизация места установки, то используется врезной штуцер, например, ШВ-А соответствующего внутреннего диаметра и внешней резьбы (для датчиков длиной более 60 мм), который позволяет как задать нужную длину погружной части, так и герметизировать место установки термодатчика до давления 7,2 МПа и температуры +700°С.
– монтажные фланцы, например, MF-Х, MF-A cоотвествующего внутреннего диаметра;
– накидные гайки, например, НГ, соответствующего внутреннего диаметра и внешней резьбы;
– если требуется герметизация места установки, то используется врезной штуцер, например, ШВ-А соответствующего внутреннего диаметра и внешней резьбы (для датчиков длиной более 60 мм), который позволяет как задать нужную длину погружной части, так и герметизировать место установки термодатчика до давления 7,2 МПа и температуры +700°С.
Для защиты провода от излома в месте перехода «арматура-кабельный вывод» рекомендуется использовать пружины ПЗТ
Показатели надежности и условия эксплуатации: Показатели надежности термосопротивлений при соблюдении условий эксплуатации в рабочем диапазоне температур:
– вероятность безотказной работы — не менее 0,95 за 15 000 ч (50М); не менее 0,95 за 40 000 ч (Pt100 и Pt1000);
– средний срок службы не менее 10 лет.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.
Технические характеристики:
– вероятность безотказной работы — не менее 0,95 за 15 000 ч (50М); не менее 0,95 за 40 000 ч (Pt100 и Pt1000);
– средний срок службы не менее 10 лет.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.
| Параметр | Значение | |
| Количество чувствительных элементов
| 1
| |
| Номинальная статическая характеристика
| 50M | Pt100, Pt1000
|
| Диапазон измеряемых температур
| −50...+150°С
| −60...+250°С
|
| Условное давление
| 2,5 МПа
| |
| Класс допуска датчика
| A, В
| |
| Допустимое отклонение (Т — абсолютное значение температуры измеряемой среды)
| ±(0,15°С+0,02T)°С
±(0,3°С+0,02T)°С | |
| Длина монтажной части (L) | 20 мм, 25 мм, 30 мм, 50 мм, 60 мм, 100 мм, 150 мм, 200 мм, 250 мм – стандарт
40 мм, 80 мм, 120 мм, 160 мм – по заказу | |
| Диаметр монтажной части (D)
| 4 мм, 5 мм, 6 мм, 8 мм, 10 мм
| |
| Длина кабельного вывода (l)
| 1000 мм, 2000 мм – стандарт
до 50 000 мм – по заказу погрешность длины кабельного вывода ±3% | |
| Тепловая инерция
| ≤ 10…30 с
| |
| Сопротивление изоляции
| ≥ 20 МОм
| |
| Схема подключения
| 3-проводная
| |
| Материал корпуса датчика
| нержавеющая сталь
| |
| Провод
| КМТФЭт-А-3, КМТЭ-А-3 | |
| Сечение провода
| 3×0,12 мм²
| |
| Наружные размеры провода | КМТФЭт-А-3: ∅ 2,7 мм
КМТЭ-А-3: ∅ 2,3 мм | |
| Степень защиты
| IP54
| |

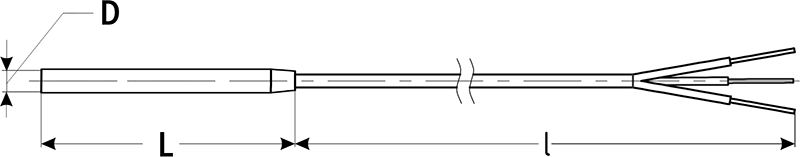

| Габаритные размеры |
 |
ПРЕДЕЛЬНЫЕ ДОПУСТИМЫЕ ОТКЛОНЕНИЯ СОГЛАСНО ГОСТ 6651 (справочная таблица):
Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.
| Тип
| Класс допуска
| Диапазон измерения
| Допустимые отклонения
|
| 50M
| A
| −50...+100°С
| ±(0,15°С+0,02T)
|
| B
| −50...+200°С
| ±(0,3°С+0,02T)
| |
| C
| −180...+200°С
| ±(0,6°С+0,02T) | |
| Pt100
Pt1000 | A
| −100...+450°C (с проволочным ЧЭ);
−60...+300°C (с пленочным ЧЭ) | ±(0,15°С+0,02T)
|
| B
| −196...+660°C (с проволочным ЧЭ);
−60...+500°C (с пленочным ЧЭ) | ±(0,3°С+0,02T)
| |
| C
| −196...+660°C (с проволочным ЧЭ);
−60...+600°C (с пленочным ЧЭ) | ±(0,6°С+0,02T)
|
Т — абсолютное значение температуры измеряемой среды, °С.
