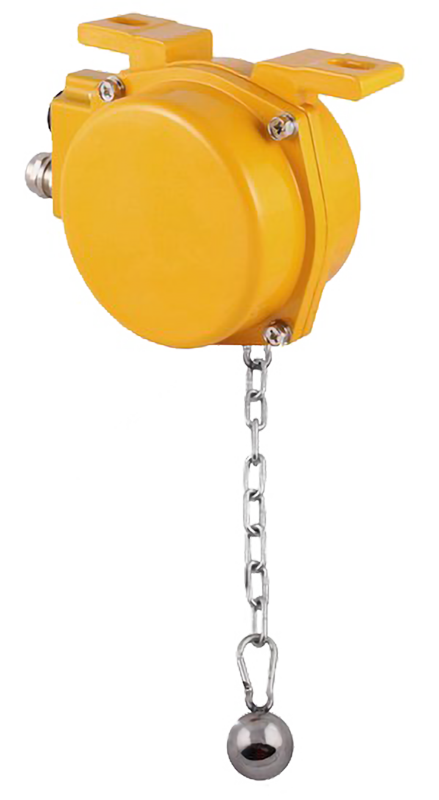

Датчик наличия перегруза на конвейерной ленте INNOLevel серии BHS-M

Прибор для контроля рабочего процесса ленточного конвейера

Области применения: стандартные ленточные конвейеры, упаковочные линии, системы погрузки / разгрузки судов, транспортёры открытого типа
Выходной сигнал: релейный выход
Реле: ~10 A, 250 В
Способ восстановления: автоматический
Материал корпуса: алюминий, нержавеющая сталь
Защита: IP67

В закладки

от 16 700 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Датчик BHS-M предназначен для контроля рабочего процесса ленточного конвейера

Принцип работы:

Чувствительный груз подвешен на цепи, закрепленной на рычаге датчика. Цепь располагается вертикально под воздействием веса груза. При возникновении на конвейерной ленте избыточного уровня транспортируемого материала, груз входит во взаимодействие с поверхностью материала, цепь отклоняется под воздействием его движения конвейера, угол ее положения изменяется. При этом состояние датчика восстанавливается автоматически как только взаимодействие с материалом прекратится. Датчик BHS-M снабжен одним микровыключателем, приводящимися в действие при отклонении чувствительного груза на угол более 20 градусов относительно нормального положения

Технические характеристики:

Параметр	Значение
Электросоединение - Стандартное исполнение: - Коррозионностойкое исполнение:	Кабельный ввод М20х1,5 Кабель ПВХ, 500 мм
Выходной сигнал	~10 A, 250 В, 1 релейный выход
Сопротивление изоляции	>100 МОм
Диэлектрическая прочность	2000 VAC в течение 1 мин.
Корпус - Стандартное исполнение: - Коррозионностойкое исполнение:	Алюминий, порошковое покрытие, желтый Нержавеющая сталь SUS304
Класс защиты корпуса	IP67
Материал чувствительного груза и цепи	Нержавеющая сталь
Способ восстановления	Автоматический
Общий вес - Стандартное исполнение: - Коррозионностойкое исполнение:	~1,9 кг ~2,4 кг
Температура окружающей среды	−40...+75°C
Относительная влажность	0...100%
Ресурс	>1 млн. срабатываний

Выходной сигнал:

Выходной сигнал

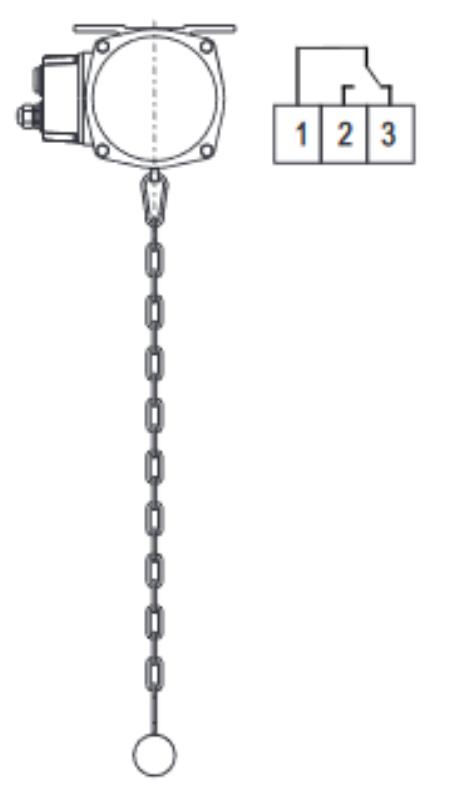

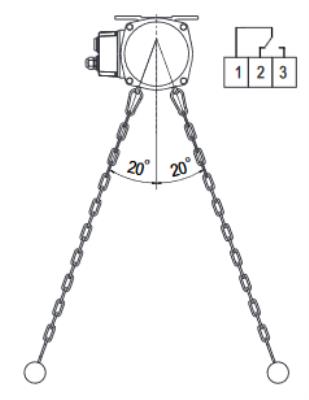

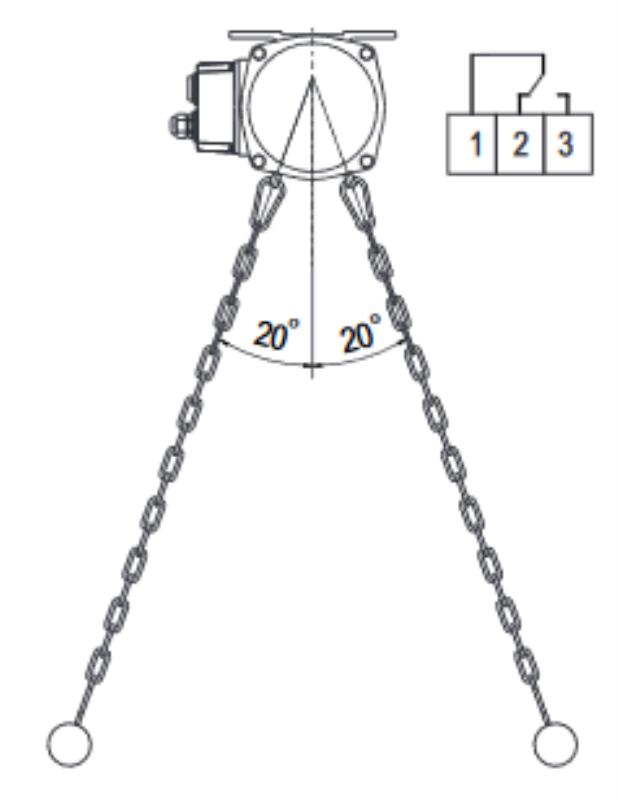

В свободном состоянии цепь с чувствительным грузом располагается вертикально, замкнуты контакты 1 и 3 микровыключателя	При отклонении чувствительного груза на угол 202° ± или больше (в любом из направлений), на микровыключателе размыкаются контакты 1 и 3 и замыкаются контакты 1 и 2. Обратное переключение происходит когда угол наклона чувствительного груза становится меньше 20°

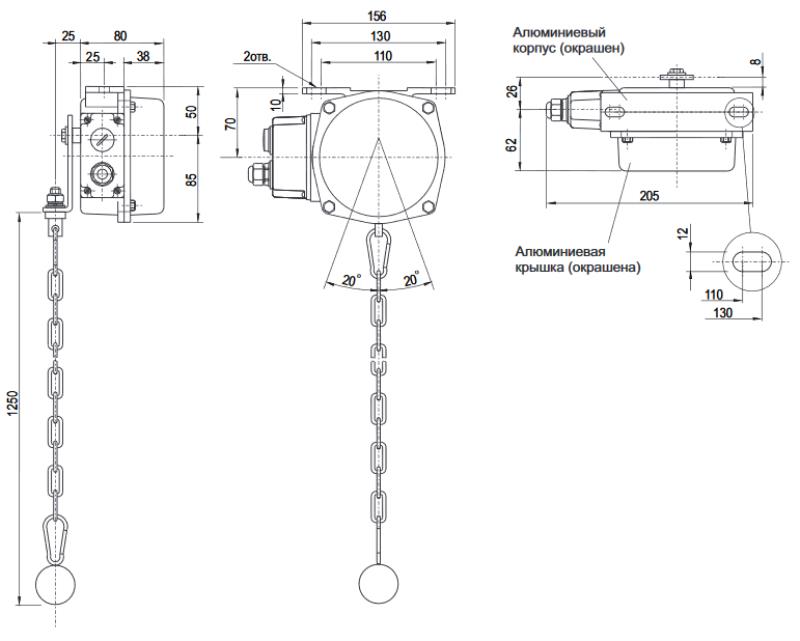

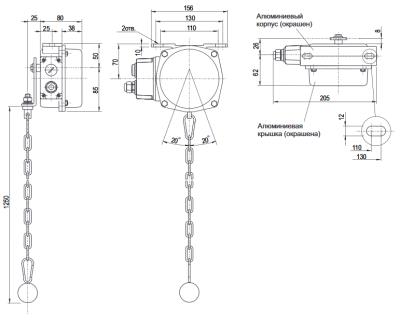

Габаритные размеры:

Габаритные размеры

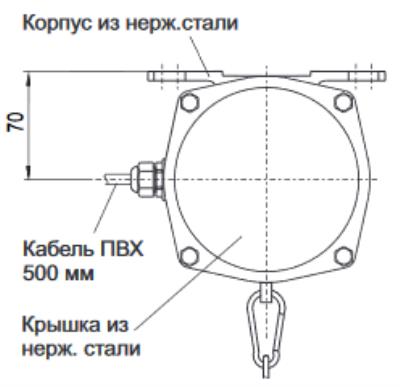

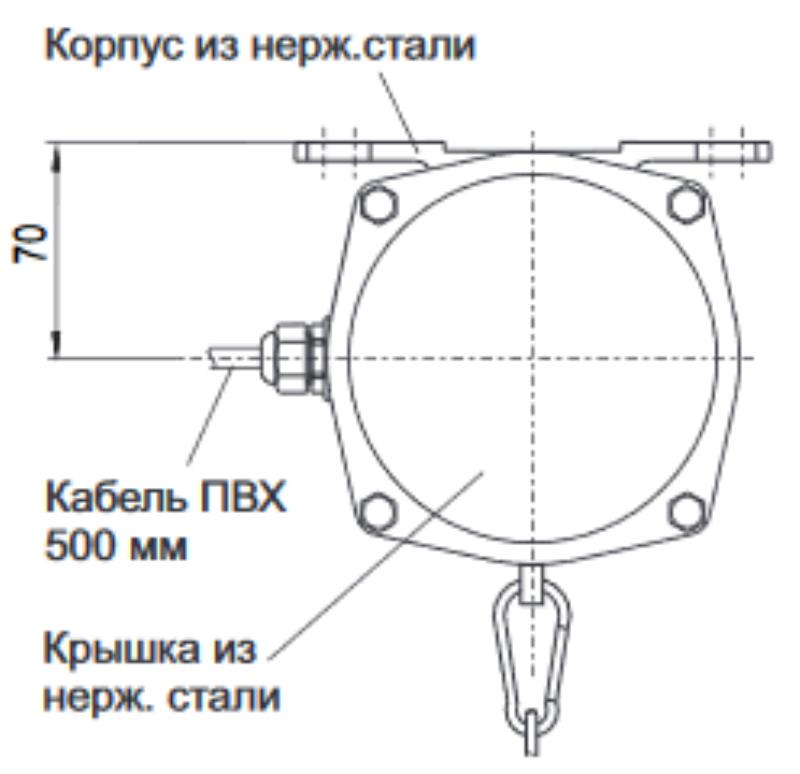

Стандартное исполнение	Коррозионностойкое исполнение

Версия: 2020-09-02-ШАР

Артикул	Корпус	Срок поставки	Стоимость
Алюминий Нерж.сталь

Артикул	Модель	Корпус	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Корпус	Срок поставки	Стоимость
G97322	IL-BHS-M	Алюминий	1...2 недели	16700 руб. – +
G97323	IL-BHS-M-SS	Нерж.сталь	1...2 недели	32010 руб. – +
