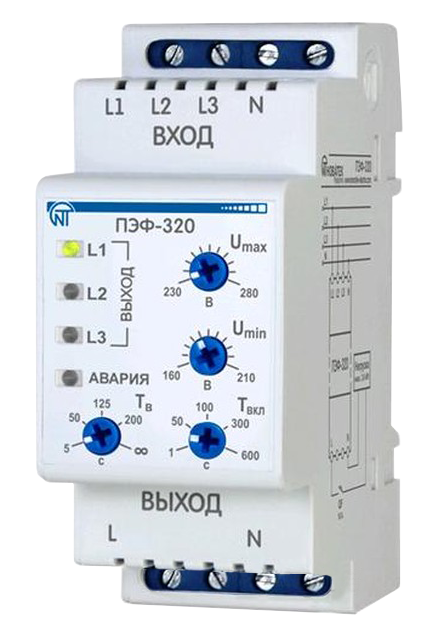

Электронный переключатель фаз ПЭФ-320

Арт: N20900

Прибор для питания однофазной нагрузки 230 В от трехфазной четырехпроводной сети

Диапазон верхнего порога срабатывания по напряжению: 230...280 В
Диапазон нижнего порога срабатывания по напряжению: 160...210 В
Задержка переключения на резервную фазу: < 0,2 с
Задержка возврата к приоритетной фазе: 1...600 с
Реле ~16 А, 250 В
Степень защиты: IP40 (прибор), IP20 (клеммник)
Монтаж: на DIN-рейку, стандарт 2S

В закладки

5 635 руб. Наличие: 2...4 недели

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Универсальный автоматический электронный переключатель фаз ПЭФ-320 предназначен для питания промышленной и бытовой однофазной нагрузки 230 В, 50 Гц от трехфазной четырехпроводной сети 3×400+N с целью обеспечения питания особо ответственных однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети. В зависимости от наличия и качества напряжения на фазах ПЭФ-320 автоматически производит выбор ближайшей по приоритету фазы в пределах установок, заданных пользователем, и подключает к ней однофазную нагрузку

Технические характеристики:

Параметр	Значение
Номинальное фазное напряжение	230 В
Напряжение, при котором сохраняется работоспособность по одной фазе	120 В
Частота сети	45...55 Гц
Диапазон срабатывания по U_min	160...210 В
Диапазон срабатывания по U_max	230...280 В
Диапазон регулирования времени повторения включения, Т_вкл	1...600 с
Задержка переключения на резервную фазу	≤ 0,2 с
Время переключения (отключения) по U_min	12 с
Гистерезис (коэффициент возврата) по напряжению	5...6 В
Погрешность определения порога срабатывания	±3 В
Максимальный коммутируемый ток (cos φ=1) выходных контактов	16 А
Максимальный коммутируемый ток (cos φ=0,4) выходных контактов	5 А
Фазное напряжение, при котором сохраняется работоспособность прибора	400 В
Кратковременное доп. макс. фазное напр., при котором сохраняется работоспособность	450 В
Потребляемая мощность (под нагрузкой)	≤ 1,2 Вт
Коммутационный ресурс выходных контактов: - под нагрузкой 16 А - под нагрузкой 5 А	≥ 50 000 раз ≥ 100 000 раз
Монтаж	На стандартную DIN-рейк, стандарт 2S
Степень защиты: - прибора - клеммника	IP40 IP20
Климатическое исполнение	УХЛ 3.1
Температура эксплуатации	−35... +55°С
Габаритные размеры	90,2×36×64,5 мм
Вес	≤ 150 г

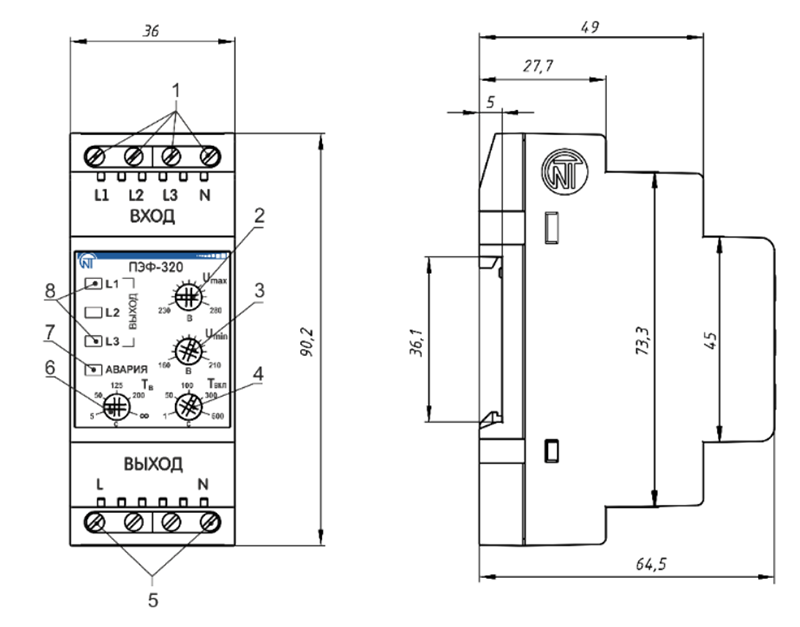

Габаритные размеры
1 – клеммы для подключения питания; 2 – регулятор установки порога срабатывания по максимальному напряжению (Umax); 3 – регулятор установки порога срабатывания по минимальному напряжению (Umin); 4 – регулятор установки времени автоматического повторного включения (Твкл); 5 – клеммы для подключения нагрузки; 6 – регулятор установки времени возврата на приоритетную фазу (Тв); 7 – индикатор аварии (АВАРИЯ); 8 – индикаторы фаз (L1, L2, L3)

Габаритные размеры

1 – клеммы для подключения питания;
2 – регулятор установки порога срабатывания по максимальному напряжению (Umax);
3 – регулятор установки порога срабатывания по минимальному напряжению (Umin);
4 – регулятор установки времени автоматического повторного включения (Твкл);
5 – клеммы для подключения нагрузки;
6 – регулятор установки времени возврата на приоритетную фазу (Тв);
7 – индикатор аварии (АВАРИЯ);
8 – индикаторы фаз (L1, L2, L3)

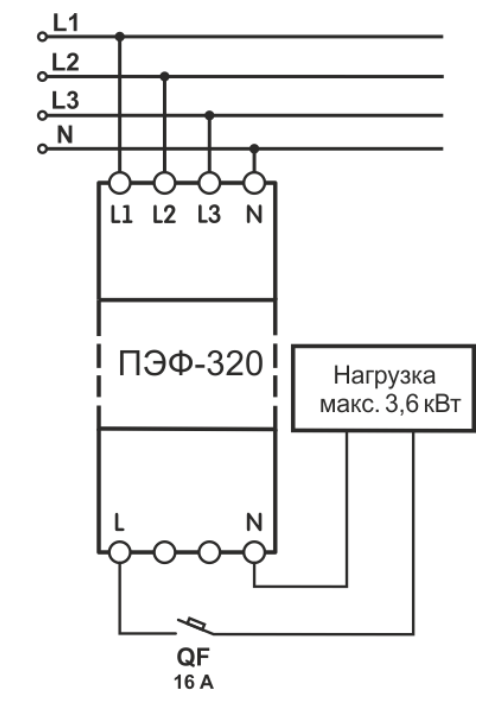

Схема подключения
QF – автоматический выключатель на ток не более 16 А

Версия: 2022-08-22-ЛВС
